Självstudie: Förbereda distributionen av Azure Stack Edge Pro GPU

  • Artikel

Den här självstudien är den första i serien med distributionsguider som krävs för att helt distribuera Azure Stack Edge Pro GPU. I den här självstudien beskrivs hur du förbereder Azure Portal för att distribuera en Azure Stack Edge-resurs.

Du måste ha administratörsbehörighet för att utföra installationen och konfigurationen. Portalförberedelserna tar mindre än tio minuter.

I den här självstudien lär du dig att:

  • Skapa en ny resurs
  • Hämta aktiveringsnyckeln

Kom igång

För Azure Stack Edge Pro GPU-distribution måste du först förbereda din miljö. När miljön är klar följer du de nödvändiga stegen och vid behov valfria steg och procedurer för att distribuera enheten fullständigt. Stegvisa distributionsinstruktioner anger när du ska utföra vart och ett av dessa obligatoriska och valfria steg.

Steg beskrivning
Förberedelse De här stegen måste slutföras inför den kommande distributionen.
Checklista för distributionskonfiguration Använd den här checklistan för att samla in och registrera information före och under distributionen.
Förhandskrav för distribution Dessa krav verifierar att miljön är redo för distribution.
Självstudier för distribution De här självstudierna krävs för att distribuera din Azure Stack Edge Pro GPU-enhet i produktion.
1. Förbered Azure Portal för Azure Stack Edge Pro GPU Skapa och konfigurera din Azure Stack Edge-resurs innan du installerar en fysisk Azure Stack Box Edge-enhet.
2. Installera Azure Stack Edge Pro GPU Packa upp, racka och kabela den fysiska Azure Stack Edge Pro GPU-enheten.
3. Anslut till Azure Stack Edge Pro GPU När enheten har installerats ansluter du till enhetens lokala webbgränssnitt.
4. Konfigurera nätverksinställningar för Azure Stack Edge Pro GPU Konfigurera nätverket, inklusive inställningar för beräkningsnätverk och webbproxy för din enhet. Om du konfigurerar ett kluster med två noder krävs även avancerad nätverks- och klusterkonfiguration.
5. Konfigurera enhetsinställningar för Azure Stack Edge Pro GPU Tilldela ett enhetsnamn och en DNS-domän, konfigurera uppdateringsservern och enhetens tid.
6. Konfigurera säkerhetsinställningar för Azure Stack Edge Pro GPU Konfigurera certifikat för enheten. Använd enhetsgenererade certifikat eller ta med egna certifikat.
7. Aktivera Azure Stack Edge Pro GPU Använd aktiveringsnyckeln från tjänsten för att aktivera enheten. Enheten är redo att konfigurera SMB- eller NFS-resurser eller ansluta via REST.
8. Konfigurera beräkning Konfigurera beräkningsrollen på enheten. Ett Kubernetes-kluster skapas också.
9A. Överföra data med Edge-resurser Lägg till resurser och anslut till resurser via SMB eller NFS.
9B. Överföra data med Edge-lagringskonton Lägg till lagringskonton och anslut till bloblagring via REST-API:er.

Nu kan du börja samla in information om programvarukonfigurationen för din Azure Stack Edge Pro GPU-enhet.

Checklista för distributionskonfiguration

Innan du distribuerar enheten måste du samla in information för att konfigurera programvaran på din Azure Stack Edge Pro GPU-enhet. När du förbereder en del av den här informationen i förväg kan du effektivisera distributionsprocessen för enheten i din miljö. Använd konfigurationschecklistan för Azure Stack Edge Pro GPU-distribution för att anteckna konfigurationsinformationen när du distribuerar enheten.

Förutsättningar

Följande är konfigurationskraven för din Azure Stack Edge-resurs, din Azure Stack Edge Pro GPU-enhet och datacenternätverket.

För Azure Stack Edge-resursen

Innan du börjar bör du kontrollera att:

  • Din Microsoft Azure-prenumeration är aktiverad för en Azure Stack Edge-resurs. Kontrollera att du har använt en prenumeration som stöds, till exempel Microsoft företagsavtal (EA), Molnlösningsleverantör (CSP) eller Microsoft Azure-sponsring. Betala per användning-prenumerationer stöds inte. Information om vilken typ av Azure-prenumeration du har finns i Vad är ett Azure-erbjudande?.

  • Du har ägar- eller deltagaråtkomst på resursgruppsnivå för Azure Stack Edge-, IoT Hub- och Azure Storage-resurser.

    • Om du vill skapa en Azure Stack Edge-resurs bör du ha behörigheter som deltagare (eller högre) på resursgruppsnivå.
    • Du måste också se till att Microsoft.DataBoxEdge resursprovidrar och Microsoft.KeyVault resursproviders är registrerade. Om du vill skapa en IoT Hub-resurs Microsoft.Devices bör providern registreras.
      • Om du vill registrera en resursprovider går du till Hemprenumerationer > > Resursprovidrar för din prenumeration > i Azure Portal.
      • Sök efter den specifika resursprovidern, till exempel Microsoft.DataBoxEdge, och registrera resursprovidern.
    • Om du vill skapa en lagringskontoresurs behöver du återigen deltagare eller högre åtkomstomfång på resursgruppsnivå. Azure Storage är som standard en registrerad resursprovider.

  • Om du vill skapa en beställning i Azure Edge Hardware Center måste du se till att providern Microsoft.EdgeOrder är registrerad. Information om hur du registrerar den finns i Registrera resursprovider.

  • Du har administratörs- eller användaråtkomst till Azure AD Graph API för att generera aktiveringsnyckel- eller autentiseringsåtgärder som att skapa resurser som använder ett lagringskonto. Mer information finns i Azure Active Directory Graph API.

För Azure Stack Edge Pro GPU-enheten

Innan du distribuerar en fysisk enhet kontrollerar du att:

  • Du har kört verktyget Azure Stack Network Readiness Checker för att kontrollera nätverksberedskapen för din Azure Stack Edge-enhet. Du kan använda verktyget för att kontrollera om brandväggsreglerna blockerar åtkomsten till några viktiga URL:er för tjänsten och verifiera anpassade URL:er, bland andra tester. Mer information finns i Kontrollera nätverksberedskapen för din Azure Stack Edge-enhet.

  • Du har granskat säkerhetsinformationen som ingick i leveranspaketet.

  • Om du vill rackmontera enheten i ett standard 19*-rack i ditt datacenter måste du ha:

    • Ett 1U-fack som är tillgängligt när du distribuerar en enskild nodenhet.
    • Två 1U-platser är tillgängliga när du distribuerar ett kluster med två noder.

  • Du har tillgång till en plan, stabil och jämn arbetsyta där enheten kan stå på ett säkert sätt.

  • Platsen där du tänker konfigurera enheten har standardnätström från en oberoende källa eller en strömfördelare på racket (PDU) med en avbrottsfri kraftfälla (UPS).

  • Du har åtkomst till din enhet.

För datacenternätverket

Innan du börjar bör du kontrollera att:

  • Nätverket i ditt datacenter konfigureras enligt nätverkskrav för din Azure Stack Edge Pro GPU-enhet. Mer information finns i Systemkrav för Azure Stack Edge Pro GPU.

  • För normala driftsförhållanden för din Azure Stack Edge Pro GPU har du:

    • Minst 10 Mbit/s nedladdningsbandbredd för att säkerställa att enheten förblir uppdaterad.
    • Minst 20 Mbit/s dedikerad uppladdning och nedladdningsbandbredd för att överföra filer.
    • Minst 100 Mbit/s krävs för Internetanslutningen i AP5GC-nätverk.

Skapa en ny resurs

I det här steget beställer du först en enhet och skapar sedan en hanteringsresurs för att hantera enheten med tjänsten i molnet.

Skapa en orderresurs

Om du vill beställa en enhet använder du Azure Edge Hardware Center. Med Azure Edge Hardware Center kan du utforska och beställa en mängd olika maskinvara från Azure-hybridportföljen, inklusive Azure Stack Edge Pro GPU-enheter.

Om du har en befintlig enhet hoppar du över det här steget och Skapar en hanteringsresurs för din enhet.

När du gör en beställning via Edge Hardware Center kan du beställa flera enheter, skickas till mer än en adress och du kan återanvända leverans till adresser från andra beställningar.

Om du beställer via Edge Hardware Center skapas en Azure-resurs som innehåller all din beställningsrelaterade information. En resurs skapas för var och en av de ordnade enheterna. Du måste skapa en Azure Stack Edge-resurs när du har fått enheten för att aktivera och hantera enheterna.

Gör följande för att göra en beställning via Azure Edge Hardware Center:

  1. Använd dina Microsoft Azure-autentiseringsuppgifter för att logga in på Azure Portal på den här URL:en: https://portal.azure.com.

  2. Välj + Skapa en resurs. Sök efter och välj Azure Edge Hardware Center. I Azure Edge Hardware Center väljer du Skapa.

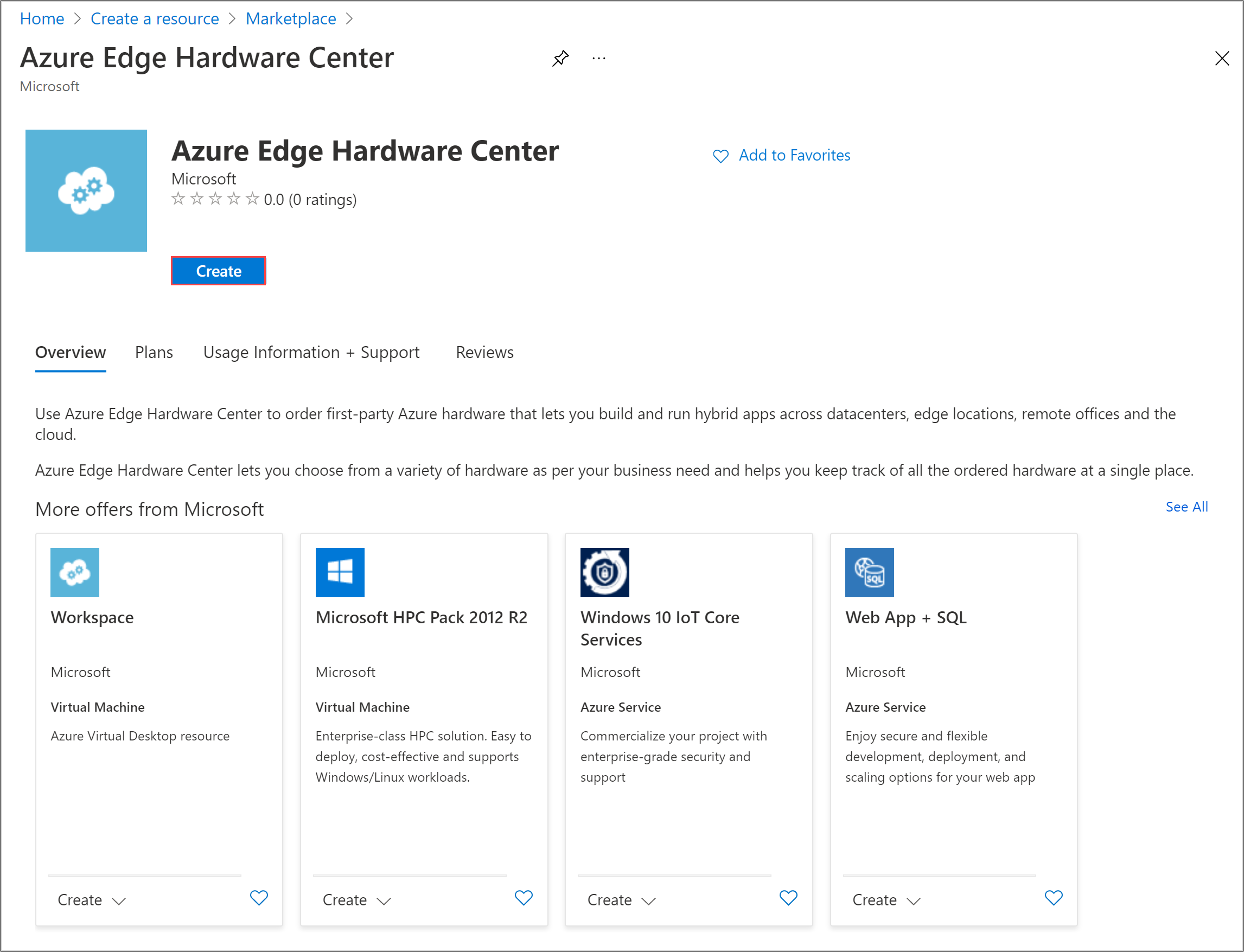

    Skärmbild av startsidan för Azure Stack Edge Hardware Center. Knappen Skapa är markerad.

  3. Välj en prenumeration och välj sedan Nästa.

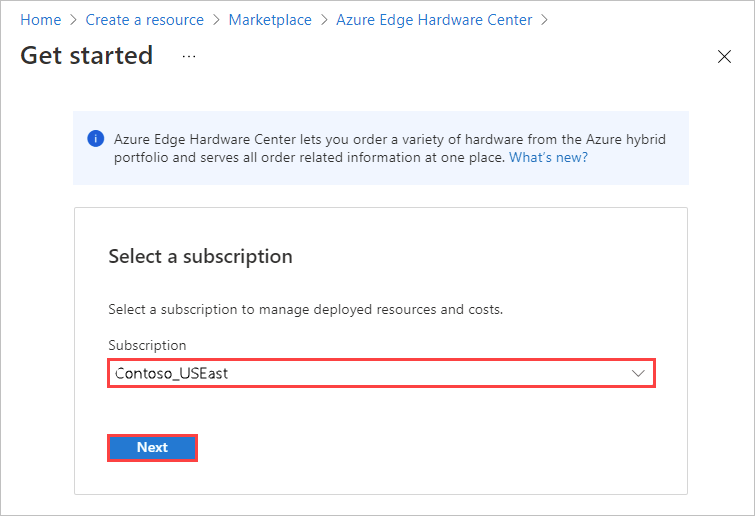

    Skärmbild av alternativet

  4. Starta din beställning genom att välja Order bredvid produktfamiljen som du vill beställa, till exempel Azure Stack Edge. Om du inte ser produktfamiljen kan du behöva använda en annan prenumeration. välj Prova att välja en annan prenumeration.

    Skärmbild för att välja en produktfamilj som du vill beställa från i Azure Edge Hardware Center. Knappen Beställ efter en produktfamilj är markerad.

  5. Välj leveransmål för din beställning.

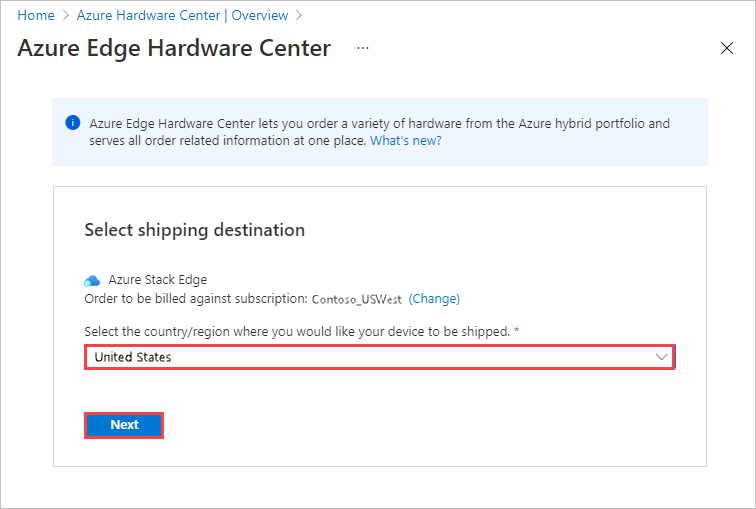

    Skärmbild för att välja ett leveransmål för din Azure Edge Hardware Center-beställning. Leveransmålalternativet och knappen Nästa är markerade.

  6. På sidan Välj maskinvara använder du knappen Välj för att välja den maskinvaruprodukt som ska beställas. Här har till exempel Azure Stack Edge Pro – GPU valts.

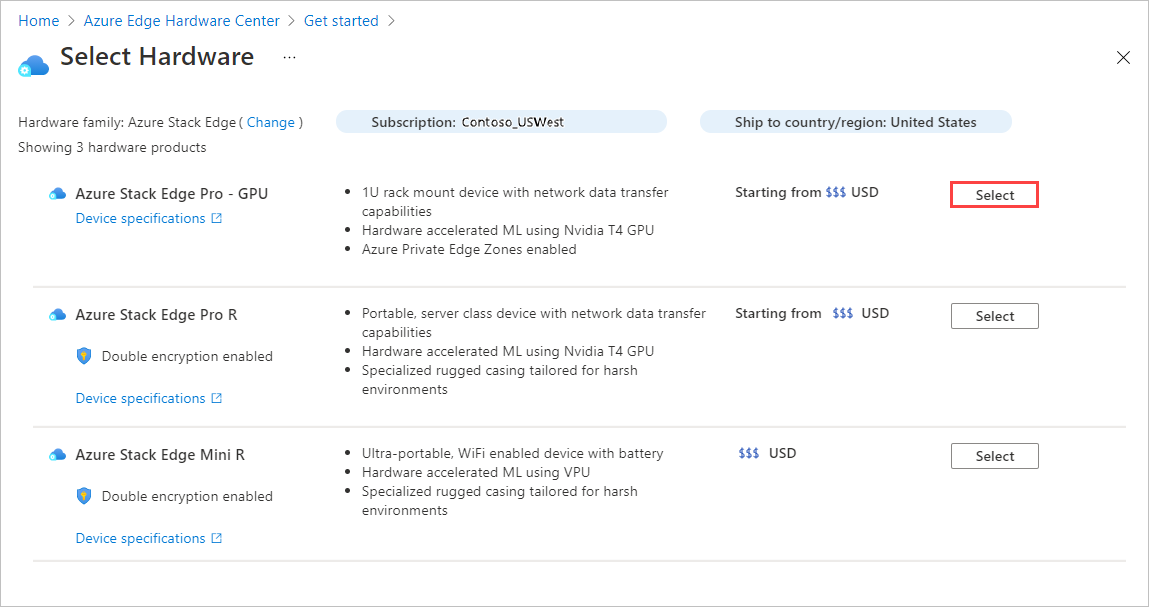

    Skärmbild för att välja en maskinvaruprodukt för en Azure Edge Hardware Center-beställning. Knappen Välj för en produkt är markerad.

    När du har valt en maskinvaruprodukt väljer du den enhetskonfiguration som ska beställas. Om du till exempel väljer Azure Stack Edge Pro – GPU kan du välja mellan Azure Stack Edge Pro – 1 GPU- och Azure Stack Edge Pro – 2 GPU-modeller.

    Om du gör en första beställning för Azure Stack Edge väljer du Registrera dig och fyller i webbformuläret som en del av beställningsupplevelsen i Azure Edge Hardware Center.

    Webbformuläret samlar in följande information om distributionen:

    • Total distributionsskala
    • Klusterstorlek
    • Maskinvarukrav
    • Geografisk närvaro

    Microsoft utvärderar distributionsinformationen som du anger och kan kontakta dig via e-post för mer information. Vi har vissa krav på nya kunder för att säkerställa att Azure Stack Edge passar bra för användningsfallet. alla begäranden kommer inte att uppfyllas. Om du har frågor kan du skicka e-post till AzureStack1Pinquiry@microsoft.com.

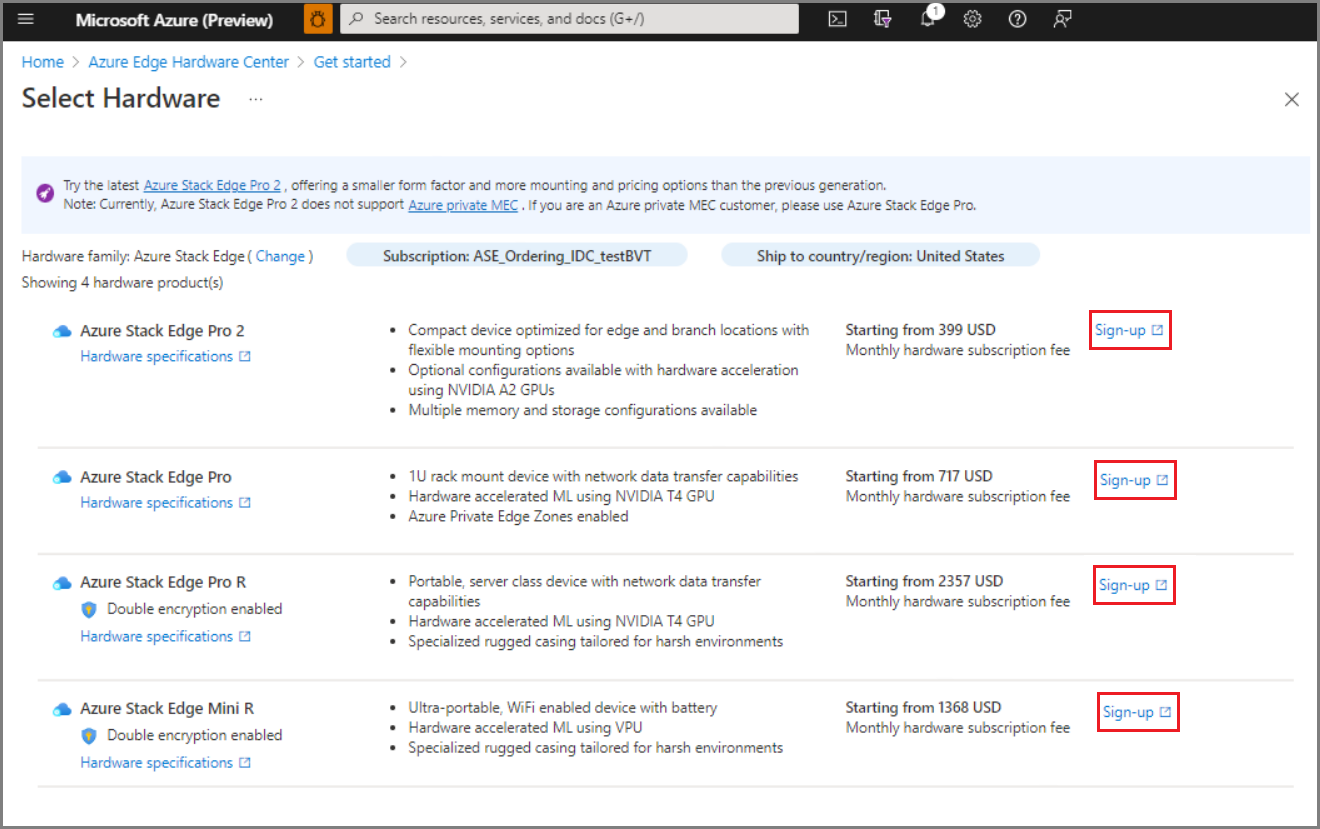

    Skärmbild av webbformulär för azure Stack Edge-maskinvarubeställningar för första gången. Registreringsknappen för en produkt är markerad.

  7. Välj enhetskonfigurationen och välj sedan Välj. Vilka konfigurationer som är tillgängliga beror på vilken maskinvara du har valt. Skärmen nedan visar tillgängliga konfigurationer för Azure Stack Edge Pro – GPU-enheter.

    Om du beställer Azure Stack Edge Mini R-enheter, som alla har samma konfiguration, visas inte den här skärmen.

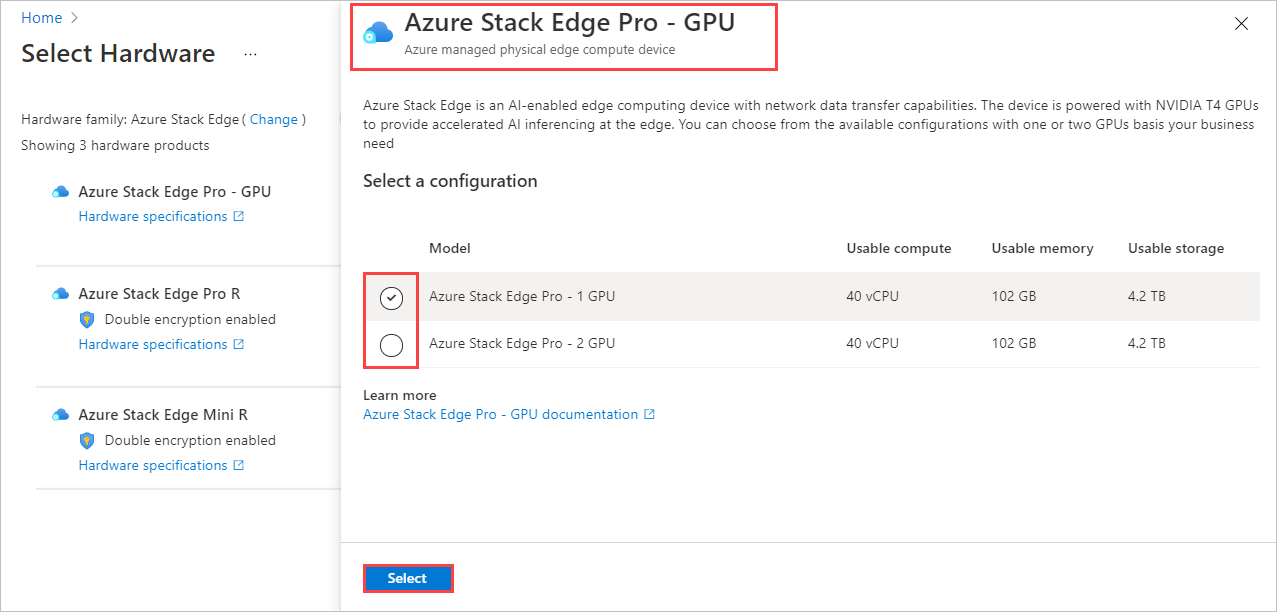

    Skärmbild för att välja en maskinvarukonfiguration för en maskinvaruprodukt i en Azure Edge Hardware Center-beställning. Maskinvaruprodukter och konfigurationsalternativ är markerade.

    Guiden Skapa order öppnas.

  8. På fliken Grundläggande anger du ett ordernamn, resursgrupp och region. Välj sedan Nästa: Leverans + kvantitet >.

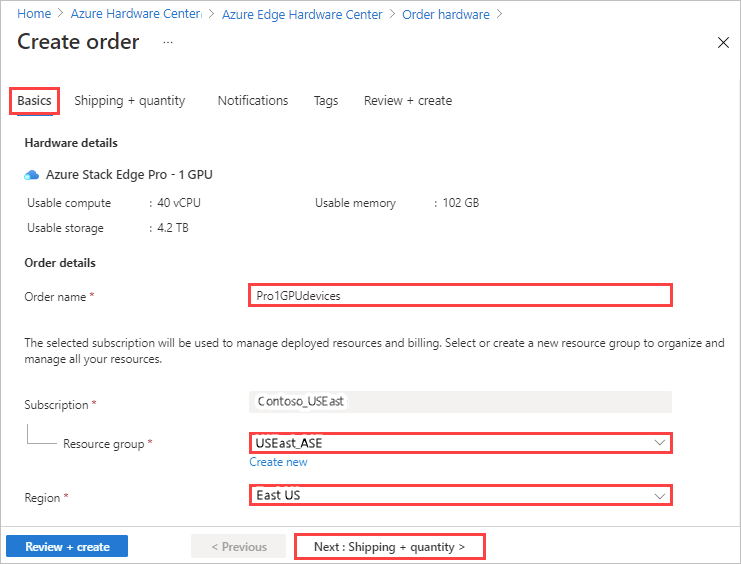

    Skärmbild av fliken Grundläggande för att ange ett ordernamn, en resursgrupp och en region för en Azure Edge Hardware Center-beställning

    Därefter lägger du till varje leverans till den adress som du vill skicka enheter till och anger sedan hur många enheter som ska skickas till varje adress. Du kan beställa upp till 20 enheter (enheter) per beställning.

  9. På fliken Leverans + kvantitet lägger du till varje fartyg till adress för att skicka enheter till:

    • Om du vill lägga till ett nytt leverans till adress väljer du Lägg till en ny adress.

      Ett obligatoriskt adressaliasfält på skärmen Ny adress identifierar adressen för senare användning. Välj Lägg till när du är klar med att fylla i adressfälten. Använd sedan Select address(es) för att lägga till adressen i din beställning.

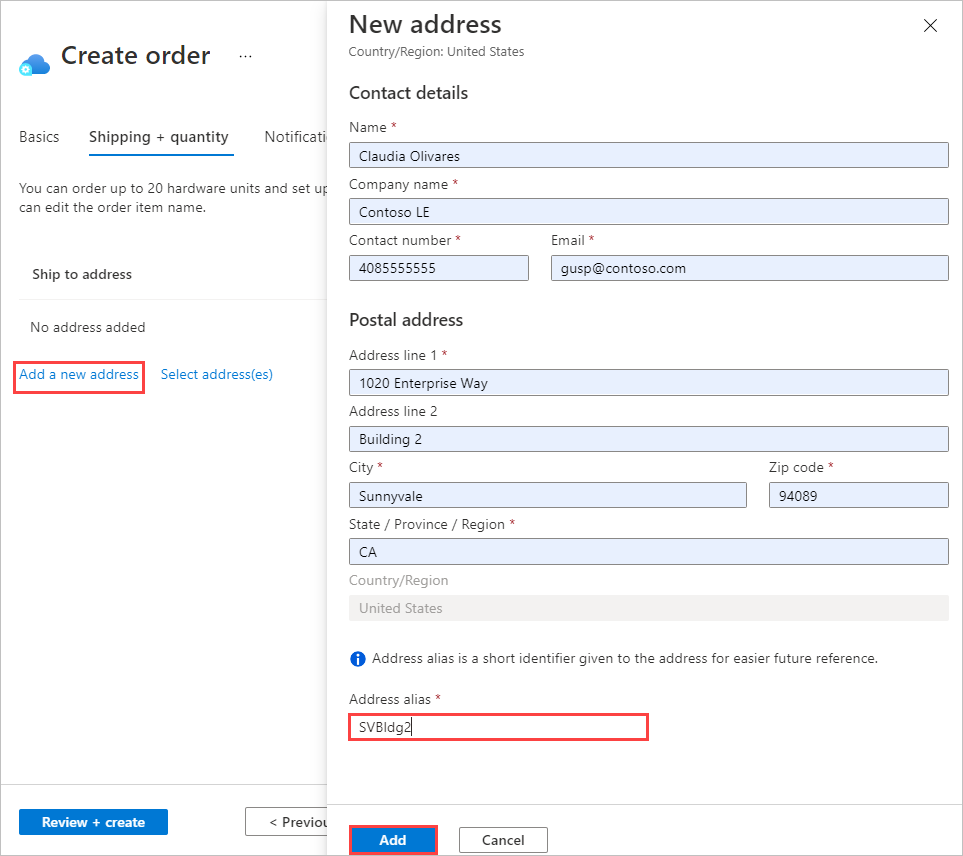

      Skärmbild av skärmen Ny adress för Beställning av Azure Edge Hardware Center. Alternativet Adressalias och knappen Lägg till är markerat.

    • Om du vill använda ett fartyg för att adressera från en tidigare beställning eller om du vill använda en adress som du precis har lagt till väljer du Välj adress(es). På skärmen Välj adress(es) väljer du sedan en eller flera adresser och väljer Välj.

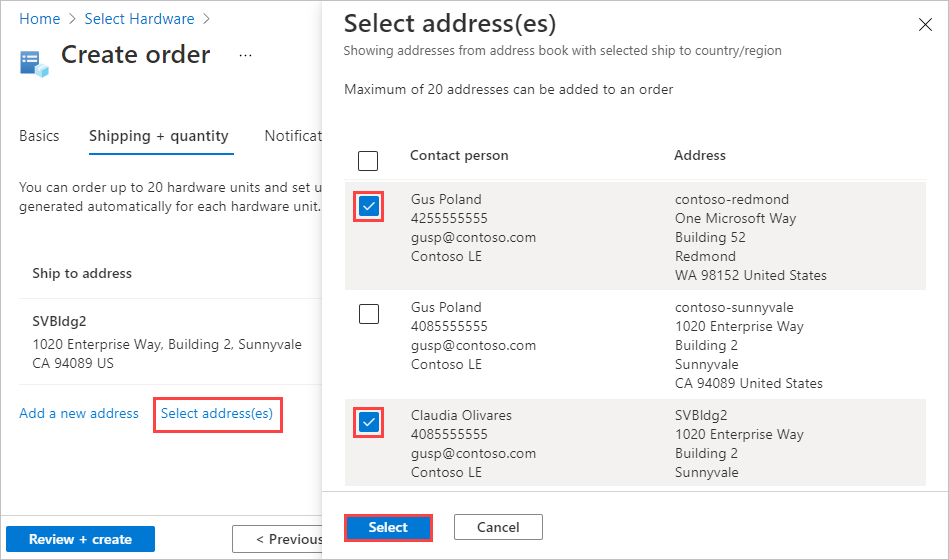

      Skärmbild av skärmen Välj adresser för Beställning av Azure Edge Hardware Center. Alternativet

    Fliken Leverans + kvantitet har nu ett separat objekt som varje fartyg ska adressera.

    Varje orderobjektsnamn innehåller ett namnprefix (ordernamnet följt av adressaliaset) med ett artikelnummer för varje enhet som levereras till den adressen.

    Bild av fliken Leverans plus kvantitet för Azure Edge Hardware Center-beställning med 2 adresser. Delarna i ett orderobjektsnamn identifieras.

  10. För varje adress anger du antalet enheter som ska skickas på fliken Leverans + kvantitet.

    När du anger en kvantitet på mer än en visas en +n mer etikett efter orderobjektets namn.

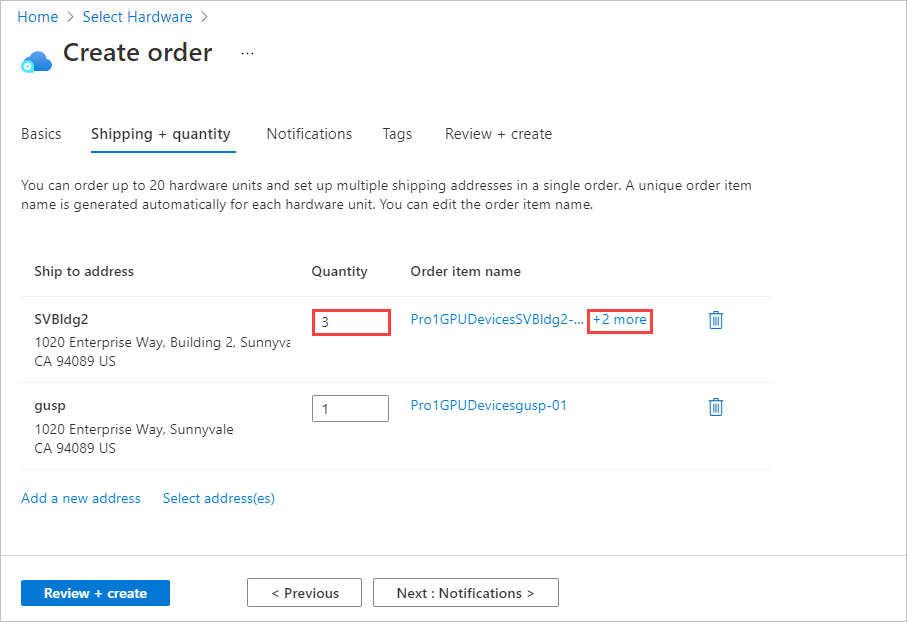

    Skärmbild som visar fliken Leverans + kvantitet med en kvantitet på mer än en för en adress

  11. Om du vill ändra namnen på orderobjekten väljer du och klickar på orderobjektets namn för att öppna fönstret Byt namn på orderobjekt . Om du skickar mer än ett objekt till en adress väljer du +n mer.

    Du kan ändra två typer av namn:

    • Om du vill använda ett annat namnprefix för alla orderobjekt redigerar du prefixet Namn och väljer sedan Använd, som visas på följande skärm.

    • Du kan också redigera namnet på varje beställningsobjekt individuellt.

    När du är klar väljer du Klar.

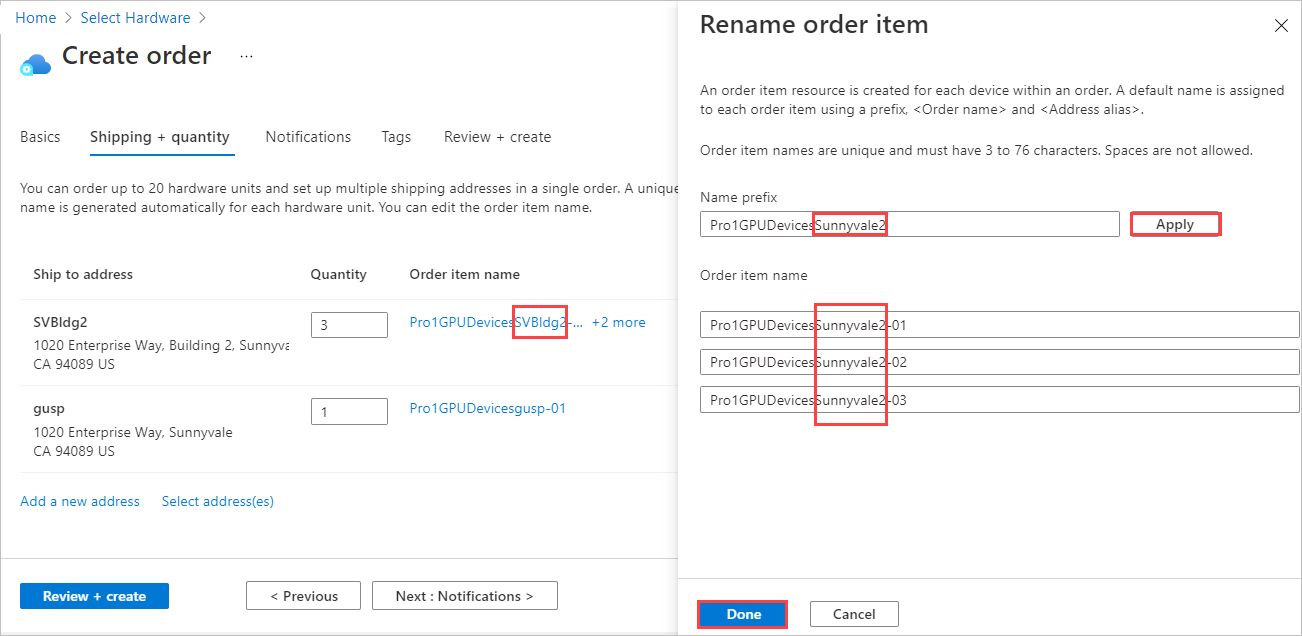

    Skärmbild som visar hur du byter namn på orderobjekt för en Azure Edge Hardware Center-beställning

    Välj Nästa: Meddelanden > för att fortsätta.

  12. Om du vill få statusmeddelanden när din beställning fortskrider anger du e-postadressen för varje mottagare på fliken Meddelanden .

    Om du vill lägga till en e-postadress anger du adressen och väljer Lägg till. Du kan lägga till upp till 20 e-postadresser.

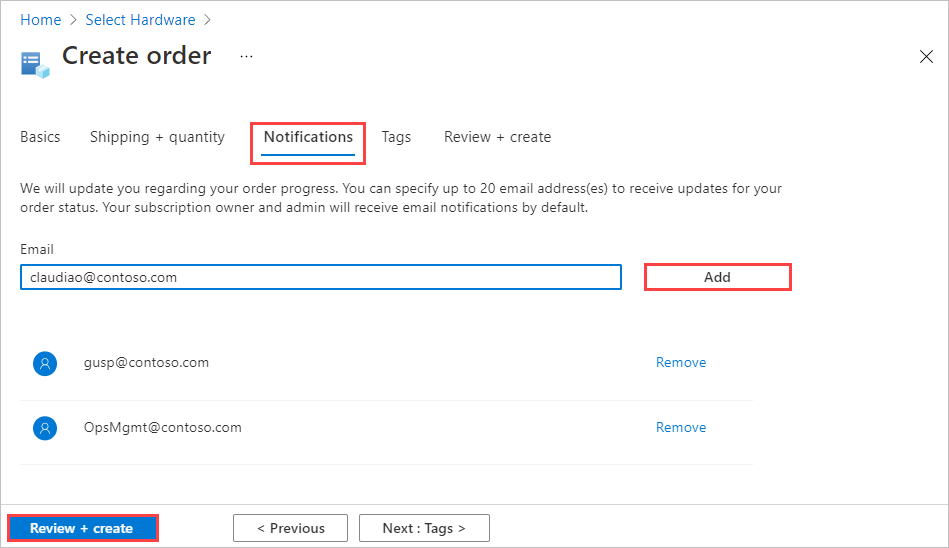

    Skärmbild av fliken Meddelanden för Beställning av Azure Edge Hardware Center. Fliken Meddelanden, knappen Lägg till och knappen Granska plus skapa är markerade.

    När du är klar väljer du Granska + skapa för att fortsätta.

  13. På fliken Granska + skapa :

    1. Granska din beställning. Ordern verifieras automatiskt när du öppnar den här skärmen. Om du ser en banderoll med verifieringsfel måste du åtgärda problemen innan du skapar ordern.

    2. Granska sekretessvillkoren och markera kryssrutan för att godkänna dem.

    3. Välj Skapa.

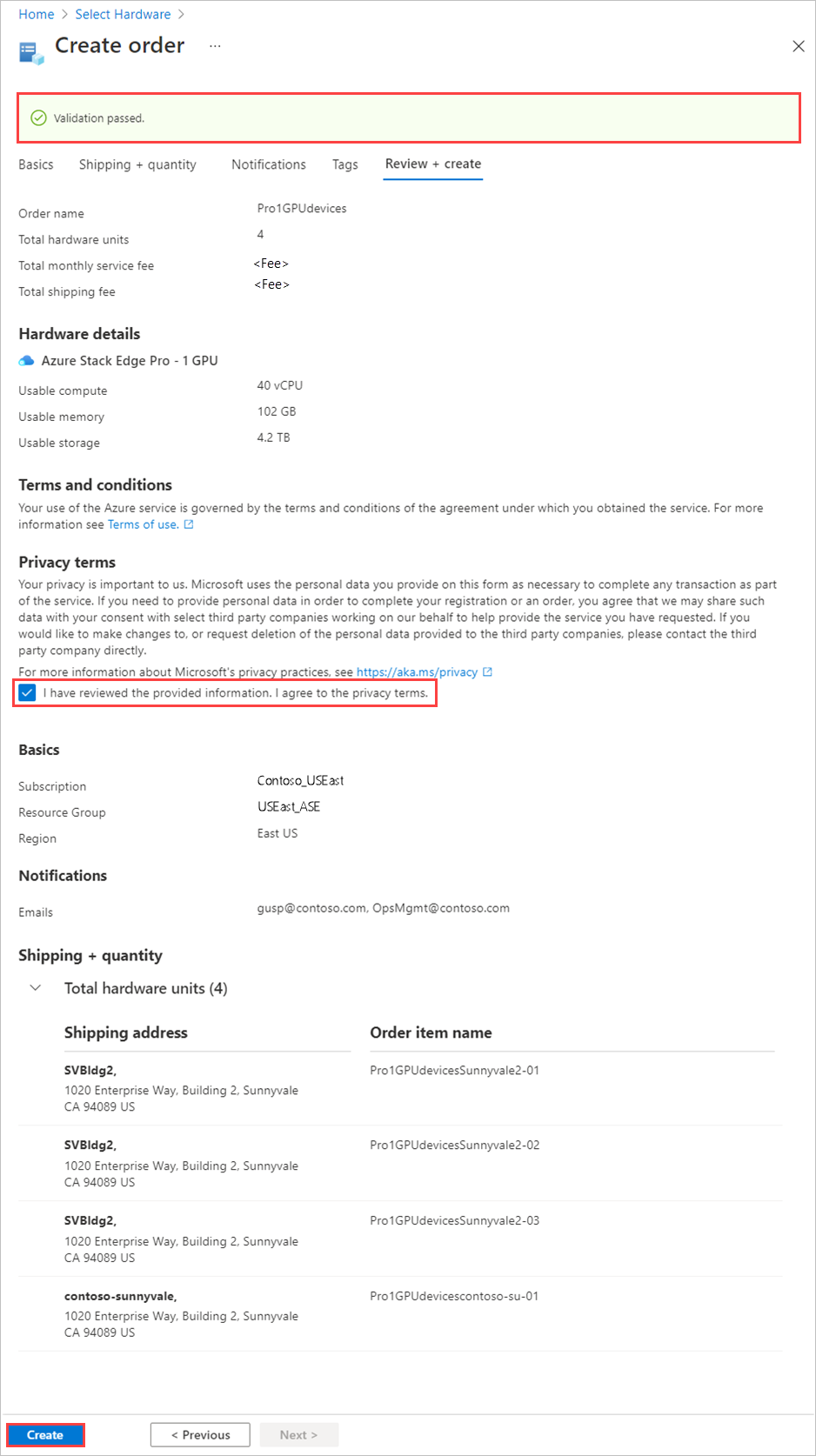

    Skärmbild av fliken Granska och skapa för en Azure Edge Hardware Center-beställning

    Under distributionen öppnas ordningen i portalen med statusen för varje orderobjekt som visas. När distributionen är klar kan du behöva klicka på nedåtpilen efter distributionsinformation för att se status för enskilda objekt.

    Skärmbild som visar distributionsinformation när en Azure Edge Hardware Center-beställning distribueras. Resursinformationen är markerad.

  14. Om du vill visa information om ett orderobjekt som visas nedan väljer du objektet i kolumnen Resurs i distributionsinformationen.

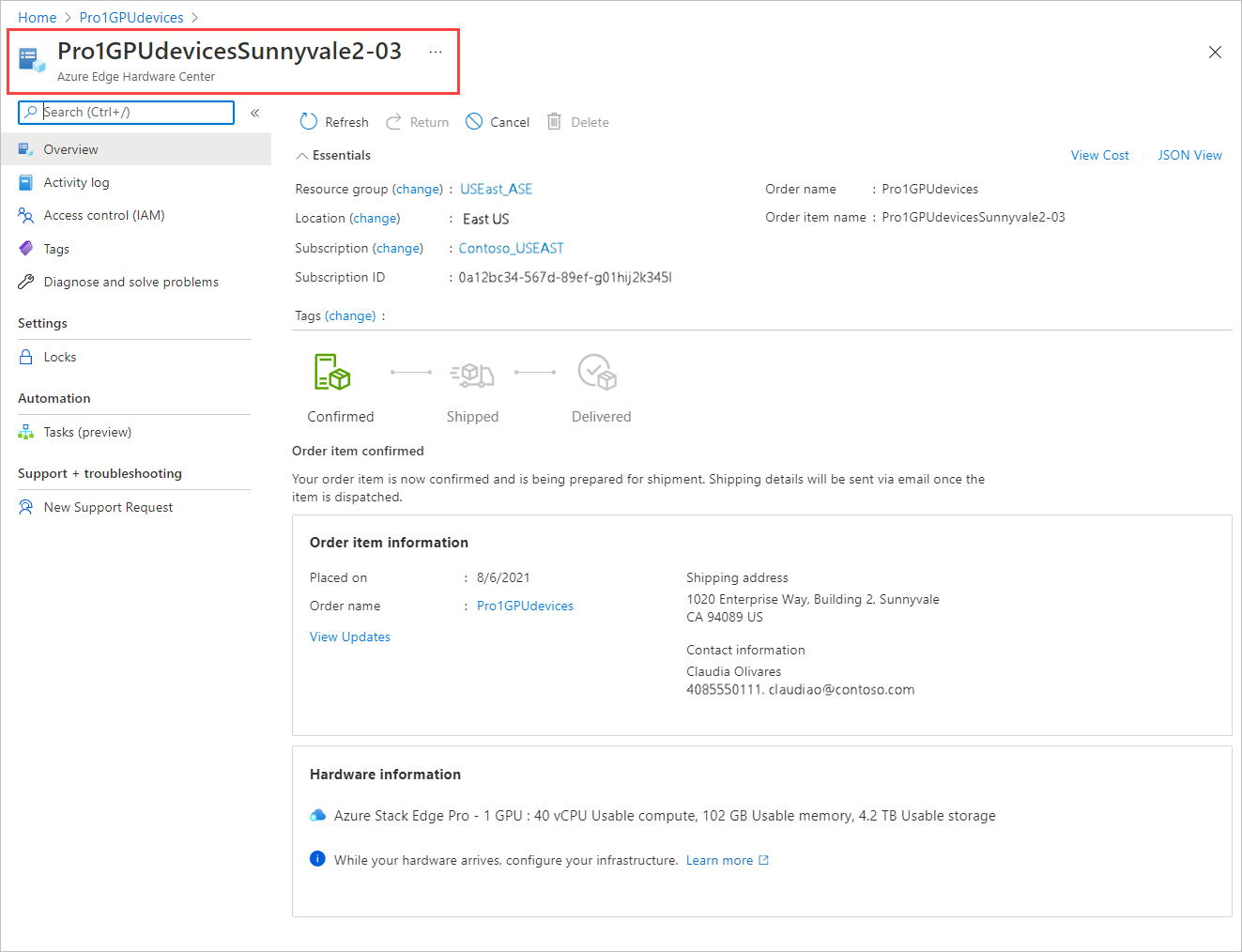

    Skärmbild som visar resursinformation för en vald resurs i en Azure Edge Hardware Center-ordning. Resursnamnet är markerat.

  15. När en enhet har levererats (taggen Levererad är grön) läggs alternativet Konfigurera maskinvara till i objektinformationen. Välj det alternativet för att skapa en hanteringsresurs för enheten i Azure Stack Edge.

    Skärmbild som visar alternativet Konfigurera maskinvara för ett orderobjekt som levereras från Azure Edge Hardware Center.

    Prenumerationen, resursgruppen och distributionsområdet fylls i från beställningen, men du kan ändra dem.

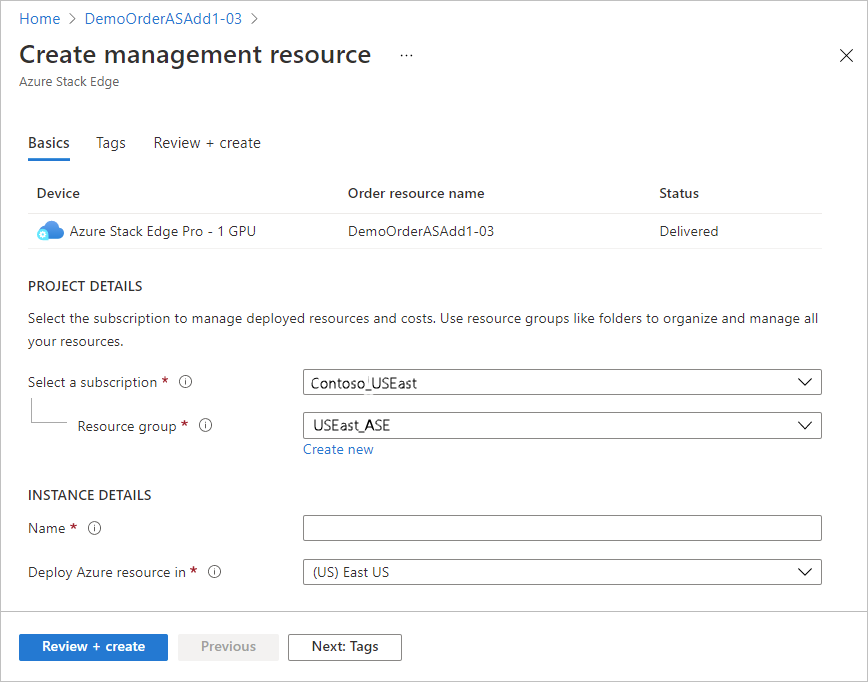

    Skärmbild av skärmen Skapa hanteringsresurs för ett levererat orderobjekt i en Azure Edge Hardware Center-beställning.

    När du har aktiverat enheten kan du öppna hanteringsresursen från objektet och öppna orderobjektet från hanteringsresursen.

Skapa en hanteringsresurs för varje enhet

Gör följande för att skapa en hanteringsresurs för en enhet som beställts via Azure Edge Hardware Center:

  1. Använd dina Microsoft Azure-autentiseringsuppgifter för att logga in på Azure Portal på den här URL:en: https://portal.azure.com.

  2. Det finns två sätt att komma igång med att skapa en ny hanteringsresurs:

    • Via Azure Edge Hardware Center: Sök efter och välj Azure Edge Hardware Center. I Maskinvarucenter visar du Alla orderobjekt. Välj objektets namn. I objektet Översikt väljer du Konfigurera maskinvara.

      Alternativet Konfigurera maskinvara visas när en enhet har levererats.

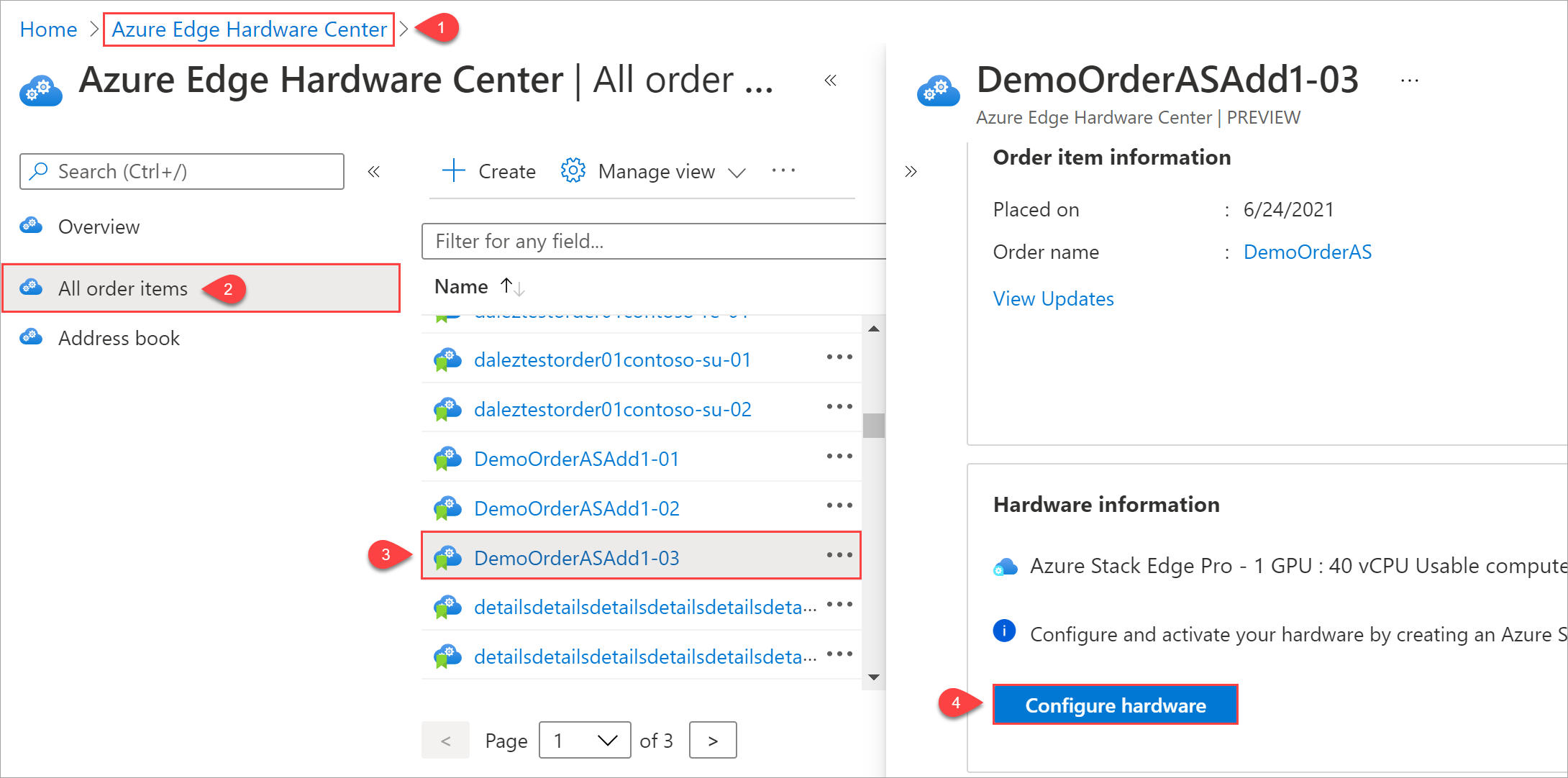

      Bild som visar fyra steg för att starta skapande av hanteringsresurser från ett orderobjekt i Azure Edge Hardware Center.

    • I Azure Stack Edge: Sök efter och välj Azure Stack Edge. Välj + Skapa. Välj sedan Skapa hanteringsresurs.

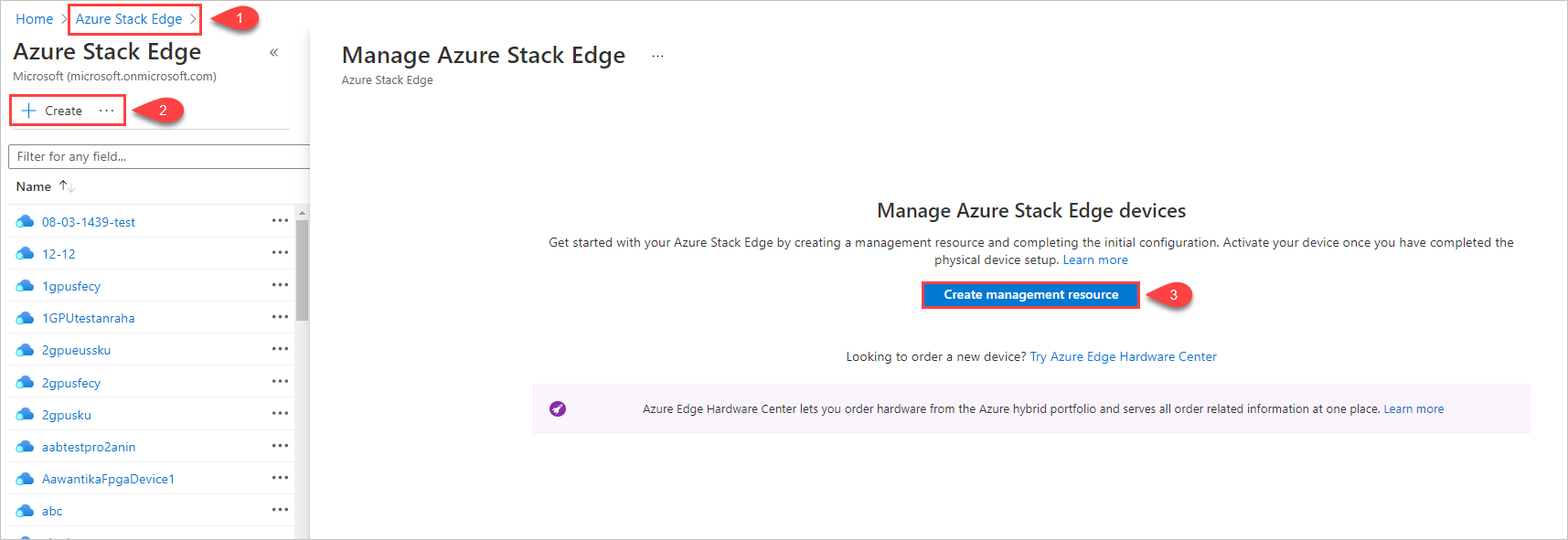

      Bild som visar tre steg för att starta skapande av hanteringsresurser i Azure Stack Edge.

    Guiden Skapa hanteringsresurs öppnas.

  3. På fliken Grundläggande anger du följande inställningar:

    Inställning Värde
    Välj en prenumeration1 Välj den prenumeration som ska användas för hanteringsresursen.
    Resursgrupp1 Välj den resursgrupp som ska användas för hanteringsresursen.
    Namn Ange ett namn för hanteringsresursen.
    Distribuera Azure-resurs i Välj det land eller den region där metadata för hanteringsresursen ska finnas. Metadata kan lagras på en annan plats än den fysiska enheten.

    1 En organisation kan använda olika prenumerationer och resursgrupper för att beställa enheter än de använder för att hantera dem.

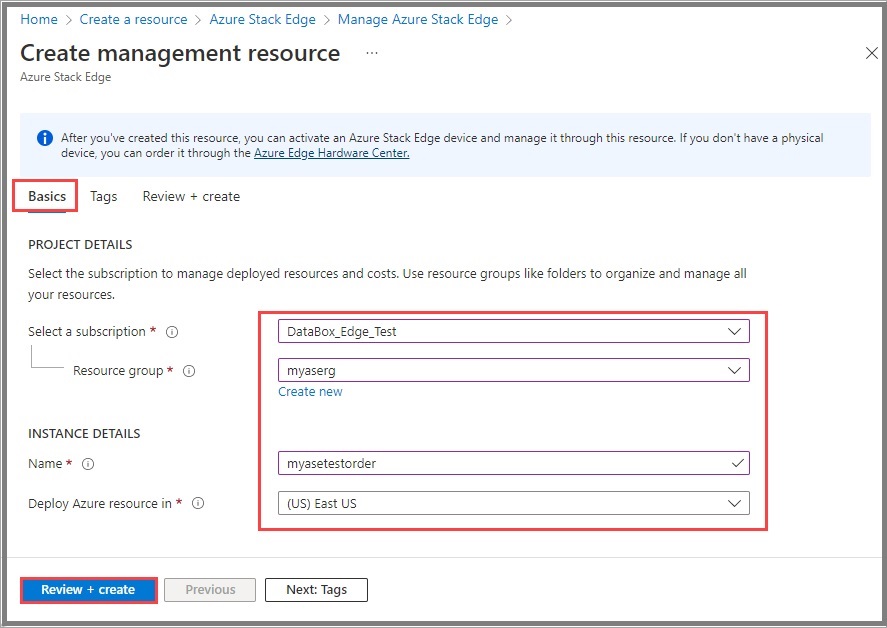

    Skärmbild av fliken Grundläggande för Skapa hanteringsresurs. Fliken Grundinställningar, alternativen och knappen Granska plus skapa är markerade.

    Välj Granska + skapa för att fortsätta.

  4. På fliken Granska + skapa granskar du grundläggande inställningar för hanteringsresursen och användningsvillkoren. Välj sedan Skapa.

    Om du startade den här proceduren genom att klicka på Konfigurera maskinvara för ett levererat objekt i en Azure Edge Hardware Center-beställning visas enheten, orderresursnamnet och orderstatusen överst på skärmen.

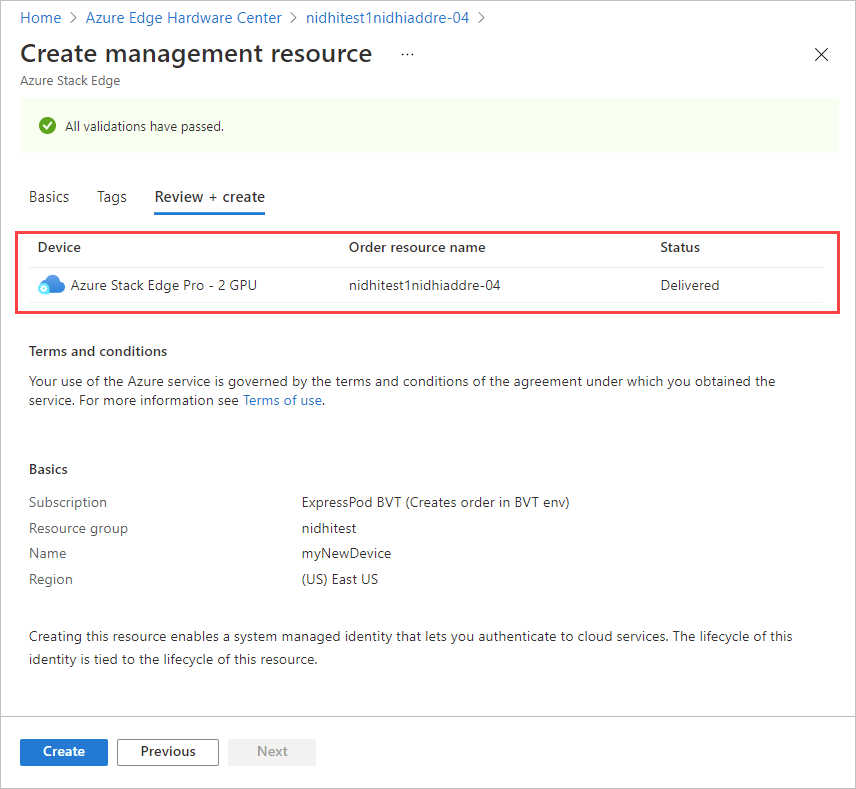

    Skärmbild av fliken Granska plus skapa när en Azure Stack Edge-hanteringsresurs skapas för ett orderobjekt i Azure Edge Hardware Center. Information om enhetsbeställning är markerad.

    Knappen Skapa är inte tillgänglig förrän alla valideringskontroller har godkänts.

  5. När processen är klar öppnas fönstret Översikt för ny resurs.

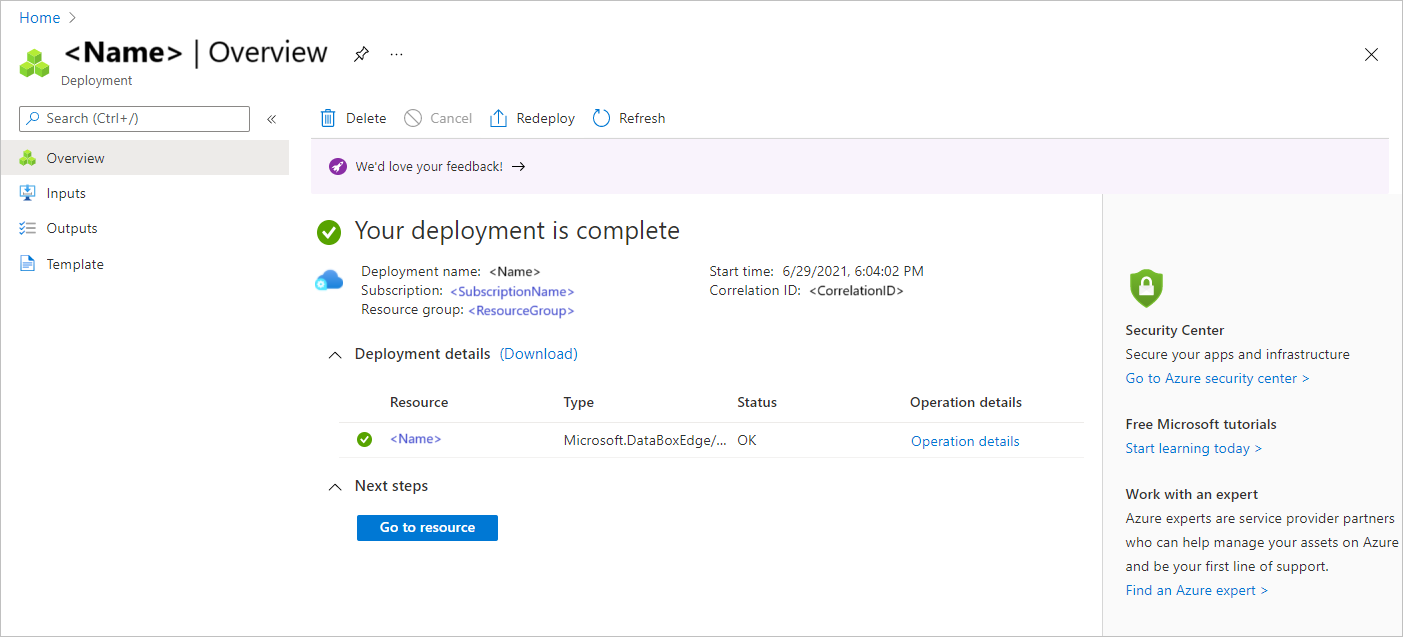

    Skärmbild som visar en slutförd hanteringsresurs i Azure Stack Edge.

Hämta aktiveringsnyckeln

När Azure Stack Edge-resursen är igång måste du hämta aktiveringsnyckeln. Den här nyckeln används för att aktivera och ansluta din Azure Stack Edge Pro GPU-enhet till resursen. Du kan hämta den här nyckeln nu när du befinner dig på Azure-portalen.

  1. Välj den resurs som du skapade och välj Översikt.

  2. I den högra rutan anger du ett namn för Azure Key Vault eller accepterar standardnamnet. Nyckelvalvets namn kan vara mellan 3 och 24 tecken.

    Ett nyckelvalv skapas för varje Azure Stack Edge-resurs som aktiveras med din enhet. Med nyckelvalvet kan du lagra och komma åt hemligheter, till exempel att CIK (Channel Integrity Key) för tjänsten lagras i nyckelvalvet.

    När du har angett ett nyckelvalvsnamn väljer du Generera nyckel för att skapa en aktiveringsnyckel.

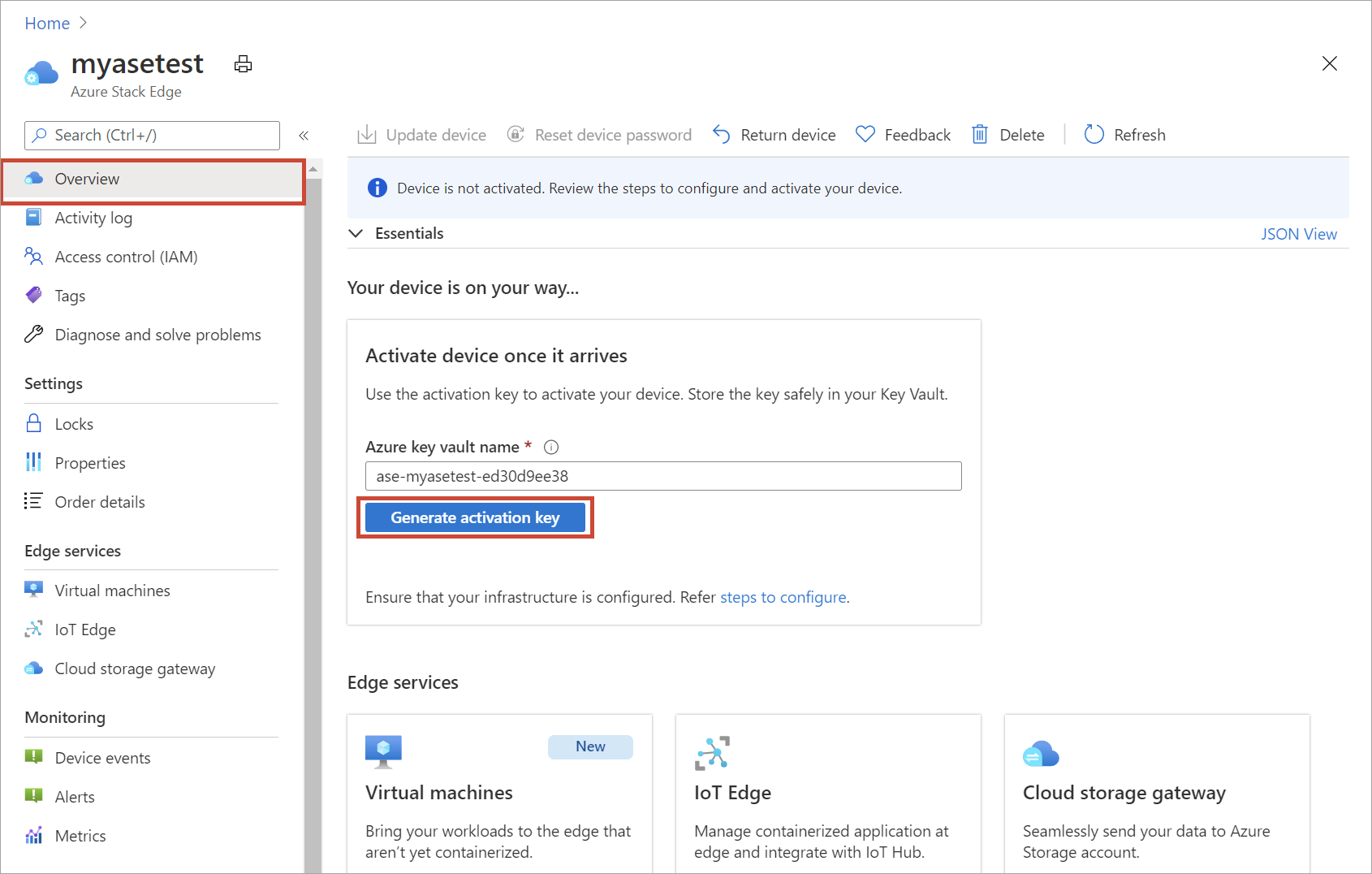

    Skärmbild av fönstret Översikt för en nyligen skapad Azure Stack Edge-resurs. Knappen Generera aktiveringsnyckel är markerad.

    Vänta några minuter medan nyckelvalvet och aktiveringsnyckeln skapas. Välj kopieringsikonen för att kopiera nyckeln och spara den för senare användning.

Viktigt!

  • Aktiveringsnyckeln upphör att gälla tre dagar efter att den skapats.
  • Om nyckeln har upphört att gälla genererar du en ny nyckel. Den äldre nyckeln är inte giltig.

Nästa steg

I den här självstudien har du lärt dig om Azure Stack Edge-artiklar som:

  • Skapa en ny resurs
  • Hämta aktiveringsnyckeln

Gå vidare till nästa självstudie för att lära dig hur du installerar Azure Stack Edge.

Installera Azure Stack Edge Pro GPU
