Snabbstart: Distribuera Azure Data Box Heavy med hjälp av Azure-portalen

  • Artikel

Den här snabbstarten beskriver hur du distribuerar Azure Data Box Heavy med hjälp av Azure-portalen. Stegen omfattar hur du kopplar in, konfigurerar och kopierar data till Data Box Heavy så att de laddas upp till Azure. Snabbstarten utförs i Azure-portalen och på enhetens lokala webbgränssnitt.

Detaljerade stegvisa distributions- och spårningsinstruktioner finns i Självstudie: Beställa Azure Data Box Heavy

Förutsättningar

Slutför följande konfigurationskrav för installationsplatsen, Data Box-tjänsten och enheten innan du distribuerar enheten.

För installationsplatsen

Innan du börjar bör du kontrollera att:

  • Enheten går in genom alla dörrar. Enhetsdimensioner är: bredd: 26 tum längd: 48 tum höjd: 28 tum.
  • Du har åtkomst till enheten via en hiss eller ramp om du planerar att installera på en annan våning än nedervåningen.
  • Det finns två personer som kan hantera enheten. Enheten väger cirka 500 kg. och står på hjul.
  • Du har tillgång till en plan yta i datacentret med närhet till en nätverksanslutning som kan hantera en enhet med det här fotavtrycket.

För tjänsten

Innan du börjar bör du kontrollera att:

  • Du har ditt Microsoft Azure-lagringskonto med autentiseringsuppgifter, till exempel lagringskontonamn och åtkomstnyckel.

  • Den prenumeration du använder för Data Box-tjänsten är någon av följande typer:

    • Microsoft-kundavtal (MCA) för nya prenumerationer eller Microsoft företagsavtal (EA) för befintliga prenumerationer. Läs mer om MCA för nya prenumerationer och EA-prenumerationer.
    • Leverantör av molnlösningar (CSP). Läs mer om Azure CSP-program.

      Kommentar

      Den här tjänsten stöds för Azure CSP-programmet i Indien om du använder den moderna faktureringsmodellen. Om du använder den äldre faktureringsmodellen enligt ditt avtal kan du inte skapa Data Box-beställningar.

    • Microsoft Azure-sponsring. Läs mer om Azure-sponsringsprogrammet.
    • Microsoft Partner Network (MPN). Läs mer om Microsoft Partner Network.

  • Kontrollera att du har ägar- eller deltagaråtkomst till prenumerationen för att skapa en beställning av en enhet.

För enheten

Innan du börjar bör du kontrollera att:

  • Du har gått igenom säkerhetsriktlinjerna för Data Box Heavy.
  • Du har en värddator som är ansluten till datacenternätverket. Data Box Heavy kommer att kopiera data från den här datorn. Värddatorn måste köra ett operativsystem som stöds.
  • Du har en bärbar dator med RJ-45-kabel för att kunna ansluta till det lokala användargränssnittet och konfigurera enheten. Använd den bärbara datorn för att konfigurera varje nod av enheten en gång.
  • Ditt datacenter har ett höghastighetsnätverk och du har minst en 10 GbE-anslutning.
  • Du behöver en 40 Gbit/s-kabel eller 10 Gbit/s-kabel per enhetsnod. Välj kablar som är kompatibla med Mellanox MCX314A-BCCT-nätverksgränssnittet:
    • För 40 Gbit/s-kabeln måste enhetens kabelände vara QSFP+.
    • För 10 Gbit/s-kabeln behöver du en SFP+-kabel som ansluts till en 10-G-växel i ena änden, med en QSFP+ till SFP+-adapter (eller QSA-adaptern) för änden som ansluts till enheten.
  • Strömkablarna finns i ett fack på baksidan av enheten.

Logga in på Azure

Logga in på Azure-portalen.

Order

Det här steget tar ungefär 5 minuter.

  1. Skapa en ny Azure Data Box-resurs på Azure-portalen.
  2. Välj en befintlig prenumeration som har aktiverats för den här tjänsten och välj överföringstypen Importera. Ange ursprungslandet där dina data finns och Azure-målregionen för dataöverföringen.
  3. Välj Data Box Heavy. Den högsta användbara kapaciteten är 770 TB och du kan skapa flera order för större datastorlekar.
  4. Ange order- och leveransinformationen. Om tjänsten är tillgänglig i din region anger du e-postadresser för aviseringsmeddelanden, läser sammanfattningen och skapar sedan ordern.

När ordern har skapats förbereds enheten för leverans.

Koppla in och ansluta till enheten

När du har gått igenom förhandskraven är det dags att koppla in och ansluta enheten.

Strömkabel

Det här steget tar ungefär 5 minuter.

När du får Data Box Heavy följder du stegen nedan för att koppla in och sätta igång enheten.

  1. Fortsätt inte om det finns tecken på att enheten har manipulerats eller skadats. Kontakta Microsoft Support så att de kan skicka en ersättningsenhet.
  2. Flytta enheten till installationsplatsen och lås de bakre hjulen.
  3. Anslut alla fyra strömkablar till strömförsörjningen på baksidan av enheten.
  4. Aktivera enhetens noder med hjälp av strömknapparna på den främre panelen.

Koppla in den första noden för nätverket

Det här steget tar 10–15 minuter.

  1. Använd RJ-45 CAT 6-nätverkskabeln till att ansluta värddatorn till hanteringsporten (MGMT) på enheten.

  2. Använd Twinax QSFP+-kopparkabeln för att ansluta minst ett 40 Gbit/s-nätverksgränssnitt (rekommenderas framför 1 Gbit/s), DATA 1 eller DATA 2 för data. Om du använder en 10 Gbit/s-växel använder du en Twinax SFP+-kopparkabel med en QSFP+ till SFP+-adapter (QSA-adaptern) för att ansluta 40 Gbit/s-nätverksgränssnittet för data.

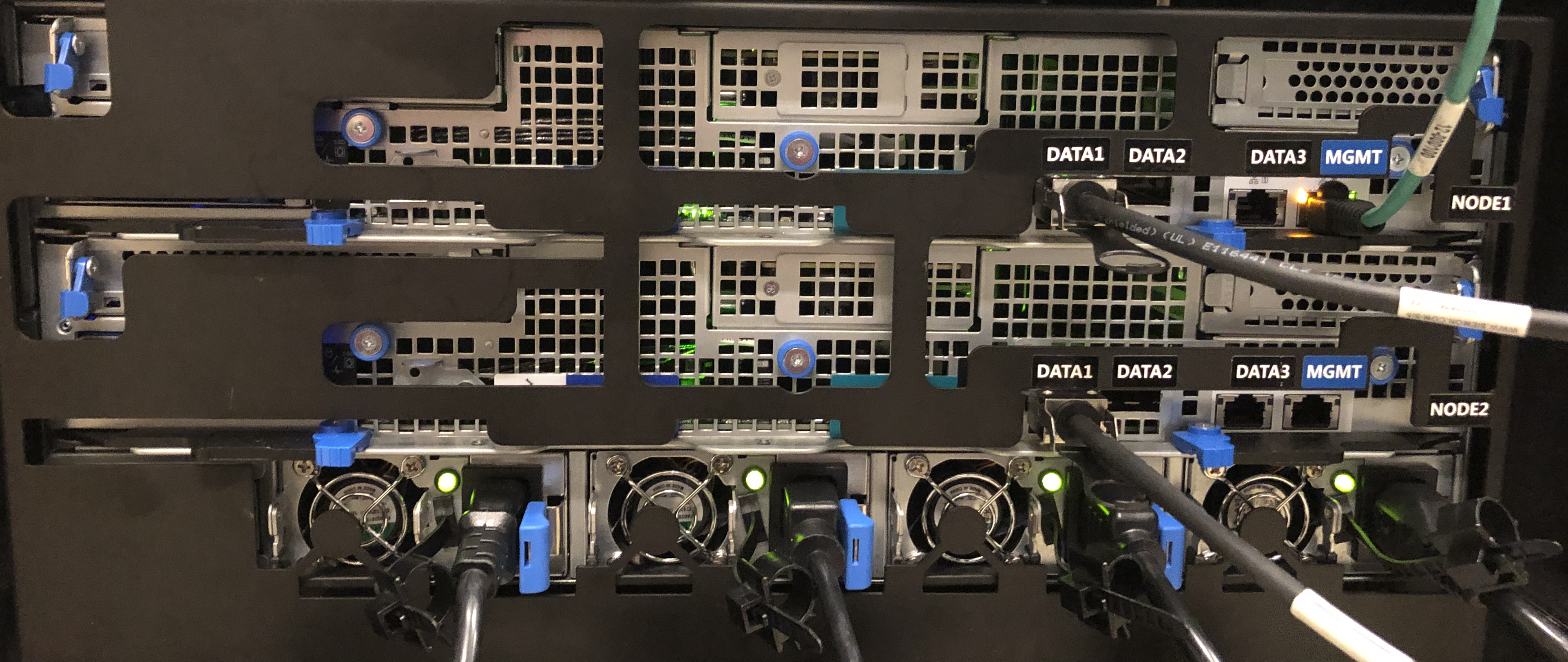

  3. Kabelanslut enheten enligt nedan.

    Data Box Heavy cabled

Konfigurera den första noden

Det här steget tar cirka 5–7 minuter att slutföra.

  1. Om du vill hämta enhetslösenordet går du till Allmän > enhetsinformation i Azure-portalen. Samma lösenord används för båda noderna på enheten.
  2. Tilldela den statiska IP-adressen 192.168.100.5 och undernätet 255.255.255.0 till Ethernet-adaptern på den dator som du använder för att ansluta till Data Box Heavy. Öppna det lokala webbgränssnittet på enheten på https://192.168.100.10. Anslutningen kan upp till 5 minuter att slutföra efter att du slagit på enheten.
  3. Logga in med lösenordet från Azure-portalen. Ett felmeddelande visas som anger ett problem med webbplatsens säkerhetscertifikat. Följ de webbläsarspecifika instruktionerna för att fortsätta till webbsidan.
  4. Som standard konfigureras nätverksinställningarna för gränssnitten (förutom MGMT) som DHCP. Om det behövs kan du konfigurera det här nätverket som statiskt och ange en IP-adress.

Koppla in och konfigurera den andra noden

Det här steget tar 15–20 minuter.

Följ samma steg som för den första noden för att koppla in och konfigurera den andra noden på enheten.

Kopiera data

Hur lång tid åtgärden tar beror på datastorleken och hastigheten i nätverket som data kopieras i.

  1. Kopiera data till båda enhetsnoderna med hjälp av båda 40 Gbit/s-datagränssnitten parallellt.

    • Om du använder en Windows-värd använder du ett SMB-kompatibelt filkopieringsverktyg, till exempel Robocopy.
    • För en NFS-värd använder du kommandot cp eller rsync för att kopiera data.

  2. Anslut till resurserna på enheten med hjälp av sökvägen:\\<IP address of your device>\ShareName. Du kan hämta autentiseringsuppgifterna för åtkomst till resursen på sidan Connect & copy (Anslut och kopiera) i det lokala webbgränssnittet i Data Box Heavy.

  3. Kontrollera att resurs- och mappnamnen och data följer riktlinjerna som beskrivs i tjänstbegränsningarna för Azure Storage och Data Box Heavy.

Förbereda för att skicka

Hur lång tid det tar att slutföra den här åtgärden beror på datastorleken.

  1. När datakopieringen har slutförts utan fel går du till sidan Förbered för att skicka i det lokala webbgränssnittet och startar leveransförberedelsen.
  2. När Förbered för att skicka har slutförts på båda noderna stänger du av enheten från det lokala webbgränssnittet.

Skicka till Azure

Åtgärden tar 15–20 minuter.

  1. Avlägsna kablarna och placera dem i facket på baksidan av enheten.
  2. Schemalägg en upphämtning med ditt regionala transportföretag.
  3. Kontakta Data Box Operations för att informera om upphämtningen och för att få returfraktsedeln.
  4. Sätt fast returfraktsedeln på enhetens frontpanel.

Verifiera data

Hur lång tid det tar att slutföra den här åtgärden beror på datastorleken.

  1. När Data Box Heavy-enheten ansluts till Azure-datacentrets nätverk laddas dina data automatiskt upp till Azure.

  2. Data Box-tjänsten meddelar dig via Azure-portalen när datakopieringen är klar.

    1. Kontrollera felloggarna för eventuella fel och vidta lämpliga åtgärder.
    2. Kontrollera att alla data finns på lagringskontot innan du tar bort dem från källan.

Rensa resurser

Det här steget tar 2–3 minuter att slutföra.

  • Du kan annullera Data Box Heavy-ordern på Azure-portalen innan orderbehandlingen har påbörjats. När orderbehandlingen har påbörjats kan du inte avbryta ordern. Ordern behandlas tills den når slutskedet i processen. Om du vill avbryta beställningen går du till Översikt och klickar på Avbryt i kommandofältet.

  • Du kan ta bort ordern när statusen visas som slutförd eller avbruten på Azure Portal. Om du vill ta bort ordern går du till Översikt och klickar på Ta bort i kommandofältet.

Nästa steg

I den här snabbstarten har du distribuerat en Data Box Heavy-enhet för att importera dina data till Azure. Gå vidare till nästa självstudie om du vill veta mer om Azure Data Box Heavy-hantering:

Administrera Data Box Disk Heavy via Azure-portalen
