Topologi (förhandsversion)

  • Artikel
  • 2 minuter för att läsa

Topologi ger en visualisering av hela nätverket för att förstå nätverkskonfigurationen. Det ger ett interaktivt gränssnitt för att visa resurser och deras relationer i Azure som sträcker sig över flera prenumerationer, resursgrupper och platser. Du kan också öka detaljnivån till en resursvy för resurser för att visa deras visualisering på komponentnivå.

Krav

  • Om du inte har en Azure-prenumeration kan du skapa ett kostnadsfritt konto innan du börjar.
  • Ett konto med nödvändiga RBAC-behörigheter för att använda network watcher-funktionerna.

Resurstyper som stöds

Följande är de resurstyper som stöds av topologin:

  • Programgatewayer
  • ExpressRoute-kretsar
  • Lastbalanserare
  • Nätverksgränssnitt
  • Nätverkssäkerhetsgrupper
  • PrivateLink-slutpunkter
  • PrivateLink-tjänster
  • Offentliga IP-adresser
  • Virtual Machines
  • Virtuella nätverksgatewayer
  • Virtuella nätverk

Visa topologi

Så här visar du en topologi:

  1. Logga in på Azure Portal med ett konto som har nödvändiga behörigheter.

  2. Välj Fler tjänster.

  3. På skärmen Alla tjänster anger du Övervaka i sökrutan Filtertjänster och väljer den i sökresultatet.

  4. Under Insikter väljer du Nätverk.

  5. På skärmen Nätverk som visas väljer du Topologi.

  6. Välj Omfång för att definiera topologins omfång.

  7. I fönstret Välj omfång väljer du listan över prenumerationer, resursgrupper och platser för de resurser som du vill visa topologin för. Välj Spara.

    Skärmbild av att välja topologins omfång.

    Varaktigheten för att återge topologin kan variera beroende på antalet prenumerationer som valts.

  8. Välj den resurstyp som du vill ta med i topologin och välj Använd.

Topologin som innehåller resurserna enligt det angivna omfånget och resurstypen visas.

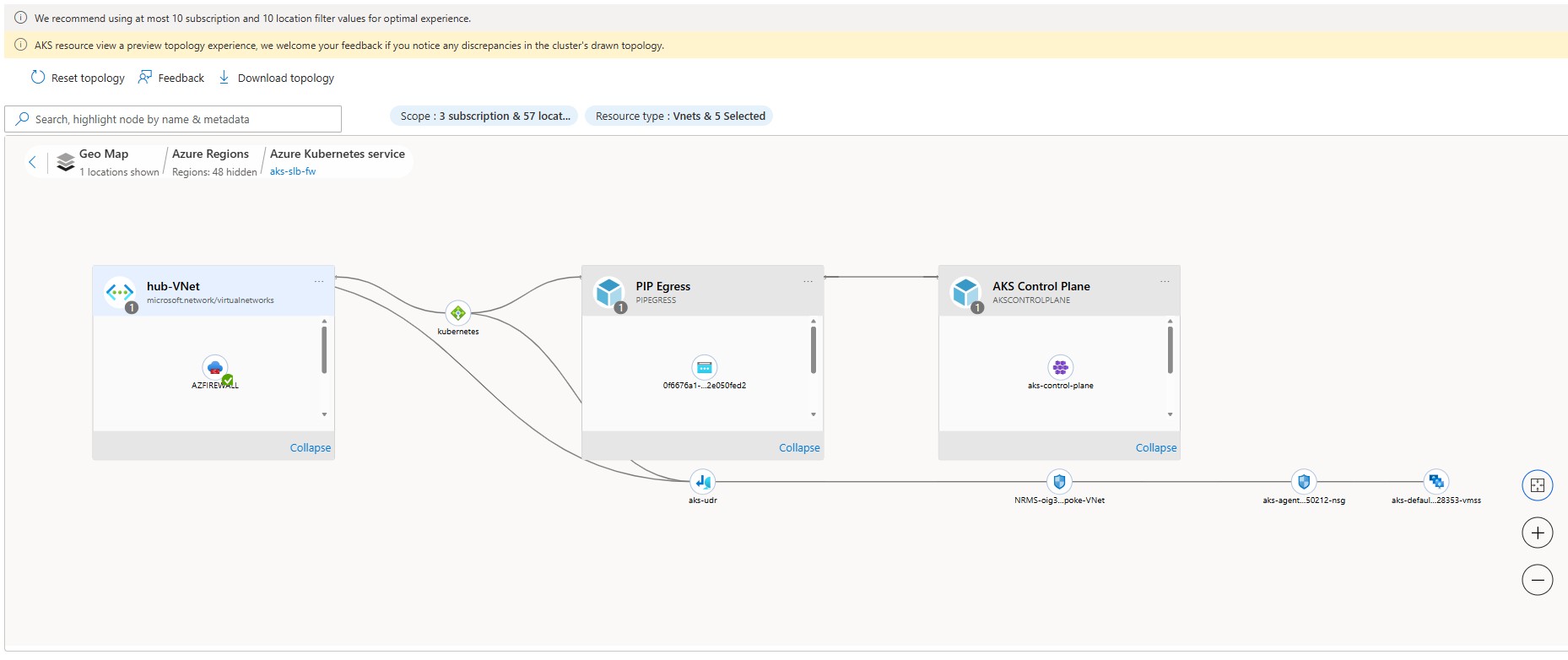

Skärmbild av den genererade resurstopologin.

Varje kant av topologin representerar en association mellan var och en av resurserna. I topologin grupperas liknande typer av resurser tillsammans.

Lägg till regioner

Du kan lägga till regioner som inte ingår i den befintliga topologin. Antalet regioner som inte ingår i den befintliga topologin visas. Följ dessa steg om du vill lägga till en region:

  1. Hovra över regioner under Azure-regioner.

  2. I listan över dolda resurser väljer du de regioner som ska läggas till och väljer Lägg till i vy.

    Skärmbild av fönstret Lägg till resurser och regioner.

Du kan visa resurserna i den tillagda regionen som en del av topologin.

Detaljgranska resurser

Om du vill öka detaljnivån till den grundläggande enheten för varje nätverk väljer du plustecknet för varje resurs. När du hovra över resursen kan du se information om resursen. Om du väljer en resurs visas ett fönster till höger med en sammanfattning av resursen.

Skärmbild av information om varje resurs.

Genom att öka detaljnivån i Azure-resurser som Application Gateways och Firewalls visas resursvydiagrammet för den resursen.

Skärmbild av att öka detaljnivån för en resurs.

Integrering med diagnostikverktyg

När du ökar detaljnivån till en virtuell dator i topologin innehåller sammanfattningsfönstret avsnittet Insikter + diagnostik där du hittar nästa hopp.

Skärmbild av sammanfattningen och insikterna för varje resurs.

Följ de här stegen för att hitta nästa hopp.

  1. Klicka på Nästa hopp och ange målets IP-adress.

  2. Välj Kontrollera nästa hopp. Nästa hopp kontrollerar om mål-IP-adressen kan nås från den virtuella källdatorn.

    Skärmbild av alternativet nästa hopp på fliken sammanfattning och insikter.

Nästa steg

Läs mer om anslutningsrelaterade mått.
