Azure Time Series Insights-utforskaren

Kommentar

Time Series Insights-tjänsten dras tillbaka den 7 juli 2024. Överväg att migrera befintliga miljöer till alternativa lösningar så snart som möjligt. Mer information om utfasning och migrering finns i vår dokumentation.

Den här artikeln beskriver de olika funktioner och alternativ som är tillgängliga i Azure Time Series Insights Gen2 Demo-miljön.

Förutsättningar

För att komma igång med Azure Time Series Insights Explorer måste du:

• Etablera en Azure Time Series Insights Gen2-miljö. Läs mer om att etablera en instans genom att läsa självstudien Azure Time Series Insights Gen2 .
• Ge dataåtkomst till Azure Time Series Insights Gen2-miljön som du skapade för kontot. Du kan ge åtkomst till andra och till dig själv.
• Lägg till en händelsekälla i Azure Time Series Insights Gen2-miljön för att skicka data till miljön:
  • Lär dig hur du ansluter till en händelsehubb
  • Lär dig hur du ansluter till en IoT-hubb

Utforska Azure Time Series Insights Explorer

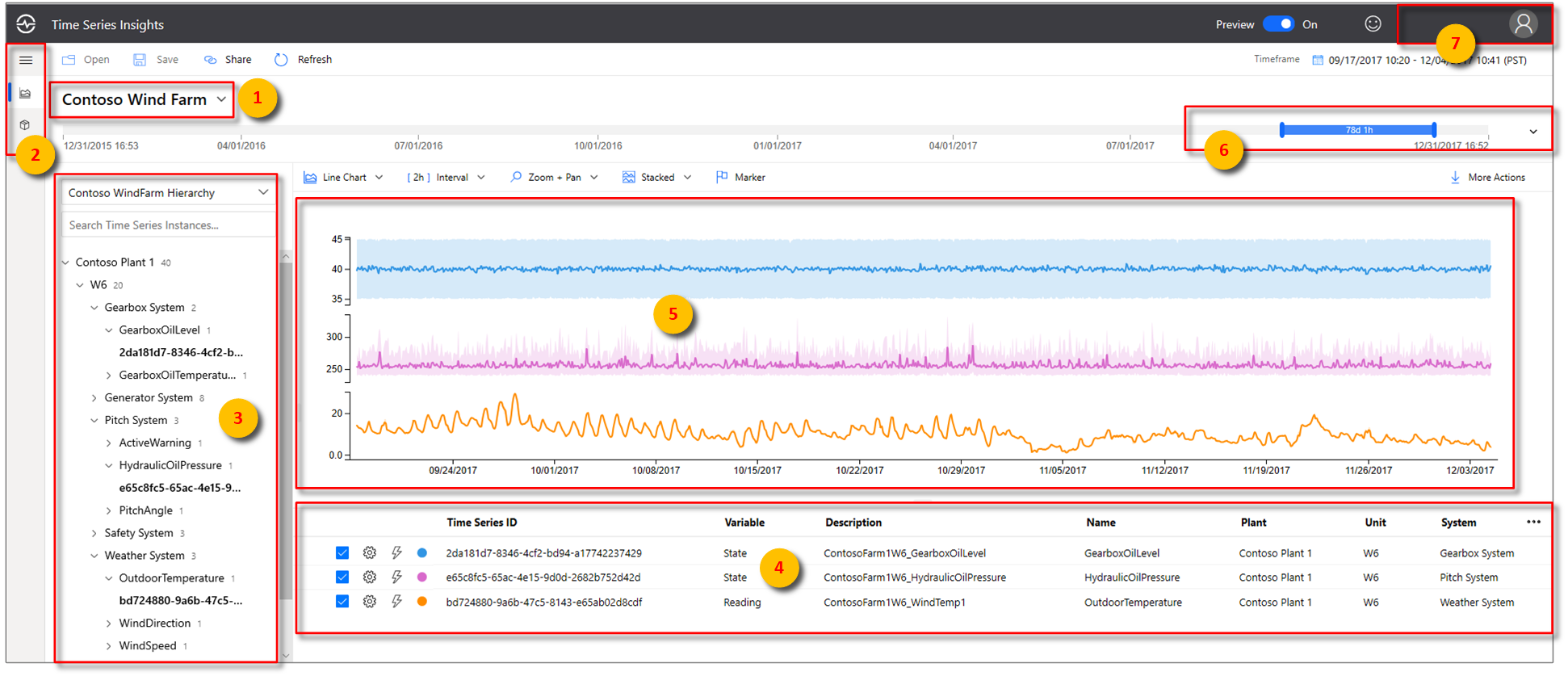

Azure Time Series Insights Explorer består av följande sju element:

1. Miljöpanel: Visar alla dina Azure Time Series Insights Gen2-miljöer.
2. Navigeringsfält: Låter dig växla mellan sidorna Analysera och Modell .
3. Hierarkiträd och sökpanel: Låter dig välja och söka efter specifika dataelement som ska mappas.
4. Tidsseriebrunn: Visar alla valda dataelement.
5. Diagrampanel: Visar ditt aktuella arbetsdiagram.
6. Tidslinje: Gör att du kan ändra ditt arbetstidsintervall.
7. Appfält: Innehåller dina alternativ för användarhantering (till exempel aktuell klientorganisation) och gör att du kan ändra dem och språkinställningar.

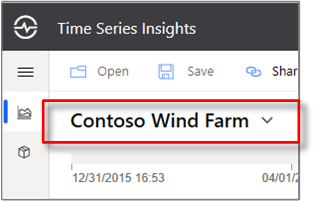

1. Miljöpanel

Miljöpanelen visar alla Azure Time Series Insights Gen2-miljöer som du har åtkomst till. Listan innehåller Gen2-miljöer samt Gen1-miljöer. Välj bara den miljö som du vill använda för att omedelbart tas dit.

1. Välj listrutepilen bredvid den miljö som visas.



2. Välj sedan den miljö du vill använda.

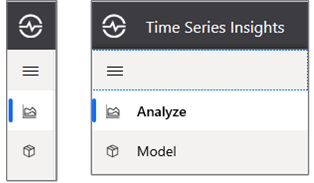

2. Navigeringsfält

Använd navigeringsfältet för att välja mellan två vyer:

• Analysera: Använd den för att diagram och utföra omfattande analys på dina modellerade eller odefinierade tidsseriedata.
• Modell: Använd den för att skicka nya Azure Time Series Insights Gen2-typer, hierarkier och instanser till din Time Series-modell.

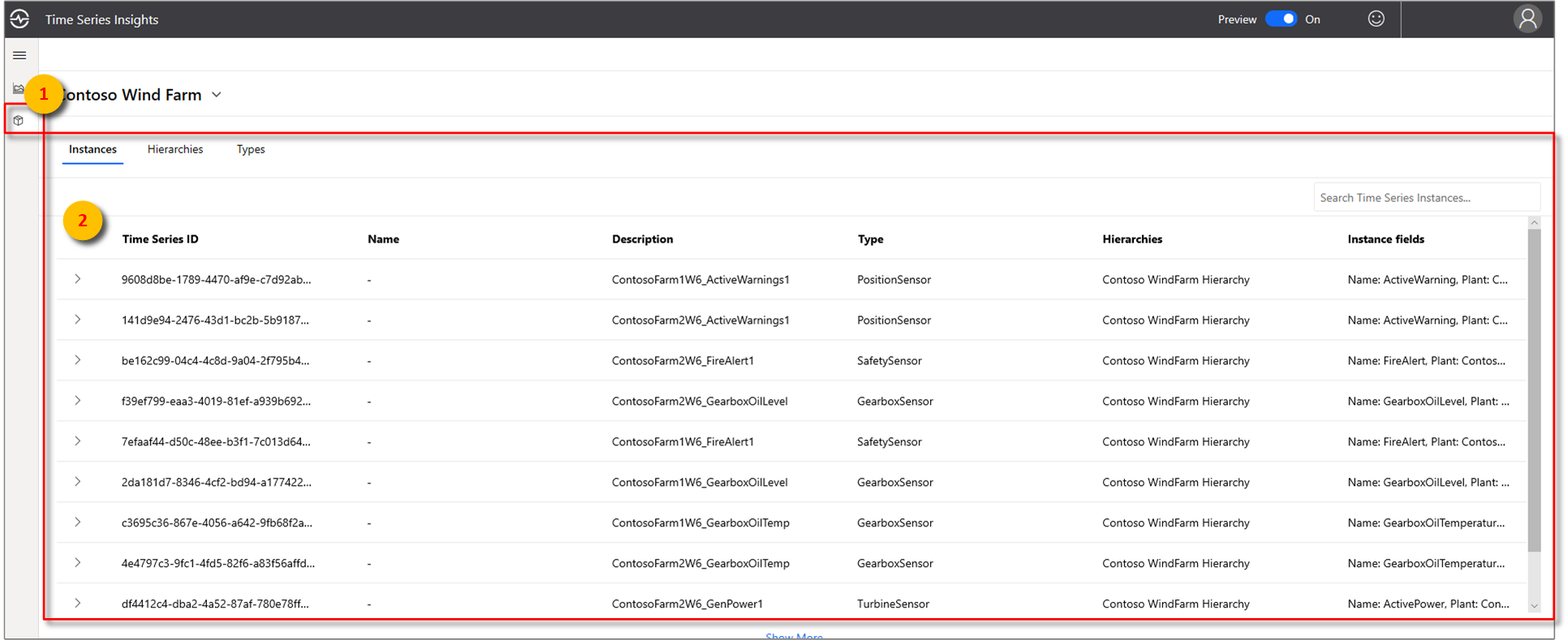

Modellredigering

Azure Time Series Insights Gen2 stöder fullständiga åtgärder för att skapa, läsa, uppdatera och ta bort (CRUD) på din Time Series-modell.

• Typ av tidsseriemodell: Du kan använda typer av tidsseriemodeller för att definiera variabler eller formler för att göra beräkningar. De är associerade med en viss Time Series Model-instans. En typ kan ha en eller flera variabler.
• Tidsseriemodellhierarki: Hierarkier är systematiska organisationer av dina data. Hierarkier visar relationerna mellan olika instanser i din Tidsseriemodell.
• Time Series Model-instans: Instanser är själva tidsserierna. I de flesta fall är de DeviceID eller AssetID, som är den unika identifieraren för tillgången i miljön.

Mer information om Tidsseriemodellen finns i Times Series-modeller.

3. Hierarkiträd och sökpanel

Med hierarkiträdet och sökpanelen kan du enkelt söka i och navigera i hierarkin för Tidsseriemodell för att hitta de specifika tidsserieinstanser som du vill visa i diagrammet. När du väljer dina instanser läggs de inte bara till i det aktuella diagrammet utan läggs också till i datakällan.

I sökresultatfönstret kan du också visa dina resultat i en hierarkivy eller en listvy, vilket gör det enkelt att hitta de instanser som du vill visa.

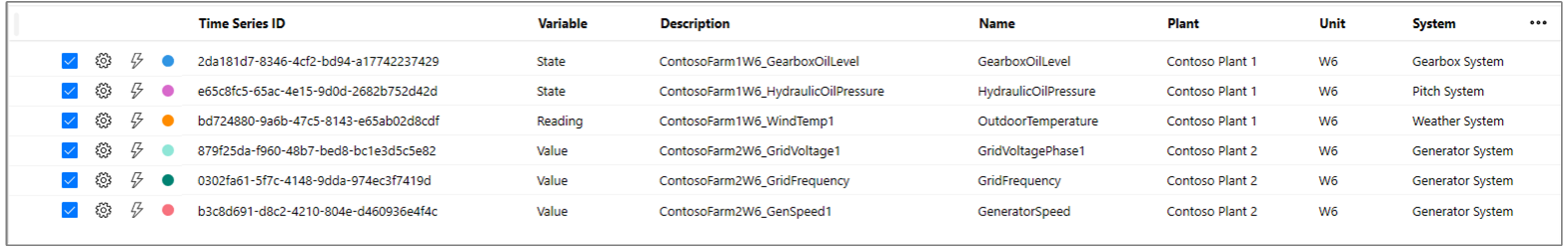

4. Tidsseriebrunn

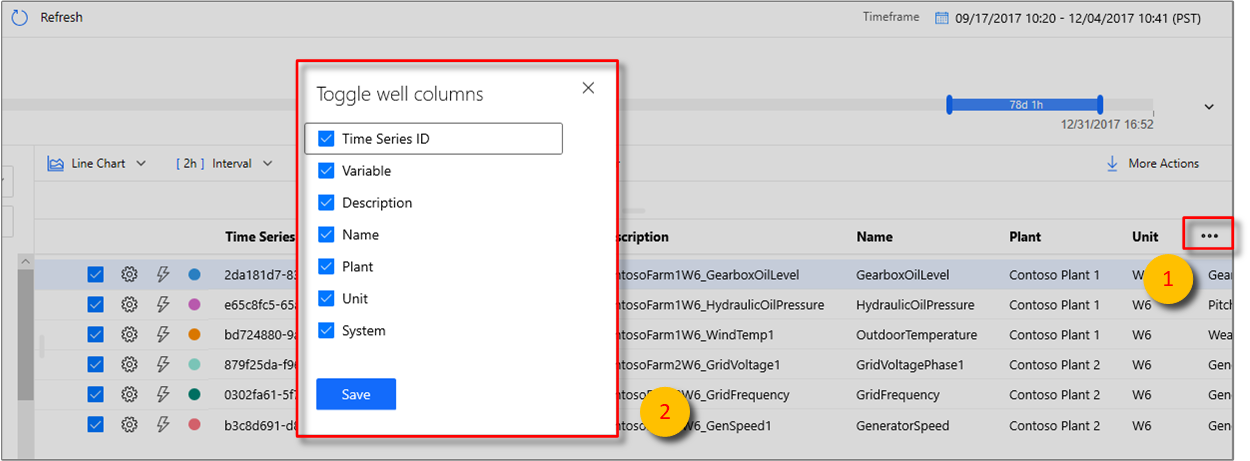

Brunnen visar instansfält och andra metadata som är associerade med valda Time Series Model-instanser. Genom att markera kryssrutorna till höger kan du dölja eller visa specifika instanser från det aktuella diagrammet.

Du kan ta bort specifika dataelement från din aktuella databrunn genom att välja den röda borttagningskontrollen (papperskorgen) till vänster om elementet. Med brunnen kan du också styra hur varje element visas i diagrammet. Du kan välja att lägga till min/max-skuggor, datapunkter, flytta elementet i tid och visualisera instansen på ett stegvis sätt.

Med kontrollen för utforskningar kan du dessutom enkelt skapa tidsförskjutningar och punktdiagram.

Kommentar

Om följande meddelande visas har instansen inga data under det valda tidsintervallet. Lös problemet genom att öka tidsintervallet eller bekräfta att instansen skickar data.

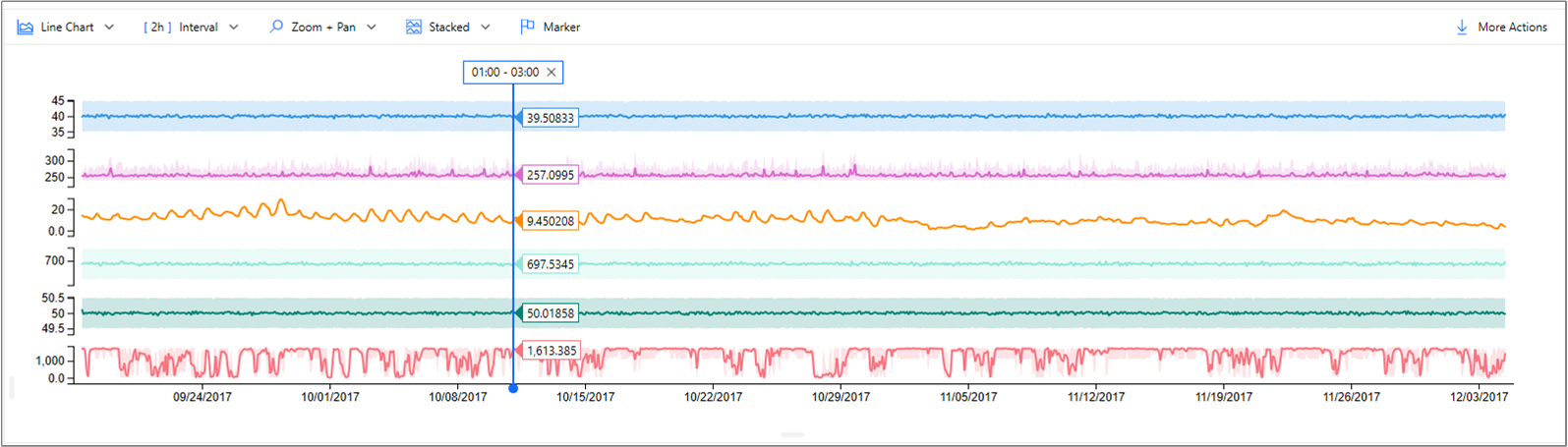

5. Diagrampanel

Med diagrammet kan du visa tidsserieinstanser som rader. Du kan komprimera miljöpanelen, datamodellen och kontrollpanelen för tidsintervall genom att klicka på webbkontrollerna för att göra diagrammet större.

1. Diagramtyp: Styr vilka dataelement som är tillgängliga för visualisering.

2. Intervallstorlek: Skjutreglaget Intervallstorlek gör att du kan zooma in och ut från intervall under samma tidsperiod. Detta ger mer exakt kontroll över förflyttningen mellan stora tidsperioder som visar smidiga trender ned till sektorer så små som millisekunderna, så att du kan granska detaljerade, högupplösta nedskärningar av dina data. Skjutreglagets standardstartpunkt anges som den mest optimala vyn av data från ditt val. balansera lösning, frågehastighet och kornighet.

3. Zooma och panorera: Välj den här kontrollen för att zooma och panorera diagrammet.

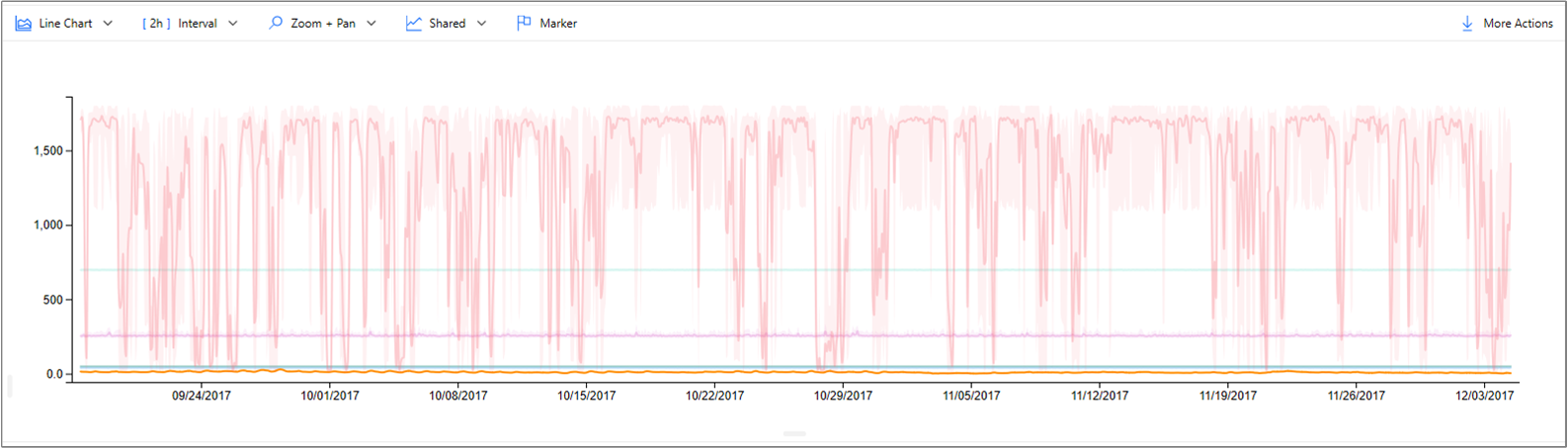

4. Y-axelkontroll: Växlar igenom de tillgängliga visningsalternativen för y-axeln:

   • Stacked: Varje rad har en enskild Y-axel.
   • Overlap: Använd den för att stapla flera rader på samma Y-axel, där Y-axelns data ändras baserat på den markerade linjen.
   • Shared: Alla Y-axeldata visas tillsammans.

5. Markörelement: Det markerade dataelementet och dess associerade information.

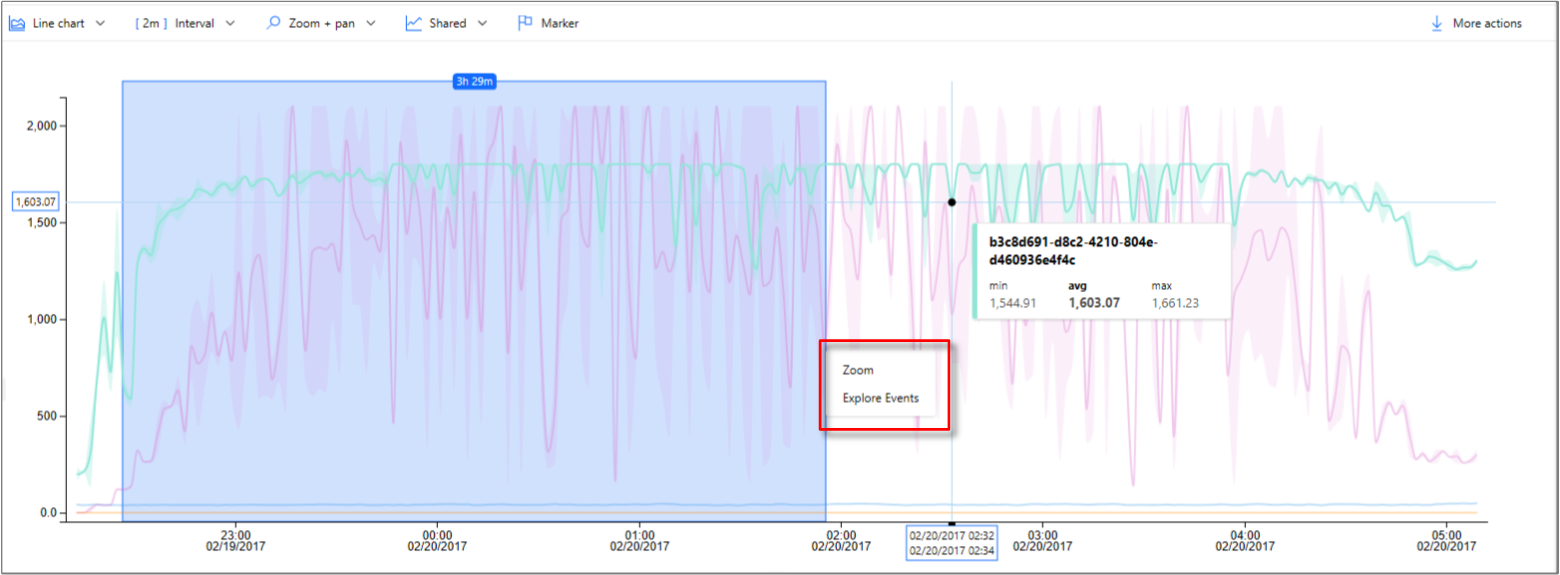

Du kan öka detaljnivån ytterligare i en specifik datasektor genom att vänsterklicka på en datapunkt i det aktuella diagrammet medan du håller ned musen och sedan dra det valda området till valfri slutpunkt. Högerklicka på det blå, markerade området och välj sedan Zooma enligt nedan. Du kan också visa och ladda ned telemetrihändelserna i det valda tidsintervallet.

När du har utför åtgärden Zooma visas den valda datauppsättningen. Välj formatkontrollen för att bläddra igenom de tre y-axelns representationer av dina data.

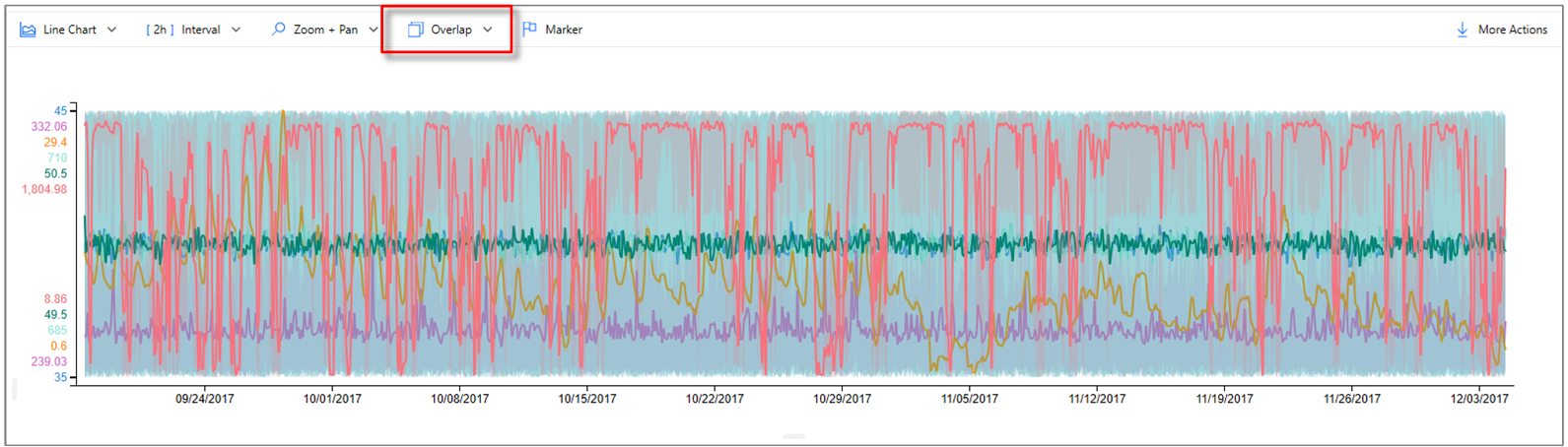

Här visas ett exempel på ett överlappande diagram :

Knappen Fler åtgärder expanderas för att visa alternativen Ladda ned som CSV, Anslut till Power BI, Visa diagramdata som en tabell och Utforska alternativ för rådatahändelser.

Läs mer om alternativet Anslut till Power BI i Power BI-anslutningsappen.

6. Tidsredigerarens panel

När du arbetar med Azure Time Series Insights Gen2 väljer du först ett tidsintervall. Det valda tidsintervallet styr den datauppsättning som är tillgänglig för manipulering med uppdateringswidgetarna för Azure Time Series Insights Gen2.

Dricks

En del av tidslinjen är markerad i en gul eller orange färg för att ange intervallet för data som är tillgängliga i ett varmt lager.

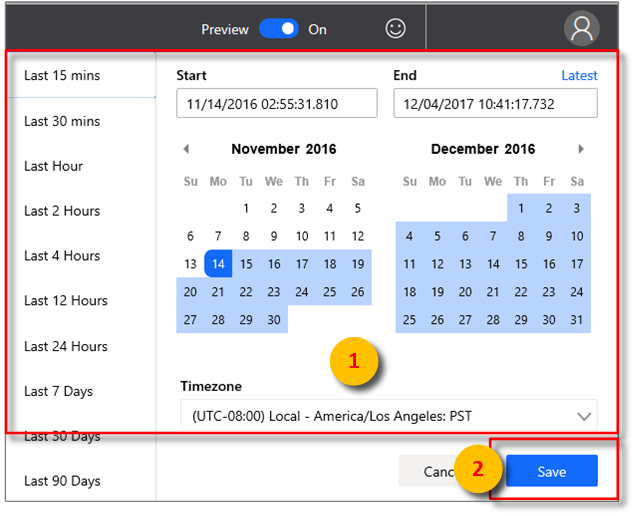

Följande webbkontroller är tillgängliga i Azure Time Series Insights Gen2 för att välja ditt arbetstidsintervall.

1. Skjutreglage för inre datumintervall: Använd de två slutpunktskontrollerna genom att dra dem över det tidsintervall du vill använda. Det här inre datumintervallet begränsas av skjutreglaget för yttre datumintervall.

2. Knappar för att öka och minska datumintervall: Öka eller minska tidsintervallet genom att välja någon av knapparna för önskat intervall.

3. Kontroll över tidsintervallkollaps: Med den här webbkontrollen kan du dölja alla kontroller förutom skjutreglaget för inre datumintervall.

4. Skjutreglage för yttre datumintervall: Använd slutpunktskontrollerna för att välja det yttre datumintervallet, som kommer att vara tillgängligt för din inre datumintervallkontroll.

5. Skjutreglage för tidsintervall: Använd den för att snabbt växla mellan förinställda tidsintervallval, till exempel de senaste 30 minuterna, de senaste 12 timmarna eller ett anpassat intervall. Om du ändrar det här värdet ändras även de tillgängliga intervall som beskrivs i skjutreglaget för intervallstorlek.



7. Appfält

Navigeringspanelen i Azure Time Series Insights Gen2 visas överst i din app. Den innehåller följande funktioner:

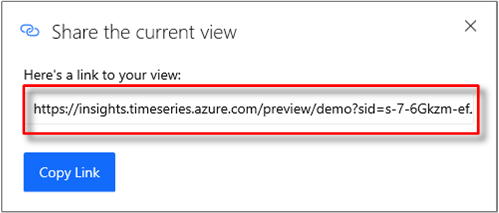

Aktuell länkkontroll för sessionsresurs

Välj den nya resursikonen för att dela en URL-länk med ditt team.

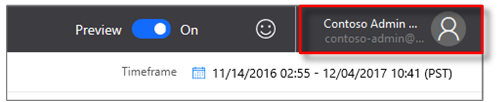

Avsnittet Klientorganisation

• Visar din aktuella inloggningsinformation för Azure Time Series Insights Gen2-inloggningskontot.
• Använd den för att växla mellan tillgängliga teman.
• Använd den för att visa Gen2 Demo-miljön.

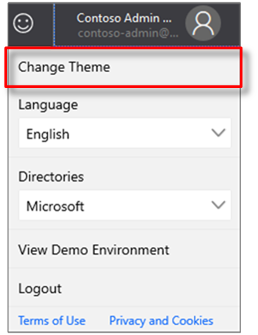

Temaval

Välj ett nytt tema genom att välja profilikonen i det övre högra hörnet. Välj sedan Ändra tema.

Dricks

Språkval är också tillgängligt genom att välja profilikonen.

Azure Time Series Insights Explorer stöder två teman:

• Ljust tema: Standardtemat som visas i det här dokumentet.

• Mörkt tema: Renderar Utforskaren enligt följande:



Gen1-miljökontroller

Panelen Allmänna villkor för Gen2

Det här avsnittet gäller endast för befintliga Gen1-miljöer som försöker använda Utforskaren i det uppdaterade användargränssnittet. Du kanske vill använda Gen1-produkten och Gen2-produkten i kombination. Vi har lagt till vissa funktioner från det befintliga användargränssnittet i den uppdaterade Utforskaren, men du kan få fullständig användargränssnittsupplevelse för en Gen1-miljö i den nya Azure Time Series Insights Explorer.

I stället för hierarkin visas panelen Azure Time Series Insights Gen2-termer. Med termpanelen kan du definiera frågor i din miljö. Använd den för att också filtrera data baserat på ett predikat.

Panelen för Termredigeraren för Azure Time Series Insights Gen2 har följande parametrar:

Var: Använd where-satsen för att snabbt filtrera dina händelser med hjälp av uppsättningen operander som anges i följande tabell. Om du utför en sökning genom att välja en operand uppdateras predikatet automatiskt baserat på sökningen. Operandtyper som stöds omfattar följande:

Åtgärd	Typer som stöds	Kommentar
<, >, , <=>=	Double, DateTime, TimeSpan
=, , !=<>	String, Bool, Double, DateTime, TimeSpan, NULL
IN	String, Bool, Double, DateTime, TimeSpan, NULL	Alla operander ska vara av samma typ eller vara NULL-konstant.
HAS	String	Endast konstant strängliteraler tillåts på höger sida. Tom sträng och NULL tillåts inte.

Mer information om frågeåtgärder och datatyper som stöds finns i TSX (Time Series Expression).

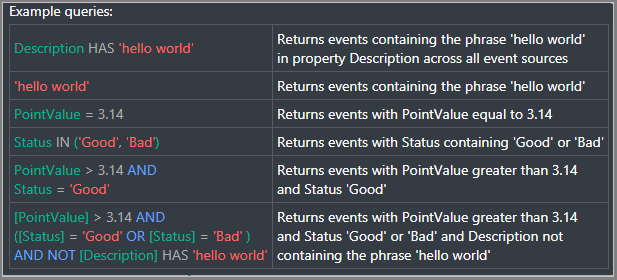

Exempel på var satser

Mått: En listruta som visar alla numeriska kolumner (Dubbla) som du kan använda som element för det aktuella diagrammet.

Dela upp efter: Den här listrutan visar alla tillgängliga kategoriska kolumner (strängar) i din modell som du kan gruppera dina data efter. Du kan lägga till upp till fem termer för att visa på samma x-axel. Ange de parametrar du vill ha och välj sedan Lägg till för att lägga till en ny term.

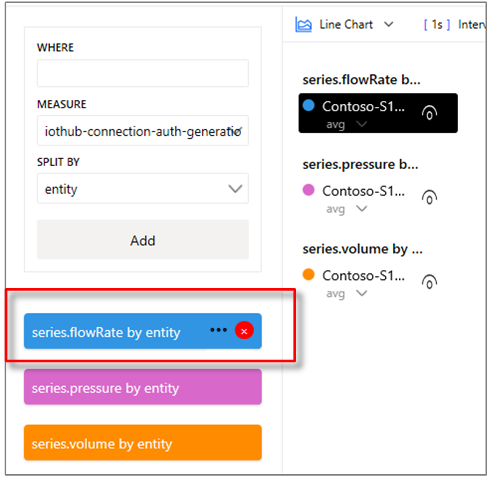

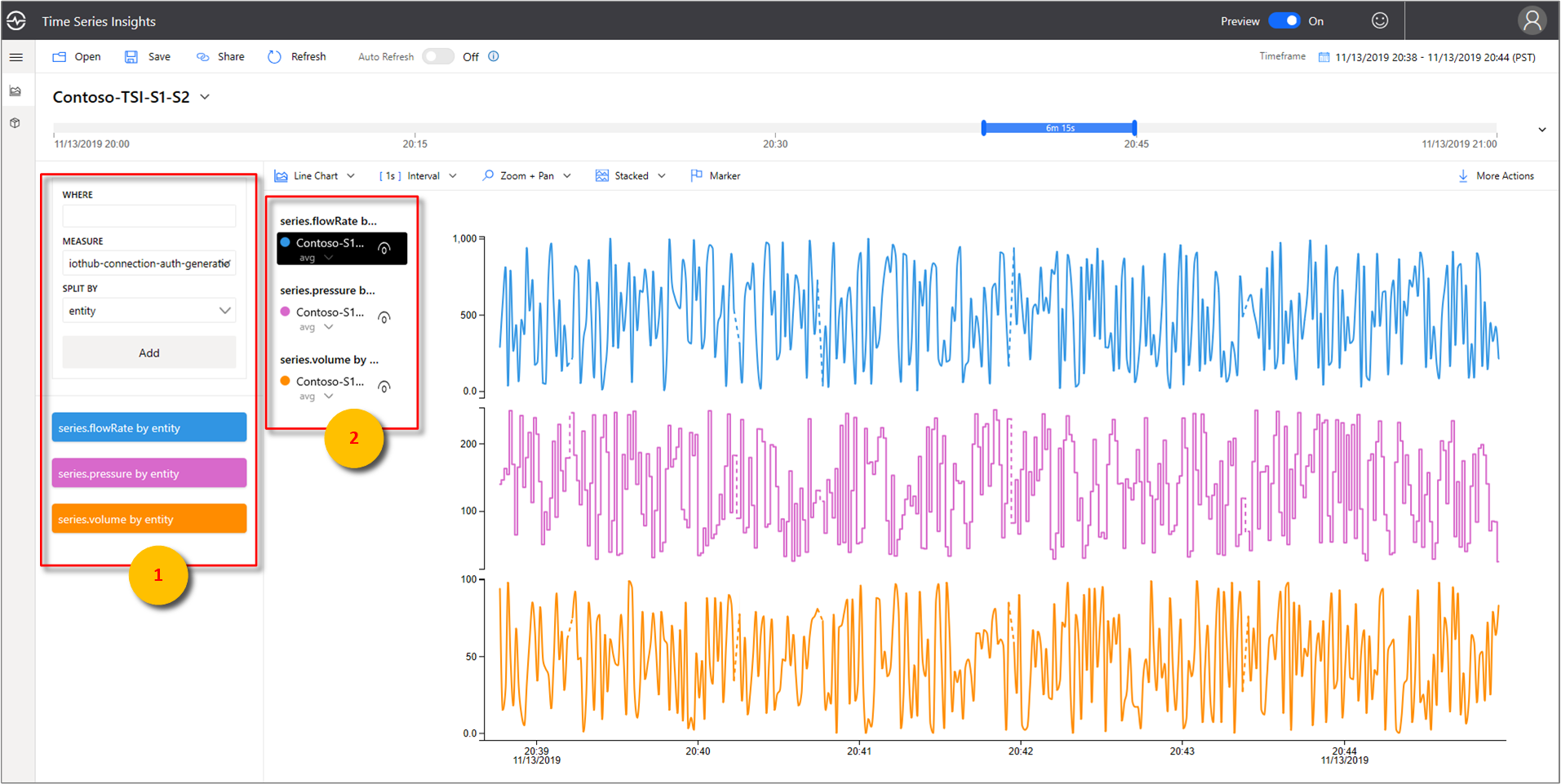

Du kan visa och dölja element i diagrampanelen genom att välja den synliga ikonen, som du ser i följande bild. Om du vill ta bort frågor helt väljer du det röda X:et.

Nästa steg

• Lär dig mer om att mata in data i din miljö.

• Kolla in artikeln om lagring.

• Läs mer om datamodellering i Azure Time Series Insights Gen2.

• Lär dig hur du diagnostiserar och felsöker din miljö.
