教程：为 Azure Data Box Heavy 布线并与它建立连接

  • 项目

Azure Data Box Heavy 入门

本教程介绍如何为 Azure Data Box Heavy 布线、与它建立连接以及将它打开。

在本教程中，你将了解如何执行以下操作：

  • 为 Data Box Heavy 布线
  • 连接到 Data Box Heavy

本指南提供了有关如何检查先决条件、为设备连接电缆并连接到设备、复制数据、将数据上传到 Azure，并验证上传的数据的说明。

先决条件

在开始之前，请确保：

  1. 你完成了教程：订购 Azure Data Box Heavy。
  2. 你收到了 Data Box Heavy，并且门户中的订单状态为“已送达”。
    • 如果你在订单中使用了白手套服务，交付服务会对设备进行拆箱，并取走包装箱以在退回设备时使用。
    • 如果你是通过另一家承运商管理寄送，则已对设备进行拆箱并保留包装箱，以在退回设备时使用。 必须使用发货时所用的包装箱退回设备。
  3. 你查看了 Data Box Heavy 安全准则。
  4. 必须在数据中心内的平坦场地上操作，该场地靠近可用的网络连接，并能够放得下 Data Box Heavy 大小的设备。 不能在机架上安装此设备。
  5. 你收到了四条在存储设备中使用的已接地电源线。
  6. 应该将一个主机连接到数据中心网络。 Data Box Heavy 将从此计算机复制数据。 主机必须运行受支持的操作系统。
  7. 你的数据中心拥有高速网络。 强烈建议你至少建立一个 10-GbE 连接。
  8. 使用一台配备 RJ-45 线缆的笔记本电脑连接到本地 UI 并配置设备。 使用笔记本电脑配置设备的每个节点一次。
  9. 设备随附了以下线缆 -
    • 4 条 VPI 2M Mellanox 无源铜缆 - MC2206130-002
    • 4 个 Mellanox 以太网线缆适配器 - MAM1Q00A-QSA
    • 区域电源线
  10. 为每个设备节点使用一条 40-Gbps 线缆或 10-Gbps 线缆。 如果你有自己的线缆 -
    • 选择与 Mellanox MCX314A-BCCT 网络接口兼容的线缆。
    • 40-Gbps 线缆的设备端需是 QSFP+。
    • 对于 10-Gbps 线缆，需要使用 SFP+ 线缆，其一端插入 10-Gbps 交换机，插入设备的另一端配备 QSFP+ 转 SFP+ 适配器（或 QSA 适配器）。

为设备排布电源线

执行以下步骤为设备布线。

  1. 检查设备是否有任何改动的痕迹或任何明显的损坏。 如果设备存在篡改迹象或严重损坏，请勿继续使用。 请立即联系 Microsoft 支持部门，让他们帮助评估设备是否正常，或者是否需要更换磁盘。

  2. 将设备转移到安装场地。

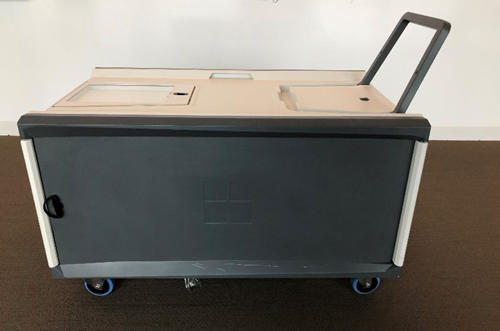

    Data Box Heavy 设备安装场地的屏幕截图。

  3. 如下所示锁定设备的背面脚轮。

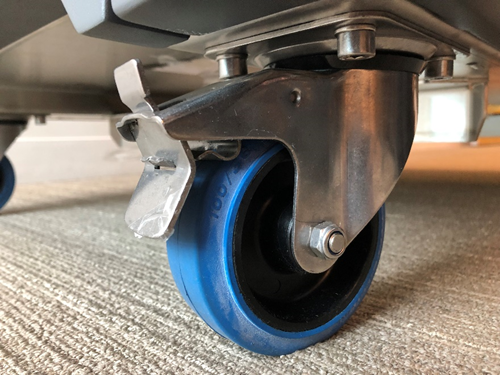

    Data Box Heavy 设备脚轮已锁定的屏幕截图。

  4. 找到用于解锁设备前面和后门的旋钮。 解锁并移动前门，直到与设备侧面齐平。 对后门重复此过程。 运行设备时，这两个门必须一直打开，使设备中保持充足的前后空气流通。

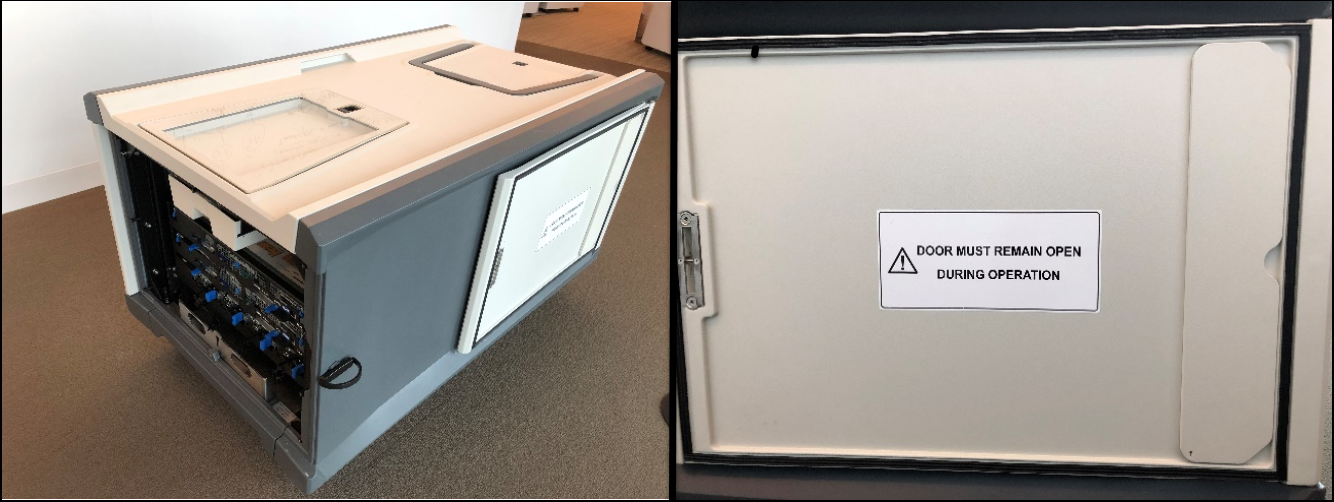

    Data Box Heavy 设备门打开的屏幕截图。

  5. 设备背面的托盘中应有四条电源线。 取出托盘中的所有线缆并将其放在一边。

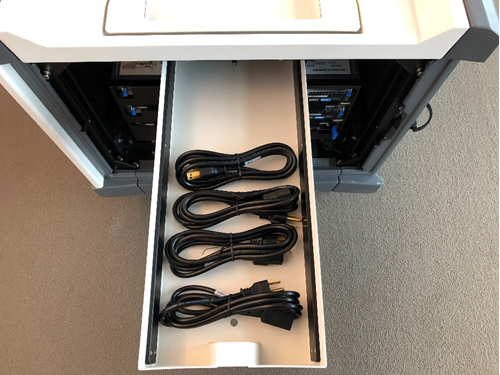

    托架中的 Data Box Heavy 电源线的屏幕截图。

  6. 下一步是识别设备背面的各个端口。 有两个设备节点：NODE1 和 NODE2。 每个节点有四个网络接口：MGMT、DATA1、DATA2 和 DATA3。 MGMT 用于在初始配置设备期间配置管理功能。 DATA1-DATA3 是数据端口。 MGMT和 DATA3 端口为 1-Gbps，而 DATA1 和 DATA2 可用作 40-Gbps 或 10-Gbps 端口。 在两个设备节点的底部，是供两个设备节点共享的四块电源 (PSU)。 从此设备的正面来看，PSU 左到右分别为 PSU1、PSU2、PSU3 和 PSU4。

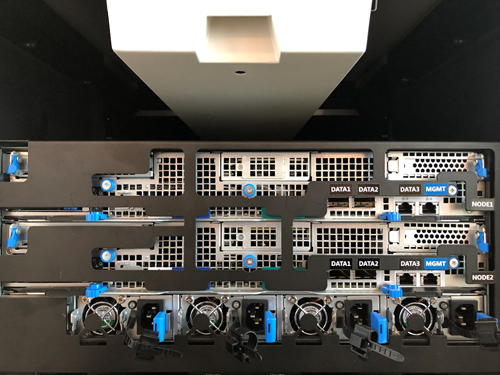

    Data Box Heavy 端口的屏幕截图。

  7. 将所有四条电源线连接到设备电源。 绿色 LED 将会亮起并闪烁。

  8. 使用前面板上的电源按钮打开设备节点。 按住电源按钮几秒钟，直到蓝色指示灯点亮。 设备背面电源的绿色 LED 现在应该稳定点亮。 设备正面操作面板还带有故障 LED。 故障 LED 亮起指示 PSU 或风扇有故障，或者磁盘驱动器出现问题。

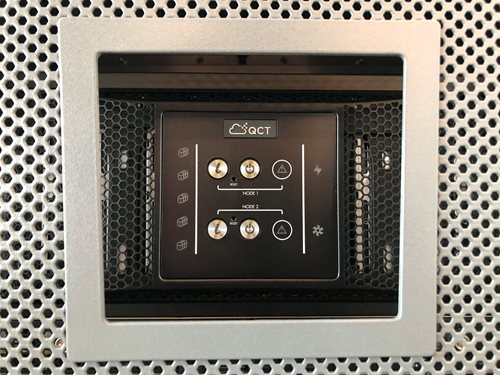

    Data Box Heavy 前面操作面板的屏幕截图。

为第一个网络节点布线

在设备的某个节点上，执行以下步骤进行网络布线。

  1. 使用 CAT 6 RJ-45 网线将主机连接到 1 Gbps 管理端口。 此线缆显示在右上角的照片中，连接到标有 MGMT 的插头。

  2. 使用 QSFP+ 线缆（光纤或铜缆）连接至少一个 40 Gbps（比 1 Gbps 更好）网络接口进行数据传输。 使用 10 Gbps 交换机时，请使用 SFP+ 线缆和 QSFP+ 转 SFP+ 适配器（QSA 适配器）连接 40 Gbps 网络接口进行数据传输。

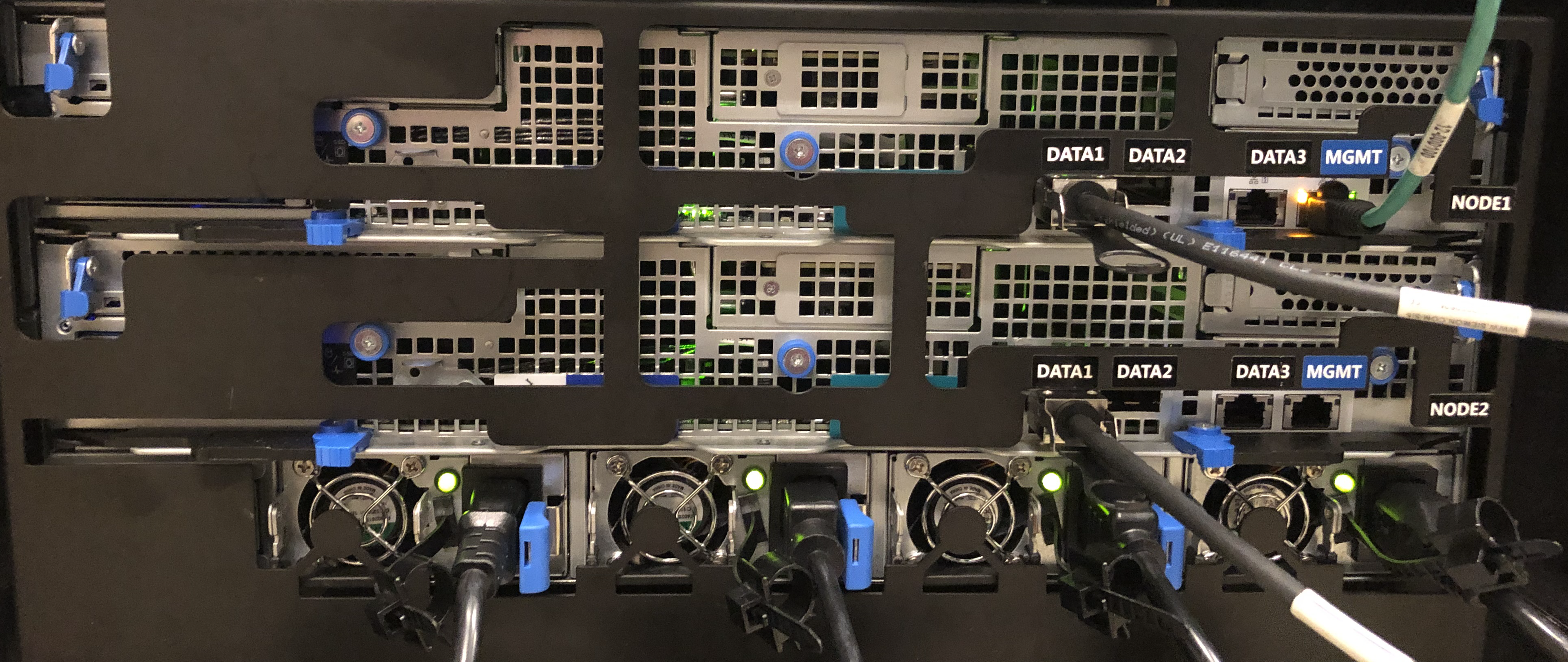

    Data Box Heavy 端口已连接的屏幕截图。

    重要

    DATA 1 和 DATA2 已切换，与本地 Web UI 中显示的接口不相符。 按如下所示插入后，将连接 40 Gbps 线缆适配器。

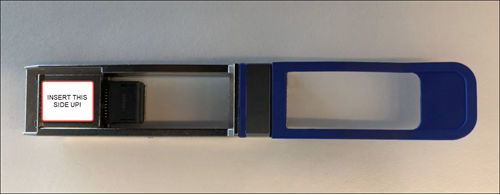

    Data Box Heavy 40 Gbps 线缆适配器的屏幕截图。

配置第一个节点

执行以下步骤，使用本地配置和 Azure 门户设置设备。

  1. 从门户下载设备凭据。 转到“常规”>“设备详细信息”。 复制设备密码。 这些密码与门户中的特定订单相关。 可以看到两个设备序列号。 这些序列号对应于 Data Box Heavy 中的两个节点。 这两个节点的设备管理员密码相同。

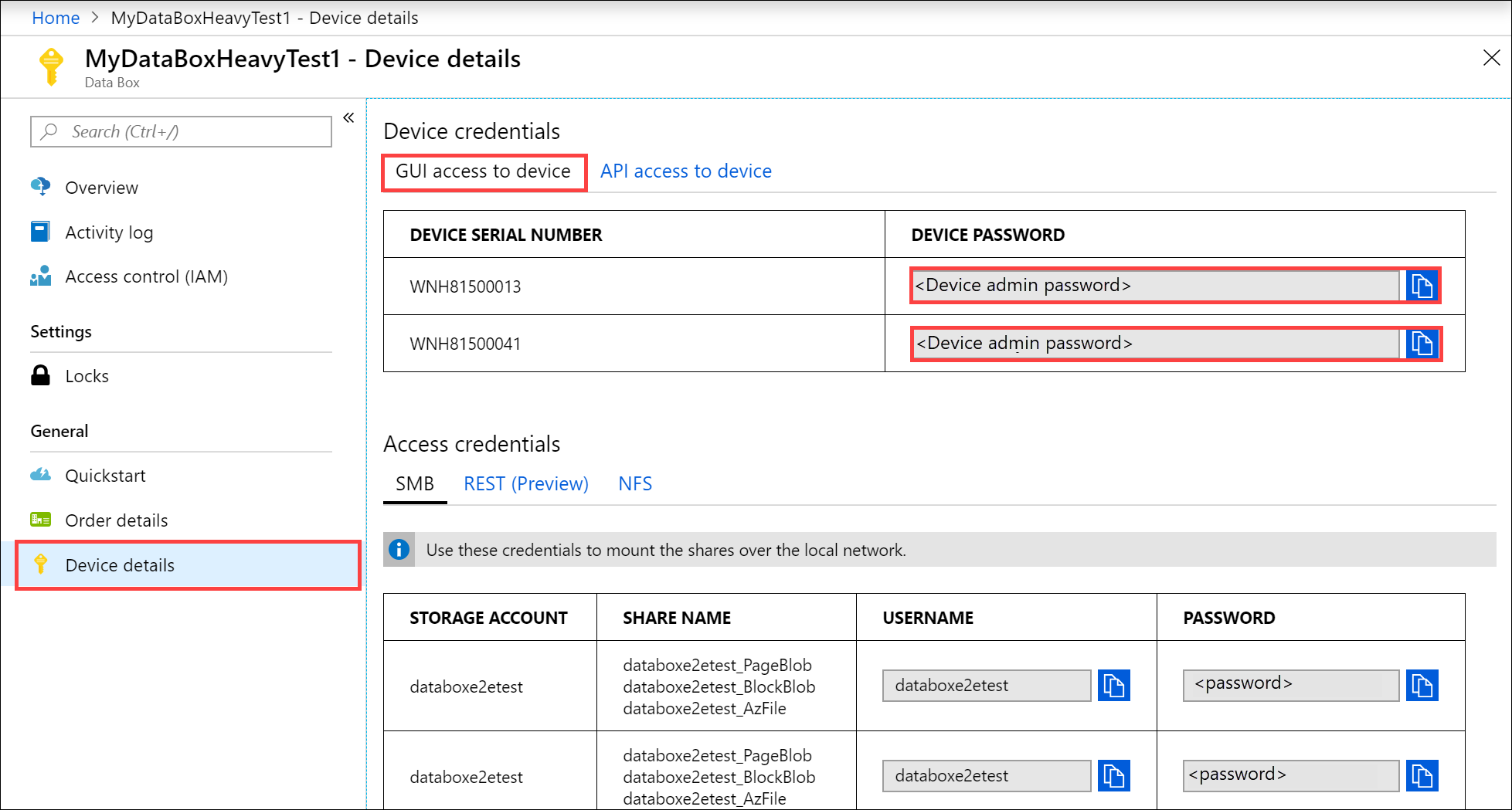

    Data Box Heavy 设备凭据的屏幕截图。

  2. 通过 CAT6 RJ-45 网线将客户端工作站连接到设备。

  3. 在用于连接设备的计算机上，使用静态 IP 地址 192.168.100.5 和子网 255.255.255.0 配置以太网适配器。

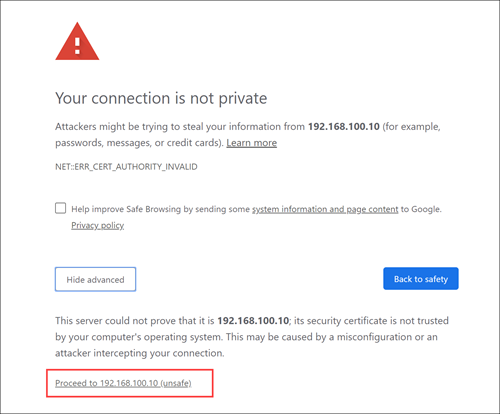

    显示与 Data Box Heavy 本地 Web UI 的初始连接的屏幕截图。

  4. 通过以下 URL 连接到设备的本地 Web UI：http://192.168.100.10。 选择“高级”，然后选择“继续连接到 192.168.100.10 (不安全)”。

  5. 将显示本地 Web UI 的“登录”页。

    • 此页面上的某个节点序列号与门户 UI 和本地 Web UI 中的序列号相匹配。 请记下节点编号与序列号的映射。 门户中有两个节点和两个设备序列号。 此映射可帮助你了解哪个节点对应于哪个序列号。
    • 设备此时处于锁定状态。
    • 提供你在上一步骤中获取的设备管理员密码，然后选择“登录”以登录到设备。

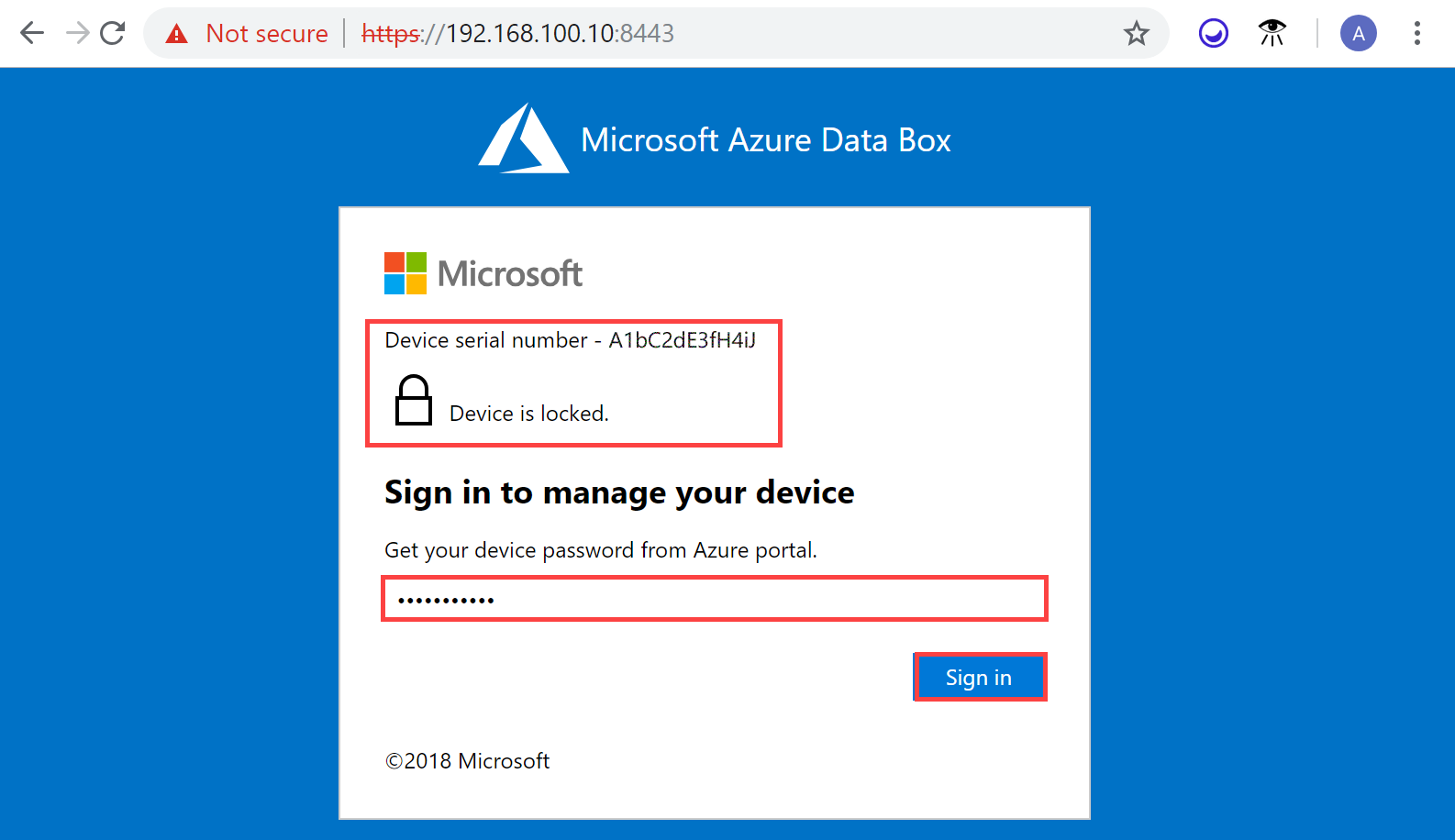

    使用本地 Web UI 登录到 Data Box Heavy 的屏幕的屏幕截图。

  6. 在仪表板上，确保已配置网络接口。 设备节点上有四个网络接口：两个 1-Gbps 接口和两个 40-Gbps 接口。 有一个 1 Gbps 接口是管理接口，不可由用户配置。 剩余的三个网络接口专用于数据传输，可由用户配置。

  • 如果你的环境中启用了 DHCP，则会自动配置网络接口。

  • 如果未启用 DHCP，请转到“设置网络接口”，并根据需要分配静态 IP。

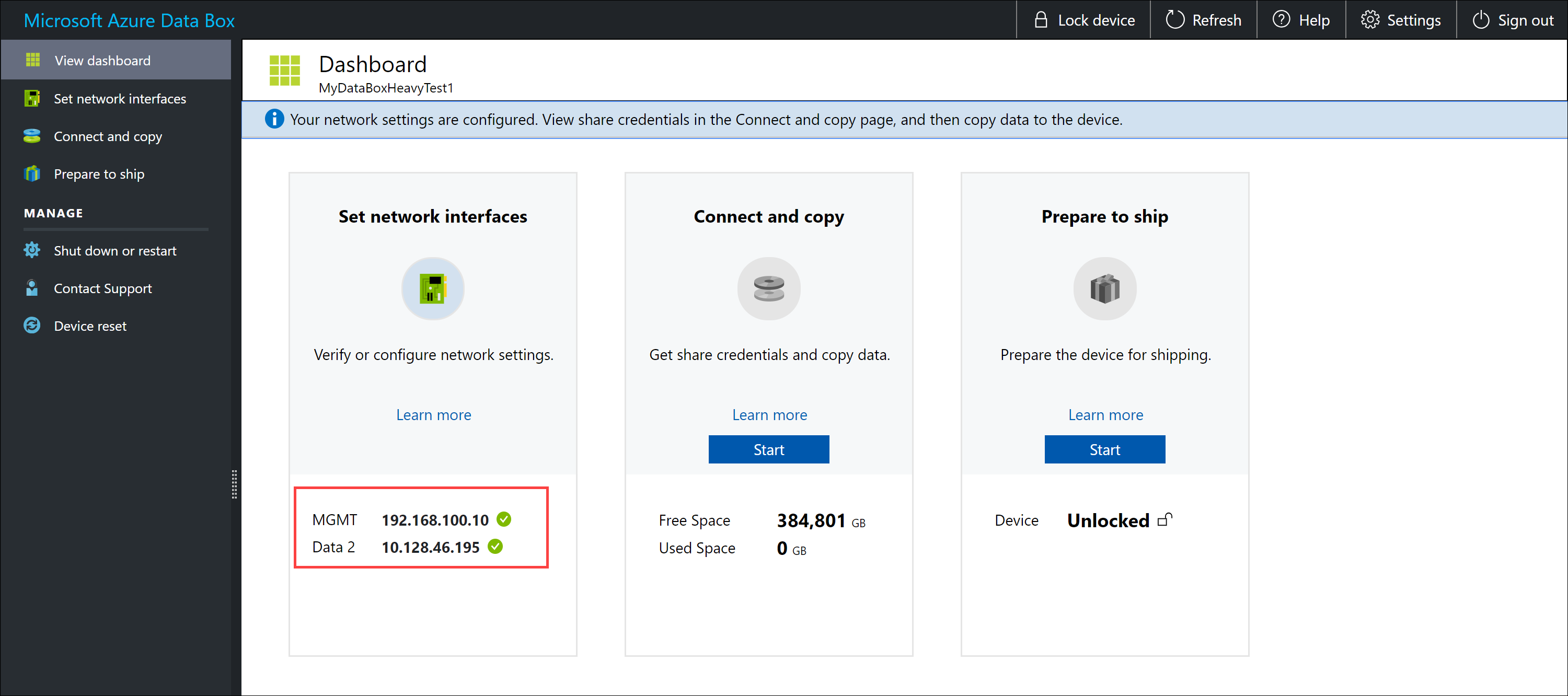

    配置节点 1 时 Data Box Heavy 仪表板的屏幕截图。

配置第二个节点

对于设备的第二个节点，请执行配置第一个节点中详述的步骤。

配置节点 2 时 Data Box Heavy 仪表板的屏幕截图。

在设备设置完成后，可以连接到设备共享并将数据从计算机复制到设备。

后续步骤

本教程介绍了 Azure Data Box Heavy 主题，例如：

  • 为 Data Box Heavy 布线
  • 连接到 Data Box Heavy

请继续学习下一篇教程，了解如何复制 Data Box Heavy 上的数据。
