查看和配置累积流图

  • 项目

Azure DevOps Services | Azure DevOps Server 2022 - Azure DevOps Server 2019

使用累积流图（CF）通过系统监视工作流。 有两个CFD图表：可以从团队积压工作或开发板查看的上下文报表，以及可添加到仪表板的FDA 小组件。

CFD 可帮助团队在逐步浏览各种工作流状态时监视工作项计数。 这些关系图可以显示史诗、功能、用户情景、问题、产品积压工作项或要求流，具体取决于为项目选择的过程：

CFD 可帮助团队在逐步浏览各种工作流状态时监视工作项计数。 这些关系图可以显示史诗、功能、用户情景、产品积压工作项或要求流，具体取决于为项目选择的过程：

阅读此文，了解如何：

  • 配置累积流图小组件（分析）
  • 查看和配置CFD上下文报表（分析）

阅读此文，了解如何：

  • 配置累积流图小组件（分析）
  • 查看和配置FDA 上下文报表（工作跟踪数据存储）

该FDA 显示所选时间段中每列中项的计数。 从此图表中，可以了解正在进行的工作量和提前期。 正在进行的工作统计未完成的要求。 提前期表示在工作开始后完成要求所需的时间。

累积流关系图

累积流关系图

注意

上下文报表始终使用蓝绿颜色主题。 但是，基于分析的 累积流图小组件 支持选择不同的颜色主题。

为了提供有用的信息，你需要更新工作项的状态，以反映进度。 可以通过开发板快速进行这些更新。

有关使用指南，请参阅 累积流、潜在顾客时间和周期时间指南。

先决条件

  • 访问：
  • 权限： 是 团队管理员 或项目管理员，或者具有授予你的特定 仪表板权限 。
  • 功能启用： 已启用 Boards 。 如果禁用，则不会显示任何工作跟踪分析小组件。 若要重新启用它，请参阅 打开或关闭服务。
  • 任务意识： 请注意本文后面的必需任务和建议的任务。
  • 访问：
  • 权限： 是 团队管理员 或项目管理员，或者具有授予你的特定 仪表板权限 。
  • 功能启用：
    • 已安装 并启用 Analytics。 成为项目集合管理员组的成员，以添加扩展或启用服务。 组织所有者会自动添加到此组。
    • 已启用 Boards 。 如果禁用，则不会显示任何工作跟踪分析小组件。 若要重新启用它，请参阅 打开或关闭服务。

从 Web 门户打开积压工作

  1. 检查是否选择了正确的项目，然后选择板>积压工作。 然后，从团队选择器菜单中选择正确的团队。

    为团队打开“Boards”>“积压工作”(backlog)

    若要选择其他积压工作，请打开选择器，然后选择其他团队或选择“ 查看积压工作目录 ”选项。 或者，在搜索框中输入关键字，以筛选项目的团队积压工作列表。

    选择其他团队

  2. 若要查看产品积压工作上下文报表，请检查是否选择了“敏捷故事”、“基本问题”、“Scrum 积压工作项”或 CMMI 要求作为积压工作级别。 或

    选择产品积压工作级别、积压工作项、情景或要求。

  1. 检查是否选择了正确的项目，然后选择板>积压工作。 然后，从团队选择器菜单中选择正确的团队。

    为团队打开“Boards”>“积压工作”(backlog)

    若要选择其他积压工作，请打开选择器，然后选择其他团队或选择“ 浏览所有积压工作 ”选项。 或者，在搜索框中输入关键字，以筛选项目的团队积压工作列表。

    选择其他团队

  2. 若要查看产品积压工作上下文报表，请检查是否选择了“敏捷故事”、“基本问题”、“Scrum 积压工作项”或 CMMI 要求作为积压工作级别。 或

    选择产品积压工作级别、积压工作项、情景或要求

查看CFD上下文中报表

每个积压工作级别（产品和项目组合积压工作）都可以使用CFD报告。 每个报表都提供交互式控件，以便为每个用户提供感兴趣的视图。

  1. 通过选择 Analytics 打开产品或项目组合积压工作的CFD。

    打开 Analytics

    “正在进行的平均工作”值排除已完成的工作项。

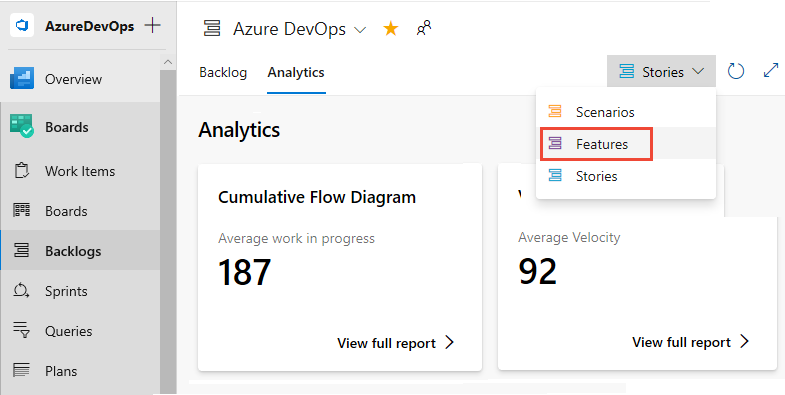

  2. 若要选择项目组合积压工作，请从积压工作选择器菜单中选择它。

    选择产品积压工作级别、积压工作项、情景或要求

  3. 接下来，选择 “查看累积流关系图”的完整报表 。

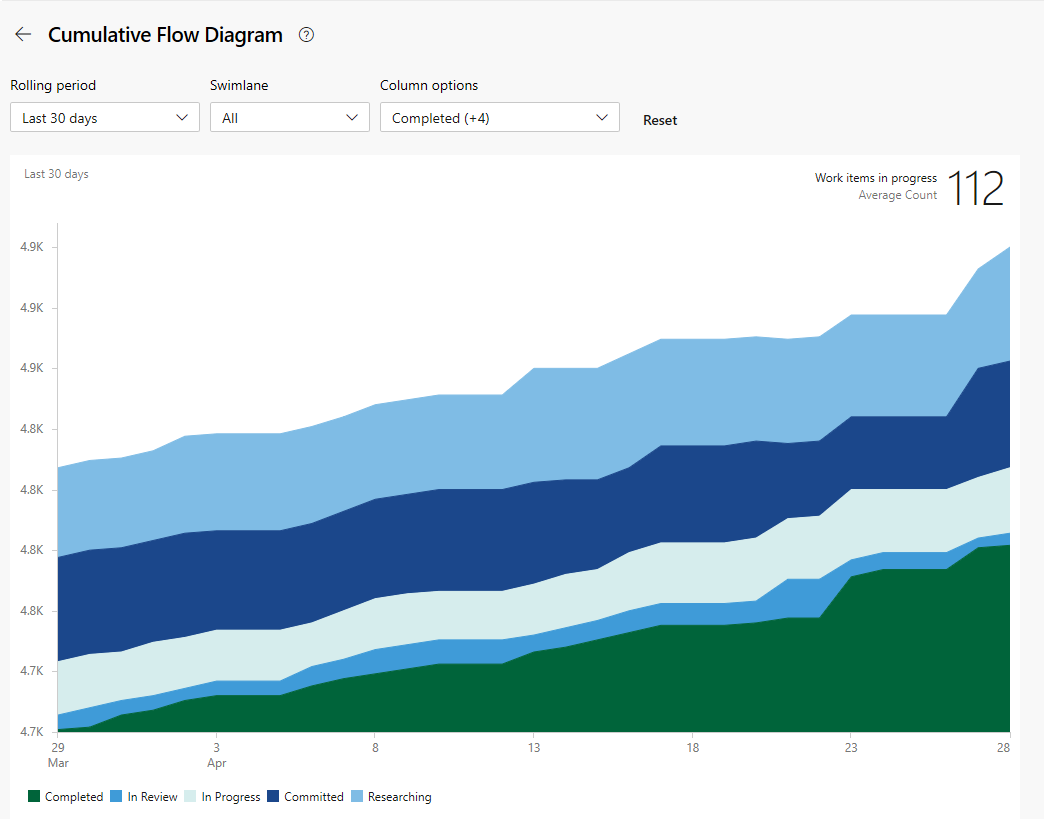

  4. 使用交互式控件选择时间范围、泳道和工作流状态或板列。 可以选择 14 天或最多 180 天的滚动周期。

    将鼠标悬停在某个时间点上可显示处于特定状态的工作项数。 自团队开始跟踪工作以来，累积流程图-平均工时的默认设置包括已完成的工作项。

    例如，7 月 3 日，有 101 个项处于“研究”状态。

    打开 CFD 分析

    你所做的选择仅为你设置，并且会在会话中一直保留，直到你更改它们。

  5. 若要将报表添加到仪表板，请选择操作图标，然后选择“复制到仪表板”。

    分析上下文报表，复制到仪表板

    选择仪表板，然后选择“确定”。

  6. 若要返回到 Analytics 摘要，请选择 后退箭头。

若要打开产品或项目组合积压工作上下文报告，请选择 Boards> 页面右上角的图像。

打开CFD，新建导航

此时会打开该图像以显示较大视图的CFD。

打开的CFD图表

配置CFD上下文报表

每个团队都可以设置其上下文累积流程图的首选项。

  1. 打开要为其配置积压工作级别，然后打开通用配置对话框。 选择齿轮图标。

    打开板设置

    如果你不是团队管理员，则添加为管理员。 只有团队和项目管理员可以自定义版块和CFD图表。

  2. 选择 累积流 并指定团队的首选项。

    开发板，常见配置对话框，累积流

将“累积流图”小组件添加到仪表板

  1. 如果尚未配置开发板，请立即执行此操作。 定义支持工作流进程的列和泳道。

  2. 如果需要固定范围的CFD图表，请确保已 为感兴趣的冲刺定义冲刺迭代 。

  3. 若要向团队仪表板添加一个CFD图表，请参阅 向仪表板添加小组件。 添加累积流图小组件。

    累积流图小组件

  4. 选择 操作图标，然后选择“ 配置 ”选项以打开配置对话框。 修改标题，然后选择要监视的值：

    • 组
    • 积压工作级别
    • 泳道
    • 时间段

    配置FDA 图表

  1. 如果尚未 启用或安装 Analytics，请立即执行此操作。

  2. 如果尚未配置开发板，请立即执行此操作。 定义支持工作流进程的列和泳道。

  3. 如果需要固定范围的CFD图表，请确保已 为感兴趣的冲刺定义冲刺迭代 。

  4. 若要向团队仪表板添加一个CFD图表，请参阅 向仪表板添加小组件。 添加累积流图小组件。

    累积流图小组件

  5. 选择 操作图标，然后选择“ 配置 ”选项以打开配置对话框。 修改标题，然后选择要监视的值：

    • 组
    • 积压工作级别
    • 泳道
    • 时间段

    配置FDA 图表

配置FDA 小组件

  1. 对于连续流图，请选择滚动周期并指定要在图表上查看的天数。

    或者，对于固定范围视图，请选择并指定开始日期。 如果你的团队采用 Scrumban 流程或遵循标准冲刺过程，请选择此视图。

    这两种类型的CFD图表的主要区别是固定范围CFD将提供范围更改的信息（在大多数情况下）。

  2. 选择颜色。 可以通过选择不同的颜色来区分不同团队的CFD。

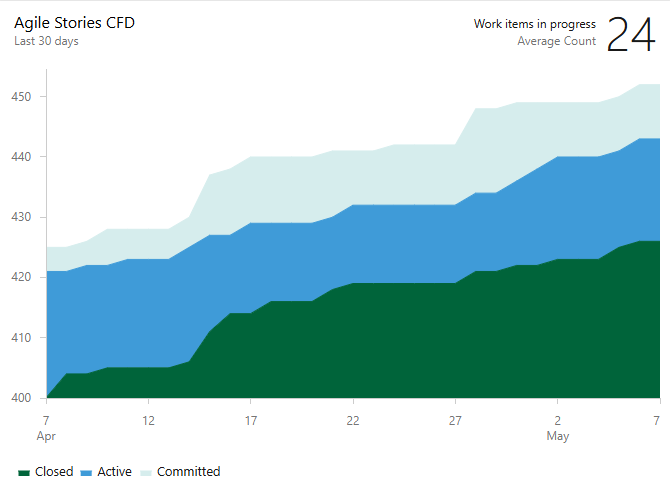

  3. 完成后，选择“保存”。 下图显示了一个显示 30 天数据的示例CFD图表。

    示例CFD图表，滚动 30 天

后续步骤

累积流、提前期和周期时间指南
