使用 Azure Toolkit for IntelliJ 通过 VPN 在 HDInsight 中远程调试 Apache Spark 应用程序

2025-06-22

我们建议通过 SSH 远程调试 Apache Spark 应用程序。有关说明，请参阅使用 Azure Toolkit for IntelliJ 通过 SSH 远程调试 HDInsight 群集上的 Apache Spark 应用程序。

本文提供有关如何在 HDInsight Spark 群集上使用用于 IntelliJ 的 Azure 工具包中的 HDInsight 工具插件提交 Spark 作业，并从台式机远程调试该作业的逐步指导。若要完成这些任务，必须执行以下概要步骤：

创建站点到站点或点到站点 Azure 虚拟网络。本文档中的步骤假设你使用站点到站点网络。
在 HDInsight 中创建属于站点到站点虚拟网络一部分的 Spark 群集。
验证群集头节点与台式机之间的连接。
在 IntelliJ IDEA 中创建 Scala 应用程序，并对它进行配置以进行远程调试。
运行和调试应用程序。

先决条件

Azure 订阅。
HDInsight 中的 Apache Spark 群集。有关说明，请参阅在 Azure HDInsight 中创建 Apache Spark 集群。
Oracle Java 开发工具包。可以从 Oracle 网站安装它。
IntelliJ IDEA。本文使用版本 2017.1。可以从 JetBrains 网站安装它。
Azure Toolkit for IntelliJ 中的 HDInsight 工具。 Azure Toolkit for IntelliJ 中包含了用于 IntelliJ 的 HDInsight 工具。有关 Azure 工具包的安装方法说明，请参阅安装 Azure Toolkit for IntelliJ。
从 IntelliJ IDEA 登录到 Azure 订阅。请遵循使用 Azure Toolkit for IntelliJ 为 HDInsight 群集创建 Apache Spark 应用程序中的说明。
异常解决方法。在 Windows 计算机上运行 Spark Scala 应用程序进行远程调试时，可能会出现异常。 SPARK-2356 中解释了此异常，其原因是 Windows 中缺少 WinUtils.exe 文件。若要解决此错误，必须将 Winutils.exe 下载到某个位置（例如 C:\WinUtils\bin）。添加环境变量 HADOOP_HOME，并将其值设置为 C\WinUtils。

步骤 1：创建 Azure 虚拟网络

遵照以下链接中的说明创建 Azure 虚拟网络，并验证台式机与虚拟网络之间的连接。

步骤 2：创建 HDInsight Spark 群集

我们建议额外在 Azure HDInsight 上创建属于所创建 Azure 虚拟网络一部分的 Apache Spark 群集。请参考在 HDInsight 中创建基于 Linux 的群集中提供的信息。选择在上一步骤中创建的 Azure 虚拟网络作为可选配置的一部分。

步骤 3：验证群集头节点与台式机之间的连接。

获取头节点的 IP 地址。打开群集的 Ambari UI。在群集边栏选项卡中，选择“仪表板”。

在 Apache Ambari 中选择“仪表板”。
在 Ambari UI 中，选择“主机”。

在 Apache Ambari 中选择主机。
此时会显示头节点、工作器节点和 zookeeper 节点的列表。头节点带有 hn* 前缀。选择第一个头节点。

在 Apache Ambari 中找到头节点。
在打开的页面底部的“摘要”窗格中，复制头节点的“IP 地址”和“主机名”。

在 Apache Ambari 中查找 IP 地址。
将头节点的 IP 地址和主机名添加到你想要运行和远程调试 Spark 作业的计算机上的 hosts 文件中。这样，便可以使用 IP 地址和主机名来与头节点通信。

a。以提升的权限打开一个记事本文件。在“文件”菜单中选择“打开” ，并找到 hosts 文件的位置。在 Windows 计算机上，该位置为 C:\Windows\System32\Drivers\etc\hosts。

b. 将以下信息添加到 hosts 文件：
```
# For headnode0
192.xxx.xx.xx nitinp
192.xxx.xx.xx nitinp.lhwwghjkpqejawpqbwcdyp3.gx.internal.cloudapp.net

# For headnode1
192.xxx.xx.xx nitinp
192.xxx.xx.xx nitinp.lhwwghjkpqejawpqbwcdyp3.gx.internal.cloudapp.net
```
在连接到 HDInsight 群集所用 Azure 虚拟网络的计算机中，验证是否能够使用该 IP 地址和主机名 ping 通两个头节点。
按照《使用 SSH 连接到 HDInsight 群集》中的说明，用 SSH 连接到集群头节点。从群集头节点，对台式机的 IP 地址执行 ping 操作。测试是否能够连接到分配给计算机的两个 IP 地址：
- 一个用于网络连接的
- 另一个是 Azure 虚拟网络的地址
针对另一个头节点重复上述步骤。

步骤 4：使用 Azure Toolkit for IntelliJ 中的 HDInsight 工具创建 Apache Spark Scala 应用程序，并对其进行配置以远程调试

打开 IntelliJ IDEA 并创建一个新项目。在“新建项目” 对话框中执行以下操作：

在于 IntelliJ IDEA 中选择新建项目模板。

a。选择“HDInsight”>“Spark on HDInsight (Scala)”。

b. 选择“下一步”。
在接下来显示的“新建项目” 对话框中执行以下操作，并选择“完成”：
- 输入项目名称和位置。
- 在“项目 SDK”下拉列表中，选择“Java 1.8”（适用于 Spark 2.x 群集），或选择“Java 1.7”（适用于 Spark 1.x 群集）。
- 在“Spark 版本”下拉列表中，Scala 项目创建向导集成了 Spark SDK 和 Scala SDK 的适当版本。如果 Spark 群集版本低于 2.0，请选择“Spark 1.x”。否则，请选择“Spark 2.x” 。此示例使用“Spark 2.0.2 (Scala 2.11.8)” 。
选择项目 SDK 和 Spark 版本。
Spark 项目会自动为你创建一个工件。若要查看项目，请执行以下操作：

a。在“文件” 菜单中，选择“项目结构” 。

b. 在“项目结构”对话框中，选择“项目”以查看创建的默认项目。也可以通过选择加号 (+) 来创建自己的项目。

IntelliJ IDEA 项目创建 jar。
将库添加到项目。若要添加库，请执行以下操作：

a。在项目树中右键单击项目名称，并单击“打开模块设置” 。

b. 在“项目结构”对话框中选择“库”，选择 () 符号，并选择“从 Maven”。+

IntelliJ IDEA 下载库。

选项c. 在“从 Maven 存储库下载库” 对话框中，搜索并添加以下库：
- org.scalatest:scalatest_2.10:2.2.1
- org.apache.hadoop:hadoop-azure:2.7.1
从群集头节点复制 yarn-site.xml 和 core-site.xml 并将其添加到项目。使用以下命令来复制文件。可以使用 Cygwin 运行以下 scp 命令，以便从群集头节点复制文件：
```
scp <ssh user name>@<headnode IP address or host name>://etc/hadoop/conf/core-site.xml .
```
由于我们已经将群集头节点的IP地址和主机名添加到桌面上的hosts文件中，因此可以如下使用这些命令：
```
scp sshuser@nitinp:/etc/hadoop/conf/core-site.xml .
scp sshuser@nitinp:/etc/hadoop/conf/yarn-site.xml .
```
若要将这些文件添加到项目，请将这些文件复制到项目树中的 /src 文件夹下（例如）。<your project directory>\src

更新core-site.xml文件以进行以下更改：

a。替换加密的密钥。 core-site.xml 文件包含与群集关联的存储帐户的已加密密钥。在您添加到项目的 core-site.xml 文件中，将加密密钥替换为与默认存储帐户关联的实际存储密钥。有关详细信息，请参阅管理存储帐户访问密钥。

<property>
        <name>fs.azure.account.key.hdistoragecentral.blob.core.windows.net</name>
        <value>access-key-associated-with-the-account</value>
</property>

b. 从 core-site.xml 中删除以下条目：

<property>
        <name>fs.azure.account.keyprovider.hdistoragecentral.blob.core.windows.net</name>
        <value>org.apache.hadoop.fs.azure.ShellDecryptionKeyProvider</value>
</property>

<property>
        <name>fs.azure.shellkeyprovider.script</name>
        <value>/usr/lib/python2.7/dist-packages/hdinsight_common/decrypt.sh</value>
</property>

<property>
        <name>net.topology.script.file.name</name>
        <value>/etc/hadoop/conf/topology_script.py</value>
</property>

选项c. 保存文件。

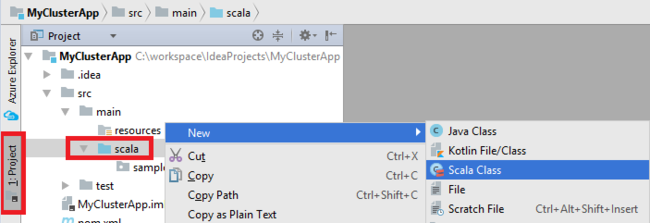

添加应用程序的 main 类。在“项目资源管理器”中，右键单击“src”，指向“新建”，并选择“Scala 类”。

IntelliJ IDEA 选择主类。
在“新建 Scala 类” 对话框中提供名称，在“种类” 对话框中选择“对象” ，并选择“确定” 。

IntelliJ IDEA 新建 Scala 类。

在 MyClusterAppMain.scala 文件中粘贴以下代码。此代码创建 Spark 上下文，并从 executeJob 对象打开 SparkSample 方法。

import org.apache.spark.{SparkConf, SparkContext}

object SparkSampleMain {
    def main (arg: Array[String]): Unit = {
    val conf = new SparkConf().setAppName("SparkSample")
                                .set("spark.hadoop.validateOutputSpecs", "false")
    val sc = new SparkContext(conf)

    SparkSample.executeJob(sc,
                        "wasb:///HdiSamples/HdiSamples/SensorSampleData/hvac/HVAC.csv",
                        "wasb:///HVACOut")
    }
}

重复步骤 8 和 9，添加名为 *SparkSample 的新 Scala 对象。将以下代码添加到此类。此代码从 HVAC.csv（用于所有 HDInsight Spark 群集）中读取数据。它从 CSV 文件中检索第七列只有一个数字的行，并将输出写入群集默认存储容器下的 /HVACOut。

import org.apache.spark.SparkContext

object SparkSample {
    def executeJob (sc: SparkContext, input: String, output: String): Unit = {
    val rdd = sc.textFile(input)

    //find the rows which have only one digit in the 7th column in the CSV
    val rdd1 =  rdd.filter(s => s.split(",")(6).length() == 1)

    val s = sc.parallelize(rdd.take(5)).cartesian(rdd).count()
    println(s)

    rdd1.saveAsTextFile(output)
    //rdd1.collect().foreach(println)
     }
}

重复步骤 8 和 9，添加名为 RemoteClusterDebugging 的新类。用于调试应用程序的 Spark 测试框架由此类实现。将以下代码添加到 RemoteClusterDebugging 类：

    import org.apache.spark.{SparkConf, SparkContext}
    import org.scalatest.FunSuite

    class RemoteClusterDebugging extends FunSuite {

     test("Remote run") {
       val conf = new SparkConf().setAppName("SparkSample")
                                 .setMaster("yarn-client")
                                 .set("spark.yarn.am.extraJavaOptions", "-Dhdp.version=2.4")
                                 .set("spark.yarn.jar", "wasb:///hdp/apps/2.4.2.0-258/spark-assembly-1.6.1.2.4.2.0-258-hadoop2.7.1.2.4.2.0-258.jar")
                                 .setJars(Seq("""C:\workspace\IdeaProjects\MyClusterApp\out\artifacts\MyClusterApp_DefaultArtifact\default_artifact.jar"""))
                                 .set("spark.hadoop.validateOutputSpecs", "false")
       val sc = new SparkContext(conf)

       SparkSample.executeJob(sc,
         "wasb:///HdiSamples/HdiSamples/SensorSampleData/hvac/HVAC.csv",
         "wasb:///HVACOut")
     }
    }

需要注意几个要点：

对于. .set("spark.yarn.jar", "wasb:///hdp/apps/2.4.2.0-258/spark-assembly-1.6.1.2.4.2.0-258-hadoop2.7.1.2.4.2.0-258.jar")，请确保 Spark 程序集 JAR 可在指定路径上的群集存储中使用。
对于 setJars，请指定项目 JAR 的创建位置。通常是<Your IntelliJ project directory>\out\<project name>_DefaultArtifact\default_artifact.jar。

在*RemoteClusterDebugging类中，右键单击test关键字，并选择创建 RemoteClusterDebugging 配置。

IntelliJ IDEA 创建远程配置。
在“创建 RemoteClusterDebugging 配置”对话框中，为配置提供一个名称，然后选择“测试种类”并将其作为“测试名称”。将其他所有值保留默认设置。选择应用，然后选择确定。

创建 RemoteClusterDebugging 配置。
现在，菜单栏中应会显示“远程运行”配置下拉列表。

IntelliJ“远程运行”下拉列表。

步骤 5：在调试模式下运行应用程序

在 IntelliJ IDEA 项目中打开 SparkSample.scala 并在 val rdd1 旁边创建一个断点。在“在为以下对象创建断点”弹出菜单中，选择“line in function executeJob”。

IntelliJ IDEA 添加断点。
若要运行应用程序，请选择“远程运行”配置下拉列表旁边的“调试运行”按钮。

IntelliJ IDEA 选择“调试运行”按钮。

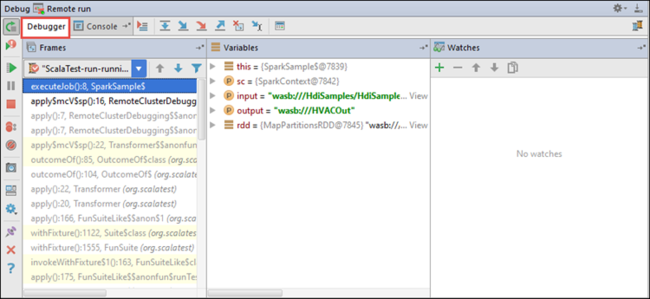

程序执行到达断点时，您会在底部窗格中看到一个“调试器”选项卡。

IntelliJ IDEA 查看“调试程序”选项卡。
若要添加手表，请选择 (+) 图标。

IntelliJ 调试-添加观察变量。

在此示例中，应用程序在创建变量 rdd1 之前就已发生故障。使用这只手表，我们可以查看变量rdd的前五行。选择输入。

IntelliJ 在调试模式下运行程序。

从上图可以看到，在运行时，可以查询海量数据，并调试应用程序的运行情况。例如，在上图显示的输出中，可以看到输出的第一行是标头。基于此输出，可以修改应用程序代码，以根据需要跳过标头行。
现在您可以选择“恢复程序”图标以便继续您的应用程序运行。

IntelliJ IDEA 选择“继续程序”。
如果应用程序成功完成，应会显示类似于下面的输出：

IntelliJ IDEA 调试程序控制台输出。
