Surface Laptop 第 7 版组件反汇编和重新组装

警告

在继续任何维修步骤之前，请先查看一 般安全预防措施 和 电池安全 指南。

重要提示

在开始任何维修之前，请阅读本指南的完整内容。 如果在任何时候你不确定或不舒服地执行维修，如本指南中所述， 请勿 继续。 有关其他支持选项，请联系 Microsoft。

警告

如果不遵循本指南中的说明，使用非Microsoft (非正版) 、不兼容或修改的更换部件，以及/或使用适当的工具，都可能导致产品或其他财产的严重伤害、死亡和/或损坏。

先决条件步骤

在 Surface 设备上开始任何修复之前，应执行本部分中概述的步骤。

• 关闭设备 - 确保设备已完全关闭，并且电池已完全耗尽。 有关指南，请参阅 特定于修复的预防措施和警告 。 释放后，应断开设备与所有电源的连接。

• ESD 防护 - 在打开设备之前，请确保遵循 ESD 防护步骤和一般准则。 有关指南，请参阅 ESD 防护部分 。

• 定位设备 – 为了防止损坏设备，请确保将设备放置在清洁的表面上，没有碎屑。

脚置换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 软 ESD-Safe 垫

主要组件

• 英尺 (请参阅 图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

其他组件 (单独排序)

• 不适用

过程 - 删除 (英尺)

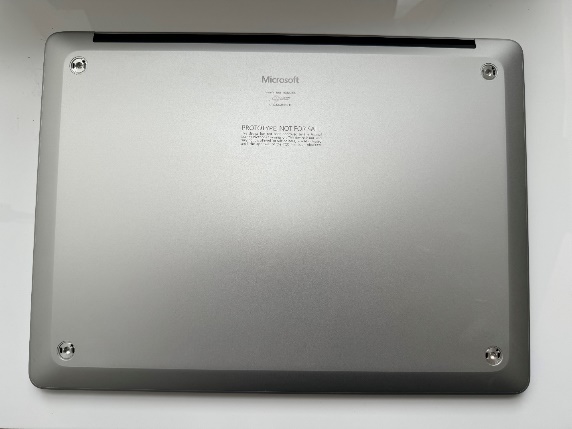

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

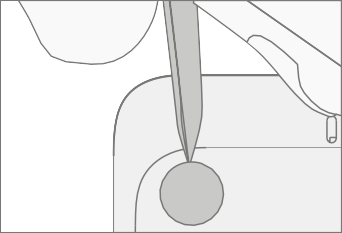

2. 删除脚 - 使用尼龙喷头，小心翼翼地窥探所有四英尺，露出螺丝。



过程 - 安装 (英尺)

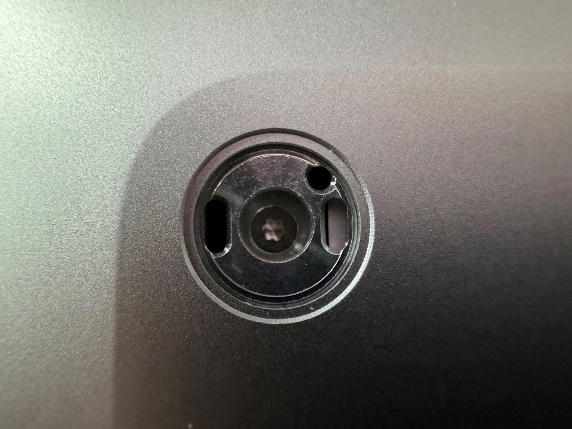

1. 安装英尺 - 将“脚”上的柱子排列到机箱上的匹配孔图案。 按紧，直到脚按到位。 对其他 3 英尺重复此作。



机箱更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

• 设备序列号表示法 - 为维修提供的更换机箱没有序列号。 为了确保客户在将来Microsoft支持案例方面获得最佳体验，建议创建设备序列号的表示法，并在完成维修后将其提供给客户。

必需工具

• 塑料开口选取

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

主要组件

• 机箱 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (机箱)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 拔下机箱螺丝 - 使用 5IP (Torx-Plus) 驱动程序，从脚下卸载 4 颗螺丝中的每颗。

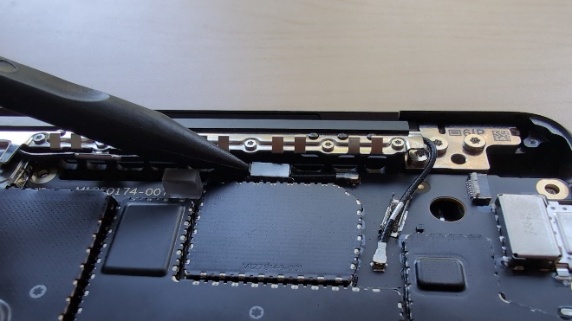

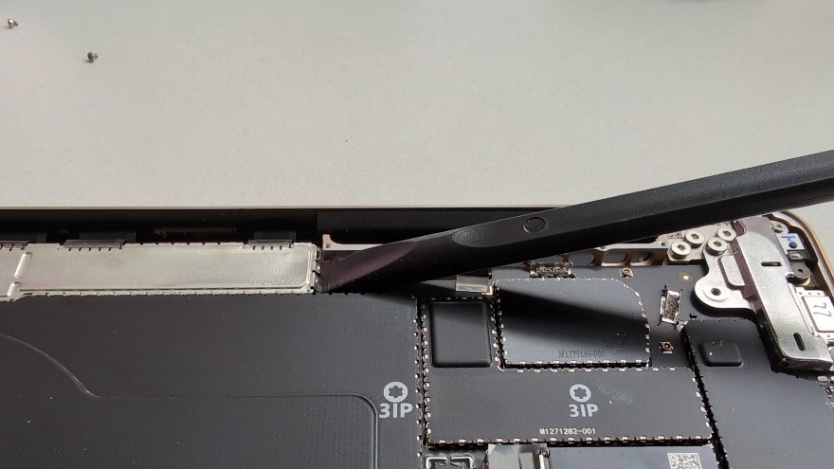

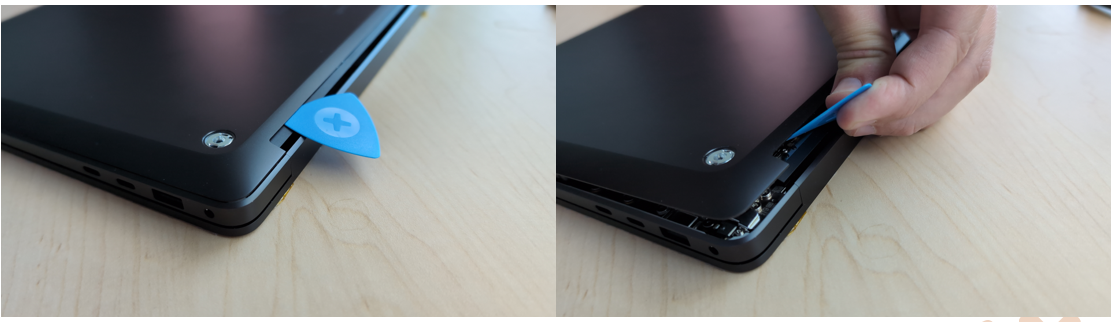

4. 将机箱与设备分开 – 小心地将塑料开口拾取件的尖端插入机箱和键盘组件之间的空间，如下所示。 将塑料开口选取器围绕设备外围移动以创建间隙。 用双手小心地将机箱从设备上抬起，然后将其放在柔软的 ESD-Safe 垫上。



   注意

   不要 从黑色塑料天线上抬起机箱。

过程 - 安装 (机箱)

1. 检查设备中的意外项目 - 通过目视检查设备内部或机箱（如果重新使用）来检查可能存在的任何松散物品。 特别重要的是以下) 标识的磁体 (。

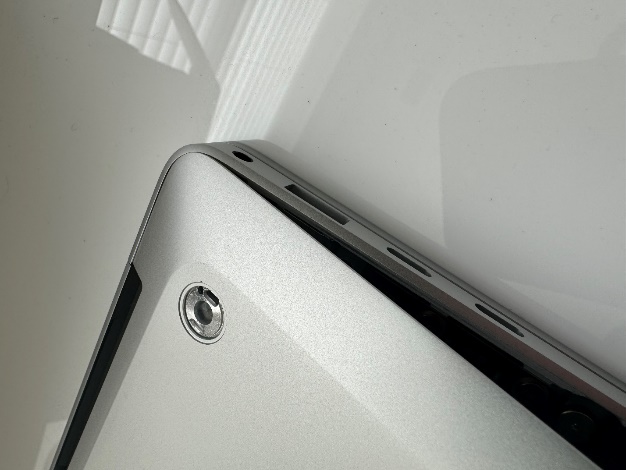

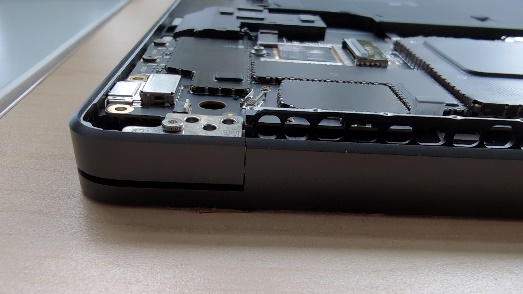

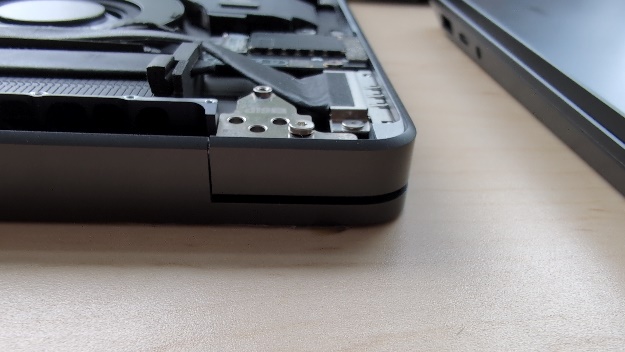

2. 安装机箱 - 使用双手，小心地将机箱的上边缘或下边缘放到设备上，确保将其与上边缘对齐，如下所示。 对齐后，将机箱降低到设备上。 最后，调整机箱的位置，使间隙在四面均匀，并且当将机箱向下按平时，任何一侧都不会捕获。



3. 固定机箱 - 使用 5IP (Torx-Plus) 驱动程序，将 4 颗螺丝安装到机箱的脚井中。 每个螺丝应紧固，直到紧贴，然后再转动45度 (1/8⁾ 完全固定。 边走边调整机箱的位置，确保周边的间隙均匀。

   注意

   安装螺丝时，请确保机箱未卡在凸起上。 根据需要移动机箱以避免这种情况。

4. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

可移动 Solid-State 驱动器更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 可移动 Solid-State 驱动器 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (可移动 Solid-State 驱动器)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除磁带 - 小心剥离并完全取下覆盖可移动 Solid-State 驱动器和相应可接受的磁带。 灰色垫片也将随磁带一起移除。 使用 IPA 清洁可移动 Solid-State 驱动器和插座的顶部表面，以去除任何残留的胶粘剂。

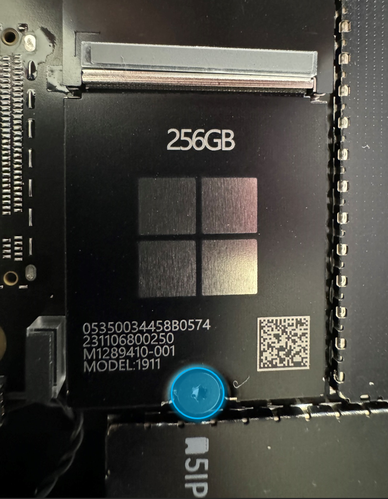

5. 删除可移动 Solid-State 驱动器 – 使用 5IP (Torx-Plus) 驱动程序，拔下螺丝 ( ) 将可移动 Solid-State 驱动器固定在主板上。 将驱动器抬出设备，并将其放在柔软的 ESD-Safe 垫上。



过程 - 安装 (可移动 Solid-State 驱动器)

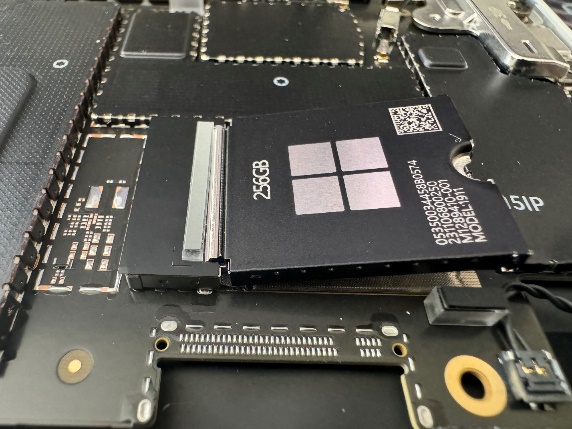

1. 插入可移动 Solid-State 驱动器 – 小心将可移动 Solid-State 驱动器的接头端插入主板上的可接收位置，同时使可移动 Solid-State 驱动器尽可能接近水平。

   注意

   将可移动 Solid-State 驱动器固定到主板时，请确保扬声器线不会被卡住或被困。

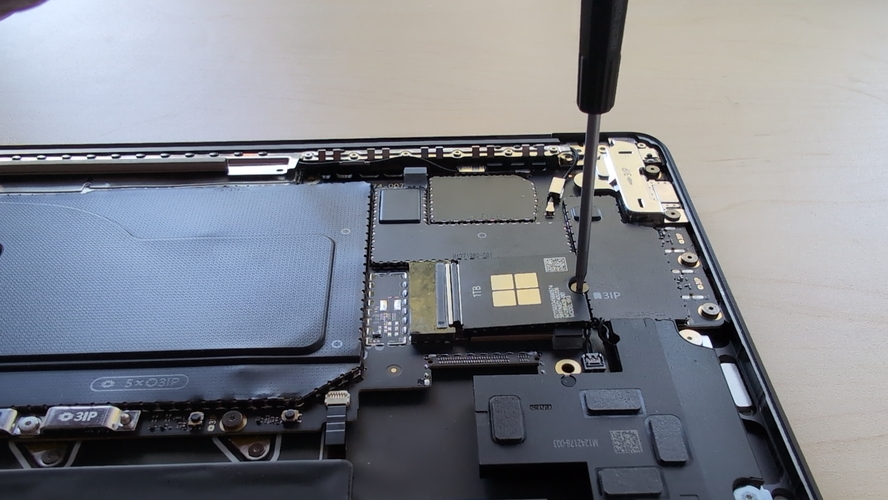

2. 安装可移动 Solid-State 驱动器螺丝 - 使用 5IP (Torx-Plus) 驱动程序，安装 1 个新的 rSSD 螺丝 ( ) ，直到螺丝紧贴。 然后将螺丝再旋转 45 度 (1/8^次) ，直到螺丝完全固定。

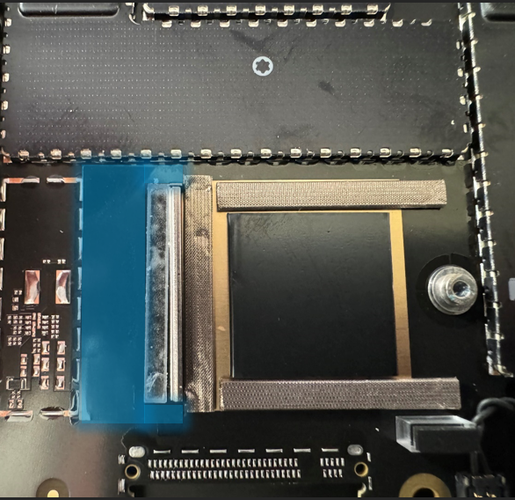

3. 在主板插座上安装黑色磁带 – 小心地将新胶带放在插座上，确保胶带上的切口与插座上凸起的法兰的形状相匹配。

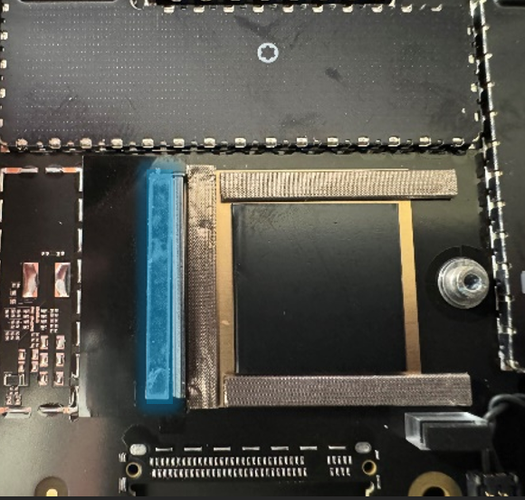

4. 安装空格键 – 将新的垫片放在黑色胶带的顶部，平行并尽可能靠近连接器插座上的银法兰。 确保分隔符一端的点指向显示铰链，并且间隔条与银色法兰一起以长度居中。



5. 安装机箱 - 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

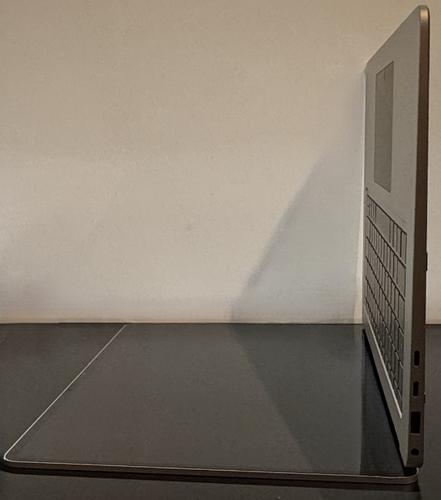

6. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

7. 对设备进行图像处理 - 使用包含适用于你的型号的最新 Surface BMR 的 USB 驱动器重新安装作系统和所有驱动程序/固件。 请参阅 Surface Software Tools - 诊断、校准、故障排除和支持 部分，获取有关如何获取和安装最新映像的说明的链接。

8. 运行 Surface Diagnostic Toolkit (SDT) - 安装 Windows 并坐在桌面上后，插入包含 SDT 的 USB 驱动器并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

9. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

10. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

电池更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

警告

在处理电池之前，作员必须取下所有珠宝，戴上手套和安全眼镜，并在发生任何电池事件时准备一桶沙子。

警告

如果发生电池事件，请将整个设备浸入沙子中。 请勿 尝试拾取设备。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

• 4 加仑桶

• 2.0 加仑清洁沙

主要组件

• 电池 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1266593螺丝 x 2 (电池 FPC 支架)

  • M1272782螺丝 x 8 (电池)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 准备 (电池)

重要提示

本部分仅适用于更换电池的情况。 如果电池正在重用，则不需要此部分。

1. 连接 USB – 将 USB 与 Surface Diagnostic Toolkit (SDT) 加载到正在修复的设备上的可用 USB 端口连接。

2. 开机设备 – 将电源连接到设备。 按设备上的电源按钮打开设备电源。 在继续作之前，允许它启动到 Windows 桌面。

3. 启动 SDT - 在 Windows 桌面中，使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

4. 运行电池修复 (设置) – 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 运行 电池修复 (安装程序) 将设备置于修复模式。 按照屏幕上的所有说明进行作，并在出现提示时允许设备关闭。 断开电源连接并移除 U 盘，然后再继续作。

过程 - 移除 (电池)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

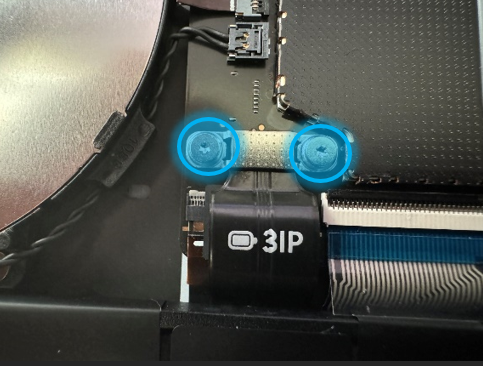

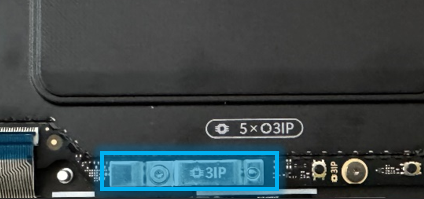

5. 移除电池连接器金属支架 - 使用 3IP (Torx-Plus) 驱动程序，拔下 2 颗螺丝 ( ) 将金属支架固定在主板上。 将金属支架抬出设备，露出电池 FPC。

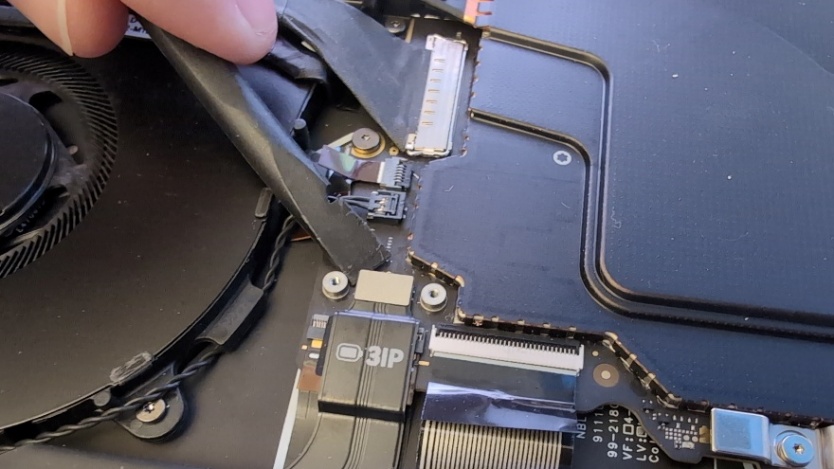

6. 断开电池 FPC 的连接 - 使用一个尼龙喷头，从连接器的一侧从主板上窥探电池 FPC 连接器。

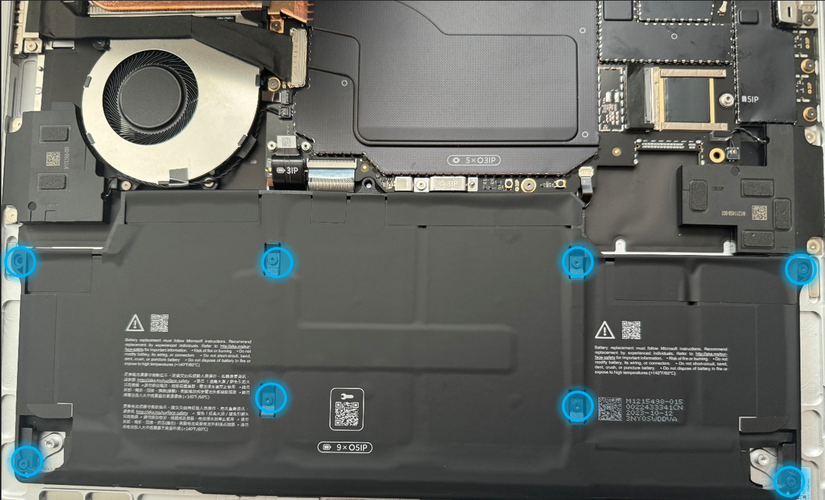

7. 拔下电池螺丝 - 使用 5IP (Torx-Plus) 驱动程序，) 固定电池 ( 8 颗螺丝。

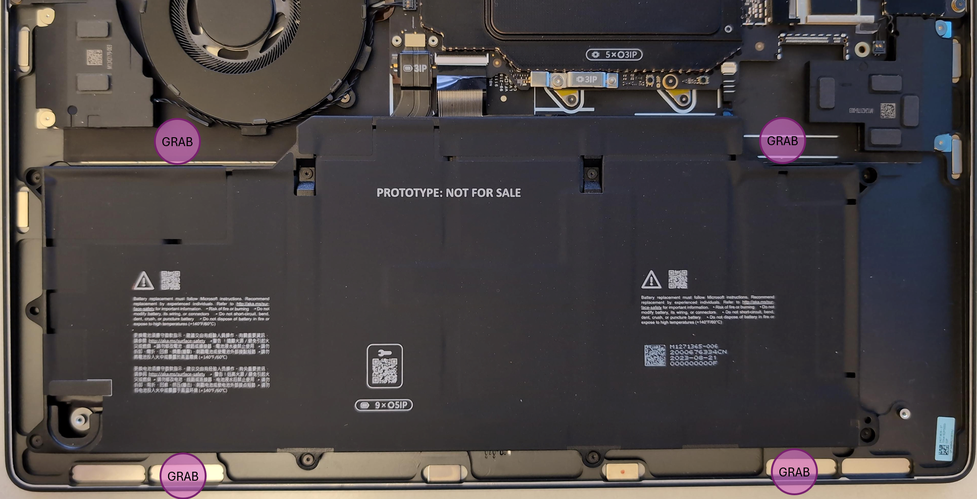

8. 从设备中取出电池 - 用双手抓住下面标识的四个点处的电池，然后小心地将电池从设备中取出。 将电池放在干净的 ESD-Safe 垫上，没有任何碎片。



警告

仅通过塑料框架处理电池。 弯曲、扭曲或影响电池可能会损坏电池、设备和/或造成严重人身伤害或财产损失。 处理电池时，始终使用两只手。

重要提示

将电池放在电池无法意外接触或损坏的位置。 请勿 将任何内容放在电池顶部。

重要提示

处理电池时，请确保根据当地法律进行回收。

重要提示

主板模块和电池对 ESD 非常敏感，很容易损坏。 在对这些部件执行任何工作之前，确保正确接地至关重要。

警告

在电池事件中，将整个设备浸入装满 2.0 加仑清洁沙子的 4 加仑桶中。 确保整个设备已淹没。 请勿 尝试拾取设备。

过程 - 安装 (电池)

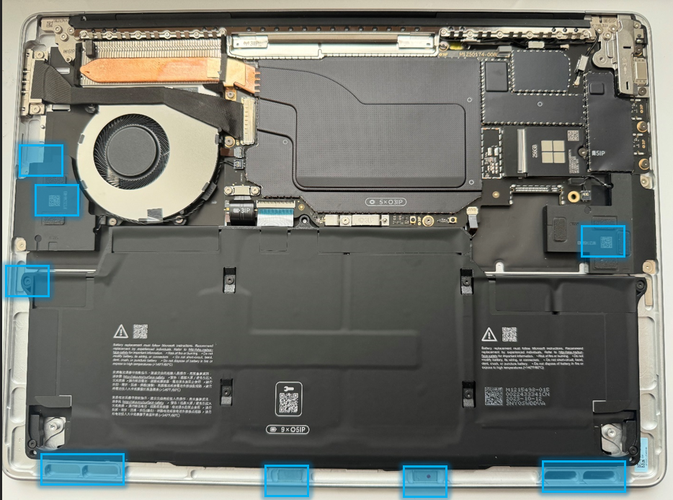

1. 预安装设备检查 - 检查设备内部是否有可能存在的任何松散物品。

   1. 检查并移除磁体可能吸引的任何异物。

   2. 特别注意内部边缘周围的磁化区域。

   3. 验证所有已删除的螺丝都已考虑在内，并且未在设备中错放。

   4. 松动的螺丝不应存储在桶的磁区上。

   重要提示

   验证电池状况。 必须更换 Lithium-Ion 电池检查部分指出的任何损坏的电池。

2. 插入电池 - 使用附加的循环，小心地将电池降低到新设备中。

   重要提示

   仅处理带有附加塑料环的新电池。 如果重用电池，请按照电池移除说明中的指示通过帧处理。 弯曲、扭曲或影响电池可能会损坏电池、设备和/或造成严重人身伤害或财产损失。 处理电池时，始终使用两只手。

3. 安装电池螺丝 - 使用 5IP 螺丝刀，安装 8 个电池框架螺丝 ( ) ，直到螺丝刚刚贴紧，然后再用 45 度 (1/8⁾ 。

   重要提示

   不要过紧电池架或电池上的螺丝。 如果框架破裂，则不得使用电池。

4. 组装电池 FPC 和 FPC 支架 - 将电池 FPC 组装到主板。 使用 3IP (Torx-Plus) 驱动程序，安装 2 个 FPC 支架螺丝 ，直到螺丝紧贴。 将每个螺丝再旋转 45 度 (1/8^次) ，直到完全固定。

5. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

6. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

过程 - 完成 (电池)

1. 开机设备 - 将电源连接到设备并打开电源，直到它到达 Windows 桌面。

2. 连接 USB – 将 USB 与 Surface Diagnostic Toolkit (SDT) 加载到正在修复的设备上的可用 USB 端口连接。

3. 启动 SDT - 在 Windows 桌面中，使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

4. 允许电池充电 - 将设备连接到电源后，允许电池充电，直到 Windows 中的电池图标读取至少 50% 的剩余电池电量。

5. 运行电池身份验证 - 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 选择 “电池修复 (验证) 工具，并按照屏幕上的提示作，直到成功完成身份验证。

   重要提示

   电池身份验证需要稳定的 Internet 连接和最新版本的 Surface 管理扩展。 如果电池验证工具失败或未正确检测到，请安装 Surface 管理扩展，重启设备，然后通过新的 Internet 连接重试。 如果故障仍然存在，请联系Microsoft 支持部门。

6. 运行 Surface Diagnostic Toolkit (SDT) -运行所有诊断，确保设备在继续作之前按预期运行。

7. 安装英尺 – 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

音频插孔更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 6IP (Torx-Plus) 驱动程序

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 音频插孔 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1265600螺丝 x 1 (铰链 & 底盘)

  • M1212080螺丝 x 2 (音频插孔桥)

  • M1263960螺丝 x 1 (音频插孔)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (音频插孔)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

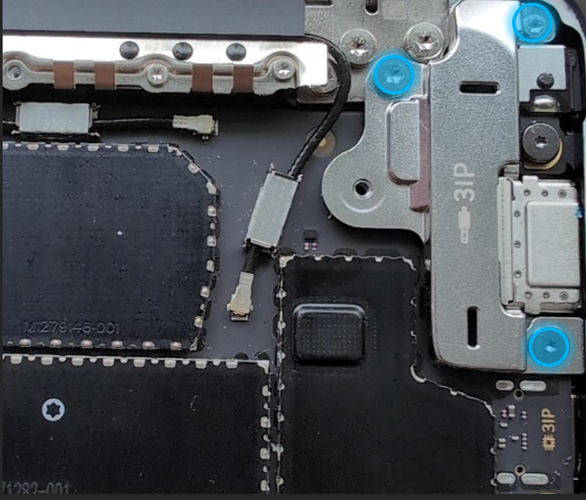

5. 删除音频插孔桥 – 使用 3IP (Torx-Plus) 和 6IP (Torx-Plus) 驱动程序，拔下固定音频插孔桥内部的 3 颗螺丝。 从设备中抬出音频插孔桥。



6. 删除音频插孔 –

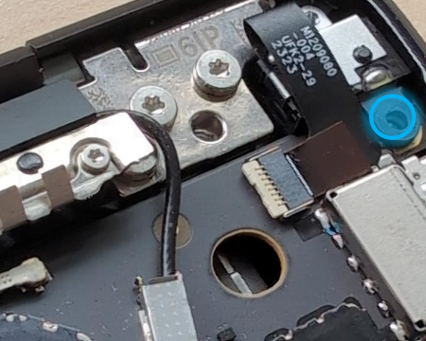

   1. 使用 3IP (Torx-Plus) 螺丝刀，拔下将音频插孔固定到主板的 1 个螺丝。



7. 使用一个尼龙喷头，翻转主板上的闩锁以脱离音频插孔 FPC 上的锁。 从主板上的连接器中取出音频插孔 FPC。

8. 将音频插孔抬出设备。

过程 - 安装 (音频插孔)

1. 安装音频插孔 –

   1. 将音频插孔置于主板上的位置。

   2. 确保主板插座上的闩锁处于垂直位置。

   3. 将音频插孔 FPC 插入插座，然后向下翻转闩锁。

   4. 使用 3IP (Torx-Plus) 驱动程序安装新的音频插孔螺丝 () ，直到保持舒适。 然后将螺丝再旋转 45 度 (1/8^次) ，直到完全固定。

2. 安装音频插孔桥 - 将以前删除的音频插孔安装到音频插孔上方的位置。 使用 3IP (Torx-Plus) 和 6IP (Torx-Plus) 驱动程序， (2 x 安装 3 个新螺丝 , 所有螺丝都应收紧，直到紧贴，然后再转动45度 (1/8⁾ ，直到完全固定。

3. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

4. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

5. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

6. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

7. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

8. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

右扬声器替换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 右扬声器 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1211914螺丝 x 2 (扬声器)

  • M1167842磁带 x 1 (右扬声器磁带)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除右扬声器 ()

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

5. 删除扬声器磁带 – 取下胶带并用 IPA 清洁表面，以去除任何残留的胶带。

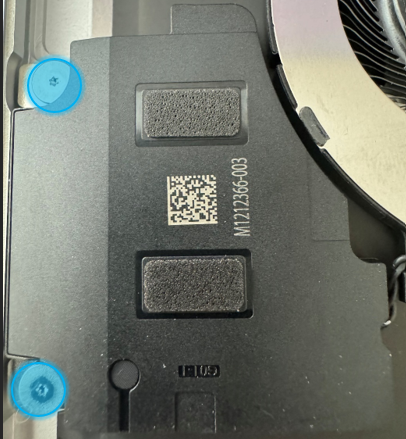

6. 拔下右扬声器螺丝 - 使用 3IP (Torx-Plus) 驱动程序来移除固定右扬声器 (在设备) 机箱时位于左侧的 2 颗螺丝。



7. 删除右扬声器 - 从机箱中取出右扬声器，并取消电缆的布线。 若要从主板上拔下连接器，请在无线设备上垂直向上拉，直到连接器释放为止。

过程 - 安装 (右扬声器)

1. 安装右扬声器 - 将新的右扬声器放入机箱中。 使用 3IP (Torx-Plus) 驱动程序安装 2 个新螺丝。 所有螺丝都应安装，直到刚刚舒适，然后旋转另一个 45- degress (1/8^第) 轮，直到完全固定。

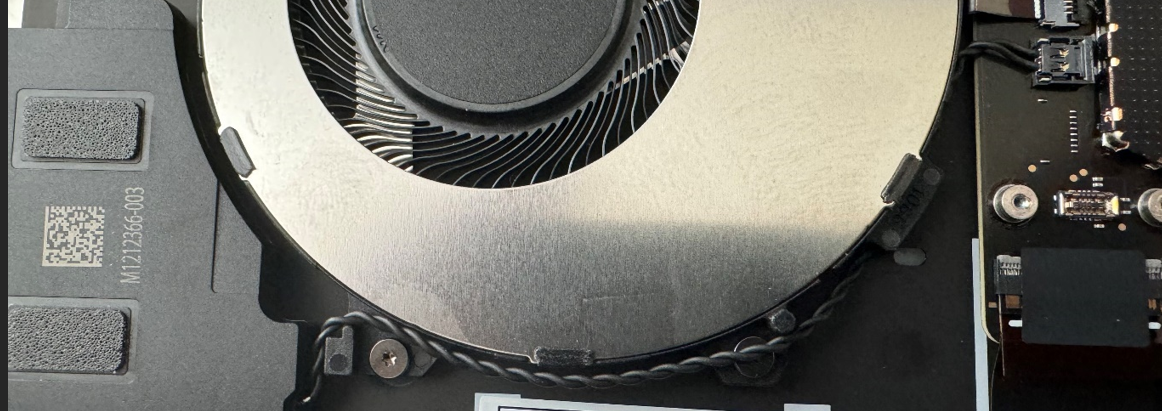

2. 路由并连接右扬声器线路 – 路由右扬声器线路，如下所示。 垂直按，将扬声器连接器安装到主板上的插座中，直到感觉到卡合。

   注意

   如果连接器的方向正确，则连接器将具有 2 个可见的金触点。

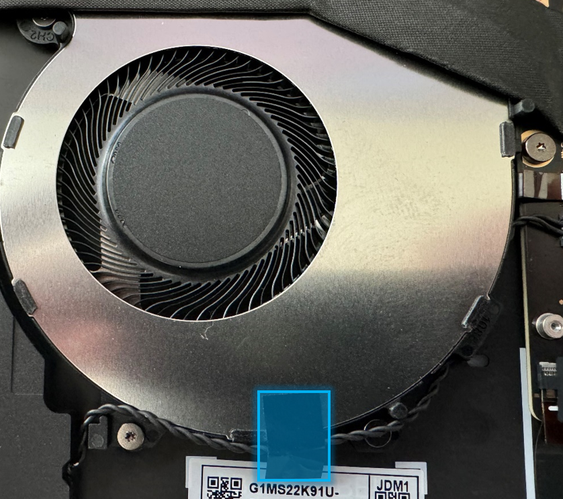

3. 放置新的扬声器磁带 - 将新的磁带放在扬声器线上，如下所示。



4. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

5. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

6. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

7. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

8. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

9. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

左扬声器替换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 右扬声器 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1211914螺丝 x 2 (扬声器)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除左扬声器 ()

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

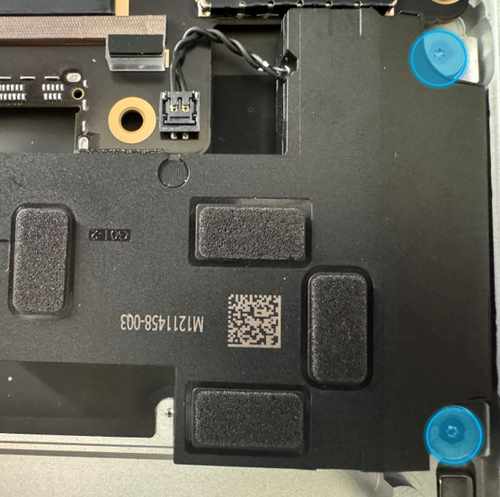

5. 拔下左扬声器螺丝 - 使用 3IP (Torx-Plus) ，将位于设备右侧的 2 颗螺丝固定在设备的右侧，固定到机箱上。

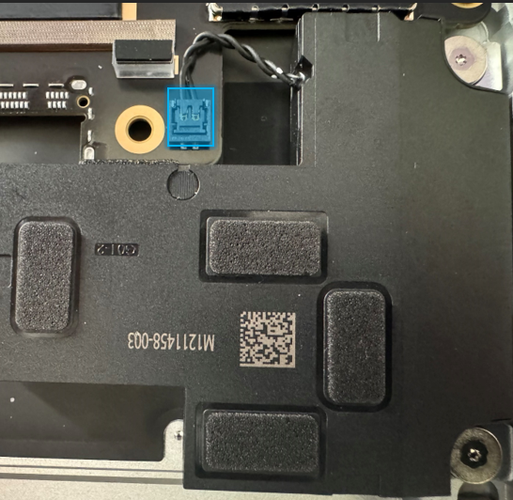

6. 删除左侧扬声器 - 从机箱中删除左侧扬声器。 若要从主板上拔下连接器，请垂直向上拉起电线，直到接头释放。

过程 - 安装 (左扬声器)

1. 安装左扬声器 – 将新的左扬声器放入机箱。 使用 3IP (Torx-Plus) 驱动程序安装 2 个新螺丝。 所有螺丝都应安装到紧贴，然后再旋转45度 (1/8⁾ ，直到完全固定。

2. 连接左扬声器 - 垂直按，将扬声器接头插入主板上的可接受器，直到感觉到卡合。

   注意

   如果连接器的方向正确，则连接器将具有 2 个可见的金触点。



3. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

4. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

5. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

6. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

7. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

8. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

Micro SD 读取器更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• Micro SD (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1235998螺丝 x 2 (Micro SD)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (Micro SD 读取器)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

5. 断开 Micro SD 读取器电缆 – 使用一个尼龙喷头，翻转 Micro SD 读取器板上的闩锁并断开连接器的连接。

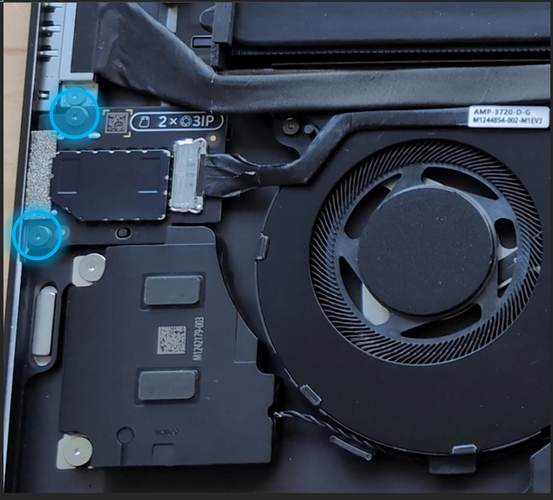

6. 删除 Micro SD 读取器 – 使用 3IP (Torx-Plus) 驱动程序，拔下将 Micro SD 读取器固定到机箱中的 2 颗螺丝，并将 Micro SD 读取器抬出设备。



过程 - 安装 (Micro SD 读取器)

1. 安装 Micro SD 读取器 –

   1. 小心地将新的 Micro SD 读取器放入设备机箱中。

   2. 验证读取器是否与设备机箱外部的开口对齐。

   3. 使用 3IP (Torx-Plus) 驱动程序， () 安装 2 个新螺丝，直到紧贴，然后相互旋转 45 度 (1/8⁾ 直到完全固定。



2. 连接微型 SD 读取器电缆 - 将 Micro SD 读取器电缆插入 Micro SD 读取器板上的插座，然后关闭闩锁。 如果接头插入正确，并且闩锁完全关闭，则应有一个舔。

3. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

4. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

5. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

6. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

7. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

8. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

显示程序集替换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 6IP (Torx-Plus) 驱动程序

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 显示程序集 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1265600螺丝 x 8 (铰链 & 底盘)

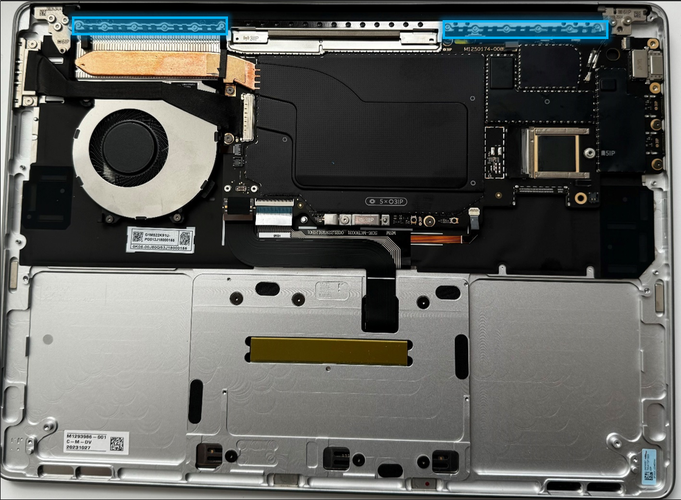

  • M1274578螺丝 x 12 (天线)

  • M1212080螺丝 x 1 (音频插孔桥)

  • M1263960螺丝 x 2 (音频插孔)

  • M1235995螺丝 x 1 (主板)

  • M1265416屏蔽 x 2 (同轴电缆盖)

  • M1271924 防护板 x 1 (T3 防护)

  • M1288973泡沫 x 1 (T3 盾牌泡沫 #1)

  • M1288974泡沫 x 1 (T3 盾牌泡沫 #2)

  • M1291196磁带 x 1 (显示程序集 FPC 磁带)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 准备 (显示程序集)

重要提示

本部分仅适用于要替换 Display 的实例。 如果“显示”正在重用，则不需要此部分。 如果“显示”因损坏或故障而不可用，请将外部监视器连接到设备以执行这些步骤。

1. 连接 USB – 将 USB 与 Surface Diagnostic Toolkit (SDT) 加载到正在修复的设备上的可用 USB 端口连接。

2. 开机设备 – 将电源连接到设备。 按设备上的电源按钮打开设备电源。 在继续作之前，允许它启动到 Windows 桌面。

3. 启动 SDT - 在 Windows 桌面中，使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

4. 运行触摸显示设置 - 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 运行 触控显示 (安装程序) 工具，为设备准备更换显示器。 按照屏幕上的所有说明进行作，并在出现提示时允许设备关闭。 断开电源连接并移除 U 盘，然后再继续作。

过程 - 删除 (显示程序集)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

5. 删除音频插孔 - 有关详细说明，请参阅本文档) 过程 - 删除音频 插孔 (部分。

6. 删除天线 -

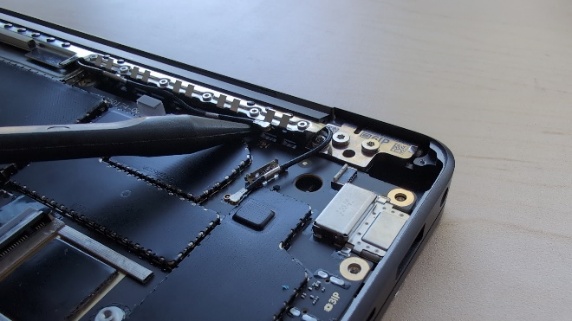

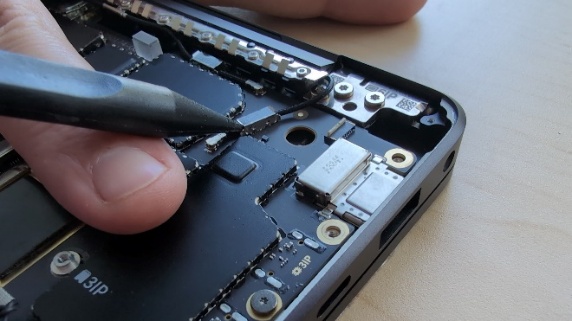

   1. 使用一个尼龙喷洒， 窥探 2 同轴电缆盖。

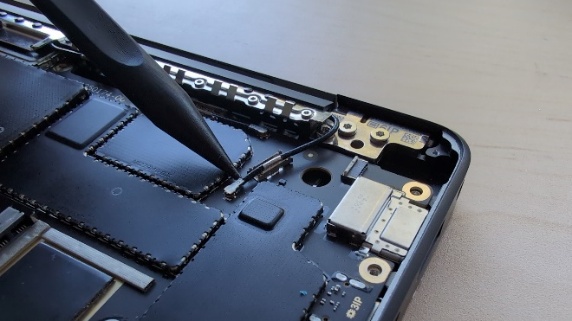

2. 使用一个尼龙喷头，断开 2 个同轴电缆的连接。





3. 使用 3IP (Torx-Plus) 驱动器，从天线上取下 11 颗螺丝。



4. 将天线从机箱中抬出。

7. 取下 T3 防护盖 -

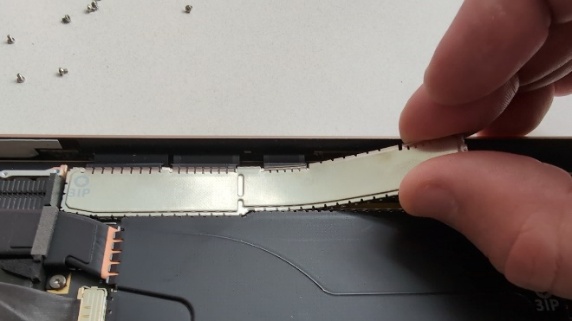

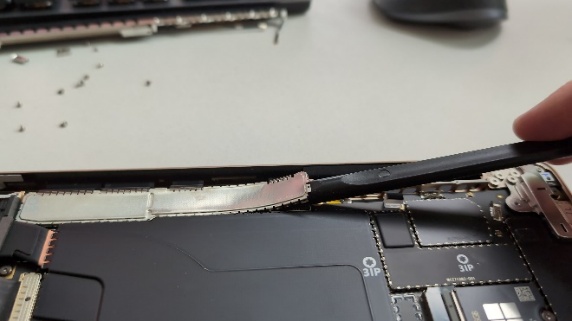

   1. 使用尼龙喷洒，从右边缘开始窥探 T3 盾盖。



   注意

   拔下 T3 防护板旁边的主板螺丝可以更好地移除防护板。

2. 在盾牌下滑动尼龙喷洒器，从右向左移动。 当你向左工作时，暂停和向下移动防护罩，因为防护罩将卡在其闩锁上。





   注意

   确保防护罩在移除过程中不会损坏显示器 FPC。

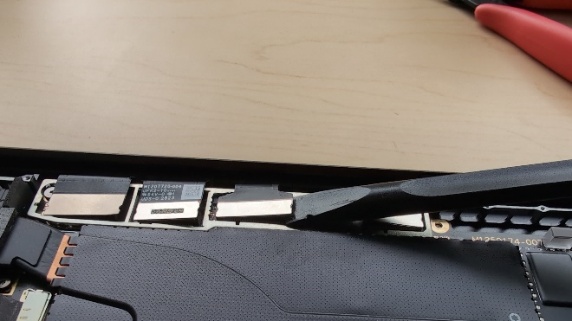

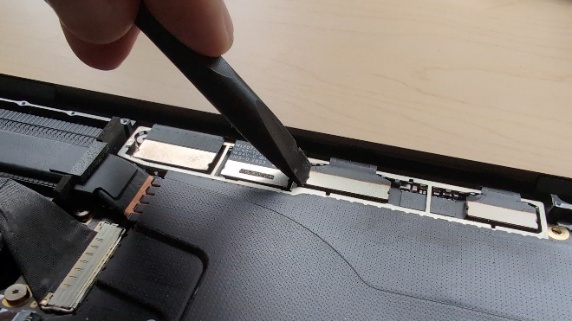

8. 断开显示程序集 FPC 的连接 - 使用一个尼龙喷头，从一侧窥探连接器，并轻轻地挥动它们。 如果连接器在启动时开始提供阻力，请轻轻地将被启动的边缘向下推。

   注意

   如果连接器开始产生阻力，请不要强制连接线。 将连接线摇回到另一个方向以移除。





9. 重新定位设备 -

   1. 打开显示程序集到 90 度。

   2. 将显示程序集的背面放在 ESD-Safe 垫上，屏幕和键盘朝上。

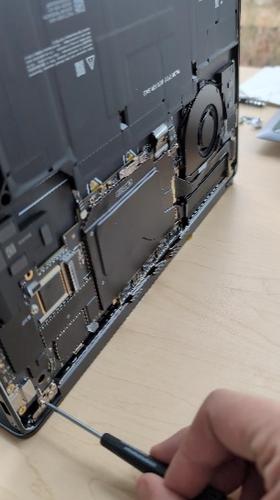

10. 拔下左铰链螺丝 - 一 只手仍握住设备，使用 6IP (Torx-Plus) 驱动程序来移除左铰链上的 3 颗螺丝。



11. 取下右铰链螺丝 - 一只手仍握住设备，使用 6IP (Torx-Plus) 驱动程序来移除右侧铰链上的 4 颗螺丝。

12. 从设备中删除显示程序集 - 小心地从显示程序集中抬起机箱。 将显示程序集放在 ESD-Safe 垫上。

过程 - 安装 (显示程序集)

1. 东方显示程序集 – 将新显示程序集的背面放在 ESD 垫上，每个铰链都设置为 90 度角。

2. 安装新的显示程序集 - 小心地将铰链与设备机箱上的数据包对齐。

   重要提示

   确保机箱不会影响显示器装配玻璃。

3. 预紧右铰链螺丝 - 使用 6IP (Torx-Plus) 驱动程序，安装 4 个新的右侧铰链螺丝 ( ) 并收紧，直到它刚刚舒适。

4. 预紧左铰链螺丝 - 使用 6IP (Torx-Plus) 驱动程序，安装 3 个新的左侧铰链螺丝 ( ) 并收紧，直到紧贴。

5. 检查对齐方式 -

   1. 关闭设备。

   2. 松开所有 8 个铰链螺丝 90 度 (1/4^次) 。

   3. 调整对齐方式，直到显示程序集和机箱之间的间隙尽可能均匀。





6. 收紧左铰链上的 1 个螺丝，直到紧贴。 调整到右侧，以便机箱表面与显示程序集齐平。

7. 紧紧右铰链上的 1 个螺丝。 松开左铰链上紧固的螺丝。 调整左侧，使机箱表面与显示程序集齐平。

8. 根据需要重复，直到左右间隙均匀且背面齐平。

9. 收紧所有铰链螺丝 - 拧紧所有 7 个铰链螺丝，直到它们舒适，然后再收紧 90 度 (1/4 转) ，以确保它们牢固固定。

10. 将显示程序集 FPC 连接到主板 - 将显示模块电缆连接到主板上的插座。

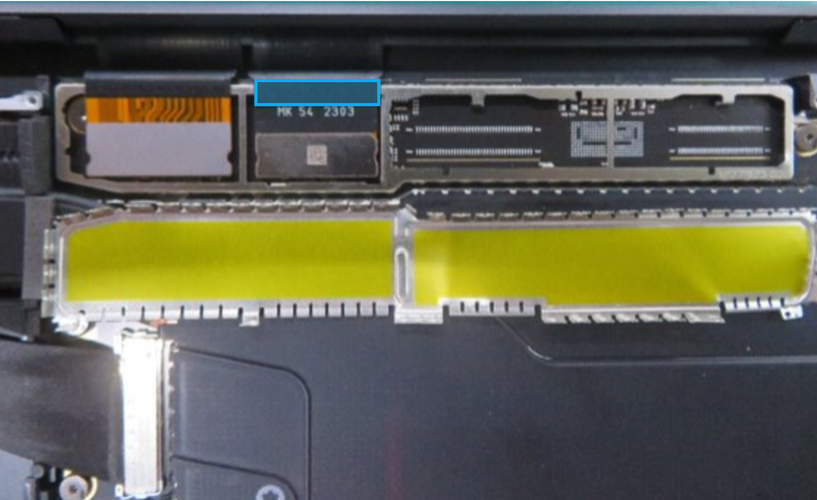

11. 放置显示程序集 FPC 磁带 – 将显示程序集 FPC 磁带放入显示程序集 FPC，如下所示。

    重要提示

    磁带应仅应用于显示程序集 FPC。



12. 根据需要安装 T3 防护泡沫 () –

1.  If the Display Assembly being installed has 2 FPCs, inspect the
    shield fence for foams. If the foams aren't present, install
    the supplied foams as shown.

:::image type="content" source="./images/Laptop7/LT7Repair/media/t3-foam.png" alt-text="A close up of a device":::

2. 如果安装的显示程序集有 4 个 FPC，请检查屏蔽围栏是否有泡沫。 应移除防护栏上的任何泡沫。

   重要提示

   新的显示程序集将只有 2 个 FPC。 主板上的剩余 2 个连接将保持为空。 这是设计使然。

3. 安装主板螺丝 - 使用 3IP (Torx-Plus) 驱动程序，安装 1 个新的主板螺丝 ( ) ，直到紧贴和就座，然后旋转另一个 45 度 (1/8^第) ，直到完全固定。

4. 安装天线 –

   1. 安装以前移除的天线。 使用 3IP (Torx-Plus) 驱动程序， () 安装 12 个新螺丝。 所有螺丝都应安装到紧贴，然后再旋转45度 (1/8⁾ ，直到完全固定。



5. 将 2 根同轴电缆与插槽对齐，然后向下按，直到感觉到一声啪啪声，从而将 2 根同轴电缆连接到主板。

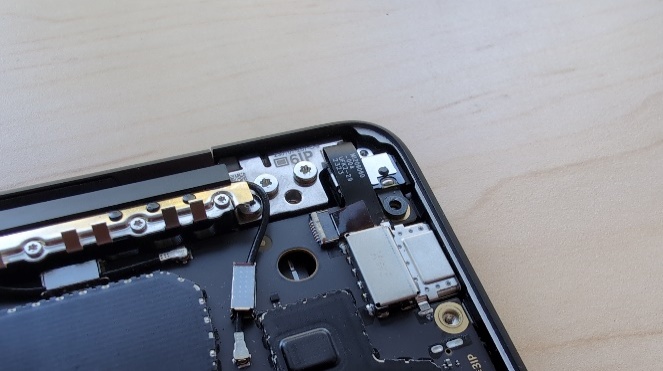

6. 通过同轴电缆将 2 个新的同轴电缆盖安装在主板上。 对齐并按到位，直到感觉到单击。



7. 安装音频插孔 – 有关详细说明，请参阅本文档 ) 的过程 - 安装 (音频插孔 部分。

8. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

9. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

10. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

过程 - 完成 (显示程序集)

重要提示

本部分仅适用于要替换 Display 的实例。 如果“显示”正在重用，则不需要此部分。 如果“显示”因损坏或故障而不可用，请将外部监视器连接到设备以执行这些步骤。

1. 连接 USB – 将 USB 与 Surface Diagnostic Toolkit (SDT) 加载到正在修复的设备上的可用 USB 端口连接。

2. 启动 SDT - 在 Windows 桌面中，使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

3. 运行触摸显示校准 - 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 运行 触摸显示器 (校准) 工具来校准新的显示器。 按照屏幕上的所有说明进行作，并在出现提示时允许设备重启。

   重要提示

   如果校准失败，请重新启动设备，然后再次尝试。 如果故障仍然存在，则显示可能出现故障，需要更换。

4. 启动 SDT - 设备重新启动并位于 Windows 桌面后，请使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

5. 运行 Surface Diagnostic Toolkit (SDT) -运行所有诊断，确保设备在继续作之前按预期运行。

6. 安装英尺 – 有关安装英尺的步骤，请参阅 脚部更换 。

Surface Connect 更换

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 异丙醇 (91% 或更高)

• 清洁棉签

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• Surface Connect (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1277572螺丝 x 2 (Surface Connect)

  • M1301902 PSA x 1 (Surface Connect & 风扇)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 Surface Connect) (

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

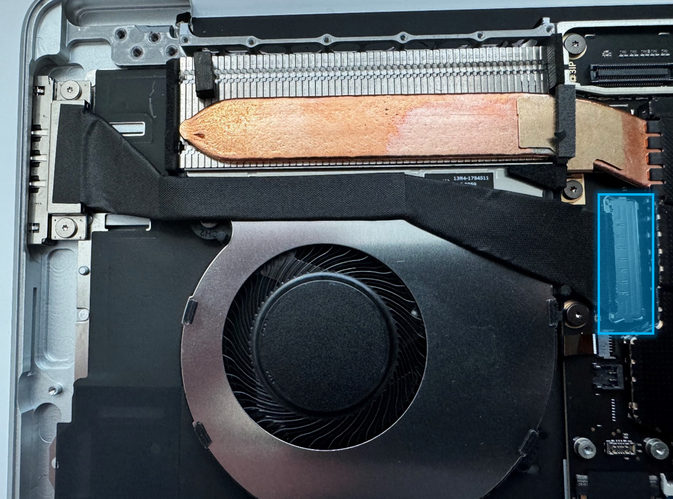

5. 断开 Surface Connect 连接器的连接 - 使用尼龙喷头翻转主板上的闩锁，并断开 Surface Connect 连接器与主板的连接。

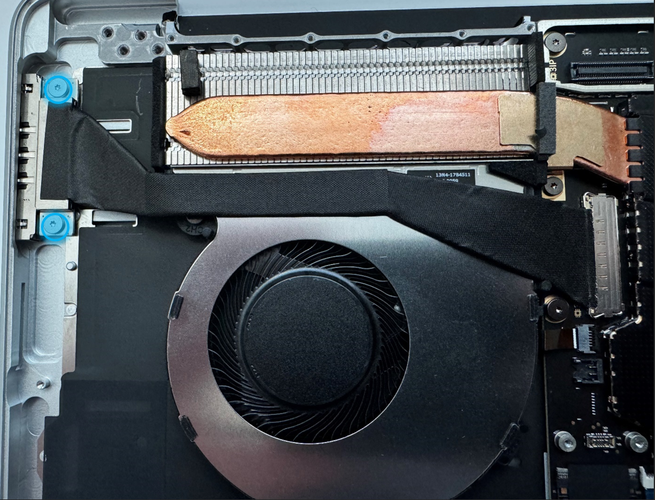

6. 拔下 Surface 连接电缆 - 使用 3IP (Torx-Plus) 驱动程序，拔下用于固定 Surface Connect 端口到主板的 2 颗螺丝。 将电缆从设备中抬出，并将其放在 ESD-Safe 垫上。



7. 去除残留胶粘剂 - 在风扇) 的 Surface 连接电缆 (下轻轻剥去PSA (压敏胶) 并取出。 使用 IPA 清洁表面并清洁棉签，直到去除所有残余胶粘剂且表面清洁。

过程 - 安装 (Surface Connect)

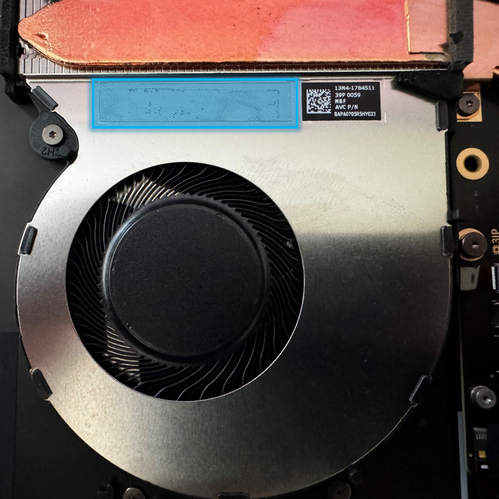

1. 安装新的 PSA - 将新的PSA片放在风扇上，如图所示。



2. 安装 Surface 连接电缆 –

   1. 将 Surface 连接电缆的接头插入主板上的插座，并关闭闩锁以固定它。 如果连接符插入正确且闩锁完全关闭，则应单击。

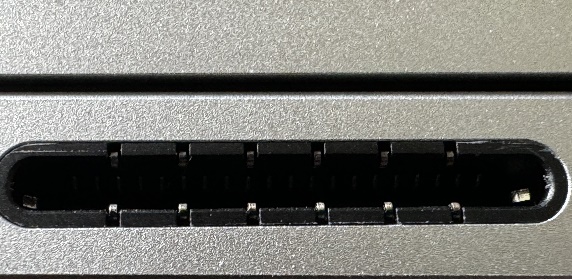

   2. Surface Connect 接头的头连接到设备机箱，确保塑料外壳与机箱的外表面齐平。 端口应与外部打开完全一致。



3. 使用 3IP (Torx-Plus) 驱动程序，安装 2 个新的 Surface Connect 螺丝，直到螺丝紧贴并就座，然后相互旋转 45 度 (1/8⁾ ，直到完全固定。

4. 轻轻地将电缆压入 PSA，将电缆粘在风扇上。

5. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

6. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

7. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

8. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

9. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

10. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。

主板更换过程

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

重要提示

如果同时更换了主板和显示组件，请在执行显示器组件更换之前完成主板更换，以确保部件作正确。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 6IP (Torx-Plus) 驱动程序

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 异丙醇 (91% 或更高)

• 清洁棉签

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 主板 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1266593螺丝 x 2 (电池 FPC 支架)

  • M1272782螺丝 x 8 (电池)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1265600螺丝 x 1 (铰链 & 底盘)

  • M1274578螺丝 x 14 (天线)

  • M1212080螺丝 x 1 (音频插孔桥)

  • M1263960螺丝 x 2 (音频插孔)

  • M1235995螺丝 x 8 (主板)

  • M1263961螺丝 x 2 (主板)

  • M1277573螺丝 x 1 (主板)

  • M1265416屏蔽 x 2 (同轴电缆盖)

  • M1271279 防护板 x 1 (T1 防护板

  • M1271924 防护板 x 1 (T3 防护)

  • M1288973泡沫 x 1 (T3 盾牌泡沫 #1)

  • M1288974泡沫 x 1 (T3 盾牌泡沫 #2)

  • M1287120磁带 x 1 (触摸板 FPC 磁带)

  • M1019757 Syringe x 1 (热粘贴)

  • M1301902 PSA x 1 (Surface Connect & 风扇)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (主板)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

5. 删除音频插孔 - 有关详细说明，请参阅本文档) 过程 - 删除音频 插孔 (部分。

6. 取出电池 – 有关详细说明，请参阅本文档的 “过程 - 电池) (移除 ”部分。

7. 删除天线 -

   1. 使用一个尼龙喷洒， 窥探 2 同轴电缆盖。





8. 使用一个尼龙喷头，断开 2 个同轴电缆的连接。





9. 使用 3IP (Torx-Plus) 驱动器，从天线上取下 11 颗螺丝。

10. 将天线从机箱中抬出。

11. 取下 T3 防护盖 -

    1. 使用尼龙喷洒，从右边缘开始窥探 T3 盾盖。



    注意

    拔下 T3 防护板旁边的主板螺丝可以更好地移除防护板。

12. 在盾牌下滑动尼龙喷洒器，从右向左移动。 当你向左工作时，暂停和向下移动防护罩，因为防护罩将卡在其闩锁上。





    注意

    确保防护罩在移除过程中不会损坏显示器 FPC。

13. 断开显示程序集 FPC 的连接 - 使用一个尼龙喷头，从一侧窥探连接器，并轻轻地挥动它们。 如果连接器在启动时开始提供阻力，请轻轻地将被启动的边缘向下推。

    注意

    如果连接器开始产生阻力，请不要强制连接线。 将连接线摇回到另一个方向以移除。





14. 取下 T1 防护板 - 使用尼龙喷洒器或 ESD-Safe 钳子，剥上盾牌的角。 将盾牌的其余部分移开并取出。

15. 取下 T5 防护板 - 使用尼龙喷洒器或 ESD-Safe 钳子，剥上盾牌的角。 将盾牌的其余部分移开并取出。

16. 断开 Surface 连接电缆 – 使用尼龙喷头翻转主板上的闩锁，并断开 Surface Connect 连接器与主板的连接。

17. 断开Microsoft SD 读取器电缆 – 使用一个尼龙喷头，翻转 Micro SD 读取器板上的闩锁，并断开连接器与主板的连接。

18. 移除风扇上的Microsoft SD 读取器电缆 PSA - 从风扇上拔下 Micro SD 读取器电缆。 剥开并移除风扇上的PSA。 使用 IPA 清洁表面并清洁棉签，直到去除所有残留的胶粘剂。

19. 移除风扇上的 Surface Connect PSA - 从风扇上拔下 Surface Connect 电缆。 剥开并移除风扇上的PSA。 使用 IPA 清洁表面并清洁棉签，直到去除所有残留的胶粘剂。

20. 断开风扇 FPC 的连接 - 翻转主板上的闩锁以脱离风扇 FPC 上的锁。 从主板上的连接器中取出风扇 FPC。

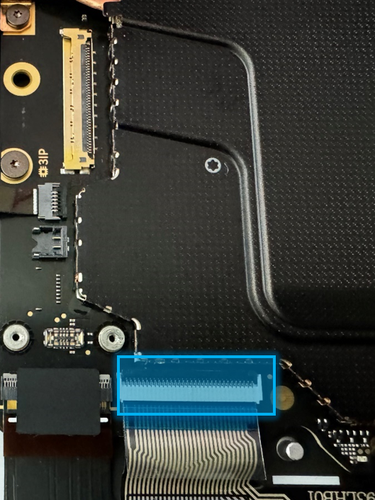

21. 断开键盘 FPC 的连接 - 翻转主板上的闩锁以解除键盘 FPC 上的锁定。 从主板上的连接器中取出键盘 FPC。



22. 断开触摸 FPC –

    1. 取下覆盖触摸板 FPC 和连接器的黑色胶带。 使用 IPA 和清洁棉签清洁表面，以确保去除所有残留的胶粘剂。



23. 翻转主板上的闩锁以脱离触摸板 FPC 上的锁。 从主板上的连接器上拔下触摸板 FPC。

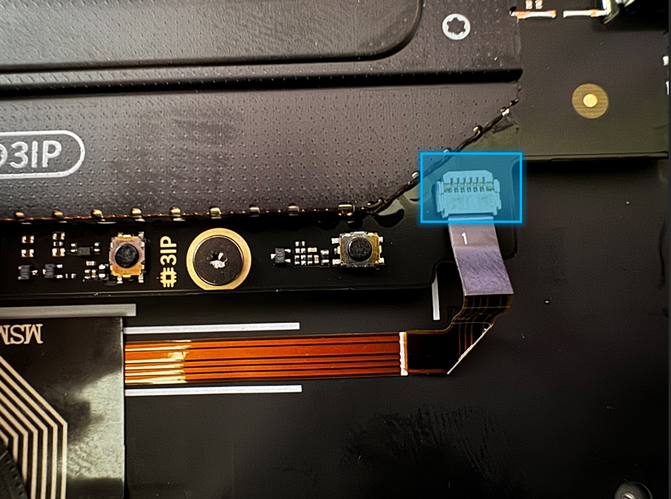

24. 断开键盘 Backlight FPC 的连接 - 翻转主板上的闩锁以解除键盘后台光 FPC 上的锁定。 从主板上的连接器上移除键盘 Backlight FPC。



25. 断开左扬声器的连接 - 若要从主板上拔下连接器，请垂直向上拉起电线，直到接头释放。

26. 断开右扬声器的连接 - 若要从主板上拔下连接器，请垂直向上拉起电线，直到接头释放。

27. 移除主板钢支架 – 使用 3IP (Torx-Plus) 驱动程序，拔下将主板钢支架固定到机箱上的 1 个螺丝。

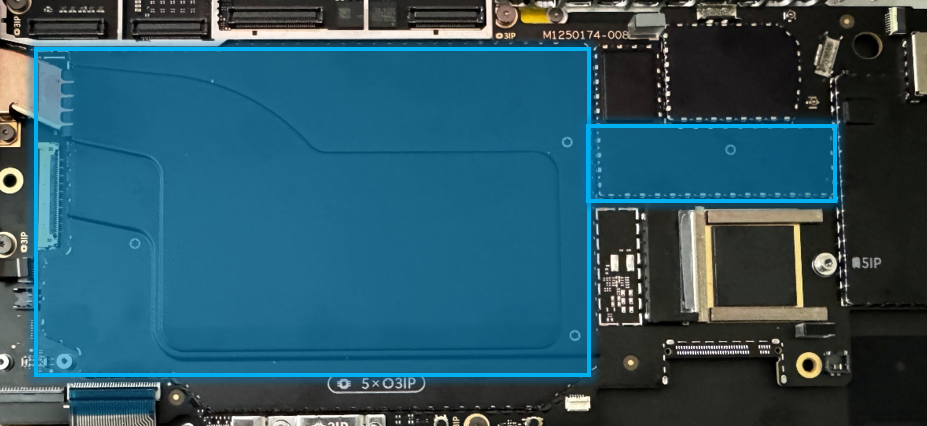

28. 移除主板防护板 - 使用 ESD-Safe 钳子，小心地取下下面标识的两个金属屏蔽，以暴露下面的主板螺丝。

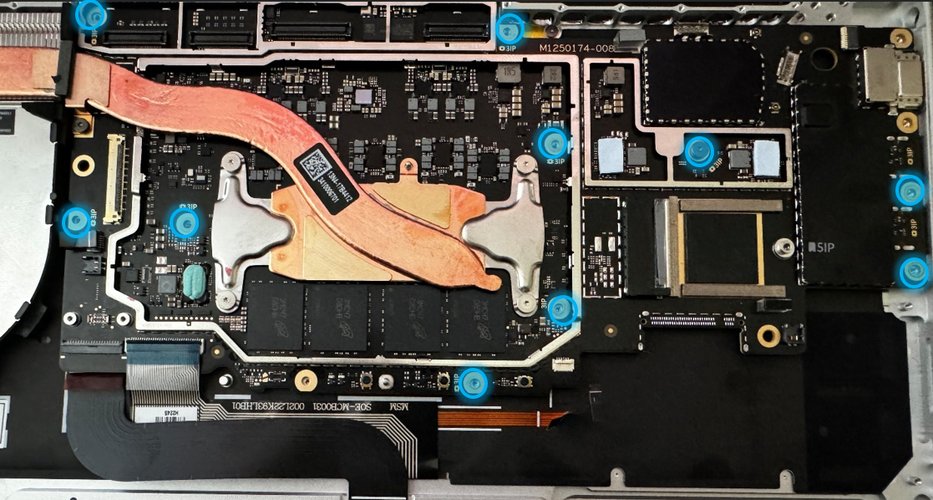

29. 拔下主板螺丝 - 使用 3IP (Torx-Plus) 驱动程序，拔下将主板固定到机箱的 10 颗螺丝。



30. 删除主板 - 用双手小心地将主板抬出和抬起，注意避免拉动热模块或任何连接器。

过程 - 安装 (主板)

1. 安装 Micro SD 读取器电缆 - 将微型 SD 读取器电缆插入主板底部的接头。

2. 安装主板 -

   重要提示

   热模块应安装在主板上。 安装主板时要小心，以免损坏热模块。 损坏热模块需要更换主板或设备。

3. 首先将主板 USB-C 端降低到设备机箱中。 确保 USB-C 连接器适合机箱中的相应孔。

4. 降低主板的左侧，然后用另一只手将组件 FPC 挡在外。

5. 调整主板的位置，直到所有孔的排列都与螺丝头对齐。

6. 使用 3IP (Torx-Plus) 驱动程序， () 安装 8 个新的主板螺丝，直到紧贴。 将每个螺丝再旋转 45 度 (第 1/8^轮) ，直到完全固定。

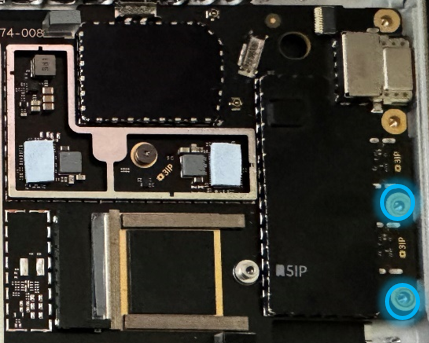

7. 使用 3IP (Torx-Plus) 驱动程序， () 安装 2 个新的主板螺丝，直到保持舒适。 将每个螺丝再旋转 45 度 (第 1/8^轮) ，直到完全固定。



   重要提示

   确保热模块螺丝旁边的插槽位于设备机箱中的柱子上。

8. 组装 T1 防护板 –

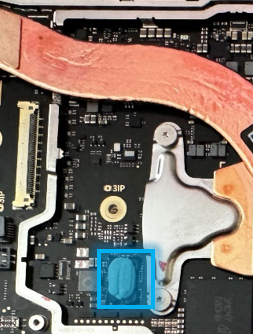

   1. 使用提供的热粘贴器，将相当于 2 个刻度线的刻度线 (在热膏的一侧标记) 应用于以下标记的组件。

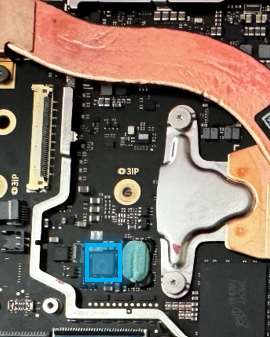

9. 使用相同的热粘贴器，将相当于 1/2 票证标记 (在热粘贴) 标记的一侧应用于下面标记的组件。



10. 组装并安装新的 T1 防护板。

11. 组装主板钢支架 - 使用 3IP (Torx-Plus) 驱动程序，安装 1 个新的螺丝 ( ) ，直到紧贴，然后旋转另一个 45 度 (1/8⁾ ，直到完全固定。



12. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

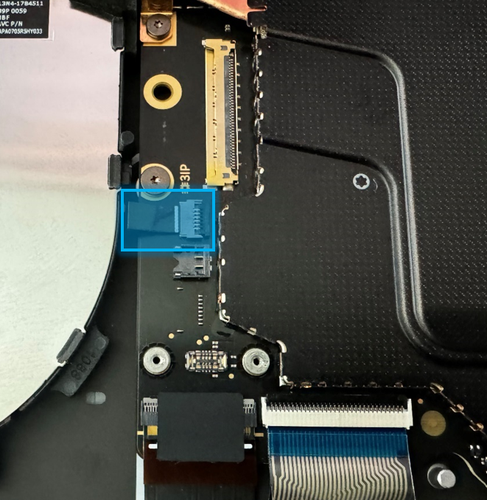

13. 连接风扇 FPC - 插入风扇 FPC 之前，请确保可接收的主板上的闩锁处于垂直位置。 向下翻转主板上的闩锁以固定风扇 FPC。

14. 连接左扬声器线路 - 垂直按，将扬声器接头插入主板上的可接受器，直到感觉到卡合。

15. 连接右扬声器线 - 垂直按，将扬声器接头插入主板上的可接受器，直到感觉到卡合。

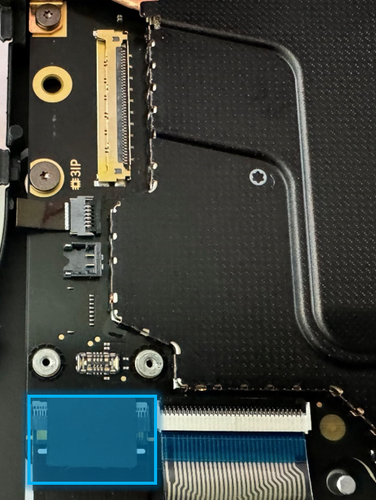

16. 连接触摸板 FPC -

    1. 在插入触摸板 FPC 之前，请确保触摸板 FPC 的主板接头上的闩锁处于垂直位置。 向下翻转主板上的闩锁以固定触摸板 FPC。

    2. 在 FPC 和主板连接器上应用新的触摸板 FPC 磁带。



17. 连接键盘 FPC - 在插入键盘 FPC 之前，请确保键盘 FPC 的主板接头上的闩锁处于垂直位置。 向下翻转主板上的闩锁以固定键盘 FPC。

18. 连接 Keyset Backlight FPC - 在插入 Keyset Backlight FPC 之前，请确保 Keyset Backlight FPC 的主板连接器上的闩锁处于垂直位置。 向下翻转主板上的闩锁，以固定键集后退 FPC。

19. 连接音频插孔 FPC - 在插入音频插孔 FPC 之前，请确保音频插孔 FPC 的主板连接器上的闩锁处于垂直位置。 向下翻转主板上的闩锁以固定音频插孔 FPC。

20. 安装新的 PSA - 将新的PSA片放在风扇上，如图所示。



21. 安装 Surface 连接电缆 – 将 Surface 连接电缆的接头插入主板上的插座，并关闭闩锁以固定它。 如果连接符插入正确且闩锁完全关闭，则应单击。

22. 安装显示程序集 FPC、T3 防护板和天线 - 有关详细说明，请参阅本文档的过程 - 安装 (显示程序集) 部分。

23. 安装音频插孔 - 有关详细说明，请参阅本文档的过程 - 安装 (音频插孔) 部分。

24. 有关 详细说明，请参阅本文档的 安装过程 - 安装 (电池) 部分。

25. 安装机箱 – 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

过程 - 完成 (主板)

重要提示

如果同时更换了主板模块和显示组件，请在执行显示组件更换之前完成主板模块更换，以确保部件作正确。

1. 开机设备 - 将电源连接到设备并打开电源，直到它到达 Windows 桌面。

2. 连接 USB – 将 USB 与 Surface Diagnostic Toolkit (SDT) 加载到正在修复的设备上的可用 USB 端口连接。

3. 启动 SDT - 在 Windows 桌面中，使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

4. 运行触摸显示校准 - 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 运行 触摸显示器 (校准) 工具来校准新的显示器。 按照屏幕上的所有说明进行作，并在出现提示时允许设备重启。

   重要提示

   如果校准失败，请重新启动设备，然后再次尝试。 如果故障仍然存在，则显示可能出现故障，需要更换。

5. 允许电池充电 - 将设备连接到电源后，允许电池充电，直到 Windows 中的电池图标读取至少 50% 的剩余电池电量。

6. 启动 SDT - 设备重新启动并位于 Windows 桌面后，请使用 Windows 资源管理器导航到 U 盘。 选择 SDT 可执行文件 (.exe) 以启动 Surface Diagnostic Toolkit。

7. 运行电池身份验证 - 在 SDT 启动屏幕中，从下拉菜单中选择“ 修复 ”。 接下来，选择“ 修复设置和验证” 以进入选择屏幕。 选择 “电池修复 (验证) 工具”，确保检测到电池经过正确身份验证。 如果电池读取身份验证以外的任何内容，请完整运行验证工具。

   重要提示

   电池身份验证需要稳定的 Internet 连接和最新版本的 Surface 管理扩展。 如果电池验证工具失败或未正确检测到，请安装 Surface 管理扩展，重启设备，然后通过新的 Internet 连接重试。 如果故障仍然存在，请联系Microsoft 支持部门。

8. 运行 Surface Diagnostic Toolkit (SDT) -运行所有诊断，确保设备在继续作之前按预期运行。

9. 安装英尺 – 有关安装英尺的步骤，请参阅 脚部更换 。

键盘更换过程

初步要求

重要提示

请务必遵循每个流程部分中的所有特别注意事项。

必需工具

• 塑料开口选取

• 尼龙喷洒

• ESD-Safe 钳

• 软 ESD-Safe 垫

• 6IP (Torx-Plus) 驱动程序

• 5IP (Torx-Plus) 驱动程序

• 3IP (Torx-Plus) 驱动程序

• 2IP (Torx-Plus) 驱动程序

• 异丙醇 (91% 或更高)

• 清洁棉签

• 防静态腕带 (1M 欧姆阻力)

• 随 Surface 诊断工具包一起加载的 U 盘

主要组件

• 键盘程序集 (请参阅图示服务部件列表)

  • M1301718螺丝 x 4 (脚螺丝)

  • M1266593螺丝 x 2 (电池 FPC 支架)

  • M1272782螺丝 x 8 (电池)

  • M1246215螺丝 x 1 (固态硬盘)

  • M1265600螺丝 x 1 (铰链 & 底盘)

  • M1274578螺丝 x 14 (天线)

  • M1212080螺丝 x 1 (音频插孔桥)

  • M1263960螺丝 x 2 (音频插孔)

  • M1235995螺丝 x 8 (主板)

  • M1263961螺丝 x 2 (主板)

  • M1277573螺丝 x 1 (主板)

  • M1211014螺丝 x 4 (扬声器)

  • M1277572螺丝 x 2 (Surface Connect)

  • M1235134螺丝 x 3 (风扇)

  • M1249236螺丝 x 4 (安装支架)

  • M1265416屏蔽 x 2 (同轴电缆盖)

  • M1271279 防护板 x 1 (T1 防护板

  • M1271924 防护板 x 1 (T3 防护)

  • M1288973泡沫 x 1 (T3 盾牌泡沫 #1)

  • M1288974泡沫 x 1 (T3 盾牌泡沫 #2)

  • M1287120磁带 x 1 (触摸板 FPC 磁带)

  • M1167842磁带 x 1 (右扬声器磁带)

  • M1019757 Syringe x 1 (热粘贴)

  • M1301902 PSA x 1 (Surface Connect & 风扇)

其他组件 (单独排序)

• 英尺 (请参阅图示服务部件列表)

过程 - 删除 (键盘程序集)

1. 放置设备 – 小心地将关闭的设备显示侧朝下，脚朝上放在软 ESD-Safe 垫上。

2. 删除脚 - 有关详细说明，请参阅本文档的 “过程 - 删除 (英尺) ”部分。

3. 移除机箱 - 有关详细说明，请参阅本文档的 “过程 - 删除 (机箱) ”部分。

4. 删除可移动 Solid-State 驱动器 - 有关详细说明，请参阅本文档的 “过程 - 删除 (可移动 Solid-State 驱动器) 部分。

5. 删除音频插孔 - 有关详细说明，请参阅本文档) 过程 - 删除音频 插孔 (部分。

6. 取出电池 – 有关详细说明，请参阅本文档的 “过程 - 电池) (移除 ”部分。

7. 删除左侧扬声器 - 有关详细说明，请参阅本文档 () 过程 - 删除左说话人) 部分。

8. 删除右扬声器 - 有关详细说明，请参阅本文档 () 过程 - 删除右说话人) 部分。

9. 删除 Micro SD 读取器 – 有关详细说明，请参阅本文档 的“过程 - 删除 (Micro SD 阅读器) 部分。

10. 删除显示程序集 - 有关详细说明，请参阅本文档的过程 - 删除 (显示程序集) 部分。

11. 删除 Surface Connect - 有关详细说明，请参阅本文档 (Surface Connect) 的过程 - 删除 部分。

12. 移除主板 - 有关详细说明，请参阅本文档的 “过程 - 删除 (主板) 部分。

13. 删除风扇 – 使用 3IP (Torx-Plus) 驱动程序，将风扇固定到键盘程序集的 3 个螺丝固定。 从设备中删除风扇。



14. 删除安装支架 - 使用 2IP (Torx-Plus) 驱动程序，将每个安装支架固定到键盘程序集上的 2 颗螺丝。 从设备中删除 2 个安装支架。



过程 - 安装 (键盘程序集)

1. 安装安装支架 –

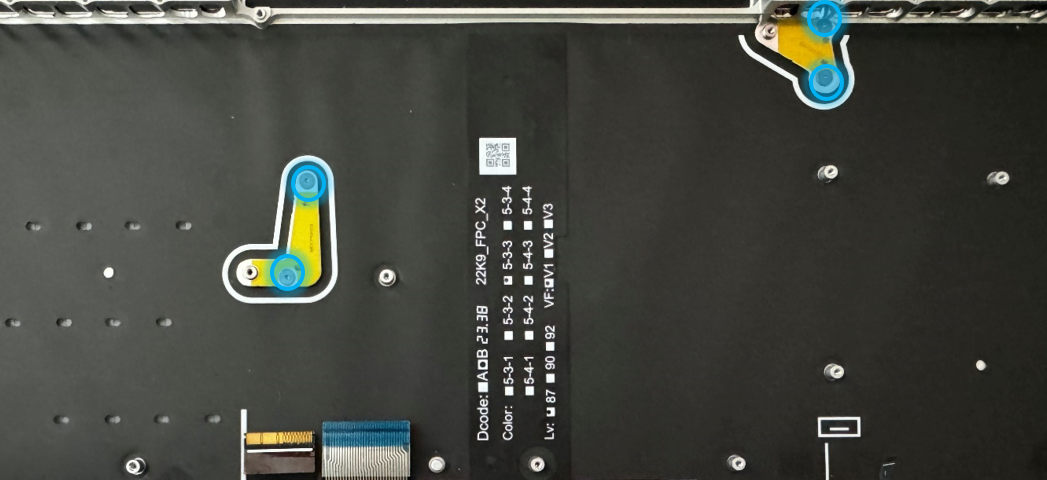

   1. 放置之前移除的 2 个安装支架，使黄色侧可见，并按此处所示排列。



2. 使用 2IP (Torx-Plus) 驱动程序，安装 4 个新的安装支架螺丝，直到螺丝紧贴，然后相互旋转 45 度 (1/8⁾ ，直到完全固定。

3. 安装主板 - 有关详细说明，请参阅本文档的 “过程 - 安装 (主板) ”部分。 完成该部分中的步骤 1-4。

4. 安装可移动 Solid-State 驱动器 – 有关详细说明，请参阅本文档 ) (可移动 Solid-State 驱动器安装 部分。

5. 安装风扇 -

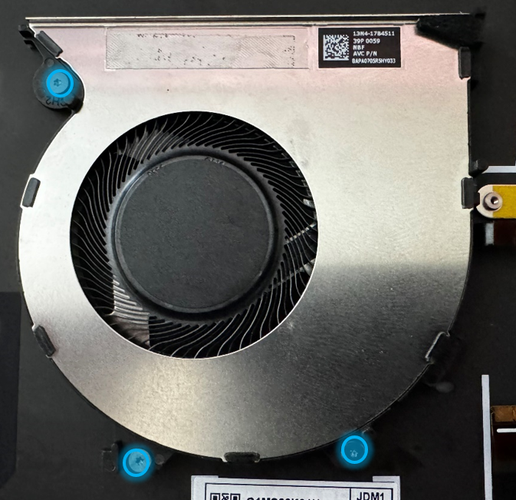

   1. 使用 3IP (Torx-Plus) 驱动程序，安装 3 个新的风扇螺丝，直到它们只是紧贴，然后相互旋转 45 度 (1^/8) ，直到完全固定。



6. 在插入风扇 FPC 之前，请确保风扇的主板接头上的闩锁处于垂直位置。 向下翻转闩锁以固定风扇 FPC。

7. 安装左扬声器 - 有关详细说明，请参阅本文档 ) 过程 - 安装 (左扬声器 部分。

8. 安装右扬声器 - 有关详细说明，请参阅本文档 ) 过程 - 安装 (Right Speaker 部分。

9. 继续安装主板 - 有关详细说明，请参阅本文档的 “过程 - 安装 (主板) ”部分。 你将从步骤 6 开始。

10. 安装显示 - 有关详细说明，请参阅本文档的过程 - 安装 (显示) 部分。

11. 安装音频插孔 - 有关详细说明，请参阅本文档的过程 - 安装 (音频插孔) 部分。

12. 安装 Surface Connect - 有关详细说明，请参阅本文档的过程 - 安装 (Surface Connect) 部分。

13. 安装电池 - 有关详细说明，请参阅本文档的过程 - 安装 (电池) 部分。

14. 安装机箱 - 有关详细说明，请参阅本文档的过程 - 安装 (机箱) 部分。

15. 开机设备 – 小心地将屏幕侧朝上放置设备。 将设备连接到电源并打开“显示”。

16. 运行 Surface Diagnostic Toolkit (SDT) - 坐在桌面上，插入包含 SDT 的 U 盘并启动程序。 运行所有诊断，确保设备在继续作之前按预期运行。

17. 关闭设备电源 – SDT 测试完成后，关闭设备电源并关闭屏幕。 反转设备，使设备的底部朝上。

18. 安装英尺 - 有关详细说明，请参阅本文档的过程 - 安装 (英尺) 部分。
