Referenční architektura prediktivní údržby

Tato referenční architektura ukazuje, jak můžete použít Microsoft Fabric Real-Time Intelligence k vytváření komplexních řešení prediktivní údržby, která zpracovávají data z výrobních podlahových zařízení v reálném čase s podsekundovou latencí. Můžete zpracovávat události IIoT streamované z výrobního zařízení a integrovat kontextová data, včetně směn techniků, historie údržby prostředků a nákladů na komponenty, které umožňují inteligentní operace údržby a predikce selhání zařízení.

Můžete spravovat složité operace údržby, kdy výrobní zařízení nepřetržitě streamují provozní data, včetně stavu zařízení, metrik výkonu a indikátorů stavu. Architektura integruje denně shromážděná kontextová data prostřednictvím integrace MQTT-Eventstream a udržuje komplexní metadata prostředků propojená s OneLakem pro jednotnou analýzu prediktivní údržby.

Přehled architektury

Referenční architektura prediktivní údržby používá Microsoft Fabric Real-Time Intelligence k vytvoření sjednocené platformy, která zpracovává data z výrobních zařízení v reálném čase a integruje provozní kontextová data pro inteligentní správu údržby.

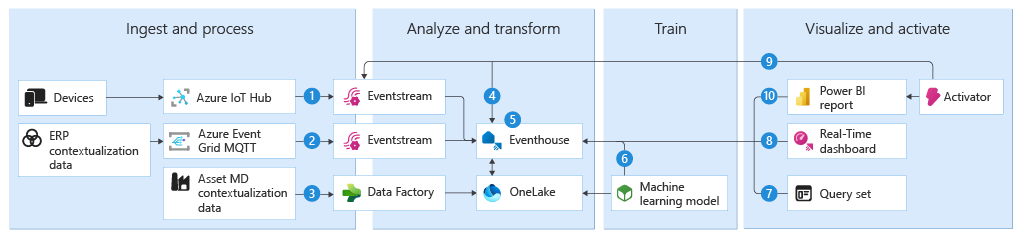

Následující diagram znázorňuje klíčové komponenty a toky dat v této architektuře. Architekturu můžete implementovat se čtyřmi hlavními provozními fázemi, z nichž každá vychází z předchozích, aby poskytovala komplexní možnosti prediktivní údržby: Ingestování a zpracování, analýza a transformace, trénování, vizualizace a aktivace.

Číslovaný postup v diagramu odpovídá následujícímu toku dat:

Události IoT proudí ze zařízení v továrnách s nízkou latencí, což poskytuje přehled o stavu zařízení v reálném čase.
Data kontextualizace, včetně směn techniků, historie údržby prostředků a nákladů na komponenty, se shromažďují každý den pomocí integrace MQTT-Eventstream.
Metadata prostředků a informace PLC jsou propojeny s OneLake pro jednotnou správu dat.
Události jsou rozšířeny a kontextovány informacemi o assetech průběžně při jejich doručení.
Agregovaná zobrazení na zařízeních se generují v reálném čase, což umožňuje nejnovější i historická zobrazení chování zařízení a anomálií.
Pokročilé prediktivní modely ML se trénují a ohodnocují v reálném čase a poskytují možnosti prediktivní údržby.
Hloubková analýza stavu zařízení a predikcí potřeb údržby se dokončí v sekundách místo hodin pomocí dotazovacího jazyka Kusto.
Řídicí panely zobrazují stav zařízení továrny v reálném čase s vysokou granularitou.
Oznámení o stavu zařízení v reálném čase se odesílají technikům na místě.
Sestavy Power BI poskytují zobrazení stavu údržby, nákladů a dopadu na výrobu napříč všemi továrnami ve společnosti.

Provozní fáze

Tato část podrobně popisuje jednotlivé provozní fáze, vysvětluje toky dat, kroky zpracování a možnosti povolené v každé fázi kanálu prediktivní údržby.

Ingestování a zpracování

Události IIoT se streamují ze zařízení výrobní továrny v podsekundové latenci a poskytují okamžitý přehled o stavu zařízení, indikátorech výkonu a provozních metrikách kritických pro prediktivní údržbu. Tento datový proud v reálném čase se zaznamenává prostřednictvím Eventstreams a zpracovává se v Eventhouse pro okamžitou analýzu a predikci údržby.

Kontextová data, včetně směn techniků, historie údržby prostředků, nákladů na komponenty a provozních parametrů, se shromažďují každý den pomocí integrace MQTT-Eventstream, což umožňuje komplexní analýzu údržby a optimalizaci nákladů pro provoz zařízení.

Metadata prostředků a informace PLC jsou propojeny s OneLake pro jednotnou správu dat údržby. Ve OneLake jsou uloženy následující typy dat:

Specifikace zařízení a požadavky na údržbu definují provozní parametry a potřeby služeb pro každý prostředek.
Hierarchie prostředků a závislosti údržby mapují vztahy mezi vybavením a jejich plány údržby.
Historické záznamy údržby a vzorce selhání poskytují základ pro trénování prediktivního modelu.
Plánování směn techniků a data přidělování pracovníků údržby umožňují optimální plánování zdrojů.
Náklady na komponenty a náhradní inventář dílů podporují analýzu nákladů na údržbu a plánování rozpočtu.

Příklad scénáře z reálného světa: výrobní zařízení zpracovává podsekundové události IIoT z kritických zařízení, včetně čerpadel, motorů, dopravníků a výrobních strojů. Každodenní integrace MQTT shromažďuje kontextová data z počítačových systémů pro správu údržby (CMMS), platforem pro plánování pracovních sil a systémů inventáře náhradních dílů za účelem zajištění komplexních možností prediktivní údržby a optimálního přidělování prostředků údržby.

Analýza a transformace

V této fázi jsou události za běhu rozšířeny a kontextovány informacemi o aktivech. Toto rozšiřování poskytuje komplexní inteligenci údržby kombinováním dat zařízení v reálném čase s následujícími kontextovými informacemi:

Specifikace zařízení a požadavky na údržbu pomáhají určit vhodné akce údržby.
Hierarchie majetku a závislosti údržby identifikují zařízení, která mohou být související a ovlivněná.
Informace o směnách techniků a dostupnost pracovníků umožňují optimální plánování aktivit údržby.
Náklady na komponenty a inventář náhradních dílů podporují nákladově efektivní rozhodnutí o údržbě.
Historické vzory údržby a analýza selhání poskytují kontext pro aktuální chování zařízení.

Agregovaná zobrazení na zařízeních se generují v reálném čase, což umožňuje nejnovější i historická zobrazení chování zařízení a anomálií. Tato agregovaná zobrazení umožňují následující možnosti:

Monitorování zařízení v reálném čase: Při příchodu dat můžete sledovat stav zařízení a ukazatele výkonu.
Detekce anomálií: Systém nepřetržitě monitoruje odchylky chování zařízení a počáteční indikátory selhání.
Historická analýza: Analýza trendů a rozpoznávání vzorů pomáhají optimalizovat strategie prediktivní údržby.
Optimalizace údržby: Korelace výkonu pomáhá identifikovat příležitosti ke zlepšení efektivity údržby.

Vlak

V této fázi se pokročilé prediktivní modely ML vytrénují a ohodnocují v reálném čase pomocí platforem pro datové vědy . Tyto modely poskytují následující prediktivní funkce:

Modely předpovědi selhání zařízení: Tyto modely předpovídají selhání zařízení a optimalizují plánování údržby na základě ukazatelů stavu v reálném čase a historických vzorů.
Optimalizace údržby: Tyto modely predikují optimální intervaly údržby a přidělování prostředků, aby se maximalizovala dostupnost zařízení.
Predikce anomálií: Tyto modely předvídají anomálie zařízení a snížení výkonu před jejich selháním.
Analýza optimalizace nákladů: Tyto modely předpovídají náklady na údržbu a požadavky na náhradní díly pro plánování rozpočtu a správu zásob.
Predikce výkonu: Tyto modely předpovídají snížení výkonu zařízení a dopad údržby na efektivitu výroby.

Vizualizace a aktivace

V této fázi spojíte analýzy, vizualizaci a automatizované akce, abyste dokončili řešení prediktivní údržby.

Hloubková analýza stavu zařízení a predikcí potřeb údržby se dokončí v sekundách místo hodin pomocí dotazovacího jazyka Kusto. Pokročilé dotazy KQL umožňují následující možnosti:

Analýzy údržby v reálném čase: Můžete interaktivně vyhledávat data zařízení pro okamžité přehledy údržby a prediktivní inteligenci.
Vlastní analýza údržby: Flexibilní možnosti analýzy podporují konkrétní typy zařízení a scénáře údržby.
Šetření selhání: Hloubková analýza pomáhá prozkoumat selhání zařízení a identifikovat příležitosti optimalizace údržby.
Prediktivní analýza údržby: Rychlý přístup k předpovědím modelu ML a prognózování údržby poskytuje historický kontext pro rozhodování.

Řídicí panel v reálném čase zobrazuje stav zařízení továrny v reálném čase s vysokou granularitou. Řídicí panely poskytují následující zobrazení:

Přehled vybavení: Toto zobrazení poskytuje komplexní přehled o všech výrobních podlahových zařízeních se stavem a indikátory údržby v reálném čase.
Monitorování zařízení: Toto zobrazení zobrazuje podrobné metriky stavu a skóre prediktivní údržby jednotlivých zařízení.
Analýza údržby: Toto zobrazení poskytuje monitorování aktivit údržby a trendů výkonu zařízení v reálném čase.
Prediktivní přehledy: V tomto zobrazení se zobrazují předpovědi údržby a prognózy stavu vybavení s možnostmi přechodu k podrobnostem.

Aktivátor odesílá oznámení o stavu zařízení v reálném čase technikům na místě. Tato oznámení umožňují následující scénáře:

Okamžitá reakce na údržbu: Automatické výstrahy upozorní týmy údržby, když se stav zařízení zhorší nebo se předpovídá selhání.
Proaktivní údržba: Preventivní oznámení upozorňují techniky na předpokládané problémy s vybavením a optimální načasování údržby.
Optimalizace údržby: Oznámení v reálném čase zvýrazňují příležitosti ke zlepšení efektivity údržby a přidělování prostředků.
Správa nákladů: Výstrahy upozorňují relevantní týmy na požadavky na náhradní díly a příležitosti optimalizace nákladů na údržbu.

Sestavy Power BI poskytují přehled o stavu údržby, nákladech a dopadu na výrobu napříč továrnami v celé společnosti. Tyto zprávy zahrnují následující analytiky:

Analýza údržby: Komplexní analýza zahrnuje aktivity údržby, náklady a výkon zařízení ve všech výrobních zařízeních.
Analýza dopadu na výrobu: Analýza korelace ukazuje, jak aktivity údržby ovlivňují efektivitu výroby a provozní náklady.
Návratnost investice do prediktivní údržby: Porovnání napříč továrnami vyhodnocuje náklady na údržbu, dostupnost zařízení a efektivitu prediktivní údržby.
Strategické plánování údržby: Analýza dlouhodobého plánování podporuje rozhodování o plánování údržby a investice zařízení na základě prediktivních modelů a trendů nákladů.

Technické výhody a výsledky

Implementace této architektury prediktivní údržby přináší měřitelné výhody napříč několika klíčovými oblastmi. Tato část popisuje výsledky, které můžete očekávat v každé oblasti.

Prediktivní analýza údržby

Architektura poskytuje komplexní inteligentní funkce pro predikci a prevenci selhání zařízení:

Monitorování zařízení v reálném čase: Stav zařízení můžete monitorovat s podsekundovou latencí, abyste mohli okamžitě reagovat na změny výkonu a indikátory selhání.
Pokročilá předpověď selhání: Sofistikované modely ML předpovídají selhání zařízení a optimalizují plánování údržby.
Jednotná platforma údržby: Platforma integruje data IIoT s metadaty prostředků, historií údržby a informacemi o nákladech pro komplexní analýzu prediktivní údržby.
Vysoká viditelnost podrobností: Řídicí panely v reálném čase zobrazují podrobné předpovědi stavu a údržby zařízení.

Automatizované operace údržby

Architektura automatizuje klíčové pracovní postupy údržby, aby snížila ruční úsilí a zlepšila dobu odezvy:

Inteligentní upozorňování na údržbu: Oznámení v reálném čase informují týmy o problémech se stavem zařízení, predikovaných chybách a optimálním načasování údržby.
Pracovní postupy automatizované údržby: Můžete nastavit aktivační události pro odesílání údržby, objednávání náhradních dílů a přidělování pracovních sil.
Proaktivní správa zařízení: Prediktivní modely umožňují proaktivní údržbu a optimalizaci výkonu zařízení.
Dynamické přidělování prostředků: Úpravy v reálném čase optimalizují plány údržby, přiřazení techniků a inventář náhradních dílů.

Pokročilá analýza a business intelligence

Architektura poskytuje výkonné analytické funkce pro rozhodování řízené daty:

Analýza údržby v reálném čase: Data zařízení můžete korelovat s historií údržby pro okamžitou optimalizaci a snížení nákladů.
Inteligence údržby napříč továrnami: Podrobné sestavy BI poskytují komplexní analýzu údržby napříč výrobními zařízeními.
Zpracování přirozeného jazyka: Týmy můžou dotazovat složité scénáře údržby pomocí konverzační umělé inteligence a bohatých funkcí KQL.
Prediktivní a historická analýza: Platforma kombinuje události v reálném čase s historickými vzory pro optimální plánování údržby a správu nákladů.

Optimalizace nákladů a provozní efektivita

Architektura pomáhá snížit náklady a zlepšit provozní efektivitu:

Prediktivní správa nákladů: Predikce selhání řízené ml a optimalizace snižují náklady na údržbu a výpadky zařízení.
Efektivita údržby: Prediktivní analýzy a optimalizované plánování údržby maximalizují dostupnost a výkon zařízení.
Optimalizace prostředků: Prediktivní analýza a inteligentní přidělování prostředků zvyšují efektivitu údržby.
Strategická podpora rozhodování: Datově řízené indikátory podporují rozhodování o investicích do vybavení, plánování údržby a provozních vylepšeních.

Na co myslet při implementaci

Při implementaci této architektury prediktivní údržby zvažte následující požadavky a osvědčené postupy pro zajištění úspěšného nasazení.

Požadavky na architekturu dat

Navrhněte datovou architekturu pro zpracování objemu a rychlosti dat prediktivní údržby:

Příjem dat s vysokou propustností: Navrhněte systém tak, aby zpracovával podsekundové události IIoT ze zařízení výrobní haly s pronikavou kapacitou během období zatížení zařízení.
Zpracování v reálném čase: Zajistěte subsekundovou dobu odezvy pro výstrahy kritického vybavení, pod dvousekundovou odezvu pro aktualizace údržby a okamžité zpracování předpovědí selhání.
Kvalita a ověření dat: Implementujte ověřování v reálném čase pro identifikaci zařízení, měření stavu, data údržby a výpočty nákladů s automatickou opravou chyb.
Plánování škálovatelnosti: Navrhněte architekturu tak, aby zvládla rostoucí sítě zařízení s rozšiřujícím rozsahem údržby, sezónními variantami výroby a integrací nových zařízení.
Požadavky na úložiště: Naplánujte komplexní data údržby, včetně událostí v reálném čase, historických záznamů údržby a sledování nákladů s příslušnými zásadami uchovávání informací.
integraceMQTT-Eventstream: Nakonfigurujte bezproblémovou každodenní kolekci kontextových dat ze systémů údržby, správy pracovníků a platforem pro sledování zásob.

Zabezpečení a dodržování předpisů

Implementujte vhodné kontrolní mechanismy zabezpečení a opatření dodržování předpisů pro vaše řešení prediktivní údržby:

Řízení přístupu: Implementace řízení přístupu na základě role v souladu s odpovědností za údržbu (provozovatelé zařízení, technici údržby, správci údržby, nákladoví analytici). Nakonfigurujte vícefaktorové ověřování pro veškerý přístup k systému a správu privilegovaného přístupu pro funkce správy.
Záznamy auditu: Vytvoření komplexního protokolování pro dodržování předpisů, včetně všech aktivit zařízení, operací údržby a sledování nákladů. Používejte neměnné protokoly auditu a automatizované vytváření sestav dodržování předpisů.
Ochrana osobních údajů: Zajištění souladu s výrobními předpisy a požadavky na duševní vlastnictví pro data zařízení a ochranu informací o údržbě.

Integrační body

Naplánujte integraci s následujícími systémy a zdroji dat:

Systémy vybavení: Integrace s PLC, systémy SCADA a systémy pro monitorování zařízení umožňuje shromažďovat data zařízení v reálném čase.
Poskytovatelé kontextové integrace MQTT: Nakonfigurujte každodenní integraci s CMMS, platformami pro plánování pracovních sil a aplikacemi pro inventář náhradních dílů.
Systémy správy údržby: Spojte se s platformami plánování údržby, systémy pro správu pracovníků a správou zásob pro komplexní analýzu údržby.
Externí zdroje dat: Pomocí rozhraní API se můžete spojit s výrobci zařízení, poskytovateli služeb údržby, dodavateli náhradních dílů a platformami pro dodržování právních předpisů.

Monitorování a pozorovatelnost

Implementujte komplexní monitorování, abyste zajistili spolehlivost systému a optimalizovali náklady.

Provozní monitorování

Nastavte následující možnosti monitorování pro sledování stavu systému:

Řídicí panely stavu systému: Konfigurace monitorování integrace MQTT-Eventstream pro kontextualizaci dat, připojení zařízení na výrobní podlaze a doručování oznámení aktivátoru s automatizovaným upozorňováním na systémové anomálie.
Monitorování kvality dat: Implementujte nepřetržité ověřování příchozích dat zařízení s upozorňováním na selhání komunikace zařízení, neplatnými čteními snímačů nebo poškozenými daty údržby.
Metriky výkonu: Sledování latence příjmu dat ze zařízení v továrně, doby odezvy dotazů na řídicí panely v reálném čase a přesnost predikce modelu ML s monitorováním smlouvy SLA

Optimalizace nákladů

Implementujte následující postupy pro efektivní správu nákladů:

Správa kapacity: Optimalizace kapacity fabric na základě velikosti sítě zařízení a objemu dat. Implementujte automatické škálování pro období údržby ve špičce a optimalizaci nákladů během produkčních období.
Správa životního cyklu dat: Konfigurace automatizované archivace starších dat údržby na nižší úrovně úložiště. Nastavte zásady uchovávání informací v souladu se zákonnými požadavky a odstraňte nepodstatná provozní data.
Optimalizace nákladů na údržbu: Používejte korelaci vzorů výkonu zařízení v reálném čase s náklady na údržbu, abyste minimalizovali provozní náklady a maximalizovali dostupnost zařízení.

Další kroky

Postupujte podle tohoto fázovaného přístupu k implementaci architektury prediktivní údržby ve vaší organizaci.

Začínáme

Začněte těmito základními fázemi a vytvořte řešení prediktivní údržby.

Fáze 1: Nastavení základu

Při přípravě prostředí proveďte následující úlohy:

Projděte si možnosti Microsoft Fabric Real-Time Intelligence a seznamte se s požadavky na kapacitu pro škálování prediktivní údržby (výrobní podlahové vybavení a systémy údržby).
Naplánujte strategii integrace MQTT-Eventstream pro události IIoT, data kontextualizace a metadata prostředků. Začněte s daty kritického vybavení (vysoce hodnotné prostředky, systémy kritické pro bezpečnost, kritické body výroby).
Navrhněte implementaci analýzy v reálném čase v Eventhouse pro zpracování událostí zařízení s požadavky na latenci v podsekundách.
Nakonfigurujte OneLake pro metadata prostředků a ukládání historických dat údržby s příslušnými zásadami uchovávání dat.

Fáze 2: Pilotní implementace

Před úplným nasazením ověřte architekturu s omezeným oborem:

Začněte podmnožinou důležitých zařízení pro výrobu pro ověření architektury a výkonu integrace MQTT.
Implementujte základní toky dat pro monitorování zařízení, sledování údržby a základní možnosti prediktivního upozorňování.
Zajistěte integraci se systémy správy údržby a platformami pro sledování inventáře pro komplexní kontext údržby.
Nasaďte řídicí panel Real-Time pro monitorování zařízení s vysokou členitostí vizualizace stavu zařízení a predikcemi údržby.

Fáze 3: Provozní ověřování

Před rozšířením na plnou produkci otestujte a ověřte řešení:

Test výkonu systému během zátěžových období zařízení a aktivit údržby.
Ověřte pravidla aktivátoru pro oznámení techniků na místě v závislosti na stavu zařízení a potřebách prediktivní údržby.
Zajistěte dodržování bezpečnostních předpisů a standardů údržby.
Vytrénujte týmy údržby na základě využití řídicího panelu, správy výstrah a analýzy KQL pro analýzu stavu vybavení.

Pokročilá implementace

Po dokončení základních fází rozbalte své řešení s pokročilými možnostmi.

Inteligentní automatizace a AI

Vylepšení řešení pomocí automatizace založené na umělé inteligenci:

Nastavte pokročilé možnosti datových věd pro sestavování, trénování a vyhodnocování prediktivních modelů ML pro predikci selhání zařízení a optimalizaci údržby.
Implementujte aktivátor pro sofistikovanou automatizaci údržby, včetně plánování prediktivní údržby, optimalizace dynamického vybavení a automatizované správy náhradních dílů.
Nasazení Copilotu pro analýzu přirozeného jazyka s bohatými funkcemi KQL Umožněte svým týmům provádět dotazy na složité scénáře, jako například "Ukažte mi všechna zařízení, která jsou předpovězena k selhání v následujících dvou týdnech a mají vysoké náklady na údržbu."
Vytvářejte inteligentní systémy údržby, které poskytují podporu rozhodování v reálném čase na základě stavu zařízení, historie údržby a optimalizace nákladů.

Nasazení na podnikové úrovni

Škálování řešení napříč organizací:

Škálujte na úplné operace prediktivní údržby s komplexním pokrytím vybavení a centralizovaným monitorováním napříč několika zařízeními.
Implementujte pokročilou analýzu pro optimalizaci údržby napříč továrnou, analýzu nákladů a posouzení dopadu na produkční prostředí.
Vytvářejte komplexní řídicí panely s funkcemi přímých dotazů Power BI a řídicím panelem Real-Time pro sestavy pro vedení, monitorování údržby a zajištění dodržování předpisů.
Vyvíjejte modely strojového učení na podnikové úrovni pro predikci vybavení, optimalizaci údržby a plánování rozšíření zařízení.

Další informace o komponentách a možnostech používaných v této architektuře najdete v následujících zdrojích informací:
