Kumulatív Folyamat Diagram (CFD) mintajelentés

Azure DevOps Services | Azure DevOps Server | Azure DevOps Server 2022 | Azure DevOps Server 2020

Ez a cikk bemutatja, hogyan jelenítheti meg a Stories CFD-t egy adott csapat számára. Ezek az adatok a beépített diagram- és irányítópult-vezérlőn keresztül is elérhetők. Ezekről a lehetőségekről további információt az összegző folyamatábra megtekintése és konfigurálása című témakörben talál.

Az alábbi képen egy példa látható, amely a felhasználói történetek időbeli számát mutatja a Kutatás alatt, az Elkötelezett, a Folyamatban van és a Véleményezés alatt állapotokban. Ha egy dátum fölé viszi az egérmutatót, az adott dátumra vonatkozó adatokkal kapcsolatos információkat tartalmaz.

Képernyőkép a Power BI halmozott területdiagram jelentéséről, a táblák oszlopsorrendje szerinti oszlopokról.

A kumulatív folyamatokkal kapcsolatos további információkért tekintse meg a kumulatív folyamatot, az átfutási időt és a ciklusidőre vonatkozó útmutatást , valamint a kumulatív folyamatot, az átfutási időt és a ciklusidőre vonatkozó útmutatást.

Feljegyzés

Ez a cikk feltételezi, hogy OData-lekérdezések használatával olvassa el a mintajelentések áttekintését, és alapszintű ismeretekkel rendelkezik a Power BI-ról.

Kategória	Követelmények
hozzáférési szintek	- Projekt tagja. - Legalább alapszintű hozzáférést.
Jogosultságok	Alapértelmezés szerint a projekttagok jogosultak az Analytics lekérdezésére és nézetek létrehozására. A szolgáltatás- és szolgáltatás-engedélyezéssel, valamint az általános adatkövetési tevékenységekkel kapcsolatos egyéb előfeltételekről további információt az Analytics eléréséhez szükséges engedélyek és előfeltételek című témakörben talál.

Minta lekérdezések

Az ebben a szakaszban szereplő lekérdezések támogatják a felhasználói történetek összesített folyamatadatainak visszaadását. Ezek a lekérdezések megadják az WorkItemBoardSnapshot entitáskészletet, amikor a táblára kiszámított adatokat adnak vissza az idő függvényében.

Feljegyzés

A szűrési vagy jelentéskészítési célokra elérhető tulajdonságok meghatározásához tekintse meg az Azure Boards metaadat-referenciáját. Az lekérdezéseit szűrheti, vagy megjelenítheti a tulajdonságokat bármely Property értékkel, amely elérhető egy EntityType vagy NavigationPropertyBinding Path keretén belül egy EntitySet által. Mindegyik EntitySet egy EntityType. Az egyes értékek adattípusával kapcsolatos további információkért tekintse át a megfelelő EntityTypemetaadatokat.

Power BI-lekérdezés
OData-lekérdezés

Másolja és illessze be közvetlenül az alábbi Power BI-lekérdezést az Üres adat>lekérdezés lekérése ablakba. További információ: OData-lekérdezéseket használó mintajelentések áttekintése.

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/WorkItemBoardSnapshot?"
        &"$apply=filter( "
            &"Team/TeamName eq '{teamname}' "
            &"and BoardName eq 'Stories'  "
            &"and DateValue ge {startdate} "
        &") "
        &"/groupby( "
            &"(DateValue,ColumnName,LaneName,State,WorkItemType,AssignedTo/UserName,Area/AreaPath),  "
            &"aggregate($count as Count) "
        &") "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

A következő OData-lekérdezési kóddal módosíthatja vagy tesztelheti a lekérdezést, mielőtt a Power BI-ban használaná. További információ: Csatlakozás Power BI- és OData-lekérdezésekkel.

https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/WorkItemBoardSnapshot?
        $apply=filter(
            Team/TeamName eq '{teamname}'
            and BoardName eq 'Stories'
            and DateValue ge {startdate}
        )
        /groupby(
            (DateValue,ColumnName,LaneName,State,WorkItemType,AssignedTo/UserName,Area/AreaPath),
            aggregate($count as Count)
        )

Helyettesítési sztringek és lekérdezések elemzése

Cserélje le a következő sztringeket az értékekkel. Ne tartalmazzon szögletes zárójeleket {} a helyettesítéssel. Ha például a szervezet neve "Fabrikam", cserélje le a {organization}-t Fabrikam-re, ne a {Fabrikam}-re.

{organization} - A szervezet neve
{project} - A csapat projektneve, vagy a "/{project}" teljes kihagyása projektközi lekérdezéshez

{teamname} - A CFD-adatokat megjelenítő csapat neve

{startdate} - Kezdje el a jelentést az adott dátumon vagy után befejezett elemekről a következő formátummal: YYYY-MM-DDZ. Például: 2022-04-01Z 2022. április 1. Ne foglalja bele az idézőjeleket.

Lekérdezések lebontása

Az alábbi táblázat a lekérdezés egyes részeit ismerteti.

Lekérdezési rész

Leírás

$apply=filter(

Kezdje el a filter() záradékot.

Team/TeamName eq '{teamname}'

Adott csapat elemeit adja vissza.

and BoardName eq 'Stories'

A Stories-teendőlista elemeit adja vissza. Megadhatja az egyéb hátralékneveket, például az Epics vagy a Features nevet. Adja meg a projekthez kiválasztott folyamatnak megfelelő hátralékszintet.

and DateValue ge {startdate}

A megadott dátumon vagy után adja vissza az adatokat, például a 2022-04-01Z 2022-április-01 2019-július-01 értéket jelöli.

)

Zárja be filter() záradékot.

/groupby(

Kezdje el a groupby() záradékot.

(DateValue, ColumnName, LaneName, State, WorkItemType,AssignedTo/UserName,Area/AreaPath),

Csoportosítás DateValue, ColumnName és minden más tulajdonság alapján, amelyről jelentést szeretne készíteni. Itt LaneName is szerepel, hogy lehetővé tegyük a sávok szerinti szűrést.

aggregate($count as Count)

Összesítés munkaelemek számaként.

)

Zárja be groupby() záradékot.

(Nem kötelező) Lekérdezés átnevezése

Az alapértelmezett lekérdezéscímkét (Query1) átnevezheti valami értelmesebbre. Egyszerűen adjon meg egy új nevet a Lekérdezés beállításai panelen.

Képernyőkép a Power BI lekérdezési menüjének beállításairól, a lekérdezés átnevezéséről.

Az oszlopok kibontása a Power Query-szerkesztőben

A Power Query-szerkesztő válassza ki az átalakítani kívánt adatokat tartalmazó lekérdezést. CFD-diagram esetén ki kell bontania a , Areaés Iteration az AssignedTooszlopokat. Ha szeretné megtudni, hogyan, tekintse meg a Transform Analytics-adatok a Power BI-jelentések létrehozásához, majd bontsa ki az oszlopokat című szakaszokat.

(Nem kötelező) mezők átnevezése

Az oszlopok kibontása után érdemes lehet átnevezni egy vagy több mezőt. Átnevezheti például az oszlopot AreaPath a következőre Area Path: . További információ: Oszlopmezők átnevezése.

Zárja be a lekérdezést, és alkalmazza a módosításokat

Miután elvégezte az összes adatátalakítást, válassza a Kezdőlap menü Bezárás &alkalmaz elemét a lekérdezés mentéséhez és a Power BI Jelentés lapjára való visszatéréshez.

Halmozott területdiagram létrehozása

A következő példában a lekérdezés cfd-re lett átnevezve, de az oszlopok nem lettek átnevezve.

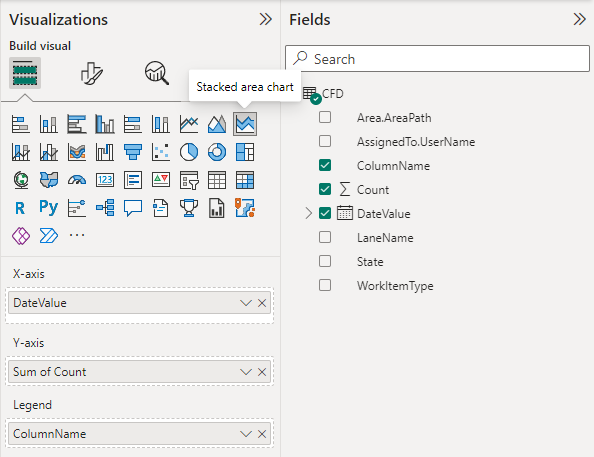

A Power BI-ban válassza a Halmozott terület diagramot a Vizualizációk csoportban.
Adja hozzá DateValue az tengely-hez, majd kattintson a jobb gombbal DateValue, és válassza a DateValue a Date Hierarchy helyett.
Adj Count az értékekhez.
Adj hozzá ColumnName a jelmagyarázathoz.
A Szűrők panelen bontsa ki ColumnNamea elemet, és csak a diagramon megjeleníteni kívánt értékeket jelölje ki. Előfordulhat például, hogy törölni szeretné az Új, Javasolt, Kész vagy Bezárt elemek kijelölését.

A példajelentés betűrendben jeleníti meg az oszlopokat. Az előnyben részesített sorrend azonban az adatok oszlopsorrend vagy progresszív sorrend szerint történő rendezése.

Képernyőkép a Power BI halmozott területdiagram-jelentéséről, az oszlopok betűrendbe rendezve.

Oszlopok rendezése progresszív sorrendben

Ha a diagramoszlopokat a táblán megadott sorrendben szeretné rendezni, hajtsa végre a következő lépéseket:

Hozzon létre egy új lekérdezést a Power BI-ban az alábbi lekérdezések alapján. Ha elkészült, nevezze át a lekérdezést ColumnOrder névre.

Power BI-lekérdezés
OData-lekérdezés

let
   Source = OData.Feed ("https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/BoardLocations?"
        &"$apply=filter( "
            &"Team/TeamName eq '{teamname}'  "
            &"and BoardName eq 'Stories'  "
            &"and IsCurrent eq true "
        &") "
        &"/groupby ((ColumnName,ColumnOrder)) "
    ,null, [Implementation="2.0",OmitValues = ODataOmitValues.Nulls,ODataVersion = 4])
in
    Source

https://analytics.dev.azure.com/{organization}/{project}/_odata/V3.0-preview/BoardLocations?
        $apply=filter(
            Team/TeamName eq '{teamname}'
            and BoardName eq 'Stories'
            and IsCurrent eq true
        )
        /groupby ((ColumnName,ColumnOrder))

A jelentés rendezése a megfelelő sorrendben

A Power BI-ban bontsa ki a ColumnOrder lekérdezést, és válassza a lehetőséget ColumnName.
Válassza az Oszlopeszközök lehetőséget, majd a Rendezés oszlop szerint, és válassza ki a ColumnOrder-t.
Válassza a Modellezés menüt, majd Kapcsolatok kezelése. Győződjön meg arról, hogy van kapcsolat CFD.ColumnName és ColumnOrder.ColumnName között. Valószínű, hogy a kapcsolatot automatikusan észlelték.

A "Kapcsolatok kezelése" párbeszédablak megjeleníti a CFD.ColumnName és a ColumnOrder.ColumnName közötti kapcsolatot.
A fent létrehozott jelentésben, a Jelmagyarázatban cserélje le a jelmagyarázatraCFD.ColumnNameColumnOrder.ColumnName.

A jelentés a tábla által használt sorrendben rendezett oszlopokkal frissül.

Feljegyzés

Ha a munkaelemek egy azóta törölt oszlopban voltak, akkor a fenti jelentésben "Üresként" jelennek meg.
