Oktatóanyag: Kumulatív folyamatábra megtekintése és konfigurálása

Azure DevOps Services | Azure DevOps Server | Azure DevOps Server 2022

A halmozott folyamatábrák (CFD-k) lehetővé teszik a munka folyamatának rendszeren keresztüli monitorozását. A CFD-k nyomon követik a munkaelemek számát, miközben fokozatosan haladnak végig a munkafolyamat különböző állapotain. Ezek a diagramok az eposzok, funkciók, felhasználói történetek, problémák, termékhátrelék-elemek vagy követelmények folyamatát mutatják be a projekthez kiválasztott folyamattól függően:

Kétféle CFD érhető el: a helyszíni jelentés, amit egy csapat hátralékából vagy táblájából tekinthet meg, valamint az irányítópulthoz hozzáadható CFD-widget.

Ebben az útmutatóban Ön:

  • A CFD helyszíni jelentésének (Elemzés) megtekintése és konfigurálása
  • Az összegző folyamatábra widget (Elemzés) konfigurálása

Előfeltételek

Kategória Követelmények
hozzáférési szintek - Projekt tagja.
- Legalább alapszintű hozzáférést.
engedélyek - csapatadminisztrátor, vagy projektadminisztrátor, vagy adott irányítópult-engedélyek önnek megadva.
– Widget hozzáadása egy csapat irányítópulthoz: A csapat tagja.
funkció engedélyezése Azure Boards engedélyezve van. Ha le van tiltva, a munkakövetési elemzési vezérlők egyike sem jelenik meg. A szolgáltatás ismételt engedélyezéséről további információt a szolgáltatás be- és kikapcsolása című témakörben talál.
feladat-tudatosság A cikk későbbi részében felsorolt kötelező vagy ajánlott feladatok megismerése.
Kategória Követelmények
hozzáférési szintek - Projekt tagja.
- Legalább alapszintű hozzáférést.
engedélyek - csapatadminisztrátor, vagy projektadminisztrátor, vagy adott irányítópult-engedélyek önnek megadva.
– Widget hozzáadása egy csapat irányítópulthoz: A csapat tagja.
funkció engedélyezése - Azure Boards engedélyezve van. Ha le van tiltva, a munkakövetési elemzési vezérlők egyike sem jelenik meg. A szolgáltatás ismételt engedélyezéséről további információt a szolgáltatás be- és kikapcsolása című témakörben talál.
- Analytics telepítve és engedélyezve. A Projektgyűjteménygazdák csoport tagjai bővítményeket adhatnak hozzá, vagy engedélyezhetik a szolgáltatást. A szervezettulajdonosok automatikusan ennek a csoportnak a tagjai.

CFD-használat

A CFD az egyes táblaoszlopokban lévő elemek számát jeleníti meg egy adott időszakra vonatkozóan. Ebből a diagramból képet kaphat a folyamatban lévő munka mennyiségéről és az átfutási időről. A folyamatban lévő munka nyomon követi a befejezetlen követelményeket. Az átfutási idő azt jelzi, hogy mennyi ideig tart egy követelmény teljesítése a munka megkezdése után.

Képernyőkép egy 30 napot felölelő környezetbeli CFD-ről. A halmozott sávok különböző állapotok, például befejezett és folyamatban lévő állapotok elemszámait jelenítik meg.

Feljegyzés

A jelentés a környezetben mindig a kék-zöld színtémát használja. Az elemzésalapú kumulatív folyamatábra widget azonban különböző színtémákat támogat.

Ahhoz, hogy a CFD hasznos információkat nyújtson, frissítenie kell a munkaelemek állapotát, hogy azok a folyamat előrehaladását tükrözzék. Ezeket a frissítéseket gyorsan elvégezheti a munka nyomon követéséhez és kezeléséhez használt táblán keresztül.

A CFD-használattal kapcsolatos további információkért lásd az összesített folyamatot, az átfutási időt és a ciklusidőre vonatkozó útmutatást.

A teendőlista megnyitása a webes portálról

  1. Lépjen a szervezetéhez, válassza ki a projektet (1), majd válassza a Boards>Backlogs (2) lehetőséget. A csapatválasztóban válassza ki a csoportot (3).

    Képernyőkép egy hátralékról. Három elem van kiemelve: az 1. címkével ellátott projekt; 2. címkével ellátott hátralékok; és a csapat, 3 címkével.

    Másik teendőlista kiválasztásához nyissa meg a választót, majd hajtsa végre az alábbi lépések egyikét:

    • Válasszon egy másik csapatot.
    • Válassza a Hátralékok könyvtár megtekintése lehetőséget.
    • Adjon meg egy kulcsszót a keresőmezőbe a projekthez tartozó csapat-hátralékok listájának szűréséhez.

    Képernyőkép a csapatválasztóról. Néhány csapat szerepel a listában, és a hátralékok könyvtárának megtekintésére is lehetőség van.

  2. A termék-hátralék helyi jelentéseinek megtekintéséhez válassza ki a folyamatnak megfelelő hátralékszintet:

    • Az Agile esetében válassza a Történetek lehetőséget.
    • Az Alapszintű beállításnál válassza a Problémák lehetőséget.
    • Scrum esetén válassza ki a hátralékelemeket.
    • A CMMI esetében válassza a Követelmények lehetőséget.

    Képernyőkép egy feladathátralékról. A termékhátralék-szint ki van emelve, a Stories pedig ki van jelölve.

A CFD helyi jelentésének megtekintése

A CFD-jelentések termék- és portfolió-hátralékokhoz érhetők el. Minden jelentés interaktív vezérlőket kínál, hogy minden felhasználó számára érdekes képet nyújtson.

  1. Ha meg szeretné nyitni a CFD-t a termékhez vagy a portfolióhoz, válassza az Elemzés lehetőséget.

    Képernyőkép az Elemzés lapján lévő hátralékról, ahol az Elemzések, a Táblák és a Hátralékok vannak kiemelve, valamint az átlagos folyamatban lévő munkaérték 187.

    A folyamatban lévő munka átlagos értéke kizárja a befejezett munkaelemeket.

  2. A portfolió-hátralék kiválasztásához válassza ki a hátralékválasztóból.

    Képernyőkép egy hátralék Elemzés lapján. A hátralékválasztóban a Szolgáltatások elem ki van emelve.

  3. A CFD megtekintéséhez válassza a Teljes jelentés megtekintése lehetőséget.

  4. Az interaktív vezérlőkkel kiválaszthatja az időkeretet, a sávokat és a munkafolyamat-állapotokat vagy a táblaoszlopokat. 14 és 180 nap közötti gördülő időszakot választhat.

    Vigye az egérmutatót egy adott időpontra annak megjelenítéséhez, hogy hány munkaelem van egy adott állapotban. Július 3-án például 101 tétel volt kutatási állapotban.

    Alapértelmezés szerint a folyamatban lévő munka átlagos értékét úgy számítja ki a rendszer, hogy a megadott gördülési időszakban figyelembe veszi a folyamatban lévő napi munka számát.

    Képernyőkép egy 60 napot felölelő környezetbeli CFD-ről. A halmozott sávok különböző állapotok, például befejezett és folyamatban lévő állapotok elemszámait jelenítik meg.

    A megadott beállítások csak Az Ön számára vannak beállítva. A munkamenetek között mindaddig megmaradnak, amíg ön nem módosítja őket.

  5. Ha hozzá szeretné adni a jelentést egy irányítópulthoz, válassza a További műveletek ikont, majd a Másolás irányítópultra lehetőséget.

    Képernyőkép egy helyi CFD sarkáról. A További műveletek menüBen a Másolás az irányítópultra elem ki van emelve.

    Jelölje ki az irányítópultot, majd kattintson az OK gombra.

  6. Ha vissza szeretne térni az Elemzés összegzéséhez, válassza a vissza nyílbillentyűt.

Az összegző folyamatábra widget hozzáadása az irányítópulthoz

  1. Győződjön meg arról, hogy a csapat táblája meghatározott oszlopokkal és sávokkal van konfigurálva, amelyek támogatják a munkafolyamatokat.

  2. Ha rögzített hatókörű CFD-ket szeretne, győződjön meg arról, hogy a sprint iterációk meghatározottak az érintett sprintekhez.

  3. Ha CFD-t szeretne hozzáadni a csapat irányítópultjához, kövesse a Widgetek hozzáadása irányítópulthoz című témakörben leírt lépéseket, és használja az Összegző folyamatábra widgetet.

    Képernyőkép a widget katalógus Kumulatív Folyamatábra widgetjéről, egy CFD kis, absztrakt képével és a widget leírásával.

A CFD-vezérlő konfigurálása

  1. Az Összegző folyamatábra widgeten válassza a További műveletek ikont, majd a Konfigurálás lehetőséget.

  2. A Konfiguráció párbeszédpanelen módosítsa a címet, majd válassza ki a figyelni kívánt értékeket a következő mezőkhöz:

    • csapat
    • Hátralévő feladatok
    • Sáv
    • oszlop

    Képernyőkép a Konfiguráció párbeszédpanelről, amelyen többek között a cím, a csapat, a hátralék, a sáv, az idő és a szín mezői szerepelnek.

  3. Az időszak beállításainak konfigurálása:

    • Folyamatos folyamatú CFD esetén válassza a Gördülő időszak (napok) lehetőséget, majd adja meg a diagramon megtekinteni kívánt napok számát.
    • Rögzített hatókörű CFD esetén válassza a Kezdési dátum lehetőséget, majd adja meg a kezdési dátumot. Akkor válassza ezt a nézetet, ha a csapata Scrumban-folyamatot alkalmaz, vagy egy szabványos sprintfolyamatot követ.

    A két CFD-típus közötti fő különbség az, hogy a rögzített hatókörű CFD információkat nyújt (a legtöbb esetben) a hatókör változásáról.

  4. Válasszon egy színt. A különböző csapatok CFD-jei a csapatok megkülönböztetésére szolgáló eltérő színekkel különböztethetők meg.

  5. Válassza az Mentésgombot. Az alábbi CFD 30 napnyi adatot jelenít meg.

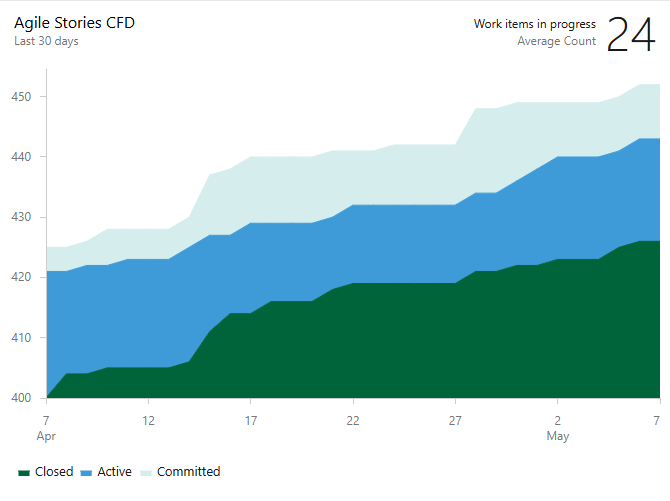

    Képernyőkép egy 30 napot lefedő CFD-vezérlőről. A halmozott sávok különböző állapotok, például befejezett és folyamatban lévő állapotok elemszámait jelenítik meg.
