Tesztkörnyezet beállítása hálózati osztály tanításához a GNS3 használatával az Azure Lab Servicesben

  • Cikk

Fontos

Az Azure Lab Services 2027. június 28-án kivezetésre kerül. További információkért tekintse meg a nyugdíjazási útmutatót.

Ez a cikk bemutatja, hogyan állíthat be osztályt a hálózatok emulálására, konfigurálására, tesztelésére és hibaelhárítására az Azure Lab Services GNS3 szoftverével.

Ez a cikk két szakaszból áll. Az első szakasz bemutatja, hogyan hozhatja létre a labort. A második szakasz bemutatja, hogyan konfigurálhatja a sablongépet a beágyazott virtualizálás engedélyezésével és a GNS3 telepítésével és konfigurálással.

Előfeltételek

  • A tesztkörnyezet beállításához hozzá kell férnie egy Azure-előfizetéshez. Beszélje meg a szervezet rendszergazdájával, hogy hozzáférhessen-e egy meglévő Azure-előfizetéshez. Ha még nincs Azure-előfizetése, kezdés előtt hozzon létre egy ingyenes fiókot.

  • Miután rendelkezik Azure-előfizetéssel, létrehozhat egy tesztkörnyezeti csomagot az Azure Lab Servicesben. Az új tesztkörnyezeti terv létrehozásáról további információt az alábbi rövid útmutatóban talál : Erőforrások beállítása tesztkörnyezetek létrehozásához. Használhat egy meglévő tesztkörnyezeti tervet is.

A tesztkörnyezet konfigurálása

A labor létrehozásával kapcsolatos útmutatásért lásd : Oktatóanyag: Tesztkörnyezet beállítása. A tesztkörnyezet létrehozásakor használja az alábbi beállításokat.

Tesztkörnyezet beállításai Érték
Virtuális gép (VM) mérete Közepes (beágyazott virtualizálás)
Virtuálisgép-rendszerkép Windows 10 Pro, 1909-es verzió

Feljegyzés

Ez a cikk a tesztkörnyezeti tervekben elérhető funkciókra hivatkozik, amelyek lecserélték a tesztkörnyezeti fiókokat.

A sablon virtuális gépének konfigurálása

A tesztkörnyezet létrehozása után hozzon létre egy sablon virtuális gépet, amely a kiválasztott virtuális gép méretén és rendszerképén alapul. Konfigurálja a sablon virtuális gépet mindennel, amit meg szeretne adni a diákoknak ehhez az osztályhoz. További információ: Sablon létrehozása és kezelése az Azure Lab Servicesben.

A sablon virtuális gépének konfigurálásához hajtsa végre a következő feladatokat:

  1. A sablongép előkészítése beágyazott virtualizáláshoz.
  2. Telepítse a GNS3-at.
  3. Beágyazott GNS3 virtuális gép létrehozása a Hyper-V-ben.
  4. Konfigurálja a GNS3-at a Windows Hyper-V virtuális gép használatára.
  5. Adjon hozzá megfelelő berendezéseket.
  6. Tegye közzé a sablont.

Sablongép előkészítése beágyazott virtualizáláshoz

A sablon virtuális gép beágyazott virtualizáláshoz való előkészítéséhez kövesse a beágyazott virtualizálás engedélyezésének részletes lépéseit.

Ha rendszergazdai jogosultságok nélküli fiókkal hoz létre tesztkörnyezetsablon virtuális gépet, vegye fel ezt a fiókot a Hyper-V Rendszergazdák csoportjába. A beágyazott virtualizálás ilyen fiókkal való használatával kapcsolatos további információkért tekintse meg ezeket az ajánlott eljárásokat.

A GNS3 telepítése

  1. Csatlakozzon a sablon virtuális gépéhez a Távoli asztal használatával.

  2. A GNS3 windowsos telepítéséhez kövesse a GNS3 webhelyén található részletes utasításokat.

    1. Mindenképpen válassza ki a GNS3 virtuális gépet az Összetevők kiválasztása lapon:

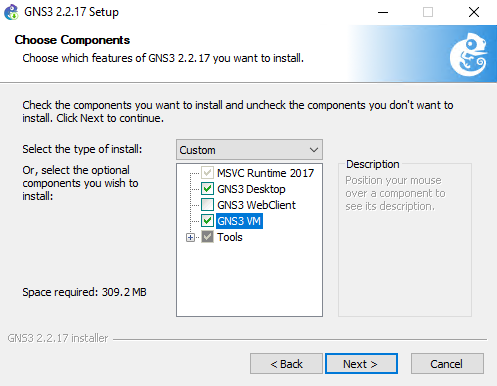

      Képernyőkép a GNS3 telepítési varázsló Összetevők kiválasztása lapjáról, amelyen a GNS3 virtuális gép lehetőség van kiválasztva.

    2. A GNS3 virtuális gép lapján válassza a Hyper-V lehetőséget:

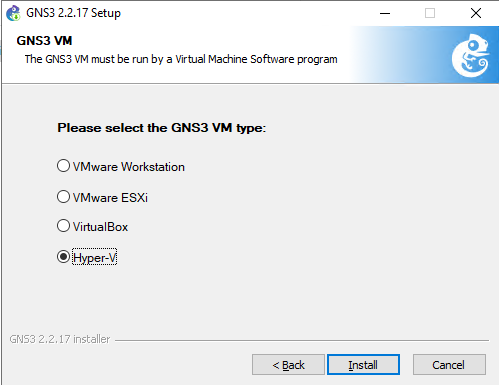

      Képernyőkép a GNS3 virtuálisgép-lapról a GNS3 telepítővarázslóban, a Hyper-V lehetőség kiválasztásával.

      A Hyper-V lehetőség kiválasztásakor a telepítő letölti a PowerShell-szkriptet és a VHD-fájlokat a GNS3 virtuális gép Hyper-V kezelőben való létrehozásához.

  3. Folytassa a telepítést az alapértelmezett értékekkel.

Fontos

A telepítés befejezése után ne indítsa el a GNS3-at.

GNS3 virtuális gép létrehozása

Amikor a telepítés befejeződött, megjelenik egy zip-fájl , a GNS3. VM.Hyper-V.2.2.x.zip ugyanabban a mappában, mint a telepítési fájl. A zip-fájl tartalmazza a Hyper-V virtuális gép létrehozásához használt virtuális lemezeket és a PowerShell-szkriptet.

A GNS 3 virtuális gép létrehozása:

  1. Csatlakozzon a sablon virtuális gépéhez a Távoli asztal használatával.

  2. Bontsa ki az összes fájlt a GNS3-ban. VM.Hyper-V.2.2.x.zip fájl. Ha a sablon virtuális gépe nem rendszergazdai fiókkal rendelkezik a tesztkörnyezet felhasználói számára, a fájlokat a nem rendszergazdai fiók számára elérhető helyen nyerje ki.

  3. Válassza a jobb gombbal a create-vm.ps1 PowerShell-szkriptet, majd válassza a Futtatás a PowerShell-lel parancsot.

  4. Amikor megjelenik a kérés, írja be az Execution Policy Change Y értéket a szkript végrehajtásához.

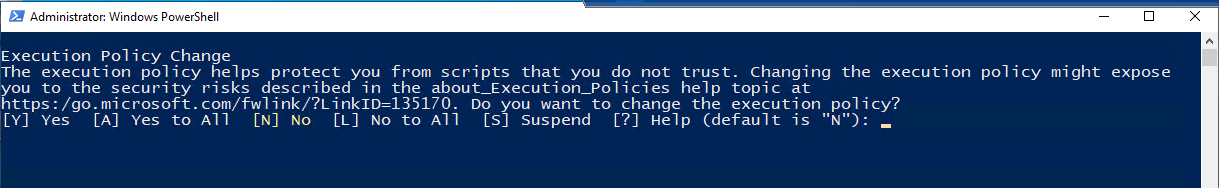

    Képernyőkép a PowerShell parancssorról, amely végrehajtási szabályzat módosítását kéri.

  5. A szkript befejezése után győződjön meg arról, hogy a GNS3 virtuális gép elérhető a Hyper-V Managerben.

A GNS3 konfigurálása Hyper-V virtuális gép használatára

A GNS3 telepítése és a GNS3 virtuális gép hozzáadása után konfigurálja a GNS 3-at a Hyper-V virtuális gép használatára.

  1. Csatlakozzon a sablon virtuális gépéhez a Távoli asztal használatával.

  2. Indítsa el a GNS3-at. Megnyílik a GNS3 telepítővarázslója .

  3. Válassza ki a Berendezések futtatása lehetőséget egy virtuális gép beállításából, majd válassza a Tovább lehetőséget.

  4. Használja az alapértelmezett értékeket a következő oldalakon.

  5. Ha a VMware vmrun eszközt kapja, nem található hiba, válassza az OK gombot, majd a Mégse elemet a varázslóból.

    VMware-hibaüzenetet megjelenítő képernyőkép a GNS3 telepítővarázslójában.

  6. A Hyper-V virtuális géppel való kapcsolat befejezéséhez válassza a Beállítások>szerkesztése>GNS3 virtuális gép lehetőséget.

  7. Válassza a GNS3 virtuális gép engedélyezése lehetőséget. Ezután a Virtualizálási motor alatt válassza a Hyper-V lehetőséget.

    Képernyőkép a GNS3 virtuálisgép-beállítások oldalról, amelyen a GNS3 virtuális gép beállítás engedélyezve van, és a Hyper-V ki van jelölve.

  8. Kattintson az OK gombra.

Megfelelő berendezések hozzáadása

Ezután hozzáadhat berendezéseket az osztályhoz. Ha berendezéseket szeretne telepíteni a GNS3 piactérről, kövesse a GNS3 dokumentációjának részletes lépéseit.

Ha a sablon virtuális gépe nem rendszergazdai fiókkal rendelkezik a laborfelhasználók számára, telepítse a berendezéseket a fiók számára elérhető helyre. Igény szerint beállíthatja, hogy a rendszergazda és a nem rendszergazda felhasználó a két felhasználó által elérhető helyen keressen berendezéseket és projekteket.

Sablon közzétételének előkészítése

A sablon virtuális gépének beállítása után ellenőrizze a következő kulcsfontosságú pontokat a sablon közzététele előtt:

  • Győződjön meg arról, hogy a GNS3 virtuális gép le van állítva vagy ki van kapcsolva. Ha a virtuális gép továbbra is fut, a közzététel rontja a virtuális gépet.
  • Állítsa le a GNS3-at. A GNS3 futtatása közben történő közzététel nem kívánt mellékhatásokhoz vezethet.
  • Távolítsa el a telepítőfájlokat vagy más szükségtelen fájlokat a sablon virtuális gépéről.

Fontos

Ha a virtuális gép továbbra is fut, a közzététel rontja a sablon virtuális gépét, és használhatatlan tesztkörnyezeti virtuális gépeket hoz létre.

Költségbecslés

Ez a szakasz költségbecslést biztosít az osztály 25 tesztkörnyezet-felhasználó számára történő futtatásához. 20 óra ütemezett osztályidő van. Emellett minden felhasználó 10 órás kvótát kap az ütemezett osztályidőn kívüli házi feladatokhoz vagy feladatokhoz. A kiválasztott virtuális gép mérete nagy (beágyazott virtualizálás), amely 84 tesztkörnyezeti egység.

  • 25 tesztkörnyezet-felhasználó × (20 ütemezett óra + 10 kvóta óra) × 84 tesztkörnyezeti egység

Fontos

A költségbecslés csak példaként szolgál. Az aktuális díjszabási információkért tekintse meg az Azure Lab Services díjszabását.

Kapcsolódó tartalom

A sablonkép mostantól közzétehető a laborban. További információ: A sablon virtuális gépének közzététele.
