Azure Firewall を使用して送信トラフィックを制御する

2023-06-01

この記事では、Azure Firewall を使用して、App Service アプリからバックエンドの Azure リソースまたはその他のネットワークリソースへの送信トラフィックをロックダウンする方法について説明します。この構成は、データ流出や悪意のあるプログラム実装のリスクを防ぐのに役立ちます。

既定では、App Service アプリはパブリックインターネットへの送信要求を行うことができます (たとえば、NPM.org から必要な Node.js パッケージをインストールする場合など)。アプリが Azure 仮想ネットワークと統合されている場合は、ネットワークセキュリティグループを使用して、ターゲット IP アドレス、ポート、プロトコルなどの限られた範囲に送信トラフィックを制御できます。 Azure Firewall を使用すると、より詳細なレベルで送信トラフィックを制御し、Microsoft サイバーセキュリティからのリアルタイムの脅威インテリジェンスに基づいてトラフィックをフィルター処理できます。アプリケーションとネットワークの接続ポリシーを、サブスクリプションと仮想ネットワークをまたいで一元的に作成、適用、記録することができます (Azure Firewall 機能に関するページを参照)。

App Service におけるネットワークの概念とセキュリティの強化については、ネットワーク機能に関するページと「App Service を使用した大変革: パート 6: Web アプリをセキュリティで保護する」を参照してください。

必須コンポーネント

アプリのリージョン仮想ネットワーク統合を有効にします。
[Route All] (すべてをルーティング) が有効になっていることを確認します。この設定は既定で有効になっており、統合仮想ネットワーク経由ですべての送信トラフィックをルーティングするように App Service に指示します。この設定を無効にすると、プライベート IP アドレスへのトラフィックのみが仮想ネットワーク経由でルーティングされます。
Azure Firewall によってバックエンドの Azure サービスにもアクセスをルーティングする場合は、統合仮想ネットワークの App Service サブネット上のすべてのサービスエンドポイントを無効にします。 Azure Firewall を構成した後、Azure サービスへの送信トラフィックは、サービスエンドポイントではなく、ファイアウォール経由でルーティングされます。

1. 必要なファイアウォールサブネットを作成する

統合仮想ネットワークにファイアウォールをデプロイするには、AzureFirewallSubnet という名前のサブネットが必要です。

Azure portal で、アプリに統合されている仮想ネットワークに移動します。
左側のナビゲーションから [サブネット]>[サブネット] を選択します。
[名前] に「AzureFirewallSubnet」と入力します。
[サブネットのアドレス範囲] で、既定値をそのまま使用するか、または少なくとも /26 のサイズの範囲を指定します。
[保存] を選択します。

2. ファイアウォールをデプロイして IP を取得する

Azure portal のメニューまたは [ホーム] ページで [リソースの作成] を選択します。
検索ボックスに「ファイアウォール」と入力し、Enter キーを押します。
[ファイアウォール] を選択し、 [作成] を選択します。

[ファイアウォールの作成] ページで、次の表に示すようにファイアウォールを構成します。

設定	値
リソースグループ	統合仮想ネットワークと同じリソースグループ。
名前	任意の名前
リージョン	統合仮想ネットワークと同じリージョン。
ファイアウォールポリシー	[新規追加] を選択して作成します。
Virtual Network	統合仮想ネットワークを選択します。
パブリック IP アドレス	既存のアドレスを選択するか、[新規追加] を選択して作成します。

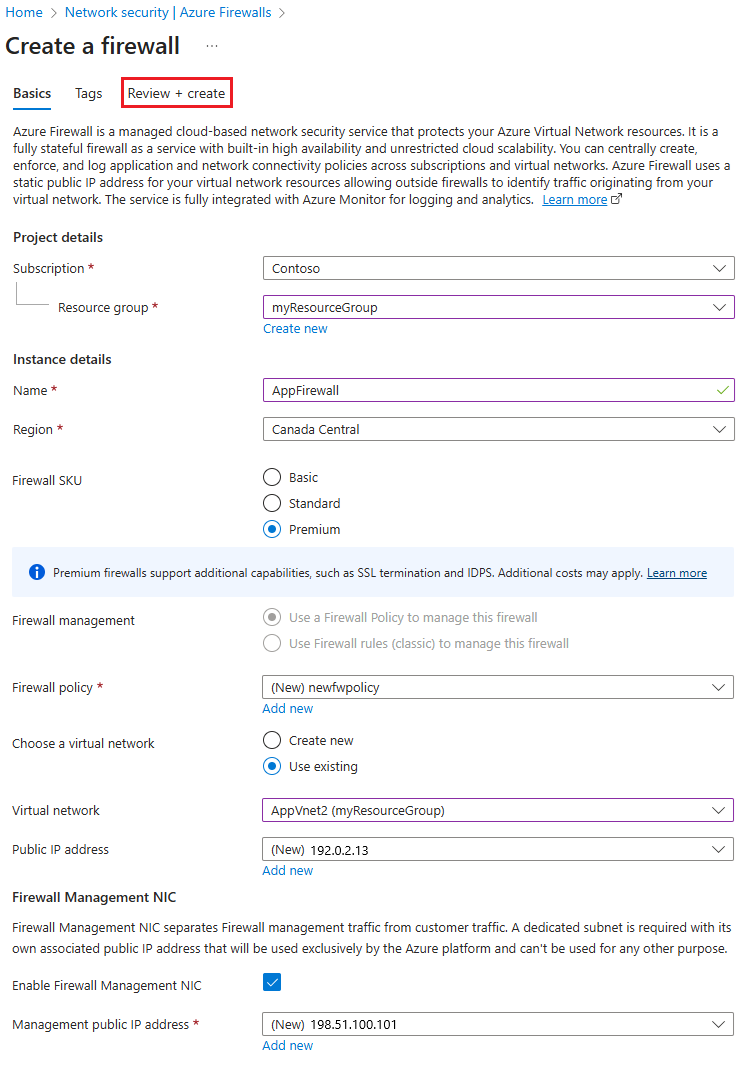

Azure portal での Azure Firewall の作成のスクリーンショット。

[Review + create](レビュー + 作成) をクリックします。
[作成] をもう一度選択します。

デプロイが完了するまでに数分かかります。
デプロイが完了したら、自分のリソースグループに移動し、ファイアウォールを選択します。

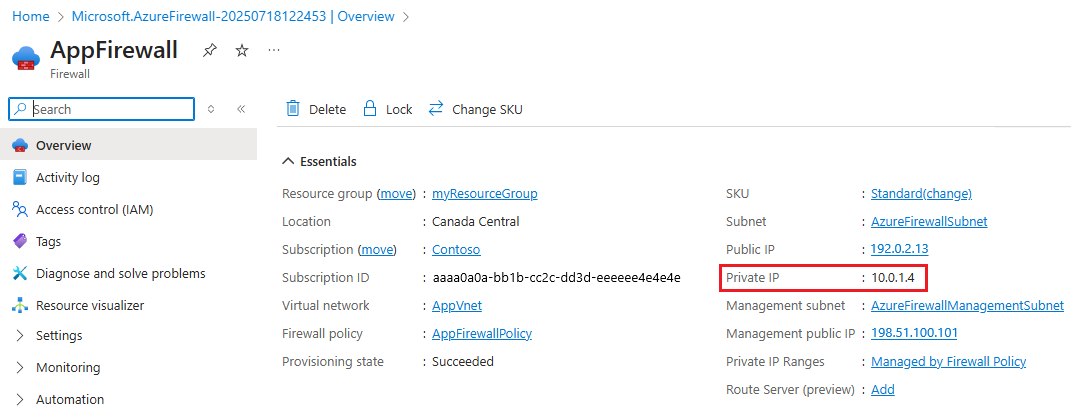

ファイアウォールの [概要] ページで、プライベート IP アドレスをコピーします。プライベート IP アドレスは、仮想ネットワークのルーティング規則で次ホップアドレスとして使用されます。

3. すべてのトラフィックをファイアウォールにルーティングする

仮想ネットワークを作成する場合、Azure では、そのサブネットごとに既定のルートテーブルが自動的に作成され、既定のシステムルートがテーブルに追加されます。この手順では、すべてのトラフィックをファイアウォールにルーティングするユーザー定義ルートテーブルを作成し、統合仮想ネットワーク内の App Service サブネットに関連付けます。

Azure portal メニューで [すべてのサービス] を選択するか、または任意のページから [すべてのサービス] を検索して選択します。
[ネットワーク] で、 [ルートテーブル] を選択します。
[追加] を選択します。

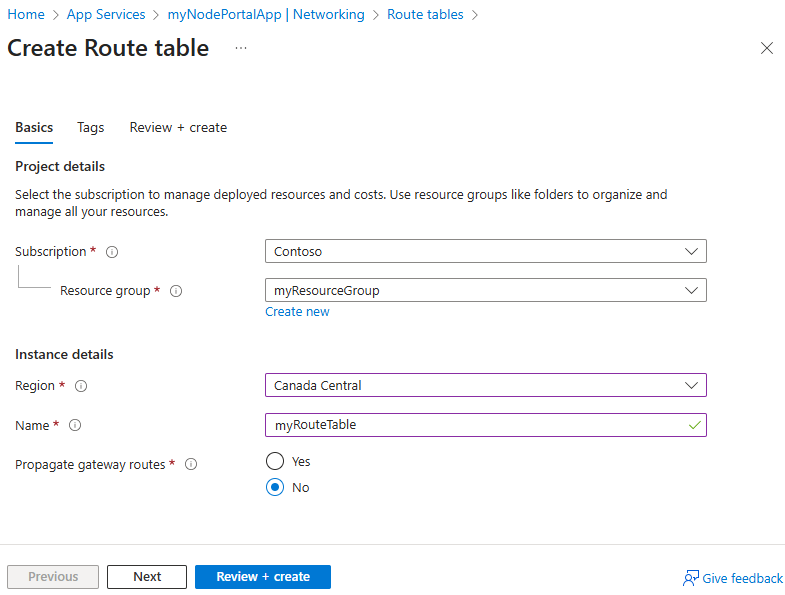

次の例のように、ルートテーブルを構成します。

作成したファイアウォールと同じリージョンを選択していることを確認します。
[Review + create](レビュー + 作成) を選択します。
［作成］ を選択します
デプロイが完了したら、[リソースに移動] を選択します。
左側のナビゲーションから [ルート]>[追加] を選択します。

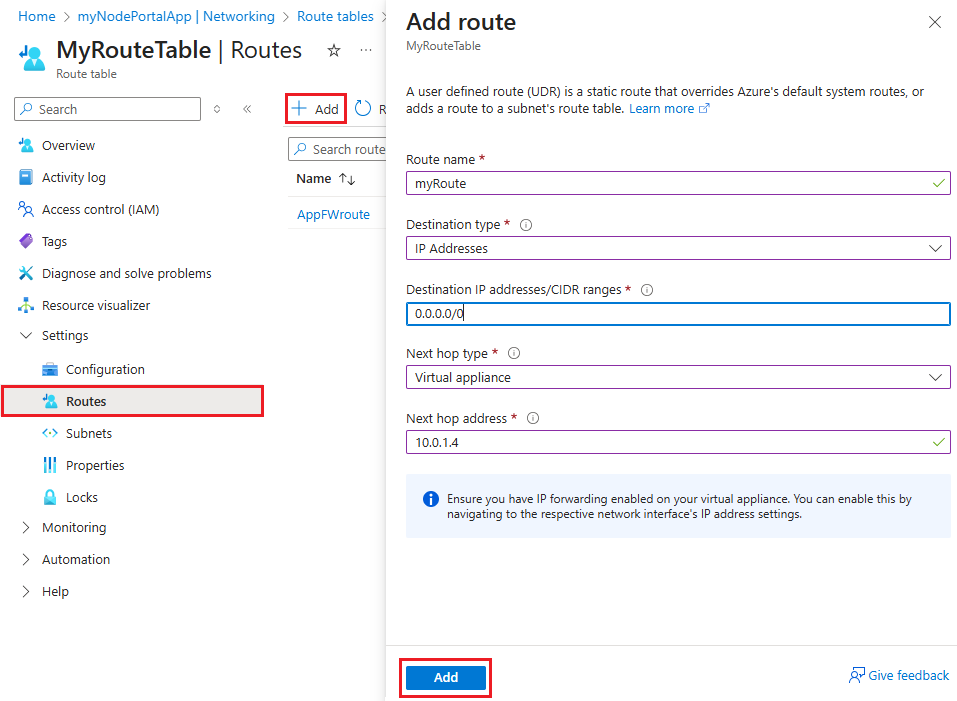

次の表に示すように、新しいルートを構成します。

設定	値
アドレスプレフィックス	0.0.0.0/0
次ホップの種類	仮想アプライアンス
次ホップアドレス	2 でコピーしたファイアウォールのプライベート IP アドレス。ファイアウォールをデプロイし、その IP を取得します。

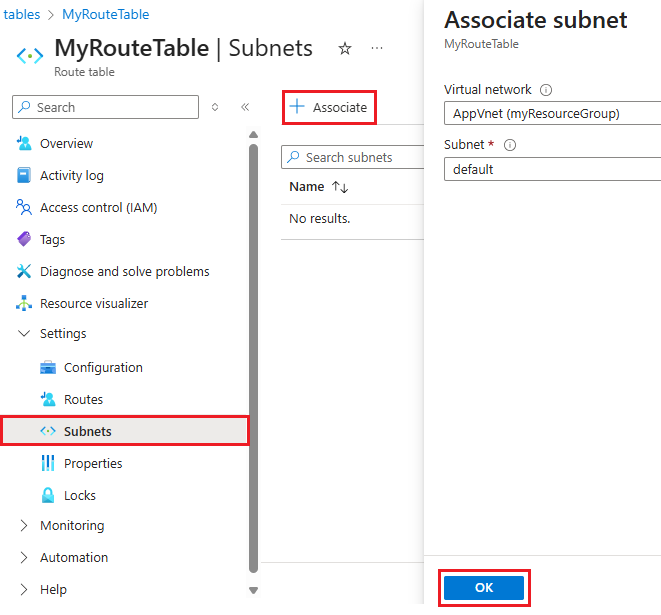

左側のナビゲーションから [サブネット]>[関連付け] を選択します。
[仮想ネットワーク] で、統合仮想ネットワークを選択します。
[サブネット] で、App Service サブネットを選択します。
[OK] を選択します。

4. Azure Firewall ポリシーを構成する

アプリからの送信トラフィックは、統合仮想ネットワークを介してファイアウォールにルーティングされるようになりました。 App Service の送信トラフィックを制御するには、ファイアウォールポリシーにアプリケーションルールを追加します。

ファイアウォールの [概要] ページに移動し、そのファイアウォールポリシーを選択します。
[ファイアウォールポリシー] ページの左側のナビゲーションで、[アプリケーション規則]>[規則コレクションの追加] を選択します。
[ルール] で、ソースアドレスとして App Service サブネットを含むネットワークルールを追加し、FQDN の宛先を指定します。次のスクリーンショットでは、FQDN の宛先が contoso.com に設定されています。

注意

ソースアドレスとして App Service サブネットを指定する代わりに、サブネット内のアプリのプライベート IP アドレスを直接使用することもできます。 WEBSITE_PRIVATE_IP 環境変数を使用して、サブネット内のアプリのプライベート IP アドレスを見つけることができます。
[追加] を選択します。

5. 送信トラフィックを確認する

構成を確認する簡単な方法は、アプリの SCM デバッグコンソールから curl コマンドを使用して、送信接続を確認することです。

ブラウザーで、https://<app-name>.scm.azurewebsites.net/DebugConsole に移動します。

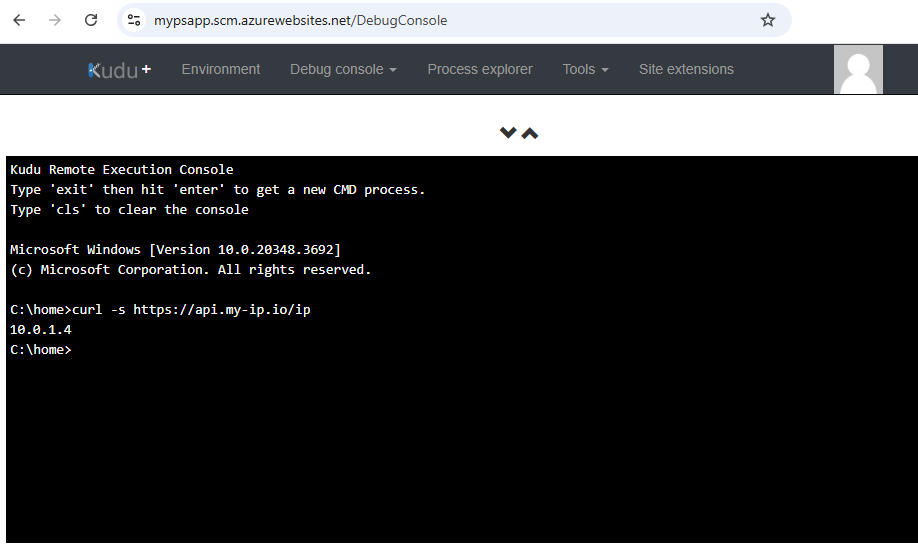

コンソールで、構成したアプリケーションルールに一致する URL を使用して curl -s <protocol>://<fqdn-address> を実行します。次のスクリーンショットは、API からの正常な応答を示す Web サイトの例であり、IP アドレスを示しています。

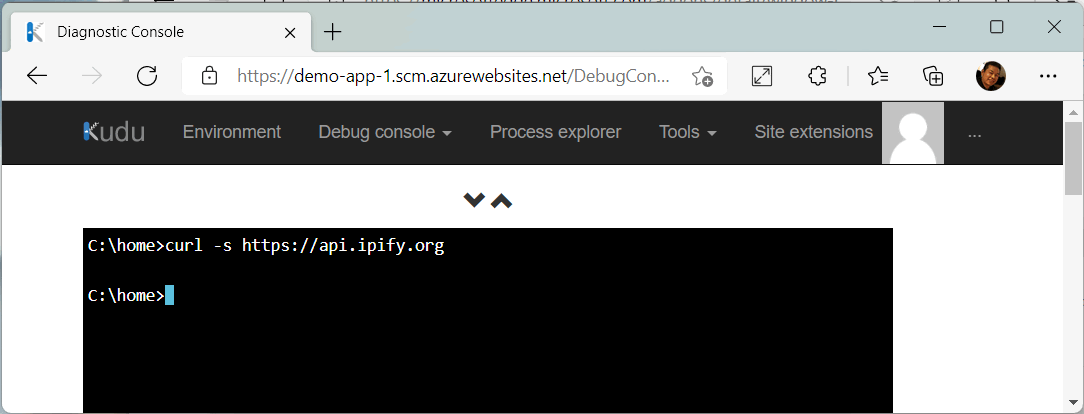

構成したアプリケーションルールに一致しない URL を使用して、curl -s <protocol>://<fqdn-address> をもう一度実行します。次のスクリーンショットでは、応答が返されません。これは、ファイアウォールによってアプリからの送信要求がブロックされたことを示しています。
