Tworzenie klastra Azure Stack HCI przy użyciu narzędzia Windows Admin Center

  • Artykuł

Dotyczy: Azure Stack HCI, wersje 22H2 i 21H2

Ostrzeżenie

Instrukcje wdrażania podane w tym artykule dotyczą starszej wersji usługi Azure Stack HCI w wersji 22H2. W przypadku nowych wdrożeń zalecamy użycie najnowszej ogólnie dostępnej wersji, Azure Stack HCI w wersji 23H2. Aby uzyskać instrukcje dotyczące wdrażania, zobacz About Azure Stack HCI, version 23H2 deployment (Informacje o wdrożeniu rozwiązania Azure Stack HCI w wersji 23H2).

Po wdrożeniu systemu operacyjnego Azure Stack HCI dowiesz się, jak używać Windows Admin Center do tworzenia klastra rozwiązania Azure Stack HCI korzystającego z Bezpośrednie miejsca do magazynowania i opcjonalnie zdefiniowanej programowo sieci. Kreator tworzenia klastra w Windows Admin Center wykona większość zadań podnoszenia. Jeśli wolisz zrobić to samodzielnie za pomocą programu PowerShell, zobacz Tworzenie klastra azure Stack HCI przy użyciu programu PowerShell. Artykuł programu PowerShell jest również dobrym źródłem informacji na temat tego, co dzieje się pod maską kreatora i do celów rozwiązywania problemów.

Uwaga

Jeśli wykonujesz instalację pojedynczego serwera usługi Azure Stack HCI 21H2, utwórz klaster za pomocą programu PowerShell .

Jeśli chcesz przetestować rozwiązanie Azure Stack HCI, ale masz ograniczony lub żaden zapasowy sprzęt, zobacz Przewodnik oceny rozwiązania Azure Stack HCI, w którym omówimy problem z rozwiązaniem Azure Stack HCI przy użyciu wirtualizacji zagnieżdżonej wewnątrz maszyny wirtualnej platformy Azure. Możesz też wypróbować samouczek Tworzenie laboratorium opartego na maszynie wirtualnej dla rozwiązania Azure Stack HCI , aby utworzyć własne prywatne środowisko laboratoryjne przy użyciu wirtualizacji zagnieżdżonej na wybranym serwerze, aby wdrożyć maszyny wirtualne z rozwiązaniem Azure Stack HCI na potrzeby klastrowania.

Przepływ pracy tworzenia klastra

Oto przepływ pracy tworzenia klastra w Windows Admin Center:

  1. Spełnij wymagania wstępne.
  2. Uruchom Kreatora tworzenia klastra.
  3. Wykonaj następujące kroki w kreatorze tworzenia klastra:
    1. Krok 1. Wprowadzenie. Gwarantuje, że każdy serwer spełnia wymagania wstępne i funkcje wymagane do dołączenia do klastra.
    2. Krok 2. Sieć. Przypisuje i konfiguruje karty sieciowe oraz tworzy przełączniki wirtualne dla każdego serwera.
    3. Krok 3. Klastrowanie. Sprawdza poprawność konfiguracji klastra. W przypadku klastrów rozproszony konfiguruje również dwie lokacje.
    4. Krok 4. Magazyn. Konfiguruje Bezpośrednie miejsca do magazynowania.
    5. Krok 5. SDN. (Opcjonalnie) Konfiguruje kontroler sieci na potrzeby wdrożenia sieci SDN.

Po zakończeniu tworzenia klastra w kreatorze tworzenia klastra wykonaj następujące kroki po utworzeniu klastra:

Wymagania wstępne

Przed uruchomieniem kreatora tworzenia klastra w Windows Admin Center należy spełnić następujące wymagania wstępne.

Ostrzeżenie

Uruchomienie kreatora przed ukończeniem wymagań wstępnych może spowodować niepowodzenie utworzenia klastra.

  • Zapoznaj się ze sprzętem i powiązanymi wymaganiami w temacie Wymagania systemowe.

  • Skontaktuj się z zespołem ds. sieci, aby zidentyfikować i zrozumieć wymagania dotyczące sieci fizycznej, wymagania dotyczące sieci hosta i wymagania dotyczące zapory. Szczególnie przejrzyj wzorce odwołania do sieci, które zawierają przykładowe projekty sieci. Ponadto określ sposób konfigurowania sieci hosta przy użyciu usługi Network ATC lub ręcznie.

  • Zainstaluj system operacyjny Azure Stack HCI na każdym serwerze w klastrze. Zobacz Wdrażanie systemu operacyjnego Azure Stack HCI.

  • Uzyskaj konto, które jest członkiem lokalnej grupy Administratorzy na każdym serwerze.

  • Mieć co najmniej dwa serwery do klastra; cztery w przypadku tworzenia klastra rozproszonego (dwa w każdej lokacji). Aby zamiast tego wdrożyć rozwiązanie Azure Stack HCI na jednym serwerze, zobacz Wdrażanie rozwiązania Azure Stack HCI na jednym serwerze.

  • Upewnij się, że wszystkie serwery znajdują się w tej samej strefie czasowej co lokalny kontroler domeny.

  • Zainstaluj najnowszą wersję Windows Admin Center na komputerze lub serwerze na potrzeby zarządzania. Zobacz Instalowanie Windows Admin Center.

  • Upewnij się, że Windows Admin Center i kontroler domeny nie są zainstalowane w tym samym systemie. Upewnij się również, że kontroler domeny nie jest hostowany w klastrze usługi Azure Stack HCI lub jednym z węzłów w klastrze.

  • Jeśli używasz Windows Admin Center na serwerze (zamiast komputera lokalnego), użyj konta, które jest członkiem grupy Administratorzy bramy lub lokalnej grupy Administratorzy na serwerze Windows Admin Center.

  • Sprawdź, czy komputer zarządzania Windows Admin Center jest przyłączony do tej samej domeny usługi Active Directory, w której utworzysz klaster, lub przyłączony do w pełni zaufanej domeny. Serwery, które będą klastra, nie muszą jeszcze należeć do domeny; można je dodać do domeny podczas tworzenia klastra.

  • Jeśli używasz zintegrowanego systemu od partnera sprzętowego firmy Microsoft, zainstaluj najnowszą wersję rozszerzeń dostawcy na Windows Admin Center, aby ułatwić aktualizowanie zintegrowanego sprzętu i oprogramowania układowego. Aby je zainstalować, otwórz Windows Admin Center i kliknij pozycję Ustawienia (ikona koła zębatego) w prawym górnym rogu. Wybierz wszystkie odpowiednie rozszerzenia dostawcy sprzętu, a następnie kliknij przycisk Zainstaluj.

  • W przypadku klastrów rozproszony skonfiguruj dwie lokacje wcześniej w usłudze Active Directory. Możesz też skonfigurować je za ciebie za pomocą kreatora. Aby uzyskać więcej informacji na temat klastrów rozproszony, zobacz Omówienie klastrów rozproszony.

Uruchamianie kreatora tworzenia klastra

Aby uruchomić kreatora tworzenia klastra w Windows Admin Center:

  1. Zaloguj się do Windows Admin Center.

  2. W obszarze Wszystkie połączenia kliknij pozycję Dodaj.

  3. W panelu Dodawanie lub tworzenie zasobów w obszarze Klastry serwerów wybierz pozycję Utwórz nowy.

  4. W obszarze Wybierz typ klastra wybierz pozycję Azure Stack HCI.

    Kreator tworzenia klastra — opcja HCI

  5. W obszarze Wybierz lokalizacje serwera wybierz jedną z następujących pozycji:

    • Wszystkie serwery w jednej lokacji
    • Serwery w dwóch lokacjach (w przypadku klastra rozproszonego)

  6. Po zakończeniu kliknij pozycję Gotowe. Zostanie wyświetlony kreator Tworzenia klastra, jak pokazano poniżej.

    Kreator tworzenia klastra — wprowadzenie

    Przejdź do następnego kroku w przepływie pracy tworzenia klastra , Krok 1: Wprowadzenie.

Krok 1. Wprowadzenie

Krok 1 kreatora przeprowadzi Cię przez upewnienie się, że zostały spełnione wszystkie wymagania wstępne, dodanie węzłów serwera, zainstalowanie wymaganych funkcji, a następnie ponowne uruchomienie każdego serwera w razie potrzeby.

  1. Przejrzyj 1.1 Sprawdź wymagania wstępne wymienione w kreatorze, aby upewnić się, że każdy węzeł serwera jest gotowy do użycia w klastrze. Po zakończeniu kliknij przycisk Dalej.

  2. W wersji 1.2 Dodaj serwery wprowadź nazwę użytkownika konta przy użyciu formatu domena\nazwa użytkownika. Wprowadź hasło, a następnie kliknij przycisk Dalej. To konto musi być członkiem lokalnej grupy Administratorzy na każdym serwerze.

  3. Wprowadź nazwę pierwszego serwera, który chcesz dodać, a następnie kliknij przycisk Dodaj. Podczas dodawania serwerów upewnij się, że używasz w pełni kwalifikowanej nazwy domeny.

  4. Powtórz krok 3 dla każdego serwera, który będzie częścią klastra. Po zakończeniu wybierz pozycję Dalej.

  5. W razie potrzeby w wersji 1.3 Dołącz do domeny określ domenę, do których mają być przyłączone serwery, oraz konto do użycia. Opcjonalnie możesz zmienić nazwę serwerów, jeśli chcesz. Następnie kliknij przycisk Dalej.

  6. W wersji 1.4 Zainstaluj funkcje, przejrzyj i dodaj funkcje zgodnie z potrzebami. Po zakończeniu kliknij przycisk Dalej.

    Kreator wyświetla listę i instaluje wymagane funkcje, w tym następujące opcje:

    • Deduplikacja danych
    • Hyper-V
    • Szyfrowanie dysków funkcją BitLocker
    • Mostkowanie centrum danych (dla kart sieciowych RoCEv2)
    • Klaster trybu failover
    • Sieć ATC
    • Moduł usługi Active Directory dla środowiska Windows PowerShell
    • Moduł funkcji Hyper-V dla programu Windows PowerShell

  7. W wersji 1.5 Zainstaluj aktualizacje kliknij przycisk Zainstaluj aktualizacje zgodnie z potrzebami, aby zainstalować aktualizacje systemu operacyjnego. Po zakończeniu kliknij przycisk Next (Dalej).

  8. W wersji 1.6 Zainstaluj aktualizacje sprzętowe kliknij pozycję Pobierz aktualizacje zgodnie z potrzebami, aby uzyskać dostępne aktualizacje sprzętowe dostawcy. Jeśli nie zainstalujesz teraz aktualizacji, zalecamy ręczne zainstalowanie najnowszych sterowników sieciowych przed kontynuowaniem. Zaktualizowane sterowniki są wymagane, jeśli chcesz użyć usługi Network ATC do skonfigurowania sieci hosta.

    Uwaga

    Niektóre rozszerzenia wymagają dodatkowej konfiguracji na serwerach lub w sieci, takich jak konfigurowanie kontrolera zarządzania płytą główną (BMC). Aby uzyskać szczegółowe informacje, zapoznaj się z dokumentacją dostawcy.

  9. Postępuj zgodnie z instrukcjami specyficznymi dla dostawcy, aby zainstalować aktualizacje na sprzęcie. Te kroki obejmują przeprowadzanie kontroli symetrii i zgodności sprzętu w celu zapewnienia pomyślnej aktualizacji. Może być konieczne ponowne uruchomienie niektórych kroków.

  10. Na 1.7 Uruchom ponownie serwery, kliknij przycisk Uruchom ponownie serwery , jeśli jest to wymagane. Sprawdź, czy każdy serwer został pomyślnie uruchomiony.

  11. W wersji 1.8 Wybierz sieć hosta, wybierz jedną z następujących opcji:

    • Użyj usługi Network ATC, aby wdrożyć sieć i zarządzać nią (zalecane). Zalecamy użycie tej opcji do konfigurowania sieci hosta. Usługa Network ATC zapewnia oparte na intencji podejście do wdrażania sieci i ułatwia wdrażanie i zarządzanie konfiguracją sieci dla klastrów Azure Stack HCI. Aby uzyskać więcej informacji na temat korzystania z usługi Network ATC, zobacz Network ATC (Usługa Network ATC).
    • Ręcznie skonfiguruj sieć hosta. Wybierz tę opcję, aby ręcznie skonfigurować sieć hosta. Aby uzyskać więcej informacji na temat konfigurowania sieci hosta RDMA i funkcji Hyper-V dla usługi Azure Stack HCI, zobacz Wymagania dotyczące sieci hosta.

  12. Wybierz pozycję Dalej: Sieć , aby przejść do kroku 2. Sieć.

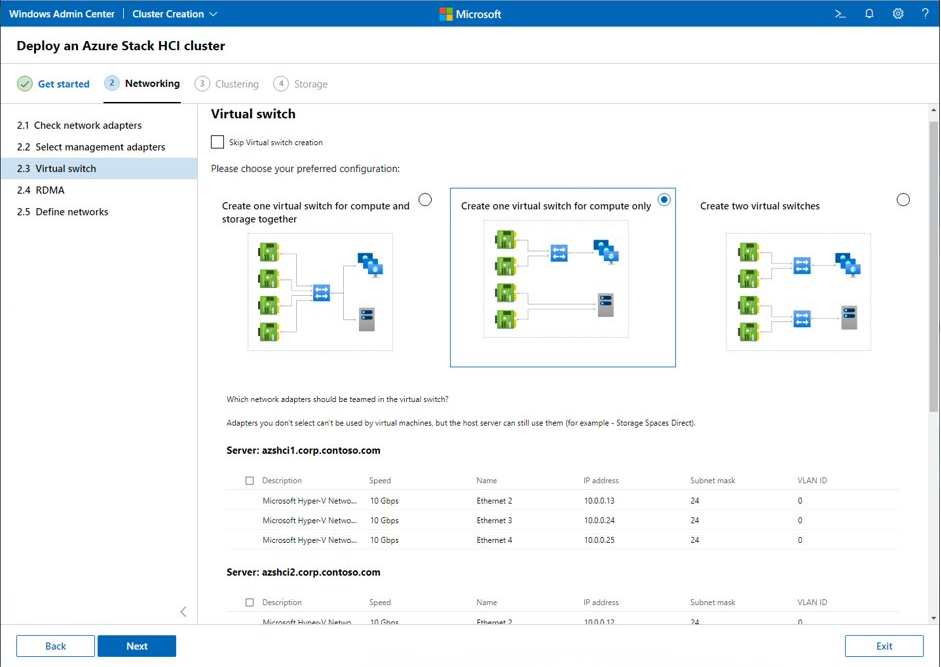

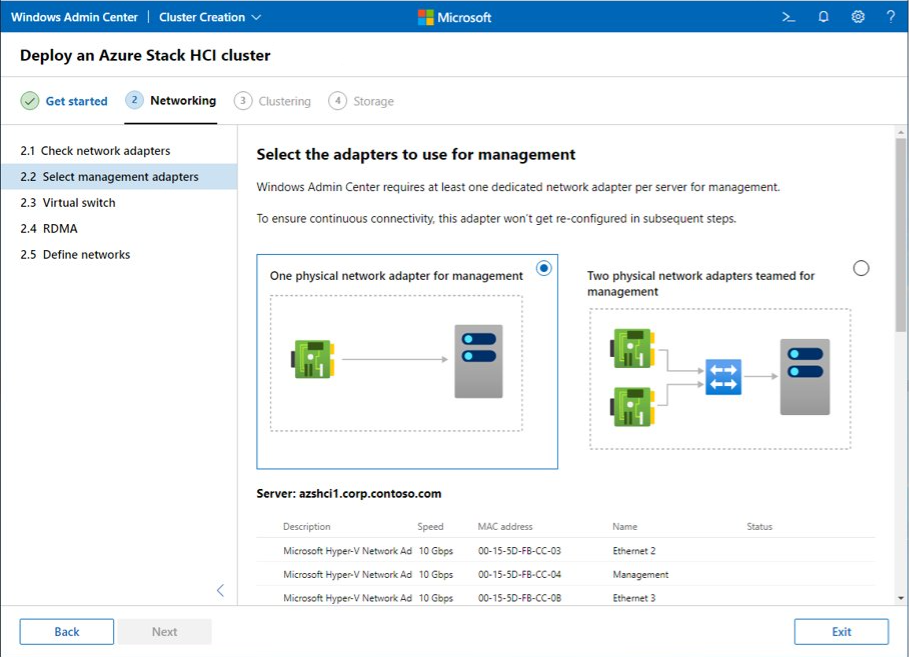

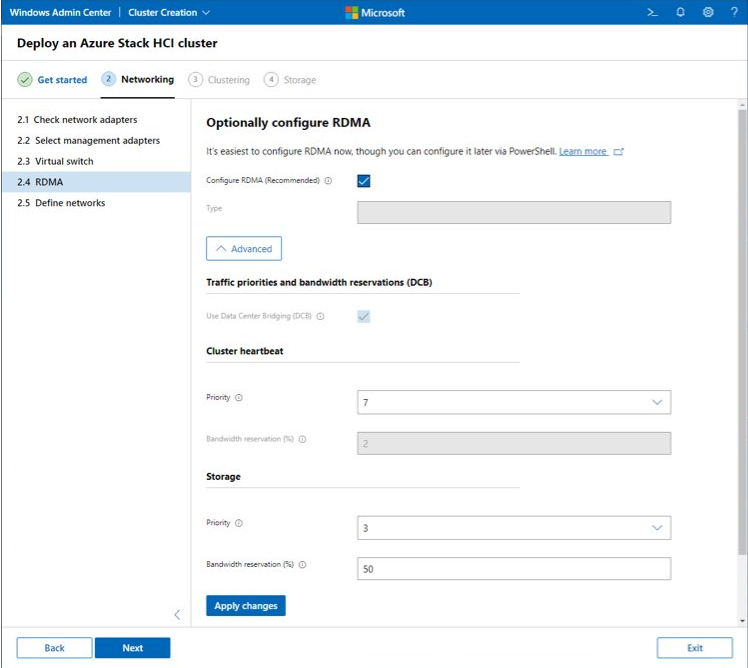

Krok 2. Sieć

Krok 2 kreatora przeprowadzi Cię przez proces konfigurowania elementów sieci hosta dla klastra. Obsługiwane są karty sieciowe RDMA (iWARP i RoCE).

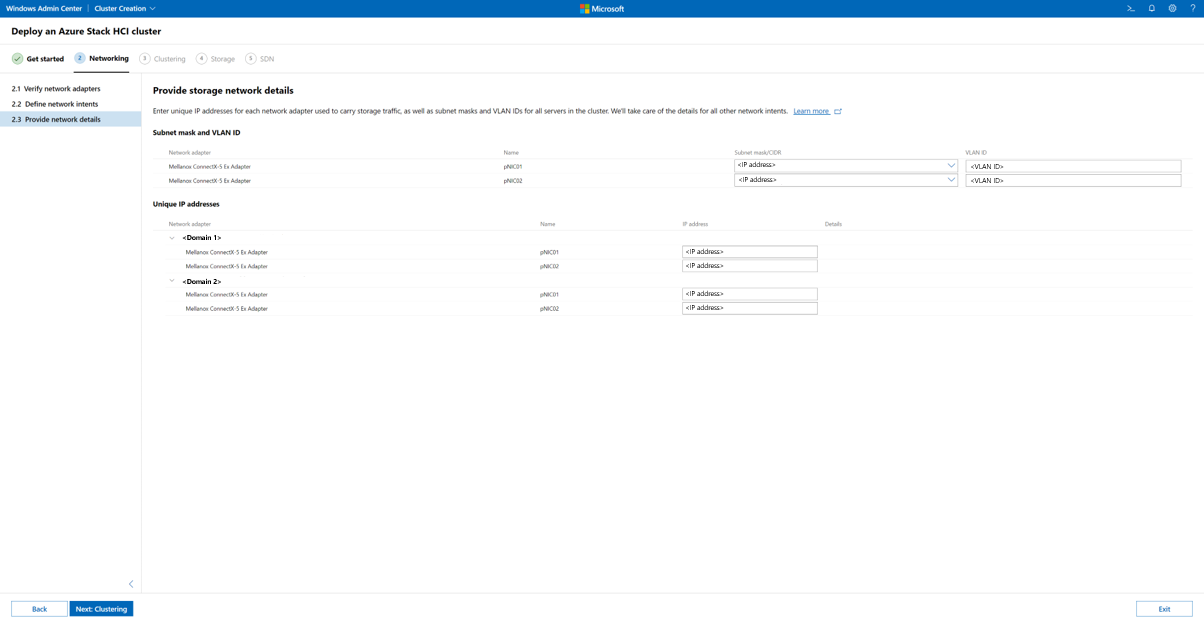

W zależności od opcji wybranej w wersji 1.8 Wybierz sieć hostaw kroku 1: Wprowadzenie powyżej zapoznaj się z jedną z następujących kart, aby skonfigurować sieć hostów dla klastra:

Krok 3. Klastrowanie

Krok 3 kreatora zapewnia, że wszystko do tej pory jest poprawnie skonfigurowane, automatycznie konfiguruje dwie lokacje w przypadku wdrożeń klastra rozproszonego, a następnie faktycznie tworzy klaster. Możesz również skonfigurować witryny wcześniej w usłudze Active Directory.

  1. W wersji 3.1 Utwórz klaster, określ unikatową nazwę klastra.

  2. W obszarze Adres IP wykonaj jedną z następujących czynności:

    • Określ co najmniej jeden adres statyczny. Adres IP musi być wprowadzony w następującym formacie: adres IP/bieżąca długość podsieci. Na przykład: 10.0.0.200/24.
    • Dynamicznie przypisz adres przy użyciu protokołu DHCP.

  3. Po zakończeniu wybierz pozycję Utwórz klaster. Ukończenie tego procesu może zająć trochę czasu.

    Jeśli zostanie wyświetlony błąd "Nie można nawiązać połączenia z klastrem za pośrednictwem systemu DNS", wybierz przycisk Sprawdź ponownie łączność . Może być konieczne odczekanie kilku godzin, zanim zakończy się powodzeniem w większych sieciach z powodu opóźnień propagacji DNS.

    Ważne

    Jeśli nie można utworzyć klastra, nie klikaj przycisku Wstecz zamiast przycisku Sprawdź ponownie łączność. Jeśli wybierzesz pozycję Wstecz, kreator tworzenia klastra zakończy działanie przedwcześnie i może potencjalnie zresetować cały proces.

    Jeśli wystąpią problemy z wdrożeniem po utworzeniu klastra i chcesz ponownie uruchomić kreatora tworzenia klastra, najpierw usuń (zniszcz) klaster. Aby to zrobić, zobacz Usuwanie klastra.

  4. Następny krok jest wyświetlany tylko wtedy, gdy wybrano opcję Użyj sieciowej usługi ATC do wdrażania sieci i zarządzania nią (zalecane) dla kroku 1.8 Wybierz sieć hosta.

    W obszarze Wdrażanie ustawień sieci hosta wybierz pozycję Wdróż , aby zastosować zdefiniowane wcześniej intencje usługi ATC sieci. Jeśli w kroku 1.8 kreatora tworzenia klastra wybrano ręczne wdrożenie sieci hosta, ta strona nie będzie widoczna.

  5. W wersji 3.2 Wdróż ustawienia sieci hosta wybierz pozycję Wdróż , aby zastosować zdefiniowane wcześniej intencje usługi ATC sieci. Ukończenie tej czynności może potrwać kilka minut. Po zakończeniu wybierz przycisk Dalej.

  6. W wersji 3.3 Zweryfikuj klaster, wybierz pozycję Zweryfikuj. Walidacja może potrwać kilka minut. Należy pamiętać, że walidacja w kreatorze nie jest taka sama jak krok weryfikacji po utworzeniu klastra, który wykonuje dodatkowe testy w celu przechwycenia wszelkich problemów ze sprzętem lub konfiguracją przed przejściem klastra do środowiska produkcyjnego. Jeśli występują problemy z walidacją klastra, zobacz Rozwiązywanie problemów z raportowaniem walidacji klastra.

    Jeśli zostanie wyświetlone wyskakujące okienko Dostawca usług zabezpieczeń poświadczeń (CredSSP), wybierz pozycję Tak , aby tymczasowo włączyć dostawcę credSSP dla kreatora, aby kontynuować. Po utworzeniu klastra i zakończeniu działania kreatora wyłączysz program CredSSP, aby zwiększyć bezpieczeństwo. Jeśli występują problemy z programem CredSSP, zobacz Rozwiązywanie problemów z programem CredSSP.

  7. Przejrzyj wszystkie stany weryfikacji, pobierz raport, aby uzyskać szczegółowe informacje na temat błędów, wprowadzić zmiany, a następnie kliknij ponownie pozycję Weryfikuj zgodnie z potrzebami. Możesz również pobrać raport . Powtórz ponownie w razie potrzeby, aż wszystkie testy weryfikacji przejdą. Gdy wszystko jest ok, kliknij przycisk Dalej.

  8. Wybierz pozycję Zaawansowane. Masz tu kilka opcji:

    • Rejestrowanie klastra przy użyciu usług DNS i Active Directory
    • Dodawanie kwalifikującego się magazynu do klastra (zalecane)

  9. W obszarze Sieci wybierz opcję Użyj wszystkich sieci (zalecanych) lub Określ co najmniej jedną sieć do użycia.

  10. Po zakończeniu kliknij pozycję Utwórz klaster.

  11. W przypadku klastrów rozproszony w wersji 3.3 Przypisywanie serwerów do lokacji nazwij dwie używane lokacje.

  12. Następnie przypisz każdy serwer do lokacji. Później skonfigurujesz replikację między lokacjami. Po zakończeniu kliknij przycisk Zastosuj zmiany.

  13. Wybierz pozycję Dalej: Magazyn, aby przejść do kroku 4: Magazyn.

Krok 4. Magazyn

Wykonaj te kroki po zakończeniu pracy kreatora Tworzenia klastra. Krok 4 przeprowadzi Cię przez proces konfigurowania Bezpośrednie miejsca do magazynowania dla klastra.

  1. Na dyskach 4.1 Czyszczenie można opcjonalnie wybrać opcję Wymazanie dysków , jeśli ma to sens w przypadku wdrożenia.

  2. Na 4.2 Sprawdź dyski, kliknij ikonę > obok każdego serwera, aby sprawdzić, czy dyski działają i połączone. Jeśli wszystko jest ok, kliknij przycisk Dalej.

  3. Na 4.3 Zweryfikuj magazyn, kliknij przycisk Dalej.

  4. Pobierz i przejrzyj raport weryfikacji. Jeśli wszystko jest dobre, kliknij przycisk Dalej. Jeśli nie, uruchom ponownie polecenie Weryfikuj.

  5. W wersji 4.4 Włącz Bezpośrednie miejsca do magazynowania kliknij przycisk Włącz.

  6. Pobierz i przejrzyj raport. Gdy wszystko jest dobre, kliknij przycisk Zakończ.

  7. Wybierz pozycję Przejdź do listy połączeń.

  8. Po kilku minutach na liście powinien zostać wyświetlony klaster. Wybierz go, aby wyświetlić stronę przeglądu klastra.

    Replikacja nazwy klastra w domenie może zająć trochę czasu, zwłaszcza jeśli serwery grupy roboczej zostały nowo dodane do usługi Active Directory. Chociaż klaster może być wyświetlany w Windows Admin Center, może nie być jeszcze dostępny do nawiązania połączenia.

    Jeśli rozpoznawanie klastra nie powiedzie się po pewnym czasie, w większości przypadków można zastąpić nazwę serwera zamiast nazwy klastra.

  9. (Opcjonalnie) Wybierz pozycję Dalej: SDN, aby przejść do kroku 5: SDN.

Krok 5. SDN (opcjonalnie)

Ten opcjonalny krok przeprowadzi Cię przez proces konfigurowania składnika kontrolera sieci zdefiniowanej przez oprogramowanie (SDN). Po skonfigurowaniu kontrolera sieci można skonfigurować inne składniki sieci SDN, takie jak oprogramowanie Load Balancer (SLB) i brama RAS zgodnie z wymaganiami. Zobacz sekcję Wdrażanie etapowe w artykule dotyczącym planowania, aby dowiedzieć się, jakie inne składniki sieci SDN mogą być potrzebne.

Kontroler sieci można również wdrożyć przy użyciu skryptów SDN Express. Zobacz Deploy an SDN infrastructure using SDN Express (Wdrażanie infrastruktury SDN przy użyciu SDN Express).

Uwaga

Kreator tworzenia klastra nie obsługuje obecnie konfigurowania bramY SLB i RAS. Do skonfigurowania tych składników można użyć skryptów SDN Express . Ponadto nazwa SDN nie jest obsługiwana ani dostępna dla klastrów rozproszonych.

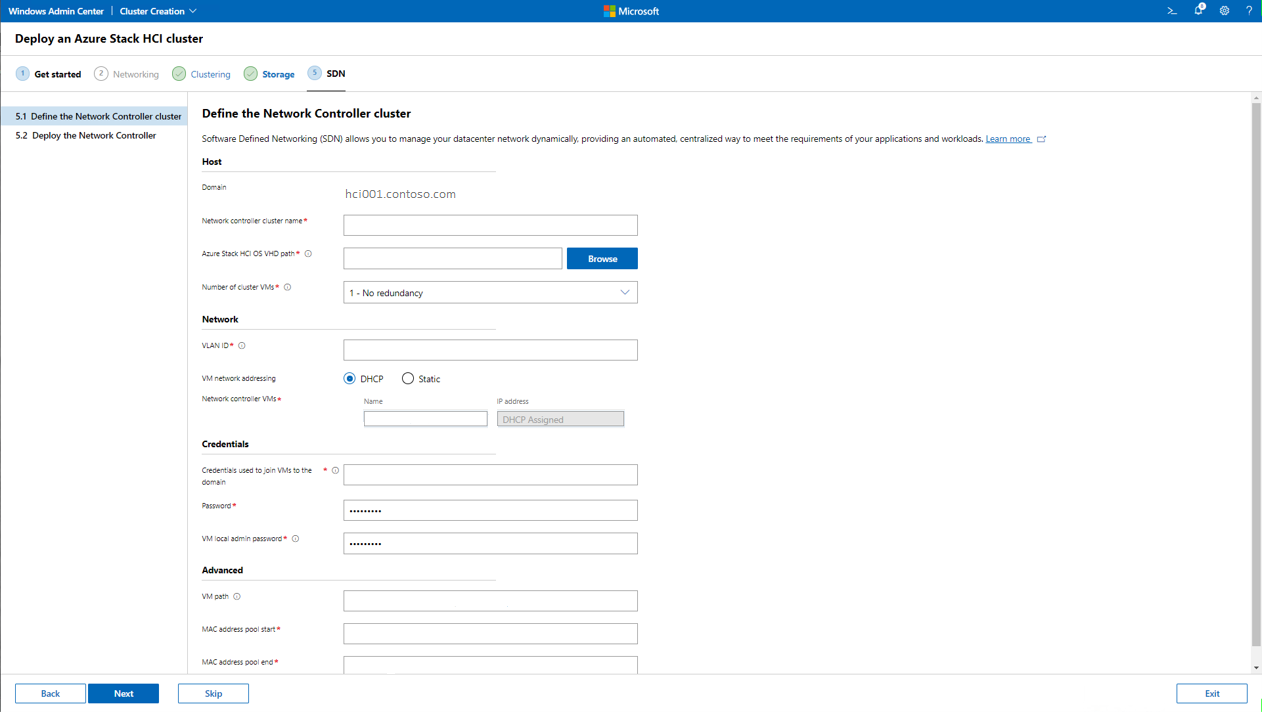

Kreator tworzenia klastra — tworzenie kontrolera sieci

  1. W obszarze Host wprowadź nazwę kontrolera sieci. Jest to nazwa DNS używana przez klientów zarządzania (takich jak Windows Admin Center) do komunikowania się z kontrolerem sieci. Możesz również użyć domyślnej wypełnionej nazwy.
  2. Pobierz plik VHDX usługi Azure Stack HCI. Aby uzyskać więcej informacji, zobacz Pobieranie pliku VHDX.
  3. Określ ścieżkę, w której pobrano plik VHDX. Użyj przycisku Przeglądaj , aby znaleźć go szybciej.
  4. Określ liczbę maszyn wirtualnych, które mają być dedykowane dla kontrolera sieci. W przypadku wdrożeń produkcyjnych zdecydowanie zalecane są trzy maszyny wirtualne.
  5. W obszarze Sieć wprowadź identyfikator sieci VLAN sieci zarządzania. Kontroler sieci wymaga łączności z tą samą siecią zarządzania co hosty funkcji Hyper-V, dzięki czemu może komunikować się i konfigurować hosty.
  6. W polu Adresowanie sieciowe maszyn wirtualnych wybierz pozycję DHCP lub Static.
  7. W przypadku wybrania protokołu DHCP wprowadź nazwę maszyn wirtualnych kontrolera sieci. Możesz również użyć domyślnych wypełnionych nazw.
  8. W przypadku wybrania opcji Statyczne wykonaj następujące czynności:
    • Określ adres IP.
    • Określ prefiks podsieci.
    • Określ bramę domyślną.
    • Określ co najmniej jeden serwer DNS. Kliknij przycisk Dodaj , aby dodać dodatkowe serwery DNS.
  9. W obszarze Poświadczenia wprowadź nazwę użytkownika i hasło używane do dołączania maszyn wirtualnych kontrolera sieci do domeny klastra.
  10. Wprowadź lokalne hasło administracyjne dla tych maszyn wirtualnych.
  11. W obszarze Zaawansowane wprowadź ścieżkę do maszyn wirtualnych. Możesz również użyć domyślnej wypełnionej ścieżki.
  12. Wprowadź wartości dla początkowej puli adresów MAC i zakończenia puli adresów MAC. Możesz również użyć domyślnych wypełnionych wartości.
  13. Po zakończeniu kliknij przycisk Dalej.
  14. Zaczekaj na zakończenie zadania przez kreatora. Bądź na tej stronie, dopóki wszystkie zadania postępu nie zostaną ukończone. Następnie kliknij przycisk Zakończ.

Uwaga

Po utworzeniu maszyn wirtualnych kontrolera sieci należy skonfigurować dynamiczne aktualizacje DNS dla nazwy klastra kontrolera sieci na serwerze DNS.

Jeśli wdrożenie kontrolera sieci zakończy się niepowodzeniem, przed ponowieniu próby wykonaj następujące czynności:

  • Zatrzymaj i usuń wszystkie maszyny wirtualne kontrolera sieci utworzone przez kreatora.

  • Wyczyść wszystkie punkty instalacji dysku VHD utworzone przez kreatora.

  • Upewnij się, że masz co najmniej 50–100 GB wolnego miejsca na hostach funkcji Hyper-V.

Krok 6. Usuwanie klastra (opcjonalnie)

Istnieją sytuacje, w których może być konieczne usunięcie klastra utworzonego w kroku 3. Jeśli tak, wybierz opcję Usuń klaster w kreatorze Tworzenie klastra.

Aby uzyskać więcej informacji na temat usuwania klastra, zobacz Usuwanie klastra.

Następne kroki

Aby wykonać następne zadanie zarządzania związane z tym artykułem, zobacz:

Konfigurowanie monitora klastra
