Este artigo contém todas as informações de referência de monitoramento para este serviço.

Consulte Monitorar o Gateway de Aplicativo do Azure para obter detalhes sobre os dados que você pode coletar para o Gateway de Aplicativo e como usá-los.

Métricas

Esta seção lista todas as métricas da plataforma coletadas automaticamente para este serviço. Essas métricas também fazem parte da lista global de todas as métricas da plataforma com suporte no Azure Monitor.

Para obter informações sobre retenção de métricas, consulte Visão geral das métricas do Azure Monitor.

Métricas com suporte para Microsoft.Network/applicationGateways

A tabela a seguir lista todas as métricas disponíveis para o tipo de recurso Microsoft.Network/applicationGateways. Mais detalhes de descrição para muitas métricas estão incluídos após esta tabela.

  • Nem todas as colunas podem estar presentes em todas as tabelas.
  • Algumas colunas podem estar além da área de visualização da página. Selecione Expandir tabela para exibir todas as colunas disponíveis.

Títulos de tabela

  • Categoria: o grupo ou classificação de métricas.
  • Métrica: o nome de exibição da métrica como aparece no portal do Azure.
  • Nome na API REST: o nome da métrica, conforme mencionado na API REST.
  • Unidade: unidade de medida
  • Agregação: o tipo de agregação padrão. Valores válidos: Médio (Méd.), Mínimo (Mín.), Máximo (Máx.), Total (Soma), Contagem.
  • Dimensões: as Dimensões disponíveis para a métrica.
  • Intervalos de agregação: os Intervalos em que a métrica é amostrada. Por exemplo, PT1M indica que a métrica é amostrada a cada minuto, PT30M a cada 30 minutos, PT1H a cada hora e assim por diante.
  • Exportação de DS: se a métrica é exportável para os Logs do Azure Monitor via configurações de diagnóstico. Para obter mais informações sobre exportação de métricas, consulte as Criar configurações de diagnóstico no Azure Monitor.
Métrica Nome na API REST Unidade Agregação Dimensões Granularidade de tempo Exportação de DS
Tempo Total do Gateway de Aplicativo

Tempo para que uma solicitação seja processada e sua resposta seja enviada. Isso é o intervalo a partir da hora em que o Gateway de Aplicativo recebe o primeiro byte de uma solicitação HTTP até a hora em que a operação de envio de resposta é concluída. É importante observar que isso geralmente inclui o tempo de processamento do Gateway de Aplicativo, o tempo que os pacotes de solicitação e resposta estão percorrendo a rede e o tempo que o servidor de back-end levou para responder.		 ApplicationGatewayTotalTime MilliSeconds Média, Máximo Listener PT1M Não
Solicitações por minuto por Host Íntegro

Contagem média de solicitações por minuto por host de back-end íntegro em um pool		 AvgRequestCountPerHealthyHost Contagem Média BackendSettingsPool PT1M Não
Corresponde à Proteção de Bot do WAF

Regras de Bot Correspondentes		 AzwafBotProtection Count Total (Soma) Action, Category, Mode, CountryCode, PolicyName, , PolicyScope PT1M Sim
Corresponde às regras personalizadas do WAF

Regras personalizadas correspondentes		 AzwafCustomRule Count Total (Soma) Action, CustomRuleID, Mode, CountryCode, PolicyName, , PolicyScope PT1M Sim
Contagem de solicitações de desafio do WAF do JS

Número total de solicitações de desafio JS avaliadas pelo WAF		 AzWAFJSChallengeRequestCount Count Total (Soma) Action, PolicyName, Rule, PolicyScope PT1M Sim
Corresponde à regra gerenciada do WAF

Regras gerenciadas correspondentes		 AzwafSecRule Count Total (Soma) Action, Mode, RuleGroupID, RuleID, CountryCode, PolicyName, , PolicyScope, , RuleSetName PT1M Sim
Total de solicitações do WAF

Número total de solicitações avaliadas pelo WAF		 AzwafTotalRequests Count Total (Soma) Action, CountryCode, Method, Mode, PolicyName, , PolicyScope PT1M Sim
Tempo de conexão de back-end

Tempo gasto estabelecendo uma conexão com um servidor de back-end		 BackendConnectTime MilliSeconds Média, Máximo Listener, BackendServer, BackendPool, BackendHttpSetting PT1M Não
Tempo de resposta do primeiro byte de back-end

É o intervalo de tempo entre o início do estabelecimento de uma conexão com o servidor de back-end e o recebimento do último byte do cabeçalho de resposta, aproximando-se do tempo de processamento do servidor de back-end		 BackendFirstByteResponseTime MilliSeconds Média, Máximo Listener, BackendServer, BackendPool, BackendHttpSetting PT1M Não
Tempo de resposta do último byte de back-end

É o intervalo de tempo entre o início de estabelecimento de uma conexão com o servidor back-end e o recebimento do último byte do corpo da resposta		 BackendLastByteResponseTime MilliSeconds Média, Máximo Listener, BackendServer, BackendPool, BackendHttpSetting PT1M Não
Status da resposta de back-end

O número de códigos de resposta HTTP gerados pelos membros de back-end. Isso não inclui nenhum código de resposta gerado pelo Gateway de Aplicativo.		 BackendResponseStatus Count Total (Soma) BackendServer, BackendPool, BackendHttpSetting, HttpStatusGroup PT1M Sim
Distribuição de regras de solicitações bloqueadas do Firewall de Aplicativo Web

Distribuição de regra de solicitações bloqueadas do Firewall do Aplicativo Web		 BlockedCount Count Total (Soma) RuleGroup, RuleId PT1M Sim
Bytes Recebidos

O número total de bytes recebidos dos clientes pelo Gateway de Aplicativo		 BytesReceived Bytes Total (Soma) Listener PT1M Sim
Bytes Enviados

O número total de bytes enviados pelo Gateway de Aplicativo aos clientes		 BytesSent Bytes Total (Soma) Listener PT1M Sim
Unidades de capacidade atual

Unidades de capacidade consumidas		 CapacityUnits Contagem Média <none> PT1M Não
Cliente RTT

Tempo de ida e volta entre clientes e o Gateway de Aplicativo. Essa métrica indica quanto tempo leva para estabelecer as conexões e retornar as confirmações		 ClientRtt MilliSeconds Média, Máximo Listener PT1M Não
Unidades de computação atuais

Unidades de computação consumidas		 ComputeUnits Contagem Média <none> PT1M Não
Utilização da CPU

Utilização atual da CPU do Gateway de Aplicativo		 CpuUtilization Porcentagem Média <none> PT1M Não
Conexões atuais

Contagem de conexões atuais estabelecidas com o Gateway de Aplicativo		 CurrentConnections Count Total (Soma) <none> PT1M Sim
Unidades de capacidade faturadas estimadas

Estimativa de unidades de capacidade que serão cobradas		 EstimatedBilledCapacityUnits Contagem Média <none> PT1M Não
Solicitações com falha

Contagem de solicitações com falha atendidas pelo Gateway de Aplicativo		 FailedRequests Count Total (Soma) BackendSettingsPool PT1M Sim
Unidades de Capacidade Cobráveis Fixas

Mínimo de unidades de capacidade que serão cobradas		 FixedBillableCapacityUnits Contagem Média <none> PT1M Não
Contagem de hosts íntegros

Número de hosts de back-end íntegros		 HealthyHostCount Contagem Média BackendSettingsPool PT1M Sim
Distribuição de Regra Total do Firewall do Aplicativo Web

Distribuição da regra total do Firewall de Aplicativo Web para o tráfego de entrada		 MatchedCount Count Total (Soma) RuleGroup, RuleId PT1M Sim
Novas conexões por segundo

Novas conexões por segundo estabelecidas com o Gateway de Aplicativo		 NewConnectionsPerSecond CountPerSecond Média <none> PT1M Não
Status da resposta

Status de resposta HTTP retornado pelo Gateway de Aplicativo		 ResponseStatus Count Total (Soma) HttpStatusGroup PT1M Sim
Taxa de transferência

Número de bytes por segundo atendidos pelo Gateway de Aplicativo		 Throughput BytesPerSecond Média <none> PT1M Não
Protocolo TLS do cliente

O número de solicitações TLS e não TLS iniciadas pelo cliente que estabeleceram conexão com o Gateway de Aplicativo. Para ver a distribuição do protocolo TLS, filtre pela dimensão "Protocolo TLS".		 TlsProtocol Count Total (Soma) Listener, TlsProtocol PT1M Sim
Total de solicitações

Contagem de solicitações bem sucedidas atendidas pelo Gateway de Aplicativo		 TotalRequests Count Total (Soma) BackendSettingsPool PT1M Sim
Contagem de hosts não íntegros

Número de hosts de back-end não íntegros		 UnhealthyHostCount Contagem Média BackendSettingsPool PT1M Sim

Para métricas de WAF (Firewall de Aplicativo Web) disponíveis, confira Métricas do WAF v2 do Gateway de Aplicativo e Métricas do WAF v1 do Gateway de Aplicativo.

Métricas de tempo para SKU do Gateway de Aplicativo v2

O SKU do Gateway de Aplicativo v2 fornece muitas métricas de tempo internas relacionadas à solicitação e à resposta, que são medidas em milissegundos. O que se segue são descrições expandidas das métricas de tempo já listadas na tabela de métricas anterior.

  • Tempo de conexão de back-end. Esse valor inclui a latência de rede e o tempo gasto pela pilha TCP do servidor de back-end para estabelecer novas conexões. Para o TLS, ele também inclui o tempo de handshake.
  • Tempo de resposta do primeiro byte de back-end. Esse valor se aproxima da soma do tempo de conexão de back-end, o tempo gasto pela solicitação para acessar o back-end do Gateway de Aplicativo, o tempo gasto pelo aplicativo de back-end para responder, que é o tempo que o servidor leva para gerar conteúdo e potencialmente buscar consultas de banco de dados e o tempo gasto pelo primeiro byte da resposta para acessar o Gateway de Aplicativo do back-end.
  • Tempo de resposta do último byte de back-end. Esse valor se aproxima da soma do tempo de resposta do primeiro byte de back-end e do tempo de transferência de dados. Esse número varia muito dependendo do tamanho dos objetos solicitados e da latência da rede do servidor.
  • Tempo total do gateway de aplicativo. Esse intervalo é o tempo desde que o Gateway de Aplicativo recebe o primeiro byte da solicitação HTTP até o momento em que o último byte de resposta foi enviado ao cliente.
  • RTT do cliente. Tempo médio de ida e volta entre clientes e o Gateway de Aplicativo.

Métricas para SKU do Gateway de Aplicativo v2

Para o SKU do Gateway de Aplicativo v2, as métricas a seguir estão disponíveis. O que se segue são descrições expandidas das métricas já listadas na tabela de métricas anterior.

  • Bytes recebidos. Essa métrica considera apenas o tamanho do conteúdo da solicitação observado pelo Gateway de Aplicativo. Ele não inclui transferências de dados, como negociações de cabeçalho TLS, cabeçalhos de pacotes TCP/IP ou retransmissões.
  • Bytes enviados. Essa métrica considera apenas o tamanho do Conteúdo de Resposta atendido pelo Gateway de Aplicativo. Não inclui transferências de dados, como cabeçalhos de pacotes TCP/IP ou retransmissões.
  • Protocolo TLS do cliente. Contagem de solicitações TLS e não TLS.
  • Unidades de capacidade de corrente. Há três determinantes para a unidade de capacidade: unidade de computação, conexões persistentes e taxa de transferência. Cada unidade de capacidade é composta por no máximo uma unidade de computação, ou 2500 conexões persistentes, ou taxa de transferência de 2,22 Mbps.
  • Unidades de computação atuais. Entre os fatores que afetam a unidade de computação, estão as conexões TLS/s, as computações de reescrita de URL e o processamento de regra WAF.
  • Conexões atuais. O número total de conexões simultâneas ativas de clientes com o Gateway de Aplicativo.
  • Unidades de capacidade faturada estimada. Com o SKU v2, o consumo impulsiona o modelo de preços. As unidades de capacidade medem o custo baseado no consumo que é cobrado junto com o custo fixo. *As unidades de capacidade cobradas estimadas indicam o número de unidades de capacidade usando a qual a cobrança é estimada. Esse valor é calculado como o maior valor entre as unidades de capacidade atual (unidades de capacidade necessárias para balancear a carga do tráfego) e as unidades de capacidade faturável fixa (unidades de capacidade mínima mantidas provisionadas).
  • Solicitações com falha. Esse valor inclui os códigos 5xx gerados no Gateway de Aplicativo e os códigos 5xx gerados no back-end. O número de solicitações pode ser filtrado para mostrar o número por pool de back-end individual/específico ou combinação de configuração HTTP.
  • Unidades de capacidade faturáveis fixas. O número mínimo de unidades de capacidade mantidas provisionadas de acordo com a configuração Unidades de escala mínimas na configuração do Gateway de Aplicativo. Uma instância se traduz em 10 unidades de capacidade.
  • Novas conexões por segundo. O número médio de novas conexões TCP por segundo estabelecidas de clientes para o Gateway de Aplicativo e do Gateway de Aplicativo para os membros de back-end.
  • Status de resposta. A distribuição do código de status de resposta pode ser adicionalmente categorizada para mostrar as respostas nas categorias 2xx, 3xx, 4xx e 5xx.
  • Taxa de transferência. Essa métrica considera apenas o tamanho do conteúdo atendido pelo Gateway de Aplicativo. Ele não inclui transferências de dados, como negociações de cabeçalho TLS, cabeçalhos de pacotes TCP/IP ou retransmissões.
  • Total de solicitações. Solicitações bem-sucedidas atendidas pelo Gateway de Aplicativo. A contagem de solicitações pode ser filtrada para mostrar a contagem por cada combinação de configuração de pool-http de back-end específica.

Métricas de back-end para SKU do Gateway de Aplicativo v2

Para o SKU do Gateway de Aplicativo v2, as métricas de back-end a seguir estão disponíveis. O que se segue são descrições expandidas das métricas de back-end já listadas na tabela de métricas anterior.

  • Status de resposta de back-end. Contagem de códigos de status de resposta HTTP retornados pelos back-ends, não incluindo nenhum código de resposta gerado pelo Gateway de Aplicativo. A distribuição do código de status da resposta pode ser categorizada para mostrar as respostas nas categorias 2xx, 3xx, 4xx e 5xx.|
  • Contagem de hosts íntegra. O número de hosts que são determinados como íntegros pela investigação de integridade. É possível filtrar por pool de back-end para mostrar o número de hosts íntegros em um pool de back-end específico.
  • Contagem de hosts não íntegros. O número de hosts que são determinados como não íntegros pela investigação de integridade. É possível filtrar por pool de back-end para mostrar o número de hosts não íntegros em um pool de back-end específico.
  • Solicitações por minuto por Host Íntegro. O número médio de solicitações recebidas por um membro íntegro em um pool de back-end em um minuto. Especifique o pool de back-end usando a dimensão BackendPool HttpSettings.

Métricas para SKU do Gateway de Aplicativo v1

Para SKU do Gateway de Aplicativo v1, as métricas a seguir estão disponíveis. O que se segue são descrições expandidas das métricas já listadas na tabela de métricas anterior.

  • Utilização da CPU. Exibe a utilização das CPUs alocadas para o gateway de aplicativo. Em condições normais, o uso da CPU não deve exceder regularmente 90%, pois essa situação pode causar latência nos sites hospedados por trás do Gateway de Aplicativo e interromper a experiência do cliente. É possível controlar ou aprimorar indiretamente a utilização da CPU ao alterar a configuração do gateway de aplicativo por meio do aumento da contagem de instâncias ou da mudança para um tamanho de SKU maior ou de ambos.

  • Conexões atuais. Contagem de conexões atuais estabelecidas com o Gateway de Aplicativo.

  • Solicitações com falha. Número de solicitações que falharam devido a problemas de conexão. Esse número inclui solicitações que falharam porque a configuração HTTP "Tempo limite da solicitação" foi ultrapassada e as solicitações que falharam devido a problemas de conexão entre o Gateway de Aplicativo e o back-end. Essa contagem não inclui as falhas devido a não disponibilidade de um back-end íntegro. As respostas 4xx e 5xx do back-end também não são consideradas parte dessa métrica.

  • Status de resposta. Status de resposta HTTP retornado pelo Gateway de Aplicativo. A distribuição do código de status de resposta pode ser adicionalmente categorizada para mostrar as respostas nas categorias 2xx, 3xx, 4xx e 5xx.

  • Taxa de transferência. Número de bytes por segundo que o Gateway de Aplicativo atendeu.

  • Total de solicitações. Número de solicitações bem-sucedidas atendidas pelo Gateway de Aplicativo. O número de solicitações pode ser filtrado para mostrar o número por pool de back-end individual/específico ou combinação de configuração HTTP.

Métricas de back-end para SKU do Gateway de Aplicativo v1

Para o SKU do Gateway de Aplicativo v1, as métricas de back-end a seguir estão disponíveis. O que se segue são descrições expandidas das métricas de back-end já listadas na tabela de métricas anterior.

  • Contagem de hosts íntegra. O número de back-ends considerados íntegros pela investigação de integridade. É possível filtrar por pool de back-end para mostrar o número de hosts íntegros em um pool de back-end específico.

  • Contagem de hosts não íntegros. O número de back-ends considerados não íntegros pela investigação de integridade. É possível filtrar por pool de back-end para mostrar o número de hosts não íntegros em um pool de back-end específico.

API de integridade do back-end

Confira o tópico Gateways de Aplicativo – Integridade de Back-end para obter detalhes sobre a chamada à API do sistema que recupera a integridade de back-end de um gateway de aplicativo.

Exemplo de solicitação:

POST
https://management.azure.com/subscriptions/subid/resourceGroups/rg/providers/Microsoft.Network/
applicationGateways/appgw/backendhealth?api-version=2021-08-01

Depois de enviar esta solicitação POST, você deve receber uma resposta HTTP 202 Accepted. Nos cabeçalhos da resposta, localize o cabeçalho Location e faça uma nova solicitação GET utilizando essa URL.

GET
https://management.azure.com/subscriptions/subid/providers/Microsoft.Network/locations/region-name/operationResults/GUID?api-version=2021-08-01

Métricas de proxy TCP/TLS

O Gateway de Aplicativo dá suporte ao monitoramento de proxy TLS/TCP. Com o recurso de proxy de camada 4 agora disponível com o Gateway de Aplicativo, há algumas métricas comuns que se aplicam à camada 7 e à camada 4. Existem algumas métricas específicas da camada 4. A lista a seguir resume as métricas aplicáveis ao uso da camada 4.

  • Conexões atuais
  • Novas conexões por segundo
  • Taxa de transferência
  • Número de hosts íntegros
  • Número de hosts não íntegros
  • Cliente RTT
  • Tempo de Conexão de Back-end
  • Tempo de resposta do primeiro byte de back-end. BackendHttpSetting inclui as configurações de back-end da camada 7 e da camada 4.

Para obter mais informações, consulte as descrições anteriores e a tabela de métricas.

Essas métricas se aplicam apenas à camada 4.

  • Duração da sessão de back-end. O tempo total de uma conexão de back-end. A duração média desde o início de uma nova conexão até seu término. BackendHttpSetting inclui as configurações de back-end da camada 7 e da camada 4.
  • Tempo de vida da conexão. O tempo total de uma conexão de cliente com o gateway de aplicativo. A duração média desde o início de uma nova conexão até seu término em milissegundos.

Integridade de back-end do proxy TLS/TCP

O proxy de camada 4 do Gateway de Aplicativo fornece a capacidade de monitorar a integridade de membros individuais dos pools de back-end por meio do portal e da API REST.

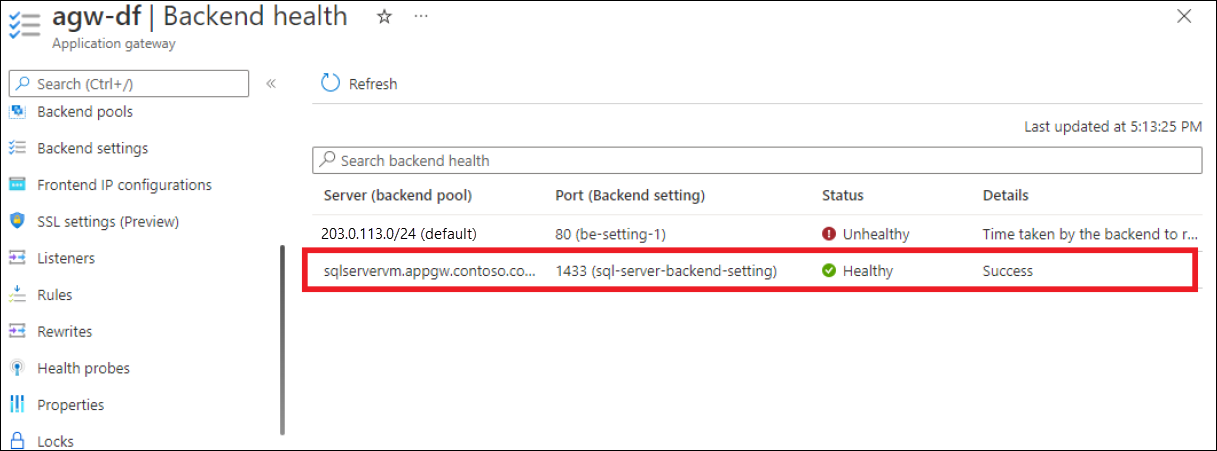

A captura de tela mostra a integridade de membros individuais de pools de back-end.

Dimensões de métrica

Para obter mais informações sobre o que são dimensões de métrica, confira Métricas multidimensionais.

Este serviço tem as dimensões a seguir associadas a essas métricas.

  • Ação
  • Configuração de back-end http
  • BackendPool
  • Servidor de back-end
  • BackendSettingsPool
  • Categoria
  • CountryCode
  • CustomRuleID
  • HttpStatusGroup
  • Ouvinte
  • Método
  • Mode
  • PolicyName
  • PolicyScope
  • RuleGroup
  • RuleGroupID
  • RuleId
  • RuleSetName
  • TlsProtocol

Observação

Se o Gateway de Aplicativo tiver mais de um ouvinte, sempre filtre pela dimensão Ouvinte, comparando diferentes métricas de latência para obter mais inferência significativa.

Logs de recursos

Esta seção lista os tipos de logs de recursos que você pode coletar para o este serviço. A seção extrai da lista de todos os tipos de categoria de logs de recursos com suporte no Azure Monitor.

Categorias de log de recursos com suporte para Microsoft.Network/applicationGateways

Categoria Nome de exibição da categoria Tabela de log Com suporte a plano de log básico Com suporte a transformações de tempo-ingestão Consultas de exemplo Custos de exportação
ApplicationGatewayAccessLog Log de Acesso ao Gateway de Aplicativo AGWAccessLogs

Contém todo o log para exibir padrões de acesso do Gateway de Aplicativo e analisar informações importantes. Isso inclui o IP do chamador, a URL solicitada, a latência da resposta, o código de retorno, os bytes de entrada e saída.

 Sim Não No
ApplicationGatewayFirewallLog Log de Firewall do Gateway de Aplicativo AGWFirewallLogs

Contém todos os logs para exibir as solicitações registradas por meio do modo de detecção ou prevenção de um gateway de aplicativo configurado com o firewall do aplicativo Web.

 Sim Não No
ApplicationGatewayPerformanceLog Log de desempenho do Gateway de Aplicativo AGWPerformanceLogs

Contém todos os logs para exibir o desempenho das instâncias do Gateway de Aplicativo. Esse log captura informações de desempenho para cada instância, incluindo o total de solicitações atendidas, a taxa de transferência em bytes, o total de solicitações atendidas, a contagem de solicitações com falha e a contagem de instâncias de back-end íntegras e não íntegras. O log de desempenho está disponível apenas para o SKU v1.

 Sim Não No

  • Registro de acesso. Você pode usar o log de acesso para exibir padrões de acesso do Gateway de Aplicativo e analisar informações importantes. Essas informações incluem o IP do chamador, a URL solicitada, a latência de resposta, o código de retorno e os bytes de entrada e saída. Um log de acesso é coletado a cada 60 segundos. Esse log contém um registro por instância do Gateway de Aplicativo. A instanceId propriedade identifica a instância do Gateway de Aplicativo.

  • Log do firewall. Você pode usar o log do Firewall para exibir as solicitações registradas por meio do modo de detecção ou prevenção de um gateway de aplicativo configurado com o firewall do aplicativo Web. Os logs de firewall são coletados a cada 60 segundos.

  • Log de desempenho. Você pode usar o log de desempenho para exibir o desempenho das instâncias do Gateway de Aplicativo. Esse log captura informações de desempenho de cada instância, incluindo o total de solicitações atendidas, a vazão de dados em bytes, o total de solicitações atendidas, a contagem de solicitações com falha e a contagem de instâncias de back-end íntegras ou não íntegras. Um log de desempenho é coletado a cada 60 segundos.

    Observação

    O log de Desempenho está disponível apenas para a SKU v1. Para a SKU v2, use as Métricas para dados de desempenho.

Categoria de log de acesso

O log de acesso será gerado somente se você habilitá-lo em cada instância do Gateway de Aplicativo, conforme detalhado em Habilitar registro em log. Os dados são armazenados na conta de armazenamento especificada quando o log foi habilitado. Cada acesso do Gateway de Aplicativo é registrado no formato JSON, conforme mostrado.

Observação

Para obter informações relacionadas ao proxy TLS/TCP, acesse a referência de dados.

Para o Gateway de Aplicativo e o SKU do WAF v2:

Valor Descrição
instanceId Instância do Gateway de Aplicativo que atendeu à solicitação.
clientIP IP do cliente imediato do Gateway de Aplicativo. Se outro proxy estiver na frente do gateway de aplicativo, esse valor exibirá o IP desse proxy de frente.
httpMethod Método HTTP usado pela solicitação.
requestUri URI da solicitação recebida.
UserAgent Agente do usuário do cabeçalho da solicitação HTTP.
httpStatus Código de status HTTP retornado ao cliente do Gateway de Aplicativo.
httpVersion Versão HTTP da solicitação.
receivedBytes Tamanho do pacote recebido, em bytes.
sentBytes Tamanho do pacote enviado, em bytes.
clientResponseTime Diferença de tempo (em segundos) entre o primeiro e o último byte que o gateway de aplicativo enviou ao cliente. Útil para medir o tempo de processamento do Gateway de Aplicativo para respostas ou clientes lentos.
timeTaken Duração do tempo (em segundos) que leva para o primeiro byte de uma solicitação de cliente ser processado e o último byte enviado na resposta ao cliente. É importante observar que o campo Time-Taken geralmente inclui a hora em que os pacotes de solicitação e resposta são transmitidos pela rede.
WAFEvaluationTime Duração do tempo (em segundos) que leva para que a solicitação seja processada pelo WAF.
WAFMode O valor pode ser Detecção ou Prevenção.
transactionId Identificador exclusivo para correlacionar a solicitação recebida do cliente.
sslEnabled Indica se a comunicação com os pools de back-end usou o TLS. Os valores válidos são ativado e desativado.
sslCipher Conjunto de criptografia usado para comunicação TLS (se o TLS estiver habilitado).
sslProtocol Protocolo SSL/TLS usado (se o TLS estiver habilitado).
sslClientVerify Mostra o resultado da verificação do certificado do cliente como SUCCESS ou FAILED. O status com falha incluirá informações de erro.
sslClientCertificateFingerprint A impressão digital SHA1 do certificado do cliente para uma conexão TLS estabelecida.
sslClientCertificateIssuerName A cadeia de caracteres DN do emissor do certificado do cliente para uma conexão TLS estabelecida.
serverRouted O servidor back-end para o qual o gateway de aplicativo roteia a solicitação.
serverStatus Código de status HTTP do servidor back-end.
serverResponseLatency Latência da resposta (em segundos) do servidor back-end.
host Endereço listado no cabeçalho de host da solicitação. Se reescrito usando a reescrita de cabeçalho, esse campo conterá o nome do host atualizado.
originalRequestUriWithArgs Esse campo contém o URL da solicitação original.
requestUri Esse campo contém a URL após a operação de reescrita no Gateway de Aplicativo.
upstreamSourcePort A porta de origem usada pelo Gateway de Aplicativo ao iniciar uma conexão com o destino de back-end.
originalHost Este campo contém o nome do host da solicitação original.
error_info O motivo do erro 4xx e 5xx. Exibe um código de erro para uma solicitação com falha. Mais detalhes nas tabelas de códigos de erro neste artigo.
contentType O tipo de conteúdo ou dados que está sendo processado ou entregue pelo gateway de aplicativo.
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "listenerName": "HTTP-Listener",
    "ruleName": "Storage-Static-Rule",
    "backendPoolName": "StaticStorageAccount",
    "backendSettingName": "StorageStatic-HTTPS-Setting",
    "operationName": "ApplicationGatewayAccess",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIP": "185.42.129.24",
        "clientPort": 45057,
        "httpMethod": "GET",
        "originalRequestUriWithArgs": "\/",
        "requestUri": "\/",
        "requestQuery": "",
        "userAgent": "Mozilla\/5.0 (Windows NT 6.1; WOW64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/52.0.2743.116 Safari\/537.36",
        "httpStatus": 200,
        "httpVersion": "HTTP\/1.1",
        "receivedBytes": 184,
        "sentBytes": 466,
        "clientResponseTime": 0,
        "timeTaken": 0.034,
        "WAFEvaluationTime": "0.000",
        "WAFMode": "Detection",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "sslEnabled": "on",
        "sslCipher": "ECDHE-RSA-AES256-GCM-SHA384",
        "sslProtocol": "TLSv1.2",
        "sslClientVerify": "NONE",
        "sslClientCertificateFingerprint": "",
        "sslClientCertificateIssuerName": "",
        "serverRouted": "52.239.221.65:443",
        "serverStatus": "200",
        "serverResponseLatency": "0.028",
        "upstreamSourcePort": "21564",
        "originalHost": "20.110.30.194",
        "host": "20.110.30.194",
        "error_info":"ERRORINFO_NO_ERROR",
        "contentType":"application/json"
    }
}

Observação

Os logs de acesso com o valor clientIP 127.0.0.1 se originam de um processo de segurança interno em execução nas instâncias do gateway de aplicativo. Você pode ignorar com segurança essas entradas de log.

Para o Gateway de Aplicativo Standard e o SKU do WAF (v1):

Valor Descrição
instanceId Instância do Gateway de Aplicativo que atendeu à solicitação.
clientIP IP de origem da solicitação.
clientPort Porta de origem da solicitação.
httpMethod Método HTTP usado pela solicitação.
requestUri URI da solicitação recebida.
RequestQuery Roteado pelo servidor: instância do pool de back-end à qual foi enviada a solicitação.
ID-de-LOG-do-X-AzureApplicationGateway: ID de correlação usada para a solicitação. Ela pode ser usada para solucionar problemas de tráfego nos servidores back-end.
STATUS-DO-SERVIDOR: código de resposta HTTP que o Gateway de Aplicativo recebeu do back-end.
UserAgent Agente do usuário do cabeçalho da solicitação HTTP.
httpStatus Código de status HTTP retornado ao cliente do Gateway de Aplicativo.
httpVersion Versão HTTP da solicitação.
receivedBytes Tamanho do pacote recebido, em bytes.
sentBytes Tamanho do pacote enviado, em bytes.
timeTaken Duração (em milissegundos) necessária para que uma solicitação seja processada e sua resposta seja enviada. Esse valor é calculado como o intervalo entre o momento em que o Gateway de Aplicativo recebe o primeiro byte de uma solicitação HTTP até o momento em que a operação de envio de resposta é concluída. É importante observar que o campo Time-Taken geralmente inclui a hora em que os pacotes de solicitação e resposta são transmitidos pela rede.
sslEnabled Indica se a comunicação com os pools de back-end usou o TLS/SSL. Os valores válidos são ativado e desativado.
host O nome do host para o qual a solicitação foi enviada para o servidor de back-end. Se o nome do host de back-end estiver sendo substituído, esse nome vai refletir isso.
originalHost O nome do host no qual a solicitação foi recebida pelo Gateway de Aplicativo do cliente.
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/PEERINGTEST/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayAccess",
    "time": "2017-04-26T19:27:38Z",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "ApplicationGatewayRole_IN_0",
        "clientIP": "203.0.113.97",
        "clientPort": 46886,
        "httpMethod": "GET",
        "requestUri": "/phpmyadmin/scripts/setup.php",
        "requestQuery": "X-AzureApplicationGateway-CACHE-HIT=0&SERVER-ROUTED=10.4.0.4&X-AzureApplicationGateway-LOG-ID=aaaa0000-bb11-2222-33cc-444444dddddd&SERVER-STATUS=404",
        "userAgent": "-",
        "httpStatus": 404,
        "httpVersion": "HTTP/1.0",
        "receivedBytes": 65,
        "sentBytes": 553,
        "timeTaken": 205,
        "sslEnabled": "off",
        "host": "www.contoso.com",
        "originalHost": "www.contoso.com"
    }
}

Se o gateway de aplicativo não puder concluir a solicitação, ele armazenará um dos seguintes códigos de motivo no campo error_info do log de acesso.

Erros 4XX Os códigos de erro 4xx indicam que houve um problema com a solicitação do cliente e o Gateway de Aplicativo não pode atendê-lo.
ERRORINFO_INVALID_METHOD O cliente enviou uma solicitação que não é compatível com RFC. Possíveis motivos: cliente usando método HTTP sem suporte pelo servidor, método com ortografia incorreta, versão incompatível do protocolo HTTP etc.
ERRORINFO_INVALID_REQUEST O servidor não pode atender à solicitação devido à sintaxe incorreta.
ERRORINFO_INVALID_VERSION O gateway de aplicativo recebeu uma solicitação com uma versão HTTP inválida ou sem suporte.
ERRORINFO_INVALID_09_METHOD A solicitação enviada pelo cliente com o Protocolo HTTP versão 0.9.
ERRORINFO_INVALID_HOST O valor fornecido no cabeçalho “Host” está ausente, formatado incorretamente ou não corresponde ao valor de host esperado. Por exemplo, quando não há ouvinte básico e nenhum dos nomes de host de ouvintes de vários sites corresponde ao host.
ERRORINFO_INVALID_CONTENT_LENGTH O comprimento do conteúdo especificado pelo cliente no cabeçalho content-Length não corresponde ao comprimento real do conteúdo na solicitação.
ERRORINFO_INVALID_METHOD_TRACE O cliente enviou o método HTTP TRACE, ao qual o gateway de aplicativo não dá suporte.
ERRORINFO_CLIENT_CLOSED_REQUEST O cliente fechou a conexão com o gateway de aplicativo antes do período de tempo limite ocioso ter decorrido. Verifique se o período de tempo limite do cliente é maior do que o período de tempo limite ocioso do gateway de aplicativo.
ERRORINFO_REQUEST_URI_INVALID Indica um problema com o URI (Uniform Resource Identifier) fornecido na solicitação do cliente.
ERRORINFO_HTTP_NO_HOST_HEADER O cliente enviou uma solicitação sem o cabeçalho de host.
ERRORINFO_HTTP_TO_HTTPS_PORT O cliente enviou uma solicitação HTTP sem formatação para uma porta HTTPS.
ERRORINFO_HTTPS_NO_CERT indica que o cliente não está enviando um certificado TLS válido e configurado corretamente durante a autenticação TLS mútua.
Erros 5XX Descrição
ERRORINFO_UPSTREAM_NO_LIVE O gateway de aplicativo não consegue encontrar nenhum servidor de back-end ativo ou acessível para lidar com solicitações de entrada.
ERRORINFO_UPSTREAM_CLOSED_CONNECTION O servidor de back-end fechou a conexão inesperadamente ou antes da solicitação ser totalmente processada. Essa condição pode acontecer devido ao servidor de back-end atingir seus limites, travar etc.
ERRORINFO_UPSTREAM_TIMED_OUT A conexão TCP estabelecida com o servidor foi fechada, pois a conexão demorou mais do que o valor de tempo limite configurado.

Categoria de log do firewall

O log do firewall será gerado somente se você habilitá-lo para cada gateway de aplicativo, conforme detalhado em Habilitar registro em log. Esse log também exige a configuração de um firewall de aplicativo Web em um gateway de aplicativo. Os dados são armazenados na conta de armazenamento especificada quando o log foi habilitado. Os seguintes dados são registrados em log:

Valor Descrição
instanceId Instância do Gateway de Aplicativo para a qual os dados de firewall estão sendo gerados. Para um gateway de aplicativo de várias instâncias, há uma linha por instância.
clientIp IP de origem da solicitação.
clientPort Porta de origem da solicitação.
requestUri URL da solicitação recebida.
ruleSetType Tipo de conjunto de regras. O valor disponível é OWASP.
ruleSetVersion Versão utilizada do conjunto de regras. Os valores disponíveis são 2.2.9 e 3.0.
ruleId ID da Regra do evento de gatilho.
message Mensagem amigável para o evento de gatilho. Mais detalhes são fornecidos na seção de detalhes.
ação Ação executada na solicitação. Os valores disponíveis são Blocked e Allowed (para regras personalizadas), Matched (quando uma regra corresponde a uma parte da solicitação) e Detected e Blocked (esses valores são ambos para regras obrigatórias, dependendo se o WAF está no modo de detecção ou prevenção).
site Site para o qual o log foi gerado. No momento, somente Global é listado porque as regras são globais.
detalhes Detalhes do evento de gatilho.
details.message Descrição da regra.
details.data Dados específicos encontrados na solicitação que corresponderam à regra.
details.file Arquivo de configuração que continha a regra.
details.line Número de linha no arquivo de configuração que disparou o evento.
hostname Nome do host ou endereço IP do Gateway de Aplicativo.
transactionId ID exclusivo para uma determinada transação, que ajuda a agrupar várias violações de regra que ocorreram na mesma solicitação.
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayFirewall",
    "category": "ApplicationGatewayFirewallLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIp": "185.42.129.24",
        "clientPort": "",
        "requestUri": "\/",
        "ruleSetType": "OWASP_CRS",
        "ruleSetVersion": "3.0.0",
        "ruleId": "920350",
        "message": "Host header is a numeric IP address",
        "action": "Matched",
        "site": "Global",
        "details": {
            "message": "Warning. Pattern match \\\"^[\\\\d.:]+$\\\" at REQUEST_HEADERS:Host .... ",
            "data": "20.110.30.194:80",
            "file": "rules\/REQUEST-920-PROTOCOL-ENFORCEMENT.conf",
            "line": "791"
        },
        "hostname": "20.110.30.194:80",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "policyId": "default",
        "policyScope": "Global",
        "policyScopeName": "Global"
    }
}

Categoria de log de desempenho

O log de desempenho será gerado somente se você habilitá-lo em cada instância do Gateway de Aplicativo, conforme detalhado em Habilitar o log. Os dados são armazenados na conta de armazenamento especificada quando o log foi habilitado. Os dados do log de desempenho são gerados em intervalos de 1 minuto. Ele está disponível somente para a SKU v1. Para a SKU v2, use as Métricas para dados de desempenho. Os seguintes dados são registrados em log:

Valor Descrição
instanceId Instância do Gateway de Aplicativo para a qual os dados de desempenho estão sendo gerados. Para um gateway de aplicativo de várias instâncias, há uma linha por instância.
healthyHostCount Número de hosts íntegros no pool de back-end.
unHealthyHostCount Número de hosts não íntegros no pool de back-end.
requestCount Número de solicitações atendidas.
latência Latência média (em milissegundos) de solicitações da instância para o back-end que atende às solicitações.
failedRequestCount Número de solicitações com falha.
throughput Vazão de dados média desde o último log, medida em bytes por segundo.
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayPerformance",
    "time": "2016-04-09T00:00:00Z",
    "category": "ApplicationGatewayPerformanceLog",
    "properties":
    {
        "instanceId":"ApplicationGatewayRole_IN_1",
        "healthyHostCount":"4",
        "unHealthyHostCount":"0",
        "requestCount":"185",
        "latency":"0",
        "failedRequestCount":"0",
        "throughput":"119427"
    }
}

Observação

A latência é calculada a partir da hora em que o primeiro byte da solicitação HTTP é recebido até a hora em que o último byte da resposta HTTP é enviado. É a soma do tempo de processamento do Gateway de Aplicativo e do custo de rede para o back-end, mais o tempo que o back-end leva para processar a solicitação.

Logs do Azure Monitor e tabelas do Log Analytics

O Gateway de Aplicativo do Azure usa a tabela Diagnóstico do Azure para armazenar informações de log de recursos. As colunas a seguir são relevantes.

Propriedade Descrição
requestUri_s O URI da solicitação do cliente.
Mensagem Mensagens informativas, como "Ataque de Injeção de SQL"
userAgent_s Detalhes do agente do usuário da solicitação do cliente
ruleName_s Regra de roteamento da solicitação que é usada para atender a essa solicitação
httpMethod_s Método HTTP da solicitação do cliente
instanceId_s A instância do Appgw para a qual a solicitação do cliente é roteada para avaliação
httpVersion_s Versão HTTP da solicitação do cliente
clientIP_s IP do qual a solicitação é feita
host_s Cabeçalho de host da solicitação do cliente
requestQuery_s Cadeia de caracteres de consulta como parte da solicitação do cliente
sslEnabled_s A solicitação do cliente tem o SSL habilitado

Tabelas de Logs do Azure Monitor

Esta seção lista todas as tabelas dos Logs do Azure Monitor relevantes para este serviço e disponíveis para consulta pela análise de logs usando o Kusto. As tabelas contêm dados de log de recursos e possivelmente mais, dependendo do que é coletado e roteado para elas.

Gateway de Aplicativo Microsoft.Network/applicationGateways

Logs de proxy TLS/TCP

O proxy de Camada 4 do Gateway de Aplicativo fornece dados de log por meio de logs de acesso. Esses logs só serão gerados e publicados se estiverem configurados nas configurações de diagnóstico do gateway. Confira também: Categorias com suporte para os logs de recursos do Azure Monitor.

Observação

As colunas com detalhes de Autenticação Mútua para um ouvinte do TLS estão disponíveis no momento apenas por meio da tabela AzureDiagnostics.

Categoria Categoria de log de recursos
ResourceGroup O grupo de recursos ao qual pertence o recurso do gateway de aplicativo.
SubscriptionId A ID da assinatura do recurso de gateway de aplicativo.
ResourceProvider Esse valor é MICROSOFT. NETWORK para gateway de aplicativo.
Recurso O nome do recurso do gateway de aplicativo.
ResourceType Esse valor é APPLICATIONGATEWAYS.
ruleName O nome da regra de roteamento que atendeu à solicitação de conexão.
instanceId Instância do Gateway de Aplicativo que atendeu à solicitação.
clientIP IP de origem da solicitação.
receivedBytes Dados recebidos do cliente pelo gateway, em bytes.
sentBytes Dados enviados do gateway para o cliente, em bytes.
listenerName O nome do ouvinte que estabeleceu a conexão de front-end com o cliente.
backendSettingName O nome da configuração de back-end usada para a conexão de back-end.
backendPoolName O nome do pool de back-end do qual um servidor de destino foi selecionado para estabelecer a conexão de back-end.
protocolo TCP (Independentemente de ser TCP ou TLS, o valor do protocolo é sempre TCP).
sessionTime Duração da sessão, em segundos (esse valor é para a sessão client-appgw>).
upstreamSentBytes Dados enviados para o servidor de back-end, em bytes.
upstreamReceivedBytes Dados recebidos do servidor de back-end, em bytes.
upstreamSessionTime Duração da sessão, em segundos (esse valor é para a sessão appgw-backend>).
sslCipher Conjunto de criptografia usado para comunicação TLS (para ouvintes do protocolo TLS).
sslProtocol Protocolo SSL/TLS sendo usado (para ouvintes do protocolo TLS).
serverRouted O número da porta e o IP do servidor de back-end para o qual o tráfego foi direcionado.
serverStatus 200 – sessão concluída com sucesso. 400 – Os dados do cliente não puderam ser analisados. 500 – erro interno do servidor. 502 – gateway inválido. Por exemplo, quando um servidor upstream não pôde ser alcançado. 503 – serviço indisponível. Por exemplo, se o acesso estiver limitado pelo número de conexões.
ResourceId URI de recurso do Gateway de Aplicativo.

Log de atividades

A tabela vinculada lista as operações que podem ser registradas no log de atividades desse serviço. Essas operações são um subconjunto de todas as operações do provedor de recursos possíveis no log de atividades.

Para obter mais informações sobre o esquema de entradas do log de atividades, confira Esquema do log de atividades.

Você pode usar os logs de atividades do Azure para exibir todas as operações enviadas à sua assinatura do Azure e seu status. As entradas de log de atividade são coletadas por padrão. Consulte-os no Portal do Azure. Os logs de atividades do Azure eram conhecidos anteriormente como logs operacionais e logs de auditoria.

O Azure gera logs de atividades por padrão. Os logs são preservados por 90 dias no armazenamento de logs de eventos do Azure. Saiba mais sobre esses logs lendo o artigo Exibir eventos e o log de atividades.

Conteúdo relacionado
