Visualizar dados do Azure Data Explorer no Kibana com o conector open source K2Bridge
Artigo

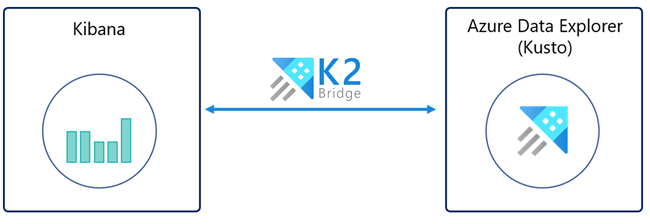

A K2Bridge (Ponte Kibana-Kusto) permite-lhe utilizar o Azure Data Explorer como uma origem de dados e visualizar esses dados no Kibana. K2Bridge é uma aplicação em contentores open source. Funciona como um proxy entre uma instância do Kibana e um cluster do Azure Data Explorer. Este artigo descreve como utilizar k2Bridge para criar essa ligação.
A K2Bridge traduz as consultas do Kibana para Linguagem de Pesquisa Kusto (KQL) e envia os resultados do Data Explorer do Azure para o Kibana.
A K2Bridge suporta os separadores Descobrir, Visualizar e Dashboard do Kibana.
Com o separador Descobrir , pode:
Pesquise e explore os dados.
Filtrar resultados.
Adicionar ou remover campos na grelha de resultados.
Ver conteúdo do registo.
Guardar e partilhar pesquisas.
Com o separador Visualizar , pode:
Crie visualizações como: gráficos de barras, gráficos circulares, tabelas de dados, mapas térmicos e muito mais.
Guardar uma visualização
Com o separador Dashboard , pode:
Crie painéis com visualizações novas ou guardadas.
Guardar um dashboard.

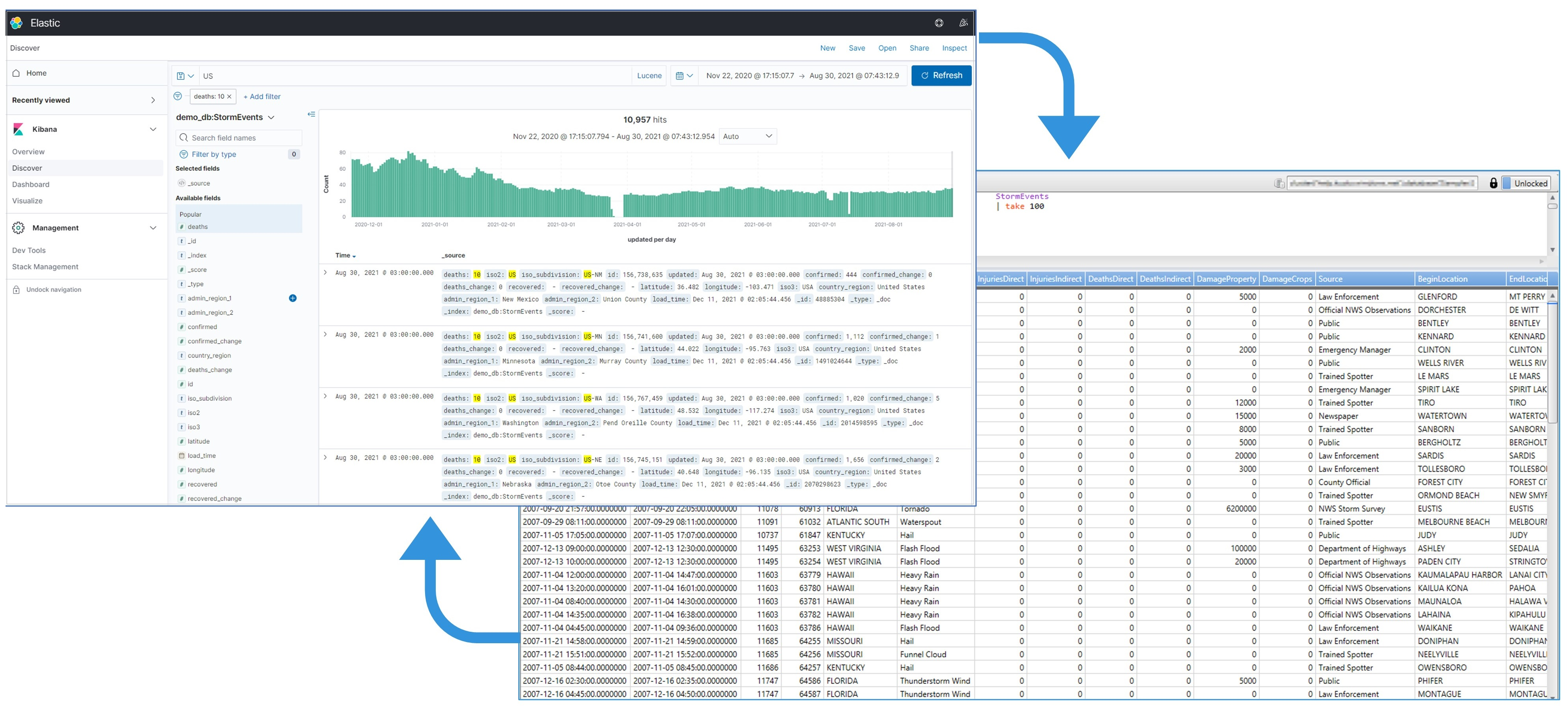

A imagem seguinte mostra uma instância do Kibana vinculada ao Azure Data Explorer por K2Bridge. A experiência de utilizador no Kibana não mudou.
Pré-requisitos
Antes de poder visualizar dados do Azure Data Explorer no Kibana, tenha o seguinte pronto:
Azure Kubernetes Service cluster (AKS) ou qualquer outro cluster do Kubernetes. Utilize a versão 1.21.2 ou mais recente, com um mínimo de três nós Azure Kubernetes Service. A versão 1.21.2 foi testada e verificada. Se precisar de um cluster do AKS, veja como implementar um cluster do AKS com a CLI do Azure ou com o portal do Azure.
Um principal de serviço Microsoft Entra autorizado a ver dados no Azure Data Explorer, incluindo o ID de cliente e o segredo do cliente. Em alternativa, pode utilizar uma identidade gerida atribuída pelo sistema.
Se optar por utilizar uma identidade atribuída pelo sistema, terá de obter a identidade gerida do conjunto de agentes ClientID (localizado no grupo de recursos "[MC_xxxx]" gerado)
Executar K2Bridge no Azure Kubernetes Service (AKS)
Por predefinição, o gráfico Helm de K2Bridge faz referência a uma imagem publicamente disponível localizada no Microsoft Container Registry (MCR). O MCR não necessita de credenciais.
Transfira os gráficos Helm necessários.
Adicione a dependência elasticsearch ao Helm. A dependência é necessária porque k2Bridge utiliza uma pequena instância interna do Elasticsearch. Os pedidos relacionados com metadados dos serviços de instância, como consultas de padrões de índice e consultas guardadas. Esta instância interna não guarda dados de negócio. Pode considerar a instância um detalhe de implementação.
Para adicionar a dependência elasticsearch ao Helm, execute estes comandos:
Defina as variáveis para os valores corretos para o seu ambiente.
ADX_URL=[YOUR_ADX_CLUSTER_URL] #For example, https://mycluster.westeurope.kusto.windows.net
ADX_DATABASE=[YOUR_ADX_DATABASE_NAME]
ADX_CLIENT_ID=[SERVICE_PRINCIPAL_CLIENT_ID]
ADX_CLIENT_SECRET=[SERVICE_PRINCIPAL_CLIENT_SECRET]
ADX_TENANT_ID=[SERVICE_PRINCIPAL_TENANT_ID]
Nota
Ao utilizar uma identidade gerida, o valor ADX_CLIENT_ID é o ID de cliente da identidade gerida, localizado no grupo de recursos gerado "[MC_xxxx]". Para obter mais informações, veja MC_ grupo de recursos. A ADX_SECRET_ID só é necessária se utilizar um principal de serviço Microsoft Entra.
Instale o gráfico K2Bridge. As visualizações e dashboards são suportados apenas com a versão do Kibana 7.10. As etiquetas de imagem mais recentes são: 6.8_latest e 7.16_latest, que suportam o Kibana 6.8 e o Kibana 7.10, respetivamente. A imagem de '7.16_latest' suporta o Kibana OSS 7.10.2 e a instância interna do Elasticsearch é 7.16.2.
Se tiver sido utilizado um principal de serviço Microsoft Entra:
Expor o Kibana aos utilizadores. Existem vários métodos para o fazer. O método que utiliza depende em grande parte do seu caso de utilização.
Por exemplo, pode expor o serviço como um serviço Balanceador de Carga. Para tal, adicione o parâmetro --set service.type=LoadBalancer ao comando de instalação do Kibana Helm anterior.
Em seguida, execute este comando:
kubectl get service -w -n k2bridge
A saída deverá ter o seguinte aspeto:
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kibana-kibana LoadBalancer xx.xx.xx.xx <pending> 5601:30128/TCP 4m24s
Em seguida, pode utilizar o valor EXTERNAL-IP gerado que é apresentado. Utilize-o para aceder ao Kibana ao abrir um browser e aceder a <EXTERNAL-IP>:5601.
Configurar padrões de índice para aceder aos seus dados.
Numa nova instância do Kibana:
Abra Kibana.
Navegue para Gestão.
Selecione Padrões de Índice.
Criar um padrão de índice. O nome do índice tem de corresponder exatamente ao nome da tabela ou ao nome da função sem um asterisco (*). Pode copiar a linha relevante da lista.
Nota
Para executar o K2Bridge noutros fornecedores do Kubernetes, altere o valor Elasticsearch storageClassName em values.yaml para corresponder ao sugerido pelo fornecedor.
Detetar dados
Quando o Azure Data Explorer está configurado como uma origem de dados para o Kibana, pode utilizar o Kibana para explorar os dados.

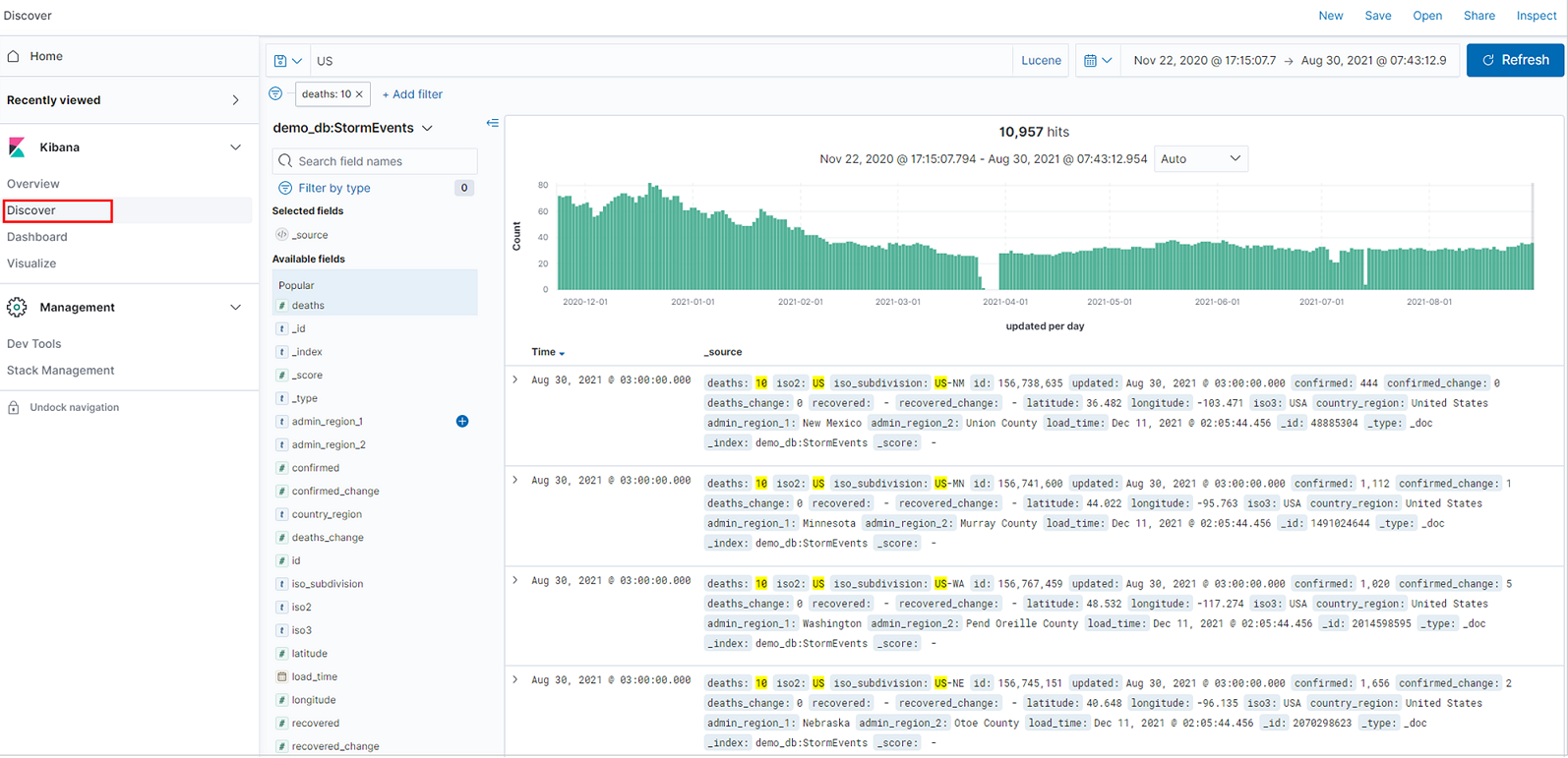

No Kibana, selecione o separador Descobrir .

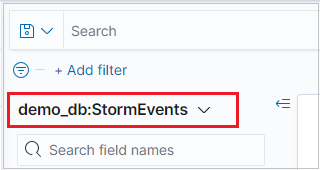

Na lista de padrões de índice, selecione um padrão de índice que defina a origem de dados a explorar. Aqui, o padrão de índice é uma tabela de Data Explorer do Azure.
Se os seus dados têm um campo de filtro de tempo, pode especificar o intervalo de tempo. No canto superior direito da página Descobrir , selecione um filtro de hora. Por predefinição, a página mostra os dados dos últimos 15 minutos.
A tabela de resultados mostra os primeiros 500 registos. Pode expandir um documento para examinar os dados do campo no formato JSON ou tabela.

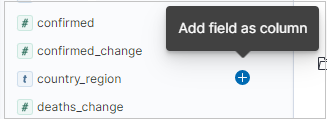

Pode adicionar colunas específicas à tabela de resultados ao selecionar adicionar junto ao nome do campo. Por predefinição, a tabela de resultados inclui a coluna _source e uma coluna Time se o campo de hora existir.
Na barra de consulta, pode procurar dados ao:
Introduzir um termo de pesquisa.
Utilizar a sintaxe de consulta Lucene. Por exemplo:
Procure "erro" para localizar todos os registos que contêm este valor.
Procure "status: 200" para obter todos os registos com um valor de estado de 200.
Utilizar os operadores lógicos AND, OR e NOT.
Utilizar os carateres universais asterisco (*) e ponto de interrogação (?). Por exemplo, a consulta "destination_city: L*" corresponde a registos em que o valor destination-city começa com "L" ou "l". (K2Bridge não é sensível a maiúsculas e minúsculas.)
Nota
Apenas a sintaxe de consulta Lucene do kibana é suportada. Não utilize a opção KQL, que significa Linguagem de Consulta Kibana.
Gorjeta
Em Procurar, pode encontrar mais regras de pesquisa e lógica.
Para filtrar os resultados da pesquisa, utilize a lista campos Disponíveis . A lista de campos é onde pode ver:
Os cinco valores mais altos do campo.
O número de registos que contêm o campo.
A percentagem de registos que contêm cada valor.
Gorjeta
Utilize a lupa para localizar todos os registos com um valor específico.
Também pode utilizar a lupa para filtrar os resultados e ver a vista de formato de tabela de resultados de cada registo na tabela de resultados.
Selecione Guardar ou Partilhar para manter a sua pesquisa.
Visualizar os dados
Utilize visualizações do Kibana para obter vistas rápidas dos dados do Azure Data Explorer.
Criar uma visualização a partir do separador Descobrir

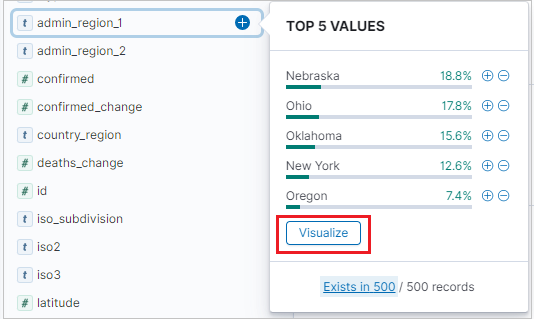

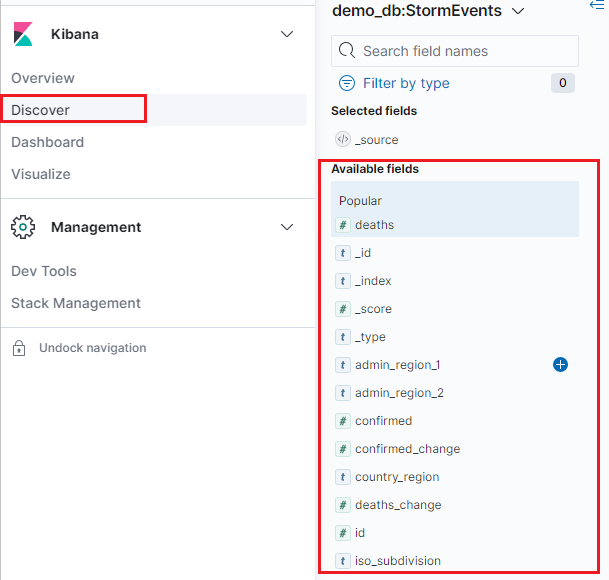

Para criar uma visualização de barra vertical, no separador Descobrir , localize a barra lateral Campos disponíveis .
Selecione um nome de campo e, em seguida, clique em Visualizar.
Criar uma visualização a partir do separador Visualizar

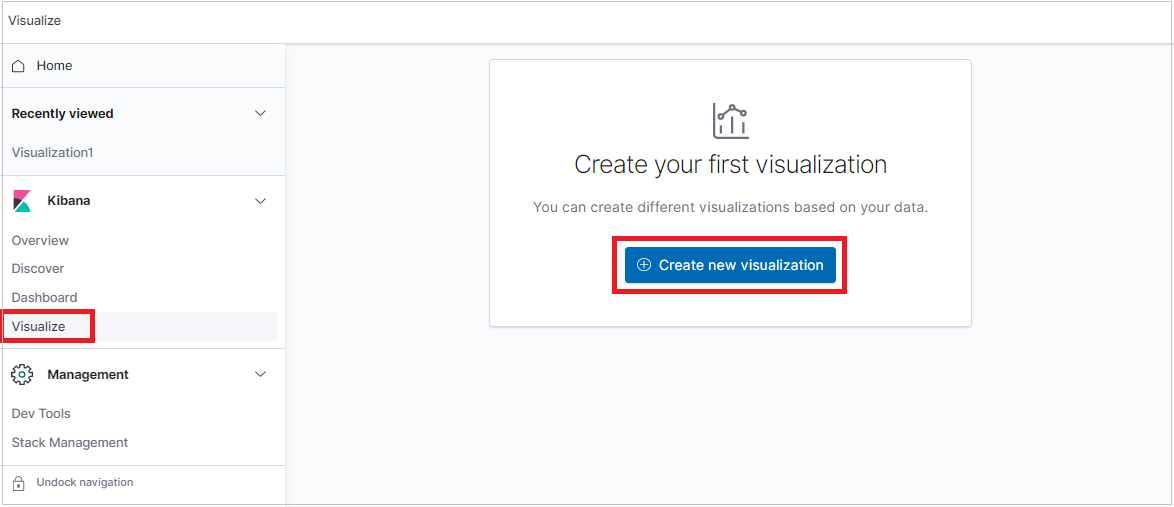

Selecione o separador Visualizar e clique em Criar visualização.
Na janela Nova Visualização , selecione um tipo de visualização.

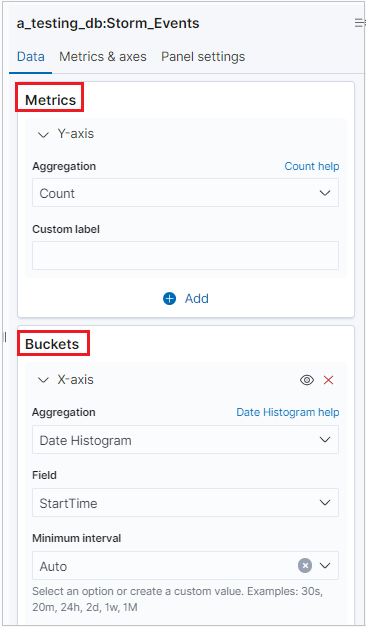

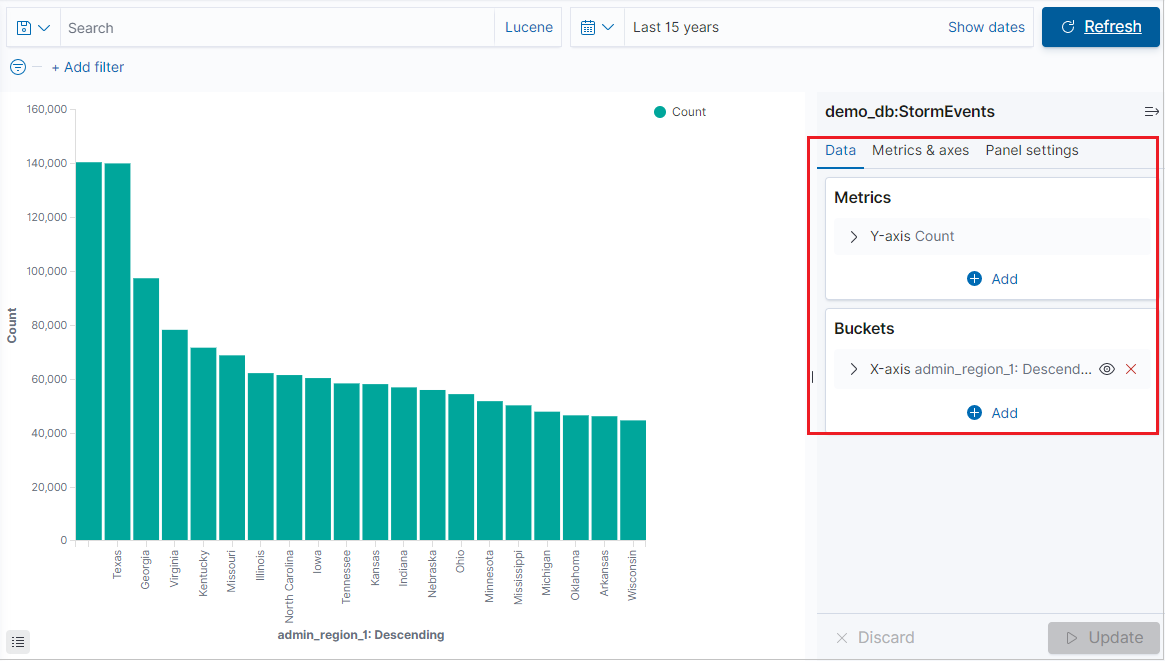

Após a visualização ser gerada, pode editar as métricas e somar um registo.
Nota
K2Bridge suporta uma agregação de registo.
Algumas agregações suportam opções de pesquisa.
Utilize a sintaxe Lucene, não a opção KQL, que significa sintaxe da Linguagem de Consulta Kibana.
Importante
São suportadas as seguintes visualizações: Vertical bar, , Area chart, Line chartHorizontal bar, Pie chart, Gauge, Data table, Heat map, e Goal chartMetric chart.
São suportadas as seguintes métricas: Average, , Count, MedianMax, Min, Percentiles, Standard deviation, SumTop hits e Unique count.
A métrica Percentiles ranks não é suportada.
A utilização de agregações de registos é opcional, pode visualizar dados sem agregação de registos.
São suportados os seguintes registos: No bucket aggregation, , FiltersDate histogram, Range, Date range, e HistogramTerms.
Os registos IPv4 range e Significant terms não são suportados.
Criar dashboards

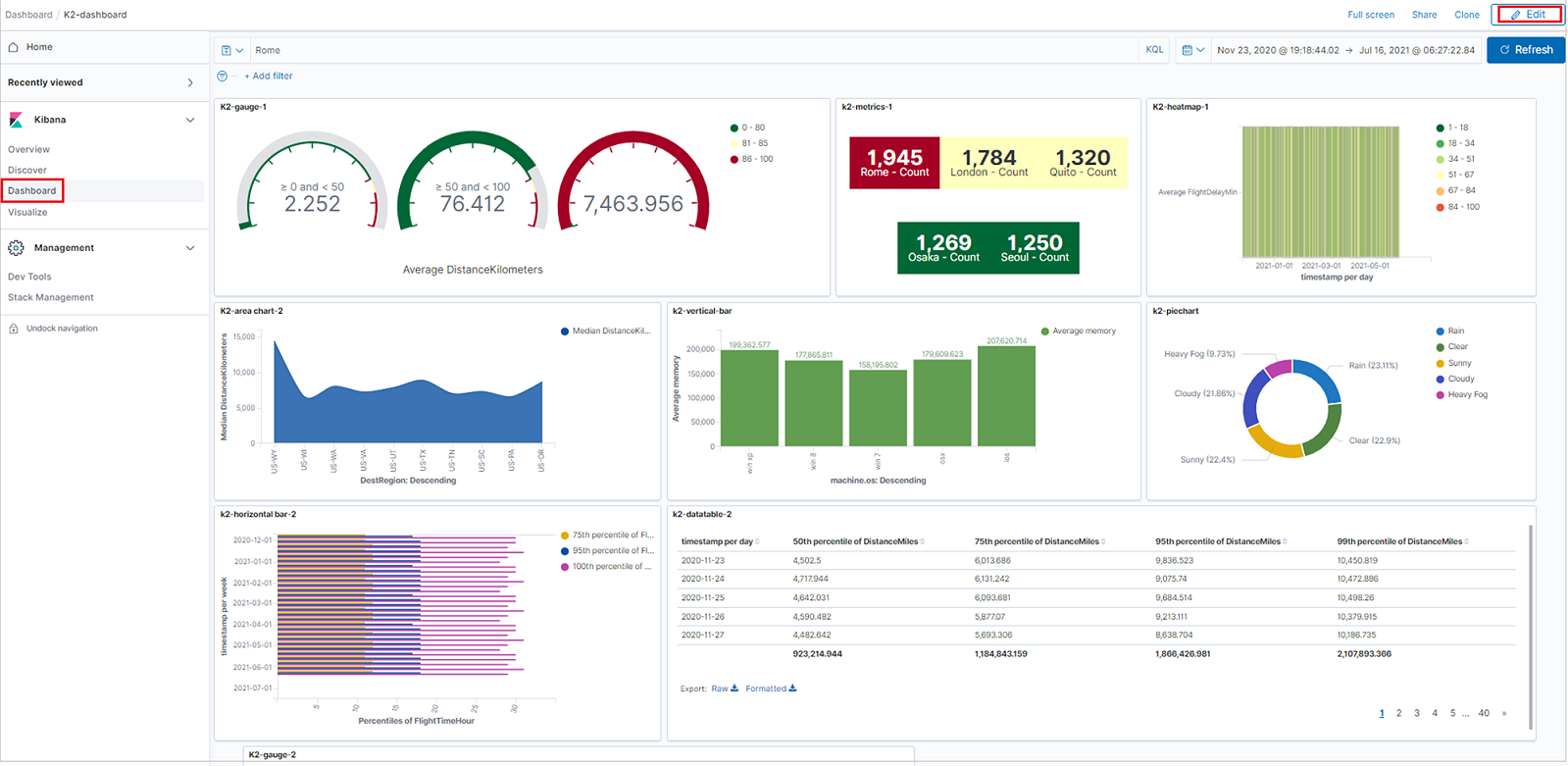

Pode criar dashboards com visualizações do Kibana para resumir, comparar e contrastar rapidamente vistas do Azure Data Explorer dados.

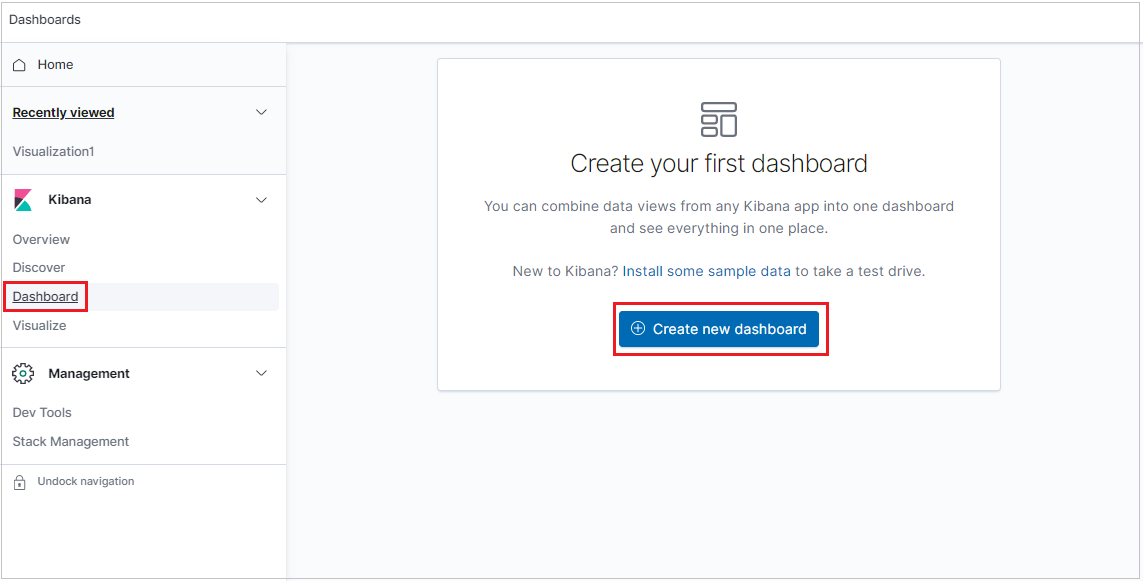

Para criar um dashboard, selecione o separador Dashboard e, em seguida, clique em Criar novo dashboard.
O novo dashboard é aberto no modo de edição.
Para adicionar um novo painel de visualização, clique em Criar novo.
Para adicionar uma visualização que já criou, clique em Adicionar um existente e selecione uma visualização.
Para organizar painéis, organizar painéis por prioridade, redimensionar os painéis e muito mais, clique em Editar e, em seguida, utilize as seguintes opções:
Para mover um painel, clique sem soltar no cabeçalho do painel e, em seguida, arraste para a nova localização.
Para redimensionar um painel, clique no controlo de redimensionamento e, em seguida, arraste para as novas dimensões.
