Monitorando a WAN Virtual do Azure

  • Artigo

Quando você tem aplicativos e processos de negócios críticos que dependem de recursos do Azure, deseja monitorar esses recursos quanto à sua disponibilidade e desempenho.

Este artigo descreve os dados de monitoramento gerados pela WAN Virtual do Azure. A WAN Virtual usa o Azure Monitor. Se você não estiver familiarizado com os recursos do Azure Monitor comuns a todos os serviços do Azure que o usam, leia Monitorando recursos do Azure com o Azure Monitor.

Pré-requisitos

Você tem uma WAN virtual implantada e configurada. Para obter ajuda com a implantação de uma WAN virtual:

Análise de métricas

As métricas no Azure Monitor são valores numéricos que descrevem algum aspeto de um sistema em um determinado momento. As métricas são coletadas a cada minuto e são úteis para alertar porque podem ser amostradas com frequência. Um alerta pode ser disparado rapidamente com uma lógica relativamente simples.

Para obter uma lista das métricas da plataforma coletadas para a WAN Virtual, consulte Monitorando métricas de referência de dados da WAN Virtual.

Ver métricas para WAN Virtual

As etapas a seguir ajudam a localizar e visualizar métricas:

  1. No portal, navegue até o hub virtual.

  2. Selecione VPN (Site a site) para localizar um gateway site a site, ExpressRoute para localizar um gateway ExpressRoute ou User VPN (Point to site) para localizar um gateway ponto a site.

  3. Selecione Monitor Gateway e, em seguida, Métricas. Você também pode clicar em Métricas na parte inferior para visualizar um painel das métricas mais importantes para VPN site a site e ponto a site.

    A captura de tela mostra o painel de métricas de VPN sie-to-site.

  4. Na página Métricas, você pode visualizar as métricas nas quais está interessado.

    Captura de ecrã que mostra a página 'Métricas' com as categorias realçadas.

  5. Para ver as métricas do roteador do hub virtual, você pode selecionar Métricas na página Visão geral do hub virtual.

Captura de tela que mostra a página do hub virtual com o botão de métricas.

Etapas do PowerShell

Para consultar, use os seguintes comandos de exemplo do PowerShell. Os campos necessários são explicados abaixo do exemplo.

Passo 1:

$MetricInformation = Get-AzMetric -ResourceId "/subscriptions/<SubscriptionID>/resourceGroups/<ResourceGroupName>/providers/Microsoft.Network/VirtualHubs/<VirtualHubName>" -MetricName "VirtualHubDataProcessed" -TimeGrain 00:05:00 -StartTime 2022-2-20T01:00:00Z -EndTime 2022-2-20T01:30:00Z -AggregationType Sum

Passo 2:

$MetricInformation.Data

  • ID de Recurso - A ID de Recursos do seu hub virtual pode ser encontrada no portal do Azure. Navegue até a página do hub virtual no vWAN e selecione JSON View em Essentials.

  • Nome da métrica - Refere-se ao nome da métrica que você está consultando, que neste caso é chamada de 'VirtualHubDataProcessed'. Essa métrica mostra todos os dados que o roteador de hub virtual processou no período de tempo selecionado do hub.

  • Grão de Tempo - Refere-se à frequência em que você deseja ver a agregação. No comando atual, você verá uma unidade agregada selecionada a cada 5 minutos. Você pode selecionar – 5M/15M/30M/1H/6H/12H e 1D.

  • Hora de Início e Hora de Fim - Esta hora é baseada em UTC. Certifique-se de que está a introduzir valores UTC ao introduzir estes parâmetros. Se esses parâmetros não forem usados, o valor de dados da última hora será mostrado por padrão.

  • Tipo de agregação de soma - O tipo de agregação de soma mostra o número total de bytes que percorreram o roteador de hub virtual durante um período de tempo selecionado. Por exemplo, se você definir a granularidade de tempo para 5 minutos, cada ponto de dados corresponderá ao número de bytes enviados nesse intervalo de 5 minutos. Para converter isso em Gbps, você pode dividir esse número por 37500000000. Com base na capacidade do hub virtual, o roteador do hub pode suportar entre 3 Gbps e 50 Gbps. Os tipos de agregação Max e Min não são significativos no momento.

Analisando logs

Os dados nos Logs do Azure Monitor são armazenados em tabelas onde cada tabela tem seu próprio conjunto de propriedades exclusivas. Os Registos de Recursos não são recolhidos e armazenados até que crie uma definição de diagnóstico e os encaminhe para uma ou mais localizações.

Para obter uma lista de logs suportados na WAN Virtual, consulte Monitorando logs de referência de dados da WAN Virtual. Todos os registos de recursos no Azure Monitor têm os mesmos campos seguidos de campos específicos do serviço. O esquema comum é descrito no esquema de log de recursos do Azure Monitor.

Criar configuração de diagnóstico para exibir logs

As etapas a seguir ajudam a criar, editar e exibir configurações de diagnóstico:

  1. No portal, navegue até o recurso WAN Virtual e selecione Hubs no grupo Conectividade .

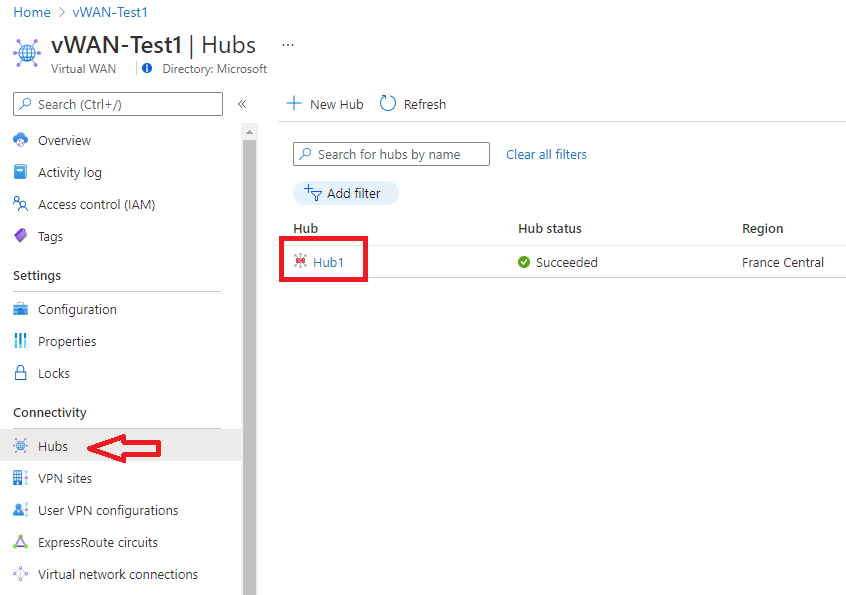

    Captura de tela que mostra a seleção do Hub no Portal vWAN.

  2. No grupo Conectividade à esquerda, selecione o gateway para o qual deseja examinar o diagnóstico:

    Captura de tela que mostra a seção Conectividade do hub.

  3. Na parte direita da página, clique em Monitor Gateway e, em seguida, em Logs.

    Captura de ecrã para Selecionar Vista no Azure Monitor para Logs.

  4. Nesta página, você pode criar uma nova configuração de diagnóstico (+Adicionar configuração de diagnóstico) ou editar uma existente (Editar configuração). Você pode optar por enviar os logs de diagnóstico para o Log Analytics (como mostrado no exemplo a seguir), transmitir para um hub de eventos, enviar para uma solução de terceiros ou arquivar em uma conta de armazenamento.

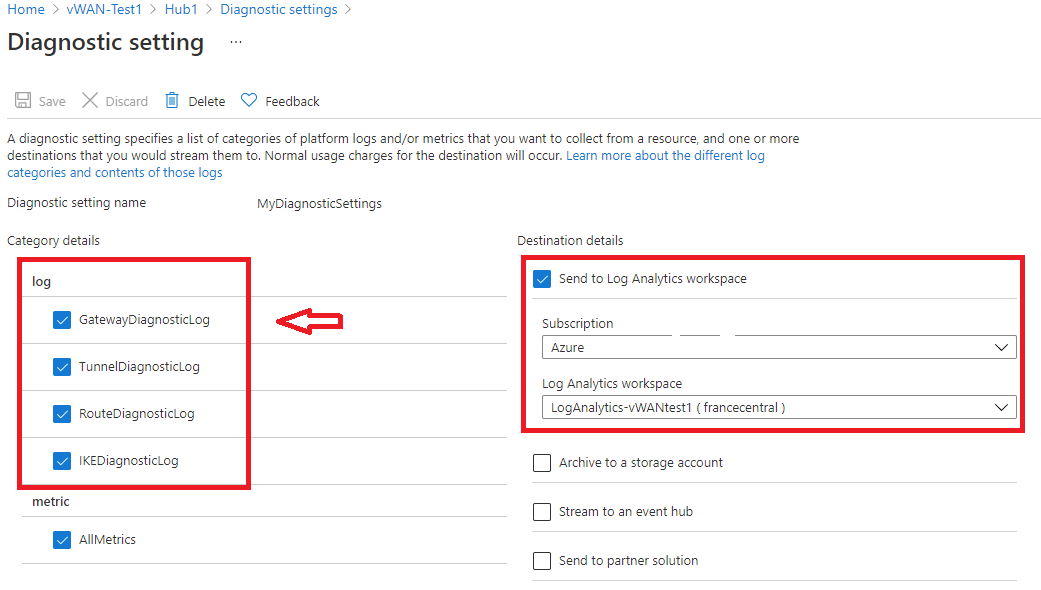

    Captura de tela para Selecionar configurações de log de diagnóstico.

  5. Depois de clicar em Salvar, você deve começar a ver os logs aparecerem nesse espaço de trabalho de análise de logs dentro de algumas horas.

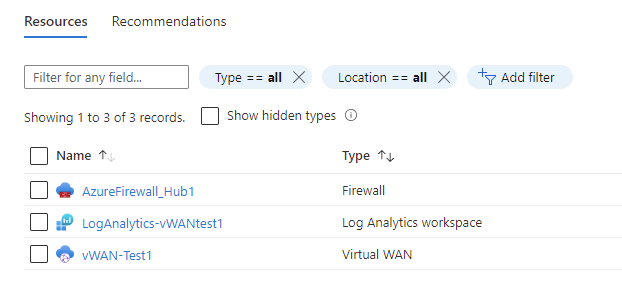

  6. Para monitorar um hub seguro (com o Firewall do Azure), o diagnóstico e a configuração de log devem ser feitos acessando a guia Configuração de Diagnóstico :

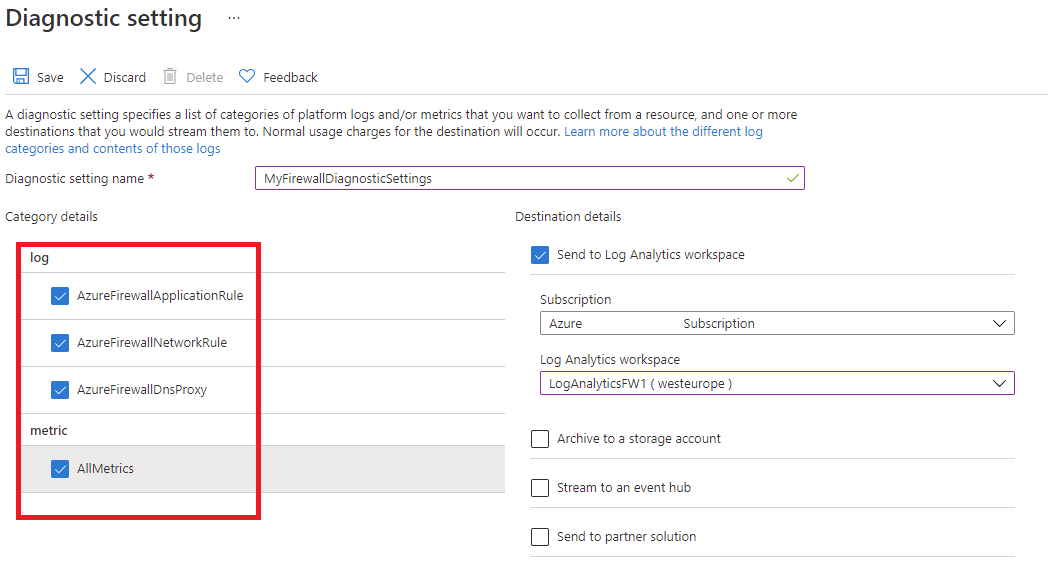

    A captura de tela mostra as configurações de diagnóstico do Firewall.

Importante

Habilitar essas configurações requer serviços adicionais do Azure (conta de armazenamento, hub de eventos ou Log Analytics), o que pode aumentar seu custo. Para calcular um custo estimado, aceda à calculadora de preços do Azure.

Alertas

Os alertas do Azure Monitor notificam proativamente quando as condições importantes são encontradas nos dados de monitorização. Permitem-lhe identificar e resolver problemas no seu sistema antes que os seus clientes reparem neles. Você pode definir alertas em métricas, logs e no registro de atividades. Diferentes tipos de alertas têm vantagens e desvantagens.

Para ver uma lista de práticas recomendadas de monitoramento ao configurar alertas, consulte Monitoramento - práticas recomendadas.

Virtual WAN Insights

Alguns serviços no Azure têm um painel de monitoramento pré-criado focado especial no portal do Azure que fornece um ponto de partida para monitorar seu serviço. Esses painéis especiais são chamados de "Insights".

A WAN virtual usa o Network Insights para fornecer aos usuários e operadores a capacidade de visualizar o estado e o status de uma WAN virtual, apresentada por meio de um mapa topológico descoberto automaticamente. O estado do recurso e as sobreposições de status no mapa fornecem uma visão instantânea da integridade geral da WAN virtual. Você pode navegar pelos recursos no mapa através do acesso com um clique às páginas de configuração de recursos do portal WAN Virtual. Para obter mais informações, consulte Azure Monitor Network Insights for Virtual WAN.
