Om instrumentpaneler, diagram, rapporter och widgetar

Azure DevOps Services | Azure DevOps Server 2022 – Azure DevOps Server 2019

Få insyn i teamets framsteg genom att lägga till en eller flera widgetar eller diagram på instrumentpanelen. Anpassningsbara, mycket konfigurerbara instrumentpaneler ger dig och dina team flexibilitet att dela information, övervaka framsteg och trender och förbättra dina arbetsflödesprocesser. Varje team kan skräddarsy sina instrumentpaneler för att dela information och övervaka deras framsteg.

Om du precis har börjat läser du Lägg till, byt namn på och ta bort instrumentpaneler. Letar du efter instruktioner för en specifik uppgift, ett sammanhangsbaserat diagram, en widget eller en rapport? Se Snabbreferens för instrumentpaneler och widgetar. Mer information finns i översikten för rapportering.

Viktigt!

Välj den version av den här artikeln som motsvarar din plattform och version. Versionsväljaren ligger ovanför innehållsförteckningen. Leta upp din Azure DevOps-plattform och -version.

Funktioner, behörigheter och åtkomst som stöds

Åtkomst till Azure DevOps-webbportalfunktioner hanteras via åtkomstnivåer som tilldelats användarna.

Webbportalens datavyer och rapporter

Följande funktioner ger stöd för att visa Azure DevOps-data via webbportalen:

• Instrumentpaneler: Anpassningsbara interaktiva skyltar som tillhandahåller information i realtid. Instrumentpaneler är associerade med ett team eller ett projekt och visar konfigurerbara diagram och widgetar.
• Diagram: Frågebaserad status eller trenddiagram som härletts från en arbetsobjektfråga eller testresultat.
• Widgetar: Objekt som visar konfigurerbar information och diagram på instrumentpaneler. Widgetkatalogen innehåller korta beskrivningar av de widgetar som är tillgängliga för dig. Du kan också lägga till widgetar som tillhandahålls via Azure DevOps Marketplace.
• Kontextrapporter: Systemgenererade diagram som stöder specifika tjänster. Exempel är teamhastighet, sprintnedbrändhet, kumulativt flödesdiagram (CFD) och rapporten Testfel . Dessa rapporter visas på fliken Analys för en specifik tjänst och härleder data från Analytics.

Power BI rapporter

Följande funktioner ger stöd för att visa Azure DevOps-data med hjälp av Power BI:

• Analysvyer: Ange ett förenklat sätt att ange filtervillkoren för en Power BI-rapport baserat på Analysdata för Azure Boards-data. Mer information finns i Vad är Analysvyer?.

• Power BI-rapporter: Tillåt användare att skapa omfattande, anpassade Power BI-rapporter eller andra rapporter med OData-frågor om analysdata och returnerade JSON-data. För lokala Azure DevOps-miljöer måste projektsamlingar konfigureras för att stödja ärvd process.

  Kommentar

  Open Data Protocol (OData) är en ISO/IEC-godkänd OASIS-standard som definierar en uppsättning metodtips för att skapa och använda REST-API:er. Mer information finns i OData-dokumentationen.

Funktioner som stöds för åtkomstnivåer

Användare med intressentåtkomst får begränsade privilegier och ger dem endast åtkomst till de funktioner som beskrivs i följande tabell. Mer information finns i Om åtkomstnivåer. Förutom åtkomstnivåer kräver vissa funktioner behörigheter för att köras.

Kommentar

Data som visas i ett diagram eller en widget omfattas av behörigheter som beviljas den inloggade användaren. Mer information finns i Vanliga frågor och svar om Instrumentpaneler, diagram och rapporter i Azure DevOps i avsnittet Åtkomst och behörigheter.

Funktioner och uppgifter som stöds

Intressenter

Grundläggande

---

Instrumentpaneler (vy)

✔️

✔️

Instrumentpaneler (Skapa och redigera)

✔️

Diagram, widgetar (vy)

✔️

✔️

Diagram, widgetar (Lägg till och konfigurera)

✔️

Rapporter i kontext

✔️

✔️

Analysvyer

✔️

Power BI rapporter

✔️

✔️

Standardbehörigheter

Instrumentpaneler

Ange behörigheter för enskilda instrumentpaneler för att bevilja eller begränsa möjligheten att redigera eller ta bort instrumentpaneler.

---

Aktivitet

Läsare

Bidragsgivare

Teamadministratörer

Projektadministratörer

---

Visa team- och projektinstrumentpaneler

✔️

✔️

✔️

✔️

---

---

Lägga till och konfigurera projektinstrumentpaneler

✔️

✔️

---

Power BI-integrerings- och analysvyer

Du anger behörigheter för tjänsten på projektnivå och för delade analysvyer på objektnivå.

Aktivitet

Läsare

Bidragsgivare

Projektadministratörer

Visa analys

✔️

✔️

✔️

Visa en delad analysvy

✔️

✔️

Lägga till en privat eller delad analysvy

✔️

✔️

Redigera och ta bort delade analysvyer

✔️

Konfigurerbara instrumentpaneler

Med instrumentpaneler kan du konfigurera en matris med diagram och widgetar.

Varje team kan lägga till och konfigurera flera instrumentpaneler för att:

• Dela information.
• Visa status, förlopp och trender.
• Få åtkomst till snabblänkar och andra funktioner.

Lägg enkelt till och ordna om widgetar på instrumentpanelen för att visa de senaste ändringarna som gjorts för att visa byggstatus, buggtrender med mera.

Sekvens för att lägga till och anpassa en instrumentpanel

Välj någon av följande rutor för att öppna motsvarande artikel.

Diagram: Status och trender för arbetsspårning

Med flata frågor kan du skapa olika diagram för att övervaka status, förlopp och trender. Innan du övervakar arbetets förlopp och trender ska du planera projektet och göra framsteg i arbetet som du spårar.

Du kan öppna en delad fråga, skapa ett diagram och lägga till den på instrumentpanelen. När diagrammet har lagts till på instrumentpanelen kan du ändra widgetkonfigurationen Diagram för arbetsobjekt för att ändra storlek på eller ändra diagramparametrarna. Eller så kan du från instrumentpanelen lägga till widgeten Diagram för arbetsobjekt och välja en delad fråga och ange diagramparametrarna. Du har flera diagramtyper att välja mellan. Statusdiagram inkluderar cirkel, stapel, kolumn, staplad stapel och pivot. Trenddiagram omfattar staplat område, linje och område.

Mer information finns i Definiera en fråga och Spåra förlopp med status- och trendfrågebaserade diagram.

Exempel på lättviktsdiagram för agilt verktyg

Sekvens för att lägga till frågebaserade diagram på en instrumentpanel

Välj någon av följande rutor för att öppna motsvarande artikel.

Diagram: Förlopp, resultat och trender för manuell testning

Stegen för att skapa diagram som spårar manuella testframsteg och resultat liknar dem för spårningsarbete. Startpunkten börjar med testplanen i stället för en fråga. Du kan till exempel ta reda på hur många testfall som är redo att köras, eller hur många tester som klarar och misslyckas i varje testsvit. Precis som frågebaserade diagram för arbetsobjekt kan du lägga till dessa diagram på en instrumentpanel.

Mer information finns i:

• Skapa testplaner och testpaket
• Skapa manuella testfall
• Spåra teststatusdiagram

Exempel på enkla testdiagram

Widgetar

Du lägger till widgetar på en instrumentpanel för att visa ett diagram, information eller en uppsättning länkar. De flesta widgetar kan konfigureras. En beskrivning av varje widget som stöds för din plattform och version finns i Widget-katalogen. Här är de widgetar som stöder den angivna tjänsten.

Widgetar kommenteras på följande sätt:

• Analys: Widget härleder data från analysdata.
• Build: Widget härleder data för en vald byggpipeline.
• Projekt: Widget anger att du kan välja projekt och team när du konfigurerar widgeten.
• Version: Widget härleder data för en vald versionspipeline.
• Team: Widgeten är begränsad till ett enda team.
• Teams: Widgeten är begränsad till ett eller flera team.
• Användare: Widgeten är begränsad till det inloggade användarkontot.

---

Anslagstavlor

• Tilldelad till mig (användare)
• Burndown-diagram (Analys, Projekt, Teams)
• Uppbrändhetsdiagram (Analys, Projekt, Teams)
• Diagram för arbetsobjekt
• Kumulativt flödesdiagram (team)
• Cykeltid (analys) (analys, team)
• Ledtid (analys) (analys, team)
• Nytt arbetsobjekt
• Frågeresultat
• Frågepanel
• Sprint burndown (Analytics, Team)
• Sprint burndown – Äldre (team)
• Sprintkapacitet (team)
• Översikt över sprint (team)
• Hastighet (analys, team)
• Arbetslänkar

---

Code

• Kodpanel (lagringsplats, gren, mapp)
• Pull-begäran (team)

Pipelines

• Bygghistorik (bygg-pipeline)
• Distributionsstatus (bygg-pipeline)
• Översikt över versionspipeline (versionspipeline)
• Kravkvalitet (fråge-, bygg- eller versionspipeline)

---

Testplaner

• Diagram för testplaner
• Trend för testresultat (Avancerat) (analys, bygg- eller versionspipeline)
• Testresultattrend (bygg- eller versionspipeline)

---

Information och länkar

• Inbäddad webbsida
• Markdown
• Andra länkar
• Teammedlemmar (team)
• Visual Studio-genvägar
• Välkommen

---

---

---

Arbete

• Diagram för arbetsobjekt
• Nytt arbetsobjekt
• Frågeresultat
• Frågepanel
• Sprint burndown
• Sprintkapacitet
• Översikt över Sprint
• Arbetslänkar

---

Code

• Kodpanel
• Pull-begäran

Bygge

• Diagram för bygghistorik

---

Information och länkar

• Markdown
• Andra länkar
• Gruppmedlemmar
• Grupprum
• Visual Studio-genvägar
• Välkommen

---

Widgetar för sprintdiagram

Ändring av sprintomfattning

Det finns inget diagram eller widget som spårar ändringar i sprintomfånget. Du kan dock fastställa arbetsobjekt som lagts till i en sprint eller flyttats från en sprint med hjälp av Power Query-redigeraren. Mer information finns i Om sprintar, Scrum och projekthantering, Omfångsändring för Sprint.

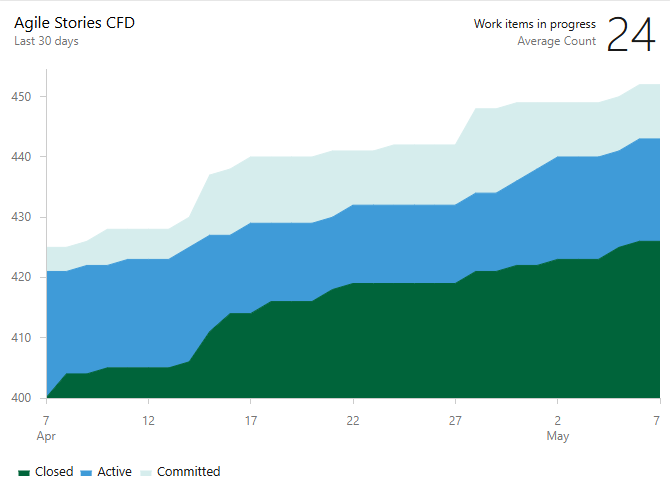

Exempel på widget för kumulativt flödesdiagram

Övervaka kodaktivitet, byggförlopp och distributionsstatus

Med kodpanelwidgetarna kan du övervaka aktiviteten som inträffar i en lagringsplats eller grenmapp. Versionshistorik visar ett histogram över alla versioner som körs för en specifik bygg-pipeline. Stapelfärger använder grönt för slutförd, röd för misslyckad och gul för slutförd utan tester.

Widgetar för kod-, bygg- och versionsdiagram

Analyswidgetar och rapporter

Analytics-tjänsten är rapporteringsplattformen för Azure DevOps. Som beskrivs i Vad är analytics-tjänsten? ersätter den den tidigare plattformen baserat på SQL Server Reporting Services. Analytics-tjänsten stöder Analyswidgetar, kontextanalysrapporter och Analysvyer för Power BI-rapportering.

Exempel på widget för ledtid

Mer information finns i:

• Widgetar baserade på analys
• Lägga till en Analytics-widget på en instrumentpanel

Kontextrapporter: Arbetsspårning

Azure Boards innehåller flera kontextrapporter som härleds från analysdata. Från kvarvarande uppgifter eller anslagstavlan kan du visa diagram över kumulativt flöde och teamhastighetsrapporter genom att välja fliken Analys . Varje rapport innehåller interaktiva kontroller för att ge varje användare vyn av intresse för dem. Från en sprint-kvarvarande uppgifter kan du visa Sprint Burndown Trend.

Kumulativt flödesdiagram

Använd de interaktiva kontrollerna för att välja tidsram, simbanor och arbetsflödestillstånd eller Kanban-brädkolumner.

Hastighet

Använd de interaktiva kontrollerna för att välja fältet antal eller summa och antalet iterationer.

Sprint Burndown Trend

Använd de interaktiva kontrollerna för att välja start och slut för fältet sprint och antal eller summa som ska användas i bränningen. Om du inte spårar återstående arbete i aktiviteter kan du visa nedbrändhet baserat på antalet arbetsobjekt/uppgifter.

Du kan lägga till kontextrapporterna på en instrumentpanel genom att använda alternativet kopiera till instrumentpanelen från rapportens snabbmeny.

Mer information om dessa rapporter finns i:

• Kumulativt flöde
• Teamhastighet
• Visa/konfigurera sprintbrännskada

Kontextrapporter: Pipelines och test

Flera rapporter i kontexten tillhandahålls för Azure Pipelines. Dessa rapporter härleds från Analysdata. Öppna en pipeline (eller versionssammanfattning för testfel) för att visa rapporterna och välj fliken Analys. Välj Visa fullständig rapport på ett sammanfattningskort för en detaljerad rapport.

Mer information om varje analysrapport i kontexten för pipelinekörningar finns i:

• Historiskt diagram för agentpooler (förhandsversion)
• Rapport över pipelinepasseringsfrekvens
• Testpassfrekvensrapport
• Rapport om pipelinevaraktighet
• Testanalys för versioner
• Testanalys för versioner

Du kan också använda Power BI och OData för att skapa rapporter baserat på pipeline- och testdata. Mer information finns i Översikt över exempelrapporter med OData-frågor.

Rapport över pipelinepasseringsfrekvens

Rapporten pipelinepassfrekvens ger en trend med pipelinefel och aktivitetsfel för pipelinen. Du kan visa pipelinens genomströmningshastighet under en konfigurerbar tidsperiod, till exempel 7, 14 eller 30 dagar. Mer information finns i Information om aktivitetsfel, som inte bara markerar trenden utan även visar de viktigaste misslyckade aktiviteterna.

Mer information finns i Rapporten om pipelinepasseringsfrekvens.

Rapport om testfel

Rapporten Testfel ger en detaljerad vy över de bästa misslyckade testerna i pipelinen, tillsammans med felinformationen. Sammanfattningsdiagram tillhandahålls också för versioner som anger kodtäckning och testfel eller framgång.

Mer information finns i Rapporten Om testfel.

Rapport om pipelinevaraktighet

Rapporten Pipelinevaraktighet visar varaktighetstrenden för en pipeline. Den visar också den genomsnittliga körningstiden för de totala lyckade körningarna under en tidsperiod, till exempel i 7, 14 eller 30 dagar. Rapporten ger också insikter om de uppgifter som påverkade pipelinens varaktighet.

Mer information finns i Rapporten om pipelinevaraktighet.

Lägga till anpassade arbetsspårningsfält

Lägg till ett anpassat fält för att lägga till data som stöd för rapporteringskrav.

Marketplace-widgetar och utökningsbarhet

Förutom de widgetar som är tillgängliga i widgetkatalogen kan du hitta intressanta widgetar på Marketplace.

Eller så kan du skapa en egen widget med hjälp av REST-API:et.

Nästa steg

Lägga till en widget på en instrumentpanel

Relaterade artiklar

• Vanliga frågor och svar om instrumentpaneler, diagram och rapporter
• Widgetkatalog
• Metodtips för enkel agil projekthantering med hjälp av Azure Boards
• Översikt över integrering och samarbete mellan tjänster
