WinRT i Unreal

Under din HoloLens utveckling kan du behöva skriva en funktion med WinRT. Om du till exempel öppnar en fildialog i ett HoloLens program behöver du FileSavePicker i winrt/Windows.Storage. Pickers.h-huvudfil. WinRT stöds i Unreals byggsystem från version 4.26 och senare.

Standard-WinRT-API:er

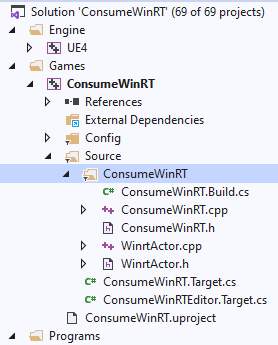

Det vanligaste och enklaste sättet att använda WinRT är att anropa metoder från WinSDK. Det gör du genom att öppna filen YourModule.Build.cs och lägga till följande rader:

if (Target.Platform == UnrealTargetPlatform.Win64 || Target.Platform == UnrealTargetPlatform.HoloLens)
{
	// These parameters are mandatory for winrt support
	bEnableExceptions = true;
	bUseUnity = false;
	CppStandard = CppStandardVersion.Cpp17;
	PublicSystemLibraries.AddRange(new string[] { "shlwapi.lib", "runtimeobject.lib" });
	PrivateIncludePaths.Add(Path.Combine(Target.WindowsPlatform.WindowsSdkDir,
                                        "Include",
                                        Target.WindowsPlatform.WindowsSdkVersion,
                                        "cppwinrt"));
}

Därefter måste du lägga till följande WinRT-huvuden:

#if (PLATFORM_WINDOWS || PLATFORM_HOLOLENS)
//Before writing any code, you need to disable common warnings in WinRT headers
#pragma warning(disable : 5205 4265 4268 4946)

#include "Windows/AllowWindowsPlatformTypes.h"
#include "Windows/AllowWindowsPlatformAtomics.h"
#include "Windows/PreWindowsApi.h"

#include <unknwn.h>
#include <winrt/Windows.Foundation.h>
#include <winrt/Windows.Perception.Spatial.h>
#include <winrt/Windows.Foundation.Collections.h>

#include "Windows/PostWindowsApi.h"
#include "Windows/HideWindowsPlatformAtomics.h"
#include "Windows/HideWindowsPlatformTypes.h"
#endif

WinRT-kod kan bara kompileras på Plattformarna Win64 och HoloLens, så if-instruktionen förhindrar att WinRT-bibliotek inkluderas på andra plattformar. unknwn.h lades till för att ha IUnknown-gränssnittet.

WinRT från ett NuGet-paket

Det är lite mer komplicerat om du behöver lägga till ett NuGet-paket med WinRT-stöd. I det här fallet kan Visual Studio göra praktiskt taget alla jobb åt dig, men det går inte att skapa Unreal- systemet. Lyckligtvis är det inte så svårt. Nedan visas ett exempel på hur du skulle gå till väga för att ladda ned Microsoft.MixedReality.QR-paketet. Du kan ersätta den med en annan, se bara till att du inte förlorar winmd-filen och kopiera rätt dll.

Windows SDK-dlls från föregående avsnitt hanteras av operativsystemet. NuGets dlls måste hanteras av koden i modulen. Vi rekommenderar att du lägger till kod för att ladda ned dem, kopiera till mappen binärfiler och läsa in i processminnet vid modulstarten.

I det första steget bör du lägga till en packages.config (https://docs.microsoft.com/nuget/reference/packages-config) i modulens rotmapp. Där bör du lägga till alla paket som du vill ladda ned, inklusive alla deras beroenden. Här har jag lagt till Microsoft.MixedReality.QR som en primär nyttolast och två andra som beroenden till den. Formatet på filen är samma som i Visual Studio:

<?xml version="1.0" encoding="utf-8"?>
<packages>
  <package id="Microsoft.MixedReality.QR" version="0.5.2102" targetFramework="native" />
  <package id="Microsoft.VCRTForwarders.140" version="1.0.6" targetFramework="native" />
  <package id="Microsoft.Windows.CppWinRT" version="2.0.200729.8" targetFramework="native" />
</packages>

Nu kan du ladda ned NuGet, de nödvändiga paketen eller läsa NuGet-dokumentationen.

Öppna YourModule.Build.cs och lägg till följande kod:

// WinRT with Nuget support
if (Target.Platform == UnrealTargetPlatform.Win64 || Target.Platform == UnrealTargetPlatform.HoloLens)
{
	// these parameters mandatory for winrt support
	bEnableExceptions = true;
	bUseUnity = false;
	CppStandard = CppStandardVersion.Cpp17;
	PublicSystemLibraries.AddRange(new string [] { "shlwapi.lib", "runtimeobject.lib" });

	// prepare everything for nuget
	string MyModuleName = GetType().Name;
	string NugetFolder = Path.Combine(PluginDirectory, "Intermediate", "Nuget", MyModuleName);
	Directory.CreateDirectory(NugetFolder);

	string BinariesSubFolder = Path.Combine("Binaries", "ThirdParty", Target.Type.ToString(), Target.Platform.ToString(), Target.Architecture);

	PrivateDefinitions.Add(string.Format("THIRDPARTY_BINARY_SUBFOLDER=\"{0}\"", BinariesSubFolder.Replace(@"\", @"\\")));

	string BinariesFolder = Path.Combine(PluginDirectory, BinariesSubFolder);
	Directory.CreateDirectory(BinariesFolder);

	ExternalDependencies.Add("packages.config");

	// download nuget
	string NugetExe = Path.Combine(NugetFolder, "nuget.exe");
	if (!File.Exists(NugetExe))
	{
		using (System.Net.WebClient myWebClient = new System.Net.WebClient())
		{
			// we aren't focusing on a specific nuget version, we can use any of them but the latest one is preferable
			myWebClient.DownloadFile(@"https://dist.nuget.org/win-x86-commandline/latest/nuget.exe", NugetExe);
		}
	}

	// run nuget to update the packages
	{
		var StartInfo = new System.Diagnostics.ProcessStartInfo(NugetExe, string.Format("install \"{0}\" -OutputDirectory \"{1}\"", Path.Combine(ModuleDirectory, "packages.config"), NugetFolder));
		StartInfo.UseShellExecute = false;
		StartInfo.CreateNoWindow = true;
		var ExitCode = Utils.RunLocalProcessAndPrintfOutput(StartInfo);
		if (ExitCode < 0)
		{
			throw new BuildException("Failed to get nuget packages.  See log for details.");
		}
	}

	// get list of the installed packages, that's needed because the code should get particular versions of the installed packages
	string[] InstalledPackages = Utils.RunLocalProcessAndReturnStdOut(NugetExe, string.Format("list -Source \"{0}\"", NugetFolder)).Split(new char[] { '\r', '\n' });

	// winmd files of the packages
	List<string> WinMDFiles = new List<string>();

	// WinRT lib for some job
	string QRPackage = InstalledPackages.FirstOrDefault(x => x.StartsWith("Microsoft.MixedReality.QR"));
	if (!string.IsNullOrEmpty(QRPackage))
	{
		string QRFolderName = QRPackage.Replace(" ", ".");

		// copying dll and winmd binaries to our local binaries folder
		// !!!!! please make sure that you use the path of file! Unreal can't do it for you !!!!!
		string WinMDFile = Path.Combine(NugetFolder, QRFolderName, @"lib\uap10.0.18362\Microsoft.MixedReality.QR.winmd");
		SafeCopy(WinMDFile, Path.Combine(BinariesFolder, "Microsoft.MixedReality.QR.winmd"));

		SafeCopy(Path.Combine(NugetFolder, QRFolderName, string.Format(@"runtimes\win10-{0}\native\Microsoft.MixedReality.QR.dll", Target.WindowsPlatform.Architecture.ToString())),
			Path.Combine(BinariesFolder, "Microsoft.MixedReality.QR.dll"));

		// also both both binaries must be in RuntimeDependencies, unless you get failures in Hololens platform
		RuntimeDependencies.Add(Path.Combine(BinariesFolder, "Microsoft.MixedReality.QR.dll"));
		RuntimeDependencies.Add(Path.Combine(BinariesFolder, "Microsoft.MixedReality.QR.winmd"));

		//add winmd file to the list for further processing using cppwinrt.exe
		WinMDFiles.Add(WinMDFile);
	}

	if (Target.Platform == UnrealTargetPlatform.Win64)
	{
		// Microsoft.VCRTForwarders.140 is needed to run WinRT dlls in Win64 platforms
		string VCRTForwardersPackage = InstalledPackages.FirstOrDefault(x => x.StartsWith("Microsoft.VCRTForwarders.140"));
		if (!string.IsNullOrEmpty(VCRTForwardersPackage))
		{
			string VCRTForwardersName = VCRTForwardersPackage.Replace(" ", ".");
			foreach (var Dll in Directory.EnumerateFiles(Path.Combine(NugetFolder, VCRTForwardersName, "runtimes/win10-x64/native/release"), "*_app.dll"))
			{
				string newDll = Path.Combine(BinariesFolder, Path.GetFileName(Dll));
				SafeCopy(Dll, newDll);
				RuntimeDependencies.Add(newDll);
			}
		}
	}

	// get WinRT package
	string CppWinRTPackage = InstalledPackages.FirstOrDefault(x => x.StartsWith("Microsoft.Windows.CppWinRT"));
	if (!string.IsNullOrEmpty(CppWinRTPackage))
	{
		string CppWinRTName = CppWinRTPackage.Replace(" ", ".");
		string CppWinRTExe = Path.Combine(NugetFolder, CppWinRTName, "bin", "cppwinrt.exe");
		string CppWinRTFolder = Path.Combine(PluginDirectory, "Intermediate", CppWinRTName, MyModuleName);
		Directory.CreateDirectory(CppWinRTFolder);

		// all downloaded winmd file with WinSDK to be processed by cppwinrt.exe
		var WinMDFilesStringbuilder = new System.Text.StringBuilder();
		foreach (var winmd in WinMDFiles)
		{
			WinMDFilesStringbuilder.Append(" -input \"");
			WinMDFilesStringbuilder.Append(winmd);
			WinMDFilesStringbuilder.Append("\"");
		}

		// generate winrt headers and add them into include paths
		var StartInfo = new System.Diagnostics.ProcessStartInfo(CppWinRTExe, string.Format("{0} -input \"{1}\" -output \"{2}\"", WinMDFilesStringbuilder, Target.WindowsPlatform.WindowsSdkVersion, CppWinRTFolder));
		StartInfo.UseShellExecute = false;
		StartInfo.CreateNoWindow = true;
		var ExitCode = Utils.RunLocalProcessAndPrintfOutput(StartInfo);
		if (ExitCode < 0)
		{
			throw new BuildException("Failed to get generate WinRT headers.  See log for details.");
		}

		PrivateIncludePaths.Add(CppWinRTFolder);
	}
	else
	{
		// fall back to default WinSDK headers if no winrt package in our list
		PrivateIncludePaths.Add(Path.Combine(Target.WindowsPlatform.WindowsSdkDir, "Include", Target.WindowsPlatform.WindowsSdkVersion, "cppwinrt"));
	}
}

Du måste definiera SafeCopy-metoden på följande sätt:

private void SafeCopy(string source, string destination)
{
	if(!File.Exists(source))
	{
		Log.TraceError("Class {0} can't find {1} file for copying", this.GetType().Name, source);
		return;
	}

	try
	{
		File.Copy(source, destination, true);
	}
	catch(IOException ex)
	{
		Log.TraceWarning("Failed to copy {0} to {1} with exception: {2}", source, destination, ex.Message);
		if (!File.Exists(destination))
		{
			Log.TraceError("Destination file {0} does not exist", destination);
			return;
		}

		Log.TraceWarning("Destination file {0} already existed and is probably in use.  The old file will be used for the runtime dependency.  This may happen when packaging a Win64 exe from the editor.", destination);
	}
}

NuGet-DLL:er måste läsas in i Win32-processminnet manuellt. Vi rekommenderar att du lägger till manuell inläsning i startmetoden för din modul:

void StartupModule() override
{
#if PLATFORM_WINDOWS
	const FString LibrariesDir = FPaths::ProjectPluginsDir() / "MyModule" / THIRDPARTY_BINARY_SUBFOLDER;
	FPlatformProcess::PushDllDirectory(*LibrariesDir);

	const FString DllName = "Microsoft.MixedReality.QR.dll";
	if (!FPlatformProcess::GetDllHandle(*DllName))
	{
		UE_LOG(LogHMD, Warning, TEXT("Dll \'%s\' can't be loaded from \'%s\'"), *DllName, *LibrariesDir);
	}

	FPlatformProcess::PopDllDirectory(*LibrariesDir);
#endif
}

Slutligen kan du inkludera WinRT-huvuden i koden enligt beskrivningen i föregående avsnitt.

Nästa kontrollpunkt för utveckling

Om du följer unreal-utvecklingsresan som vi har lagt fram är du mitt uppe i att utforska Mixed Reality plattformsfunktioner och API:er. Härifrån kan du fortsätta till valfritt ämne eller gå direkt till att distribuera appen på en enhet eller emulator.
