Sobre os requisitos criptográficos e os gateways de VPN do Azure

Este artigo discute como é possível configurar os gateways de VPN do Azure para satisfazer seus requisitos criptográficos para ambos os túneis de VPN S2S entre instalações e as conexões Rede Virtual a Rede Virtual no Azure.

Sobre IKEv1 e IKEv2 para conexões VPN do Azure

Tradicionalmente, permitimos conexões IKEv1 somente para SKUs básicas e conexões IKEv2 permitidas para todas as SKUs de gateway de VPN diferentes de SKUs básicas. Os SKUs básicos permitem apenas uma conexão e, juntamente com outras limitações, como desempenho, os clientes que usam dispositivos herdados que dão suporte apenas a protocolos IKEv1 têm experiência limitada. Para aprimorar a experiência dos clientes que usam protocolos IKEv1, agora estamos permitindo conexões IKEv1 para todos os SKUs do gateway VPN, exceto SKU Básico. Para obter mais informações, confira SKUs do Gateway de VPN. Observe que os gateways de VPN que usam IKEv1 podem experimentar reconexões de túnel durante os rechaveamentos de modo principal.

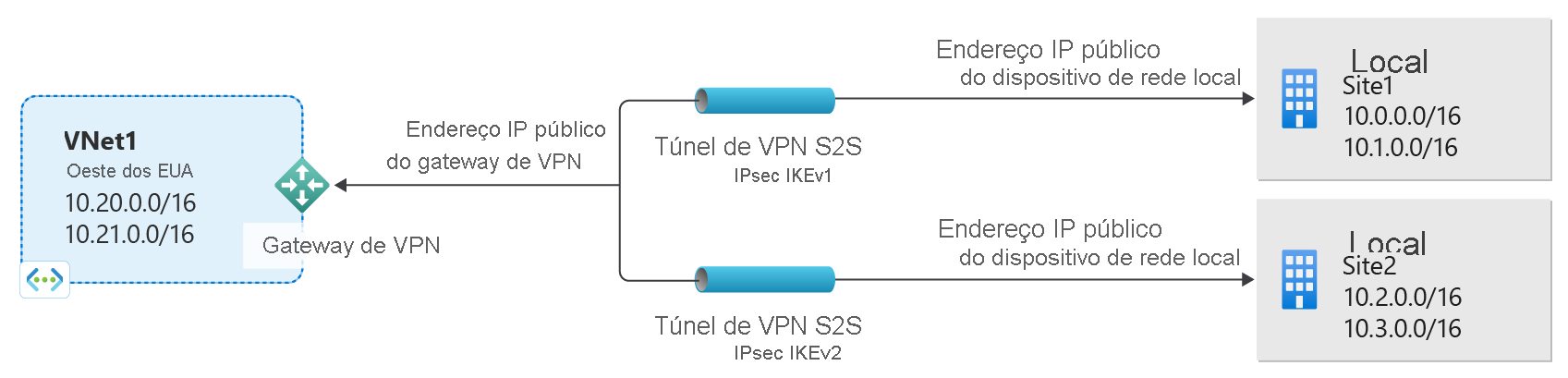

Diagram showing IKEv1 and IKEv2 connections to the same gateway.

Quando as conexões IKEv1 e IKEv2 são aplicadas ao mesmo gateway de VPN, o trânsito entre essas duas conexões é habilitado automaticamente.

Sobre os parâmetros de política IKE e IPsec para os gateways de VPN do Azure

O padrão de protocolo IKE e IPsec suporta uma ampla gama de algoritmos criptográficos em várias combinações. Se você não solicitar uma combinação específica de algoritmos e algoritmo de criptografia, os gateways de VPN do Azure usarão um conjunto de propostas padrão. Os conjuntos de políticas padrão foram escolhidos para maximizar a interoperabilidade com uma ampla gama de dispositivos de VPN de terceiros em configurações padrão. Como resultado, as políticas e o número de propostas não podem cobrir todas as combinações possíveis de algoritmo de criptografia disponíveis e dos principais pontos fortes.

Política padrão

O conjunto de políticas padrão para o gateway de VPN do Azure está listado no artigo: Sobre dispositivos VPN e parâmetros IPsec/IKE para conexões de Gateway de VPN Site a Site.

Requisitos criptográficos

Para comunicações que exigem parâmetros ou algoritmos criptográficos específicos, geralmente devido a requisitos de segurança ou conformidade, você agora pode configurar seus gateways de VPN do Azure para usar uma política de IPsec/IKE personalizada com algoritmos de criptografia específicos e intensidades de chave, em vez dos conjuntos de políticas padrão do Azure.

Por exemplo, as políticas de modo principal do IKEv2 para os gateways de VPN do Azure utilizam apenas o Grupo Diffie-Hellman 2 (1.024 bits), enquanto você pode precisar especificar grupos mais fortes a serem usados no IKE, como o Grupo 14 (2.048 bits), o Grupo 24 (Grupo MODP de 2.048 bits) ou o ECP (grupos de curvas elípticas) 256 ou 384 bits (Grupo 19 e Grupo 20, respectivamente). Requisitos semelhantes aplicam-se também às políticas de modo rápido do IPsec.

Política de IPsec/IKE personalizada com gateways de VPN do Azure

Os gateways de VPN agora suportam política de IPsec/IKE personalizada por conexão. Para uma conexão Site a Site ou Rede Virtual a Rede Virtual, você pode escolher uma combinação específica de algoritmos criptográficos para IPsec e IKE com a intensidade de chave desejada, como mostrado neste exemplo:

Diagram showing custom policies per connection.

Você pode criar uma política de IPsec/IKE e aplicar a uma conexão nova ou existente.

Fluxo de trabalho

  1. Crie as redes virtuais, os gateways de VPN ou os gateways de rede local para sua topologia de conectividade, conforme descrito em outros documentos de instruções.
  2. Criar uma política de IPsec/IKE.
  3. Você pode aplicar a política ao criar uma conexão S2S ou conexão VNet a VNet.
  4. Se a conexão já estiver criada, você poderá aplicar ou atualizar a política para uma conexão existente.

FAQ sobre a política de IPsec/IKE

A política de IPsec/IKE personalizada tem suporte em todos os SKUs de Gateway de VPN do Azure?

A política de IPsec/IKE personalizada tem suporte em todas as SKUs do Azure, exceto pela SKU básica.

Quantas políticas eu posso especificar em uma conexão?

Você só pode especificar uma combinação de políticas para uma determinada conexão.

Eu posso especificar uma política parcial em uma conexão? (por exemplo, somente os algoritmos de IKE, mas não IPsec)

Não, você deve especificar todos os algoritmos e parâmetros para IKE (modo principal) e IPsec (modo rápido). A especificação de política parcial não é permitida.

Quais são os algoritmos e as restrições principais suportadas na política personalizada?

A tabela a seguir lista as forças da chave e os algoritmos de criptografia configuráveis compatíveis. Você deve selecionar uma opção para cada campo.

IPsec/IKEv2 Opções
Criptografia IKEv2 GCMAES256, GCMAES128, AES256, AES192, AES128
Integridade do IKEv2 SHA384, SHA256, SHA1, MD5
Grupo DH DHGroup24, ECP384, ECP256, DHGroup14, DHGroup2048, DHGroup2, DHGroup1, Nenhum
Criptografia IPsec GCMAES256, GCMAES192, GCMAES128, AES256, AES192, AES128, DES3, DES, nenhum
Integridade do IPsec GCMAES256, GCMAES192, GCMAES128, SHA256, SHA1, MD5
Grupo PFS PFS24, ECP384, ECP256, PFS2048, PFS2, PFS1, nenhum
Tempo de vida da QM SA (Opcional: os valores padrão serão usados se não for especificados)
Segundos (inteiro; mínimo de 300/padrão de 27000 segundos)
KBytes (inteiro; mín. de 1024 /padrão de 102400000 KBytes)
Seletor de tráfego UsePolicyBasedTrafficSelectors** ($True/$False; Optional, padrão$False, se não especificado)
Tempo limite de DPD Segundos (inteiro: mín. 9/máx. 3600; padrão 45 segundos)
  • A configuração do dispositivo VPN local deve corresponder ou conter os seguintes algoritmos e parâmetros que você especifica na política de IPsec/IKE do Azure:

    • Algoritmo de criptografia IKE (Modo Principal/Fase 1)
    • Algoritmo de integridade IKE (Modo Principal/Fase 1)
    • Grupo DH (Modo Principal/Fase 1)
    • Algoritmo de criptografia IPsec (Modo Rápido/Fase 2)
    • Algoritmo de integridade IPsec (Modo Rápido/Fase 2)
    • Grupo PFS (Modo Rápido/Fase 2)
    • Seletor de Tráfego (se UsePolicyBasedTrafficSelectors for usada)
    • Os tempos de vida de SA são apenas especificações locais e não precisam ser correspondentes.
  • Se GCMAES for usado como para o algoritmo de Criptografia IPsec, você deverá selecionar o mesmo algoritmo GCMAES e o comprimento de chave para integridade IPsec, por exemplo, usando GCMAES128 para ambos.

  • Na tabela Algoritmos e chaves:

    • O IKE corresponde ao Modo Principal ou à Fase 1.
    • O IPsec corresponde ao Modo Rápido ou à Fase 2.
    • O grupo DH especifica o Grupo Diffie-Hellman utilizado no Modo Principal ou na Fase 1.
    • O Grupo PFS especificou o Grupo Diffie-Hellman utilizado no Modo Rápido ou na Fase 2.
  • O tempo de vida da SA de modo principal IKE é fixo em 28.800 segundos nos gateways de VPN do Azure.

  • “UsePolicyBasedTrafficSelector” é um parâmetro opcional na conexão. Se você configurar UsePolicyBasedTrafficSelectors como $True em uma conexão, isso vai configurar o gateway de VPN do Azure para conectar-se ao firewall VPN com base em política localmente. Caso habilite PolicyBasedTrafficSelectors, você precisa garantir que o seu dispositivo VPN tem os seletores de tráfego correspondentes definidos com todas as combinações de prefixos de rede local (gateway de rede local) de/para prefixos de rede virtual 'do Azure, em vez de "qualquer para qualquer". O gateway de VPN do Azure aceita qualquer seletor de tráfego proposto pelo gateway de VPN remoto, independentemente do que está configurado no gateway de VPN do Azure.

    Por exemplo, se os prefixos da rede local são 10.1.0.0/16 e 10.2.0.0/16, e os prefixos da rede virtual são 192.168.0.0/16 e 172.16.0.0/16, você precisa especificar os seguintes seletores de tráfego:

    • 10.1.0.0/16 <====> 192.168.0.0/16
    • 10.1.0.0/16 <====> 172.16.0.0/16
    • 10.2.0.0/16 <====> 192.168.0.0/16
    • 10.2.0.0/16 <====> 172.16.0.0/16

    Consulte Conectar dispositivos VPN baseados em várias políticas locais para saber mais sobre os seletores de tráfego baseados em políticas.

  • Tempo limite de DPD – o valor padrão é 45 segundos em gateways de VPN do Azure. Definir o tempo limite como períodos mais curtos fará com que o IKE faça o chaveamento de maneira mais agressiva, fazendo com que a conexão pareça estar desconectada em algumas instâncias. Isso pode não ser desejável se suas localizações locais estiverem distantes da região do Azure onde o gateway de VPN reside ou se a condição de link físico puder causar perda de pacotes. A recomendação geral é definir o tempo limite entre 30 a 45 segundos.

Para saber mais, confira Conectar vários dispositivos VPN locais baseados em políticas.

Há suporte para quais grupos Diffie-Hellman?

A tabela a seguir lista os grupos Diffie-Hellman correspondentes que têm suporte na política personalizada:

Grupo Diffie-Hellman DHGroup PFSGroup Comprimento da chave
1 DHGroup1 PFS1 MODP de 768 bits
2 DHGroup2 PFS2 MODP de 1024 bits
14 DHGroup14
DHGroup2048
PFS2048 MODP de 2048 bits
19 ECP256 ECP256 ECP de 256 bits
20 ECP384 ECP384 ECP de 384 bits
24 DHGroup24 PFS24 MODP de 2048 bits

Consulte a RFC3526 e a RFC5114 para obter mais detalhes.

A política personalizada substitui os conjuntos de políticas de IPsec/IKE padrão para gateways de VPN do Azure?

Sim, depois que uma política personalizada for especificada em uma conexão, o gateway de VPN do Azure usará a política na conexão, como iniciador do IKE e respondente do IKE.

Se eu remover uma política de IPsec/IKE personalizada, a conexão ficará desprotegida?

Não, a conexão ainda estará protegida por IPsec/IKE. Após você remover a política personalizada de uma conexão, o gateway de VPN do Azure reverterá para a lista padrão de propostas de IPsec/IKE e reiniciará o handshake do IKE novamente com o dispositivo VPN local.

Adicionar ou atualizar uma política de IPsec/IKE pode atrapalhar minha conexão VPN?

Sim, isso pode causar uma interrupção pequena (alguns segundos) uma vez que o gateway de VPN do Azure subdivide a conexão existente e reiniciará o handshake do IKE para restabelecer o túnel IPsec com os algoritmos de criptografia e os parâmetros novos. Verifique se o dispositivo VPN local também está configurado com os algoritmos correspondentes e as restrições de chave para minimizar a interrupção.

Eu posso usar políticas diferentes em conexões diferentes?

Sim. A política personalizada é aplicada em uma base por conexão. Você pode criar e aplicar políticas de IPsec/IKE diferentes em conexões diferentes. Também é possível aplicar políticas personalizadas em um subconjunto de conexões. As restantes usam os conjuntos de políticas de IPsec/IKE padrão do Azure.

Eu também posso usar a política personalizada na conexão de VNet para VNet?

Sim, você pode aplicar a política personalizada em conexões entre locais de IPsec ou conexões de VNet para VNet.

É necessário especificar a mesma política em ambos os recursos de conexão de VNet para VNet?

Sim. Um túnel de VNet para VNet consiste em dois recursos de conexão no Azure, uma para cada sentido. Faça com que ambos os recursos de conexão tenham a mesma política; caso contrário, a conexão de VNet para VNet não se estabelecerá.

Qual é o valor do tempo limite de DPD padrão? Posso especificar um tempo limite de DPD diferente?

O tempo limite de DPD padrão é de 45 segundos. Você pode especificar um valor de tempo limite de DPD diferente em cada conexão IPsec ou VNet a VNet entre 9 segundos e 3600 segundos.

Observação

O valor padrão é 45 segundos em gateways de VPN do Azure. Definir o tempo limite como períodos mais curtos fará com que o IKE faça o chaveamento de maneira mais agressiva, fazendo com que a conexão pareça estar desconectada em algumas instâncias. Isso pode não ser desejável se suas localizações locais estiverem distantes da região do Azure onde o gateway de VPN reside ou se a condição de link físico puder causar perda de pacotes. A recomendação geral é definir o tempo limite entre 30 a 45 segundos.

A política de IPsec/IKE personalizada funciona em conexão de ExpressRoute?

Não. A política IPsec/IKE só funciona em conexões VNet para VNet e VPN S2S por meio de gateways de VPN do Azure.

Como fazer para criar conexões com o tipo de protocolo IKEv1 ou IKEv2?

Conexões IKEv1 podem ser criadas em todos os SKUs do tipo VPN RouteBased, exceto pelo SKU Básico, SKU Standard e outros SKUs herdados. Você pode especificar o tipo de protocolo de conexão IKEv1 ou IKEv2 ao criar conexões. Se você não especificar um tipo de protocolo de conexão, o IKEv2 será usado como opção padrão quando aplicável. Para obter mais informações, consulte a documentação do cmdlet do PowerShell. Para obter informações sobre os tipos de SKU e sobre o suporte para IKEv1/IKEv2, confira Conectar gateways a dispositivos VPN com base em políticas.

O tráfego entre conexões IKEv1 e IKEv2 é permitido?

Sim. O tráfego entre conexões IKEv1 e IKEv2 tem suporte.

Posso ter conexões de site a site IKEv1 em SKUs Básicas do tipo VPN RouteBased?

Não. O SKU básico não dá suporte para isso.

Posso alterar o tipo de protocolo de conexão após a conexão ser criada (IKEv1 para IKEv2 e vice-versa)?

Não. Após a conexão ser criada, os protocolos IKEv1/IKEv2 não podem ser alterados. Você precisa excluir e recriar uma conexão com o tipo de protocolo desejado.

Por que minha conexão IKEv1 está reconectando com frequência?

Se o roteamento estático ou a conexão IKEv1 baseada em rota estiver desconectando em intervalos de rotina, é provável que os gateways de VPN não estejam dando suporte a rechaveamentos no local. Quando o modo principal estiver sendo rechaveado, os túneis IKEv1 serão desconectados e levarão até 5 segundos para reconectar. O valor de tempo limite de negociação do modo principal determinará a frequência de rechaveamentos. Para evitar essas reconexões, você pode alternar para o uso de IKEv2, que dá suporte a rechaveamentos no local.

Se sua conexão estiver se reconectando aleatoriamente, siga nosso guia de solução de problemas.

Onde posso encontrar informações e etapas de configuração?

Confira os artigos a seguir para obter mais informações e etapas de configuração.

Próximas etapas

Consulte Configurar a política de IPsec/IKE para obter as instruções passo a passo sobre a configuração da política de IPsec/IKE personalizada em uma conexão.

Consulte também Conectar vários dispositivos de VPN baseados em políticas para saber mais sobre a opção UsePolicyBasedTrafficSelectors.
