Bu makalede, sanal ağları ve bağlı kaynakları görselleştirmek için topolojiyi kullanmayı öğreneceksiniz.
Not
Azure Kaynak Grafı, kaynak topolojisi çizmek için kullanılır. Yapılandırma değişiklikleri söz konusu olduğunda, değişikliklerin Azure Kaynak Grafı ve ardından topolojiye yansıtılırken 30 saat kadar sürebilir.
Portalın üst kısmındaki arama kutusuna ağ izleyicisi yazın. Arama sonuçlarından Ağ İzleyicisi seçin.
İzleme'nin altında Topoloji'yi seçin.
Not
Topolojiye şu kaynaklardan da ulaşabilirsiniz:
İzleyici: İçgörü > Ağları > Topolojisi.
Sanal ağlar: İzleme > Diyagramı.

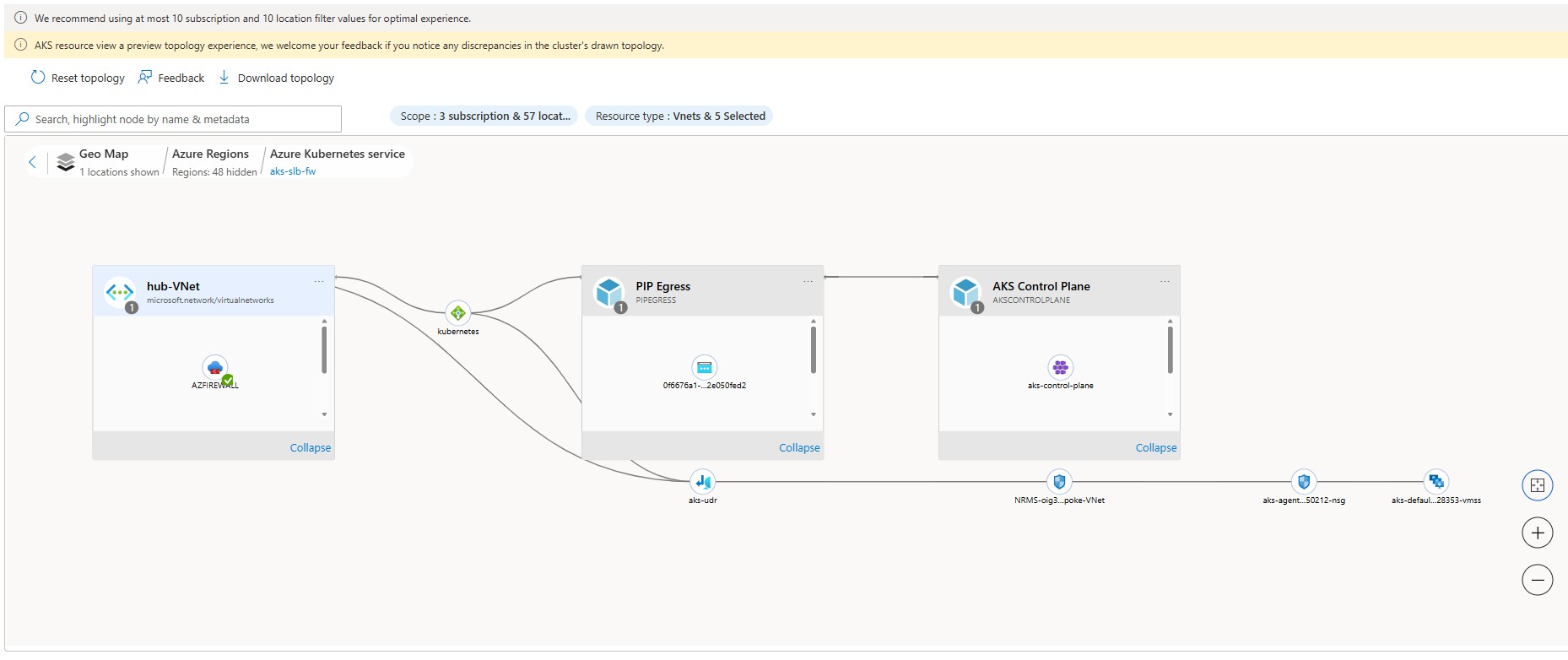

Topolojinin kapsamını tanımlamak için Kapsam'ı seçin.
Kapsam seç bölmesinde, topolojisini görüntülemek istediğiniz kaynakların Abonelikler, Kaynak grupları ve Konumlar listesini ve ardından Kaydet'i seçin.
Topolojiye eklemek istediğiniz kaynak türlerini seçmek için Kaynak türü'nü seçin ve Uygula'yı seçin. Desteklenen kaynak türlerine bakın.
Yakınlaştırmak veya uzaklaştırmak için fare tekerleğini kullanın ya da artı veya eksi işaretini seçin. Ayrıca fareyi kullanarak topolojiyi sürükleyerek hareket ettirebilir veya ekrandaki okları kullanabilirsiniz.
Topoloji görünümünü bilgisayarınıza indirmek istiyorsanız Topolojiyi indir'i seçin. .svg uzantısına sahip bir dosya indirilir.
Bilgilerini ve içgörülerini görmek için bir bölge seçin. İçgörüler sekmesi, seçilen bölge için bağlantı ve trafik içgörülerinin anlık görüntüsünü sağlar.
Not
Bağlantı izleyicisi etkinleştirildiğinde bağlantı içgörüleri kullanılabilir. Daha fazla bilgi için bkz . bağlantı izleyicisi.
Seçilen bölge hakkındaki ayrıntılı trafik bilgilerini görmek için Trafik sekmesini seçin. Bu sekmede sunulan içgörüler, Ağ İzleyicisi akış günlüklerinden ve trafik analizinden getirilir. Trafik analizi etkinleştirilmediyse İçgörü olmadan Trafik Analizini ayarlama seçeneğini görürsünüz.
Seçili bölge hakkında ayrıntılı bağlantı bilgilerini görmek için Bağlantı sekmesini seçin. Bu sekmede sunulan içgörüler Ağ İzleyicisi bağlantı izleyicisinden getirilir. Bağlantı izleyicisi etkinleştirilmemişse İçgörü olmadan Bağlantı İzleyicisi ayarlama'yı görürsünüz.
Detaya gitme kaynakları
Bu bölümde, topoloji görünümünde bölgelerden sanal makine (VM) gibi tek bir Azure kaynağına nasıl gideceğinizi öğreneceksiniz. VM'de detaya indikten sonra trafiği ve bağlantı içgörülerini görebilirsiniz. VM görünümünden, VM ile ilgili sorunları gidermeye yardımcı olmak için bağlantı sorunlarını giderme, paket yakalama ve sonraki atlama gibi Ağ İzleyicisi tanılama araçlarına erişebilirsiniz.
Gitmek istediğiniz kaynakların aboneliklerini ve bölgelerini seçmek için Kapsam'ı seçin. Aşağıdaki örnekte seçilen bir abonelik ve bölge gösterilmektedir.
Bölge görünümüne gitmek için görmek istediğiniz kaynağın yer aldığı bölgenin artı işaretini seçin.
Bölge görünümünde, bölgedeki sanal ağları ve diğer Azure kaynaklarını görürsünüz. Bölgede herhangi bir sanal ağ eşlemesi görürsünüz, böylece bölgedeki kaynaklardan ve kaynaklardan gelen trafik akışını anlayabilirsiniz. Alt ağlarını görmek için sanal ağ görünümüne gidebilirsiniz.
Sanal ağ görünümüne gitmek için görmek istediğiniz kaynağı içeren sanal ağın artı işaretini seçin. Bölgede birden çok sanal ağ varsa Sanal Ağ görebilirsiniz. Bölgenizdeki sanal ağlarda detaya gitmek için Sanal Ağ artı işaretini seçin ve ardından görmek istediğiniz kaynağı içeren sanal ağın artı işaretini seçin.
myVNet'in sanal ağ görünümünde, myVNet'in sahip olduğu beş alt ağın tümünü görürsünüz.
Bir alt ağın artı işaretini seçerek içinde bulunan tüm kaynakları ve bunların ilişkilerini görebilirsiniz.
mySubnet'in alt ağ görünümünde, içinde bulunan Azure kaynaklarını ve bunların ilişkilerini görürsünüz. Örneğin, myVM'yi ve myvm36 ağ arabirimini ve IP yapılandırması ipconfig1'i görürsünüz.
İçgörülerini görmek istediğiniz sanal makineyi seçin.
İçgörüler sekmesinde temel içgörüleri görürsünüz. Bağlantı ve trafik içgörüleri ile kaynak ölçümlerini görmek için ekranı aşağı kaydırın.
Not
Bağlantı izleyicisi etkinleştirildiğinde bağlantı içgörüleri kullanılabilir. Daha fazla bilgi için bkz . Bağlantı izleyicisi.
Seçili VM hakkındaki ayrıntılı trafik bilgilerini görmek için Trafik sekmesini seçin. Bu sekmede sunulan içgörüler, Ağ İzleyicisi akış günlüklerinden ve trafik analizinden getirilir. Trafik analizi etkinleştirilmediyse İçgörü olmadan Trafik Analizini ayarlama seçeneğini görürsünüz.
Seçili VM hakkında ayrıntılı bağlantı bilgilerini görmek için Bağlantı sekmesini seçin. Bu sekmede sunulan içgörüler Ağ İzleyicisi bağlantı izleyicisinden getirilir. Bağlantı izleyicisi etkinleştirilmemişse İçgörü olmadan Bağlantı İzleyicisi ayarlama'yı görürsünüz.
VM'nin özetini görmek ve VM ile ilgili sorunları gidermeye yardımcı olmak üzere bağlantı sorun giderme, paket yakalama ve sonraki atlama gibi Ağ İzleyicisi tanılama araçlarını kullanmak için İçgörüler + Tanılama sekmesini seçin.
