Tutorial: Visualización y configuración de un diagrama de flujo acumulativo

  • Artículo

Azure DevOps Services | Azure DevOps Server 2022: Azure DevOps Server 2019

Los diagramas de flujo acumulativos (CFD) proporcionan una manera de supervisar el flujo de trabajo a través de un sistema. Los CFD realizan un seguimiento del recuento de elementos de trabajo a medida que se mueven progresivamente a través de varios estados de flujo de trabajo. Estos diagramas pueden mostrar el flujo de epopeyas, características, casos de usuario, problemas, elementos de trabajo pendiente de producto o requisitos, en función del proceso que seleccione para el proyecto:

Hay dos tipos de CFD disponibles: el informe en contexto que puede ver desde un backlog de equipo o tablero y el widget CFD que puede agregar a un panel de control.

En este tutorial, usted hará lo siguiente:

  • Visualización y configuración del informe en contexto de CFD (Analytics)
  • Configuración del widget Diagrama de flujo acumulativo (Analytics)

Requisitos previos

Categoría Requisitos
Niveles de acceso - Miembro del proyecto.
- Al menos acceso básico .
Permisos - Administrador del equipo o administrador de proyectos, o permisos del panel de control específicos concedidos.
- Para agregar un widget a un panel de equipo: miembro del equipo.
Habilitación de características Azure Boards habilitado. Si está deshabilitado, no se muestra ninguno de los widgets de Análisis de seguimiento de trabajo. Para volver a habilitarlo, consulte Activar o desactivar un servicio.
Conciencia de tareas Reconocimiento de las tareas necesarias o recomendadas que se enumeran más adelante en este artículo.
Categoría Requisitos
Niveles de acceso - Miembro del proyecto.
- Al menos acceso básico .
Permisos - Administrador del equipo o administrador de proyectos, o permisos del panel de control específicos concedidos.
- Para agregar un widget a un panel de equipo: miembro del equipo.
Habilitación de características - Azure Boards habilitado. Si está deshabilitado, no se muestra ninguno de los widgets de Análisis de seguimiento de trabajo. Para volver a habilitarlo, consulte Activar o desactivar un servicio.
- Análisis habilitado e instalado. Los miembros del grupo Administradores de colecciones de proyectos pueden agregar extensiones o habilitar el servicio. Los propietarios de la organización son miembros automáticamente de este grupo.

Uso de CFD

El CFD muestra el recuento de elementos de cada columna de placa durante un período de tiempo seleccionado. En este gráfico, puede obtener una idea de la cantidad de trabajo en curso y el tiempo de ejecución. El trabajo en curso hace seguimiento de los requisitos pendientes. El tiempo de ejecución indica la cantidad de tiempo que se tarda en completar un requisito después de que se inicie el trabajo.

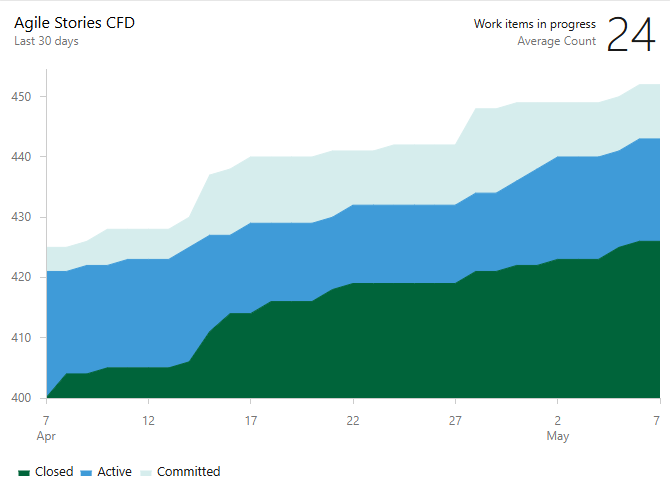

Captura de pantalla de un CFD en contexto que cubre 30 días. Las bandas apiladas muestran recuentos de elementos para varios estados, como completados y en progreso.

Nota:

El informe en contexto siempre usa el tema de color azul-verde. Sin embargo, el widget Diagrama de flujo acumulativo basado en Análisis admite varios temas de color.

Para que el CFD proporcione información útil, debe actualizar el estado de los elementos de trabajo para reflejar el progreso a medida que se produce. Puede realizar estas actualizaciones rápidamente a través del panel que usa para realizar un seguimiento y administrar el trabajo.

Para obtener más información sobre el uso de CFD, vea Flujo acumulativo, tiempo de ejecución y guía de tiempo de ciclo.

Abrir el trabajo pendiente desde el portal web

  1. Vaya a su organización, seleccione su proyecto (1) y, a continuación, seleccione Tableros>Pendientes (2). En el selector de equipo, seleccione el equipo (3).

    Captura de pantalla de un trabajo pendiente. Se resaltan tres elementos: el proyecto, etiquetado 1; Trabajos pendientes, etiquetados 2; y el equipo, con la etiqueta 3.

    Para seleccionar otro trabajo pendiente, abra el selector y, a continuación, realice uno de los pasos siguientes:

    • Seleccione otro equipo.
    • Seleccione Ver directorio de trabajos pendientes.
    • Escriba una palabra clave en el cuadro de búsqueda para filtrar la lista de trabajos pendientes de equipo para el proyecto.

    Captura de pantalla del selector de equipo. Aparecen algunos equipos y también hay disponible una opción para ver el directorio de trabajos pendientes.

  2. Para ver los informes en contexto del trabajo pendiente del producto, seleccione un nivel de trabajo pendiente adecuado para el proceso:

    • En Agile, seleccione Historias.
    • En Básico, seleccione Problemas.
    • En Scrum, seleccione Elementos de trabajo pendiente.
    • En CMMI, seleccione Requisitos.

    Captura de pantalla de un trabajo pendiente. El selector del nivel de trabajo pendiente del producto está resaltado y se selecciona Historias.

Ver el informe en contexto de CFD

Los informes de CFD están disponibles para trabajos pendientes de productos y carteras. Cada informe ofrece controles interactivos para proporcionar a cada usuario la vista de interés para ellos.

  1. Para abrir el CFD relacionado con el backlog de productos o cartera, seleccione Análisis.

    Captura de pantalla de la pestaña Análisis de un trabajo pendiente, con Análisis, Paneles y Trabajos pendientes resaltados y un valor medio de trabajo en curso de 187.

    El valor medio de trabajo en curso excluye los elementos de trabajo completados.

  2. Para seleccionar un trabajo pendiente de cartera, selecciónelo en el selector de trabajos pendientes.

    Captura de pantalla de la pestaña Análisis de un trabajo pendiente. En el selector de trabajos pendientes, se resaltan las características.

  3. Para ver el CFD, seleccione Ver informe completo.

  4. Utiliza los controles interactivos para seleccionar el período de tiempo, los carriles y los estados de flujo de trabajo, o las columnas del tablero. Puede seleccionar un período gradual de entre 14 y 180 días.

    Mantenga el puntero sobre un momento dado para mostrar cuántos elementos de trabajo están en un estado determinado. Por ejemplo, el 3 de julio, 101 elementos estaban en un estado de investigación.

    De forma predeterminada, el valor promedio de trabajo en curso se calcula tomando el promedio de los conteos diarios de trabajo en curso en el período móvil especificado.

    Captura de pantalla de un CFD contextual que cubre 60 días. Las bandas apiladas muestran recuentos de elementos para varios estados, como completados y en progreso.

    Las selecciones que haya realizado solo se aplican a usted. Se conservan entre sesiones hasta que se cambian.

  5. Para agregar el informe a un panel, seleccione el icono Más acciones y, a continuación, seleccione Copiar en el panel.

    Captura de pantalla del rincón de un CFD en contexto. En el menú Más acciones, Copiar al panel está resaltado.

    Seleccione el panel y, a continuación, seleccione Aceptar.

  6. Para volver al resumen de Analytics, seleccione la flecha atrás.

Adición del widget Diagrama de flujo acumulativo al panel

  1. Asegúrese de que el panel del equipo esté configurado con columnas definidas y calles que admitan los procesos de flujo de trabajo.

  2. Si desea CFD de un ámbito fijo, asegúrese de que las iteraciones de sprint se definen para los sprints que le interesan.

  3. Para agregar un CFD al panel del equipo, siga los pasos descritos en Agregar widgets a un panel y use el widget Diagrama de flujo acumulativo.

    Captura de pantalla del widget Diagrama de flujo acumulativo en el catálogo de widgets, con una imagen pequeña y abstracta de un CFD y una descripción del widget.

Configuración del widget DE CFD

  1. En el widget Diagrama de flujo acumulativo, seleccione el icono Más acciones y, a continuación, seleccione Configurar.

  2. En el cuadro de diálogo Configuración , modifique el título y, a continuación, seleccione los valores que desea supervisar para los campos siguientes:

    • Equipo
    • Trabajo pendiente
    • Calle de natación
    • Columna

    Captura de pantalla del cuadro de diálogo Configuración, con campos para el título, equipo, backlog, swimlane, período de tiempo y color, entre otras opciones.

  3. Configure los valores del período de tiempo:

    • Para un CFD de flujo continuo, seleccione Período gradual (días) y, a continuación, especifique el número de días que desea ver en el gráfico.
    • Para un CFD de ámbito fijo, seleccione Fecha de inicio y, a continuación, especifique una fecha de inicio. Seleccione esta vista si su equipo emplea un proceso de Scrumban o sigue un proceso de sprint estándar.

    La principal diferencia entre estos dos tipos de CFD es que el CFD de ámbito fijo proporciona información (en la mayoría de los casos) del cambio de ámbito.

  4. Seleccione un color. Puede distinguir los CFD de diferentes equipos mediante el uso de un color diferente para cada equipo.

  5. Haga clic en Guardar. El siguiente CFD muestra 30 días de datos.

    Captura de pantalla de un widget de CFD que cubre 30 días. Las bandas apiladas muestran recuentos de elementos para varios estados, como completados y en proceso.
