Monitoraggio della rete WAN virtuale di Azure

  • Articolo

Quando si hanno applicazioni e processi aziendali critici che si basano sulle risorse di Azure, si vuole monitorare tali risorse per la disponibilità e le prestazioni.

Questo articolo descrive i dati di monitoraggio generati da Azure rete WAN virtuale. rete WAN virtuale usi Monitoraggio di Azure. Se non si ha familiarità con le funzionalità di Monitoraggio di Azure comuni a tutti i servizi di Azure che le usano, vedere Monitoraggio delle risorse di Azure con Monitoraggio di Azure.

Prerequisiti

È stata distribuita e configurata una rete WAN virtuale. Per informazioni sulla distribuzione di una rete WAN virtuale:

Analisi delle metriche

Le metriche in Monitoraggio di Azure sono valori numerici che descrivono alcuni aspetti di un sistema in un determinato momento. Le metriche vengono raccolte ogni minuto e sono utili per l'invio di avvisi perché possono essere campionate di frequente. Un avviso può essere generato rapidamente con logica relativamente semplice.

Per un elenco delle metriche della piattaforma raccolte per rete WAN virtuale, vedere Monitoraggio rete WAN virtuale metriche di riferimento ai dati.

Visualizzare le metriche per rete WAN virtuale

I passaggi seguenti consentono di individuare e visualizzare le metriche:

  1. Nel portale passare all'hub virtuale.

  2. Selezionare VPN (da sito a sito) per individuare un gateway da sito a sito, ExpressRoute per individuare un gateway ExpressRoute o VPN utente (da punto a sito) per individuare un gateway da punto a sito.

  3. Selezionare Monitoraggio gateway e quindi Metriche. È anche possibile fare clic su Metriche nella parte inferiore per visualizzare un dashboard delle metriche più importanti per la VPN da sito a sito e da punto a sito.

    Screenshot che mostra il dashboard delle metriche VPN da sito a sito.

  4. Nella pagina Metriche è possibile visualizzare le metriche a cui si è interessati.

    Screenshot che mostra la pagina

  5. Per visualizzare le metriche per il router dell'hub virtuale, è possibile selezionare Metriche nella pagina Panoramica dell'hub virtuale.

Screenshot che mostra la pagina dell'hub virtuale con il pulsante delle metriche.

Passaggi di PowerShell

Per eseguire una query, usare i comandi di PowerShell di esempio seguenti. I campi necessari sono illustrati sotto l'esempio.

Passaggio 1:

$MetricInformation = Get-AzMetric -ResourceId "/subscriptions/<SubscriptionID>/resourceGroups/<ResourceGroupName>/providers/Microsoft.Network/VirtualHubs/<VirtualHubName>" -MetricName "VirtualHubDataProcessed" -TimeGrain 00:05:00 -StartTime 2022-2-20T01:00:00Z -EndTime 2022-2-20T01:30:00Z -AggregationType Sum

Passaggio 2:

$MetricInformation.Data

  • ID risorsa: l'ID risorsa dell'hub virtuale è disponibile nella portale di Azure. Passare alla pagina dell'hub virtuale all'interno della rete WAN virtuale e selezionare Visualizzazione JSON in Informazioni di base.

  • Nome metrica: fa riferimento al nome della metrica su cui si sta eseguendo una query, che in questo caso è denominato "VirtualHubDataProcessed". Questa metrica mostra tutti i dati elaborati dal router dell'hub virtuale nel periodo di tempo selezionato dell'hub.

  • Intervallo di tempo: fa riferimento alla frequenza con cui si vuole visualizzare l'aggregazione. Nel comando corrente verrà visualizzata un'unità aggregata selezionata per 5 minuti. È possibile selezionare – 15M/15M/30M/1H/6H/12H e 1D.

  • Ora di inizio e ora di fine : questa ora è basata sull'ora UTC. Assicurarsi di immettere valori UTC durante l'input di questi parametri. Se questi parametri non vengono usati, l'ultimo valore di un'ora di dati viene visualizzato per impostazione predefinita.

  • Tipo di aggregazione somma: il tipo di aggregazione somma mostra il numero totale di byte che hanno attraversato il router dell'hub virtuale durante un periodo di tempo selezionato. Ad esempio, se si imposta la granularità time su 5 minuti, ogni punto dati corrisponderà al numero di byte inviati in tale intervallo di 5 minuti. Per convertire questo valore in Gbps, è possibile dividere questo numero per 375000000000. In base alla capacità dell'hub virtuale, il router hub può supportare tra 3 Gbps e 50 Gbps. I tipi di aggregazione Max e Min non sono significativi in questo momento.

Analisi dei log

I dati nei log di Monitoraggio di Azure vengono archiviati in tabelle, ognuna delle quali ha un proprio set di proprietà univoche. I log delle risorse non vengono raccolti e archiviati fino a quando non si crea un'impostazione di diagnostica e li si instrada a una o più posizioni.

Per un elenco dei log supportati in rete WAN virtuale, vedere Monitoraggio rete WAN virtuale log di riferimento dei dati. Tutti i log delle risorse in Monitoraggio di Azure hanno gli stessi campi seguiti da campi specifici del servizio. Lo schema comune è descritto in Schema dei log delle risorse di Monitoraggio di Azure.

Creare un'impostazione di diagnostica per visualizzare i log

I passaggi seguenti consentono di creare, modificare e visualizzare le impostazioni di diagnostica:

  1. Nel portale passare alla risorsa rete WAN virtuale, quindi selezionare Hub nel gruppo Connessione ivity.

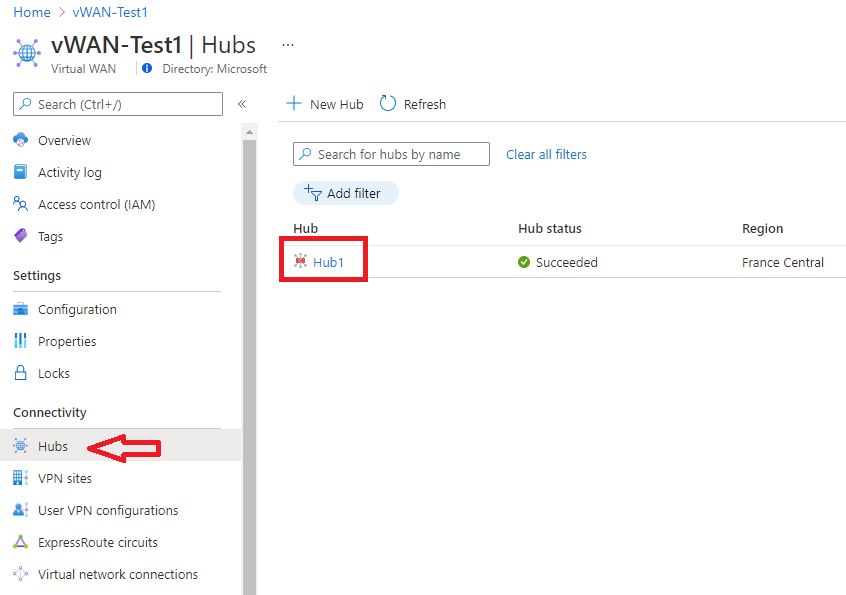

    Screenshot che mostra la selezione dell'hub nel portale vWAN.

  2. Nel gruppo Connessione ivity a sinistra selezionare il gateway per cui si vuole esaminare la diagnostica:

    Screenshot che mostra la sezione Connessione ivity per l'hub.

  3. Nella parte destra della pagina fare clic su Monitoraggio gateway e quindi su Log.

    Screenshot per selezionare Visualizza in Monitoraggio di Azure per i log.

  4. In questa pagina è possibile creare una nuova impostazione di diagnostica (+Aggiungi impostazione di diagnostica) o modificarne una esistente (impostazione modifica). È possibile scegliere di inviare i log di diagnostica a Log Analytics (come illustrato nell'esempio seguente), trasmettere a un hub eventi, inviare a una soluzione di terze parti o archiviare a un account di archiviazione.

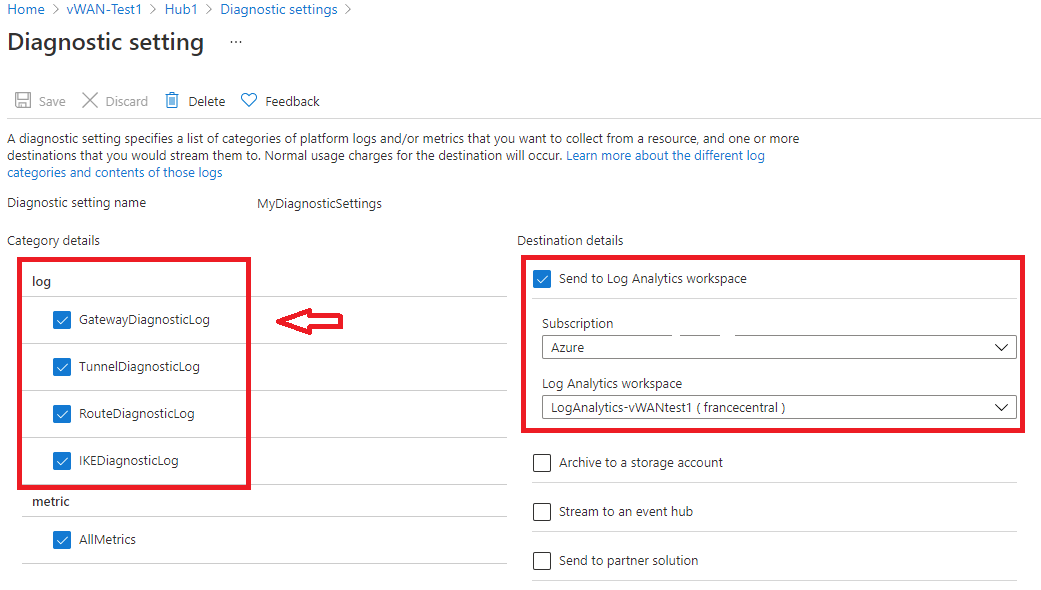

    Screenshot per Selezionare le impostazioni del log di diagnostica.

  5. Dopo aver fatto clic su Salva, è necessario iniziare a visualizzare i log in questa area di lavoro Log Analytics entro poche ore.

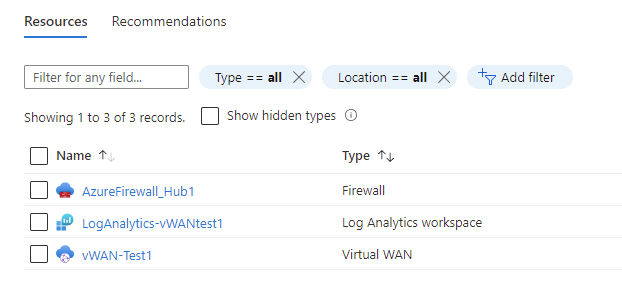

  6. Per monitorare un hub protetto (con Firewall di Azure), è necessario eseguire la configurazione di diagnostica e registrazione dall'accesso alla scheda Impostazioni di diagnostica:

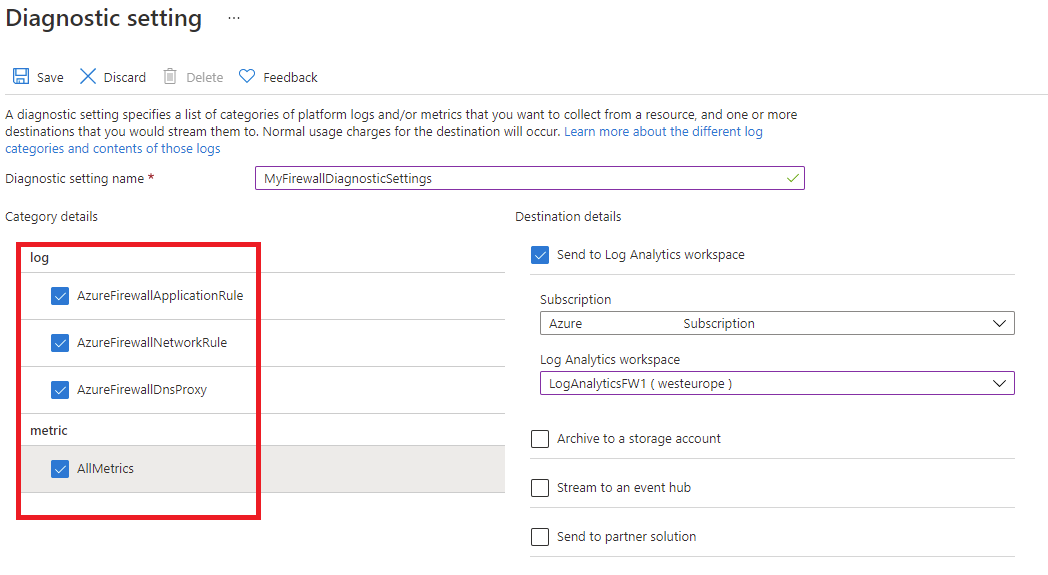

    Screenshot che mostra le impostazioni di diagnostica del firewall.

Importante

L'abilitazione di queste impostazioni richiede servizi di Azure aggiuntivi (account di archiviazione, hub eventi o Log Analytics), che possono comportare un aumento dei costi. Per calcolare una stima dei costi, vedere il calcolatore prezzi di Azure.

Avvisi

Gli avvisi di Monitoraggio di Azure notificano in modo proattivo quando vengono riscontrate importanti condizioni nei dati di monitoraggio. Consentono di identificare e risolvere i problemi del sistema prima che gli utenti li notino. È possibile impostare avvisi su metriche, log e log attività. Ogni tipo di avviso presenta vantaggi e svantaggi.

Per un elenco delle procedure consigliate di monitoraggio durante la configurazione degli avvisi, vedere Monitoraggio - procedure consigliate.

rete WAN virtuale Insights

Per alcuni servizi di Azure, nel portale di Azure è disponibile uno speciale dashboard di monitoraggio predefinito che fornisce un punto iniziale per il monitoraggio del servizio. Questi dashboard speciali sono denominati "Insights".

rete WAN virtuale usa Network Insights per fornire a utenti e operatori la possibilità di visualizzare lo stato e lo stato di una rete WAN virtuale, presentata tramite una mappa topologica individuata automaticamente. Lo stato delle risorse e le sovrimpressioni sullo stato della mappa offrono una visualizzazione snapshot dell'integrità complessiva della rete WAN virtuale. È possibile esplorare le risorse sulla mappa tramite un clic per accedere alle pagine di configurazione delle risorse del portale di rete WAN virtuale. Per altre informazioni, vedere Informazioni dettagliate sulla rete di Monitoraggio di Azure per rete WAN virtuale.
