コピーアクティビティパフォーマンス最適化機能

[アーティクル]
01/05/2024

適用対象: Azure Data Factory Azure Synapse Analytics

ヒント

企業向けのオールインワン分析ソリューション、Microsoft Fabric の Data Factory をお試しください。 Microsoft Fabric は、データ移動からデータサイエンス、リアルタイム分析、ビジネスインテリジェンス、レポートまで、あらゆるものをカバーしています。無料で新しい試用版を開始する方法について説明します。

この記事では、Azure Data Factory と Azure Synapse Analytics のパイプラインで利用できるコピーアクティビティのパフォーマンス最適化機能について説明します。

UI を使用したパフォーマンス機能の構成

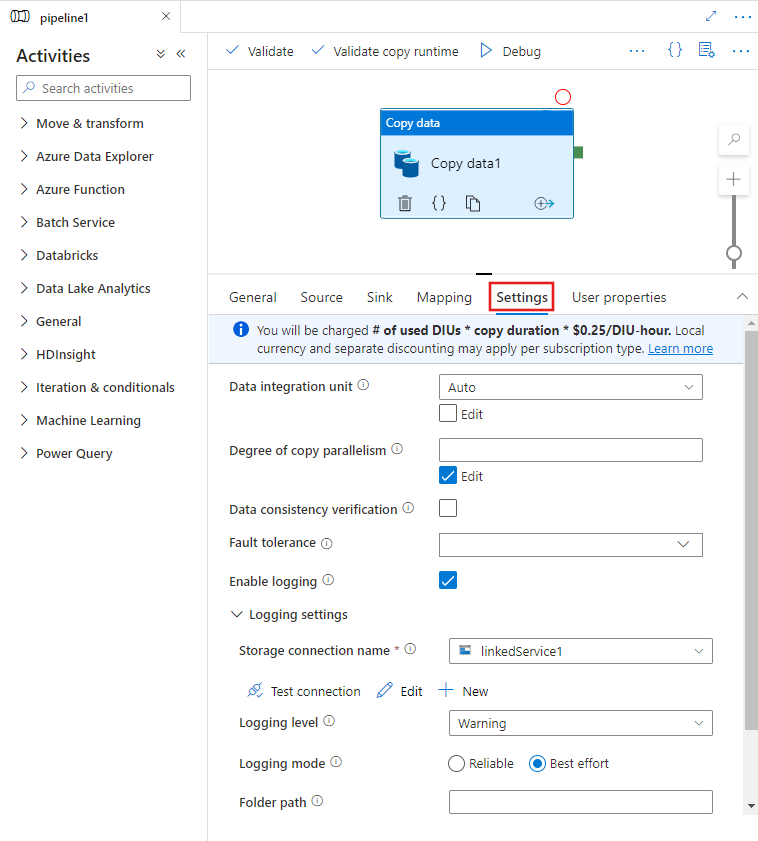

パイプラインエディターキャンバスで Copy アクティビティを選択し、キャンバスの下のアクティビティ構成領域で [設定] タブを選択すると、以下で詳しく説明するパフォーマンス機能のすべての構成オプションが表示されます。

Shows the Copy activity performance features on the Settings tab for the activity in the pipeline editor.

データ統合単位

データ統合単位は、サービス内の 1 つの単位の能力 (CPU、メモリ、ネットワークリソース割り当ての組み合わせ) を表す尺度です。データ統合単位は Azure 統合ランタイムにのみ適用され、セルフホステッド統合ランタイムには適用されません。

コピーアクティビティの実行を支援するために許可される DIU は 2 から 256 です。指定しなかった場合、または UI で [自動] を選択した場合、ソースとシンクのペアとデータパターンに基づいて、最適な DIU 設定がサービスによって動的に適用されます。次の表に、さまざまなコピーシナリオでサポートされている DIU 範囲と既定の動作をリストします。

コピーシナリオ	サポートされている DIU 範囲	サービスによって決定される既定の DIU
ファイルストア間	- 1 つのファイルのコピー元またはコピー先: 2 から 4 - 複数のファイルのコピー元とコピー先: ファイルの数とサイズに応じて 2 から 256 たとえば、4 つの大きなファイルを含むフォルダーからデータをコピーし、階層を保持することを選択した場合、最大の有効な DIU は 16 です。ファイルのマージを選択すると、最大の有効な DIU は 4 になります。	ファイルの数とサイズに応じて 4 〜 32。
ファイルストアから非ファイルストアへ	- 1 つのファイルからコピーする: 2 から 4 - 複数のファイルからコピーする: ファイルの数とサイズに応じて 2 から 256 例えば、4 つの大きなファイルを含むフォルダーからデータをコピーする場合、最大の有効な DIU は 16 です。	- Azure SQL Database または Azure Cosmos DB: シンク層 (Dtu/Ru) とソースファイルのパターンに応じて 4 ～ 16 の範囲にコピーします。 PolyBase または COPY ステートメントを使用して、- Azure Synapse Analytics にコピーします。2 - その他のシナリオ:4
非ファイルストアからファイルストアへ	- パーティションオプションが有効なデータストア (Azure Database for PostgreSQL、Azure SQL Database、Azure SQL Managed Instance、Azure Synapse Analytics、Oracle、Netezza、SQL Server、Teradata など) からコピーします。フォルダーに書き込む場合は 2-256 で、単一のファイルに書き込む場合は 2-4 です。ソースデータパーティションごとに最大 4 つの DIU を使用できることに注意してください。 - その他のシナリオ:2-4	- REST または HTTP からコピーする:1 UNLOAD を使用して - Amazon Redshift からコピーする:2 - その他のシナリオ:4
非ファイルストア間	- パーティションオプションが有効なデータストア (Azure Database for PostgreSQL、Azure SQL Database、Azure SQL Managed Instance、Azure Synapse Analytics、Oracle、Netezza、SQL Server、Teradata など) からコピーします。フォルダーに書き込む場合は 2-256 で、単一のファイルに書き込む場合は 2-4 です。ソースデータパーティションごとに最大 4 つの DIU を使用できることに注意してください。 - その他のシナリオ:2-4	- REST または HTTP からコピーする:1 - その他のシナリオ:4

コピーアクティビティの監視ビューまたはアクティビティの出力で、各コピー実行に使用される DIU を確認できます。詳細については、コピーアクティビティ監視に関するページを参照してください。この既定の動作をオーバーライドするには、dataIntegrationUnits プロパティに次のように値を指定します。コピー操作が実行時に使用する DIU の実際の数は、データパターンに応じて、構成されている値以下になります。

使用済み DIU の数 * コピー期間 * 単価/DIU 時間 が課金されます。現在の価格については、こちらを参照してください。サブスクリプションの種類ごとに、現地通貨と個別の割引が適用される場合があります。

例:

"activities":[
    {
        "name": "Sample copy activity",
        "type": "Copy",
        "inputs": [...],
        "outputs": [...],
        "typeProperties": {
            "source": {
                "type": "BlobSource",
            },
            "sink": {
                "type": "AzureDataLakeStoreSink"
            },
            "dataIntegrationUnits": 128
        }
    }
]

セルフホステッド統合ランタイムのスケーラビリティ

より高いスループットを実現するには、セルフホステッド IR をスケールアップするかスケールアウトします。

セルフホステッド IR ノード上の CPU と使用可能なメモリが十分に活用されていないにもかかわらず、同時ジョブの実行が上限に達する場合は、ノードで実行できる同時実行ジョブの数を増やすことでスケールアップを行う必要があります。手順については、こちらを参照してください。
一方、セルフホステッド IR ノードの CPU が高いか、使用可能なメモリが少ない場合は、新しいノードを追加して、複数のノード間で負荷をスケールアウトすることができます。手順については、こちらを参照してください。

注次のシナリオでは、単一のコピーアクティビティの実行で、複数の自己ホスト型 IR ノードを利用できることに注意してください。

ファイルの数とサイズに応じて、ファイルベースのストアからデータをコピーします。
パーティションオプションが有効なデータストア (Azure SQL Database、Azure SQL Managed Instance、Azure Synapse Analytics、Oracle、Netezza、SAP HANA、SAP Open Hub、SAP テーブル、SQL Server、Teradata など) からデータをコピーします。

並列コピー

Copy アクティビティで並列コピー (Copy アクティビティの JSON 定義の parallelCopies プロパティ、またはユーザーインターフェイスの Copy アクティビティのプロパティの [設定] タブにある Degree of parallelism 設定) を設定し、使用する並列処理を指示できます。このプロパティは、並列でソースから読み取る、またはシンクデータストアに書き込むコピーアクティビティ内の最大スレッド数と見なすことができます。

並列コピーは、データ統合ユニットまたはセルフホステッド IR ノードに直交します。すべての DIU またはセルフホステッド IR ノードでカウントされます。

コピーアクティビティが実行されるたびに、サービスでは、既定で、ソースとシンクのペアとデータパターンに基づいて、最適な並列コピー設定が動的に適用されます。

ヒント

通常、並列コピーの既定の動作では、ソースとシンクのペア、データパターン、DIU の数、またはセルフホステッド IR の CPU/メモリ/ノード数に基づいて、サービスによって自動決定される最適なスループットが得られます。並列コピーを調整するタイミングについては、「コピーアクティビティのパフォーマンスのトラブルシューティング」を参照してください。

次の表は、並列コピーの動作をリストしています。

コピーシナリオ	並列コピー動作
ファイルストア間	`parallelCopies` は、ファイルレベルでの並列処理を決定します。それぞれのファイル内でのチャンク化は裏で自動的かつ透過的に行われます。指定されたソースデータストアの種類に最適なチャンクサイズを使用し、並行してデータを読み込むよう設計されています。実行時にコピーアクティビティが使用する並列コピーの実際の数は、存在するファイルの数以下となります。コピー動作が mergeFile をファイルシンクにマージする場合、コピーアクティビティはファイルレベルでの並列処理を活用できません。
ファイルストアから非ファイルストアへ	- Azure SQL Database または Azure Cosmos DB にデータをコピーする場合、既定の並列コピーはシンク層 (Dtu/Ru の数) にも依存します。 - Azure テーブルにデータをコピーする場合、既定の並列コピーは 4 です。
非ファイルストアからファイルストアへ	- パーティションオプションが有効なデータストア (Azure SQL Database、Azure SQL Managed Instance、Azure Synapse Analytics、Oracle、Amazon RDS for Oracle、Netezza、SAP HANA、SAP Open Hub、SAP テーブル、SQL Server、Amazon RDS for SQL Server、Teradata など) からデータをコピーする場合、既定の並列コピーは 4 となります。実行時のコピーアクティビティで使用される並列コピーの実際の数は、所有しているデータパーティションの数以下になります。セルフホステッド統合ランタイムを使用して Azure Blob/ADLS Gen2 にコピーする場合は、IR ノードあたりの最大の有効な並列コピー数が 4 または 5 であることに注意してください。 - その他のシナリオでは、並列コピーは有効になりません。並列処理が指定されても、この場合は適用されません。
非ファイルストア間	- Azure SQL Database または Azure Cosmos DB にデータをコピーする場合、既定の並列コピーはシンク層 (Dtu/Ru の数) にも依存します。 - パーティションオプションが有効なデータストア (Azure SQL Database、Azure SQL Managed Instance、Azure Synapse Analytics、Oracle、Amazon RDS for Oracle、Netezza、SAP HANA、SAP Open Hub、SAP テーブル、SQL Server、Amazon RDS for SQL Server、Teradata など) からデータをコピーする場合、既定の並列コピーは 4 となります。 - Azure テーブルにデータをコピーする場合、既定の並列コピーは 4 です。

お使いのデータストアをホストしているマシンの負荷を制御したり、コピーのパフォーマンスをチューニングしたりするには、規定値をオーバーライドし、parallelCopies プロパティの値を指定することができます。値は 1 以上の整数でなければなりません。実行時にコピーアクティビティは、設定された値以下でパフォーマンスが最大になる値を使用します。

parallelCopies プロパティに値を指定するとき、コピー元データストアとシンクデータストアの負荷増加を考慮してください。また、セルフホステッド統合ランタイムによってコピーアクティビティが支援される場合、セルフホステッド統合ランタイムの負荷増加を考慮してください。この負荷増加は、特に複数のアクティビティがある場合や、同じデータストアに対して実行される同じアクティビティの同時実行がある場合に発生します。データストアまたはセルフホステッド統合ランタイムの負荷の上限に達したことがわかった場合は、parallelCopies の値を減らし、負荷を軽減してください。

例:

"activities":[
    {
        "name": "Sample copy activity",
        "type": "Copy",
        "inputs": [...],
        "outputs": [...],
        "typeProperties": {
            "source": {
                "type": "BlobSource",
            },
            "sink": {
                "type": "AzureDataLakeStoreSink"
            },
            "parallelCopies": 32
        }
    }
]

ステージングコピー

ソースデータストアからシンクデータストアにデータをコピーする場合、中間ステージングストアとして Azure Blob Storage または Azure Data Lake Storage Gen2 を使用することを選択できます。ステージングは、特に次のような場合に役立ちます。

PolyBase を介してさまざまなデータストアから Azure Synapse Analytics にデータを取り込む、Snowflake との間でデータをコピーする、または Amazon Redshift および HDFS からデータを効率的に取り込む。詳細については、以下を参照してください。
- PolyBase を使用して Azure Synapse Analytics にデータを読み込む
- Snowflake コネクタ
- Amazon Redshift コネクタ
- HDFS コネクタ
企業の IT ポリシーが理由で、ファイアウォールでポート 80 とポート 443 以外のポートを開きたくない。 たとえば、オンプレミスのデータストアから Azure SQL Database または Azure Synapse Analytics にデータをコピーする場合、Windows ファイアウォールと会社のファイアウォールの両方で、ポート 1433 の送信 TCP 通信を有効にする必要があります。このシナリオでは、ステージングコピーにセルフホステッド統合ランタイムを利用し、まずポート 443 で HTTP または HTTPS を介してステージングストレージにデータをコピーし、次にステージングから SQL Database または Azure Synapse Analytics にデータを読み込むことができます。このフローでは、ポート 1433 を有効にする必要はありません。
ネットワーク接続が遅い場合、ハイブリッドデータ移動 (オンプレミスデータストアからクラウドデータストアへのコピー) の実行に少し時間がかかる場合がある。パフォーマンスを向上させるため、ステージングコピーを使用してオンプレミスのデータを圧縮することで、クラウド内のステージングデータストアにデータを移動する時間を短縮できます。その後、データは、ターゲットデータストアに読み込む前に、ステージングストアで圧縮を解除できます。

ステージングコピーのしくみ

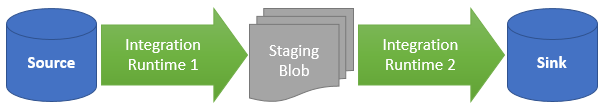

ステージング機能をアクティブにすると、まずデータがソースデータストアからステージングストレージにコピーされます (ご自分の Azure Blob または Azure Data Lake Storage Gen2 が使用されます)。次に、データはステージングからシンクのデータストアにコピーされます。コピーアクティビティでは、2 段階のフローが自動的に管理され、データの移動が完了した後、ステージングストレージから一時データがクリーンアップされます。

Staged copy

コピーアクティビティの実行後に一時データをクリーンアップできるように、ステージングストレージ内の Azure Data Factory に削除アクセス許可を付与する必要があります。

ステージングストアを使用したデータ移動をアクティブにすると、ソースデータストアからステージングストアにデータを移動する前にデータを圧縮し、中間データストアまたはステージングデータストアからシンクデータストアにデータを移動する前に圧縮を解除するかどうかを指定できます。

現在のところ、ステージングコピーの使用に関係なく、異なるセルフホステッド統合ランタイムで接続されている 2 つのデータストア間でデータをコピーできません。このようなシナリオの場合、コピー元からステージングにコピーし、その後、ステージングからシンクにコピーするよう、明示的につながれた 2 つのコピーアクティビティを構成できます。

構成

コピーアクティビティの enableStaging 設定を構成して、目的のデータストアに読み込む前にデータをストレージにステージングするかどうかを指定します。 enableStaging を TRUE に設定した場合は、次の表に記載されている追加のプロパティを指定する必要があります。

プロパティ	Description	既定値	必須
enableStaging	中間ステージングストアを経由してデータをコピーするかどうかを指定します。	False	いいえ
linkedServiceName	Azure Blob ストレージまたは Azure Data Lake Storage Gen2 リンクサービスの名前を指定します。これは、中間ステージングストアとして使用する Storage のインスタンスを示します。	該当なし	はい ( enableStaging が TRUE に設定されている場合)
path	ステージングデータを格納するパスを指定します。パスを指定しないと、一時データを格納するコンテナーがサービスによって作成されます。	該当なし	いいえ
enableCompression	データをコピーする前に圧縮するかどうかを指定します。この設定により、転送するデータの量が減ります。	False	いいえ

注意

圧縮を有効にしてステージングコピーを使用する場合、サービスとリンクされたステージング Blob でのサービスプリンシパルと MSI 認証はサポートされません。

上の表に記載されているプロパティを持つコピーアクティビティの定義の例を次に示します。

"activities":[
    {
        "name": "CopyActivityWithStaging",
        "type": "Copy",
        "inputs": [...],
        "outputs": [...],
        "typeProperties": {
            "source": {
                "type": "OracleSource",
            },
            "sink": {
                "type": "SqlDWSink"
            },
            "enableStaging": true,
            "stagingSettings": {
                "linkedServiceName": {
                    "referenceName": "MyStagingStorage",
                    "type": "LinkedServiceReference"
                },
                "path": "stagingcontainer/path"
            }
        }
    }
]

ステージングコピーの課金への影響

コピーの期間とコピーの種類という 2 つのステップに基づいて課金されます。

クラウドコピー (クラウドデータストアから別のクラウドデータストアへのデータのコピー、どちらのステージも Azure 統合ランタイムで強化されている) でステージングを使用する場合、料金は、"ステップ 1 とステップ 2 のコピー時間の合計" x "クラウドコピーの単価" で計算されます。
ハイブリッドコピー (オンプレミスデータストアからクラウドデータストアへのデータのコピー、1 つのステージがセルフホステッド統合ランタイムで強化されている) でステージングを使用する場合、料金は、"ハイブリッドコピーの時間" x "ハイブリッドコピーの単価" + "クラウドコピーの時間" x "クラウドコピーの単価" で計算されます。
